| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A860-0370-T001 |

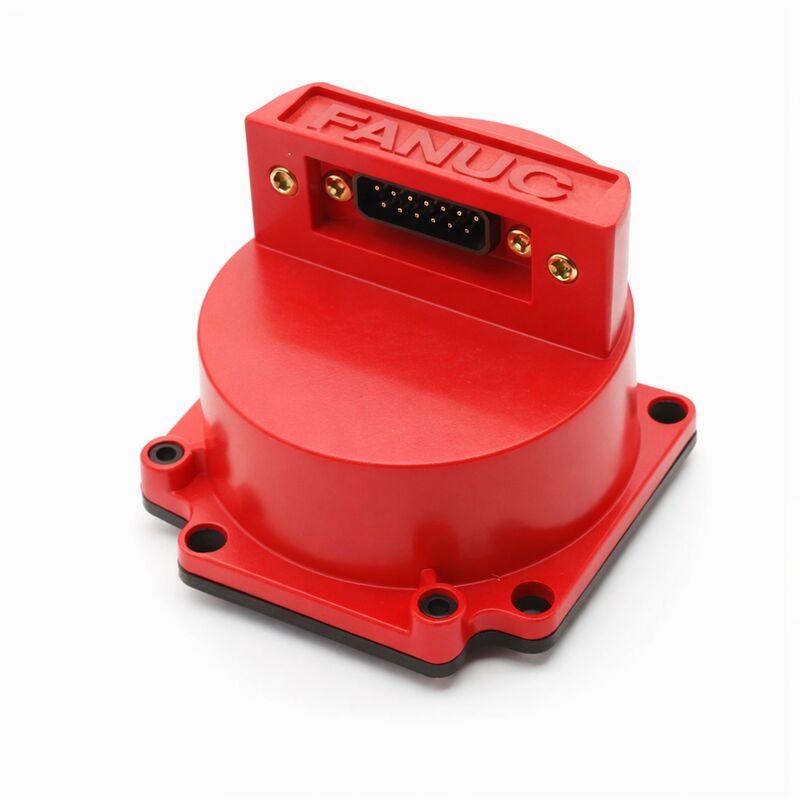

รายการFanuc A860-0370-T001เป็นคอร์เดอร์แรงกระแทกสมบูรณ์ αA1000 สําหรับเครื่องยนต์ servo AC ของ Fanuc รุ่น Alfa ภาพขนาดใหญ่ a12, a22, a30, a40 และตัวแปร αM และ αL ที่เกี่ยวข้อง000,000 จันทราต่อหมุน A1000 ส่งผลให้มีการปรับปรุงความละเอียด 15 เท่าเมื่อเทียบกับ αA64 (64K ppr) Encoder ที่พบในมอเตอร์อัลฟ่าขนาดเล็กและตัวเลขนี้ตรงกับทอร์คที่สูงขึ้นและลักษณะความอ่อนแอที่สูงขึ้นของชั้นมอเตอร์ขนาดใหญ่อัลฟ่า.
มีเหตุผลชัดเจนว่าทําไมเครื่องยนต์ servo ที่ใหญ่และหนัก ต้องใช้เครื่อง Encoder ที่ละเอียดกว่า
อัตราการทํางานสูงที่เชื่อมต่อกับมอเตอร์ขนาดใหญ่ หมายถึงการเร่งและความช้าช้าขึ้น วงจรเซอร์โวใช้เวลามากกว่าที่ความเร็วระหว่างที่คุณภาพการควบคุมความเร็วจะเห็นได้ชัดที่สุด
เครื่องปรับรหัส 1M ppr ให้เครื่องปรับรหัสมีการปรับปรุงตําแหน่งมากกว่าดังนั้นการประเมินความเร็วจะเรียบง่ายและวงจร servo สามารถรักษาการควบคุมความเร็วที่เข้มงวดยิ่งขึ้นแม้กระทั่งในช่วงการเร่งเร่งและการลดความเร็ว.
บนเครื่องมือที่มีเข็มขัดใหญ่หรือโต๊ะหนักที่ขับเคลื่อนโดยมอเตอร์ a22 หรือ a30 นี้แปลว่าการเสร็จผิวที่ดีกว่าบนการตัดโปรไฟล์
αA1000 ให้การตอบสนองตําแหน่งที่หลากหลายหมุนโดยสิ้นเชิง ซึ่งหมายความว่าตําแหน่งแกนถูกเก็บไว้ผ่านวงจรพลังงาน โดยไม่ต้องการลําดับการกลับมาของอ้างอิงทุกครั้งที่เครื่องทํางาน
การเก็บตําแหน่งขึ้นอยู่กับแบตเตอรี่สํารองในเครื่องเสริมพลังงาน servo ✓ เครื่อง Encoder รายงานข้อมูลตําแหน่งแกนผ่านอินเตอร์เฟซ serial encoderและ RAM ที่ใช้แบตเตอรี่ของเครื่องขยายเสียงถือจํานวนสมบูรณ์ที่สะสมระหว่างวงจรพลังงาน.
ถ้าแบตเตอรี่ได้รับการบํารุงรักษาอย่างถูกต้อง เครื่องจะสามารถดําเนินการผลิตได้ทันทีหลังจากเปิดใช้งาน โดยไม่ต้องใช้ระบบหมุนแกน
A860-0370-T001 ถูกผลิตพร้อมกับรุ่นมอเตอร์อัลฟ่า และยังคงใช้งานในจํานวนมากของเครื่องมือทั่วโลก
การจัดหาหน่วยสํารองมาจากบริการสต็อปพูลและสต็อปที่เหลือมากกว่าการผลิตใหม่ เนื่องจากการผลิตมอเตอร์ที่มันให้บริการไม่ได้เป็นการนําเสนอปัจจุบันของ Fanuc อีกต่อไป
นี่ทําให้การวางแผนอะไหล่แบบประสานงานมีคุณค่าเป็นพิเศษสําหรับสถานที่ที่ใช้เครื่องจักรที่มีมอเตอร์อัลฟ่าในช่วงขนาดนี้
| ปริมาตร | มูลค่า |
|---|---|
| รูปแบบ Encoder | αA1000 |
| การแก้ไข | 1,000,000 ppr |
| ประเภทการตอบสนอง | รายการที่สมบูรณ์แบบ (หลายรอบ) |
| มอเตอร์ที่เข้ากันได้ | a12/a22/a30/a40, αM, αL ตัวแปร |
| เครื่องยนต์ | อัลฟ่า (รุ่นก่อน i) |
| ความเหมาะสมของ CNC | 15/16/18/21 (รุ่น A) อินเตอร์เฟซ alpha servo |
| สามารถซ่อมแซมได้ | เปลี่ยน/แทนเท่านั้น |
เครื่องยนต์ α12/2000 ผลิตแรงปั่นต่อเนื่อง 12N·m ในความเร็ว 2000rpm
α22/2000 ขั้นตอนสูงถึง 22N · m และทั้งคู่ถูกใช้ทั่วไปบนกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการและแม่นยําเจาะโรงงานเจาะหินหน้าแกน อุปกรณ์ที่ใช้งานทั้งหมดที่ปริมาณของแรงตัดและปริมาณของแรงตัด.
ความละเอียด 1M ppr ของ αA1000 ตรงกับความต้องการนี้ในระดับการตอบสนอง: ใน 2000 rpm เครื่อง Encoder สร้างขอบอัพเดทตําแหน่งมากกว่า 33 ล้านครั้งต่อวินาทีการให้ข้อมูลตําแหน่งที่หนาแน่นมากของเซอร์โวแอมพลิเฟียร์ เพื่อควบคุมความเร็วที่มั่นคงในจุดทํางานที่ระบุ.
สําหรับเครื่องยนต์ a30/1200 และ a40/1200 ที่ทํางานที่ความเร็วเบากว่า 1200 รอบ/นาที ppr 1M ของเครื่อง Encoder ให้การปรับปรุงตําแหน่งที่หนาแน่นมากขึ้นตามสัดส่วนในความเร็วการทํางานทั่วไปซึ่งสําคัญสําหรับรถยนต์ความเร็วต่ําเหล่านี้, มอเตอร์แรงปัดสูง ที่มักจะทํางานในส่วนหนึ่งของความเร็วที่กําหนดในช่วงการตัดหนัก
A860-0370-T001 มีอยู่ภายในครอบครัวสินค้า A860-0370 ซึ่งรวมถึงตัวแปร T-suffix และ V-suffix หลายตัว
สมาชิกทั้งหมดของตระกูล 0370 มีความละเอียด αA1000 และความเหมาะสมกับมอเตอร์ alfa ขนาดใหญ่เดียวกันโดยมีตัวแปร T-suffix ที่แตกต่างกันเป็นหลักโดยประเภทของเครื่องเชื่อมและรายละเอียดการติดตั้งทางกล.
เมื่อสั่งเปลี่ยน confirming the correct T-suffix for the specific motor installation is essential — different connectors at the motor-side cable end mean different variants are not directly interchangeable without cable modification.
คําถามที่ 1: อะไรจะแยก A860-0370-T001 จากตัวแปร V-suffix เช่น A860-0370-V501 และ V502?
T001 เป็นเครื่องปรับรหัสที่ติดเครื่องยนต์ ซึ่งมีสายเคเบิลที่บูรณาการหรือนํามาพร้อมกับหน่วย;V502) เป็นรุ่นที่มีตัวเชื่อมเท่านั้น หรือใช้กับสายไฟแยกกันในระบบติดตั้งที่แตกต่างกัน.
ทั้งหมดแบ่งปันความละเอียดสมบูรณ์แบบ αA1000 1M ppr เดียวกันและเข้ากับชุดมอเตอร์อัลฟ่าขนาดใหญ่เดียวกัน
The practical difference is in how the encoder connects to the motor-side feedback cable — confirm which connector and cable arrangement your motor uses before selecting the correct variant for replacement.
Q2: ข้อมูลตําแหน่งสมบูรณ์ถูกอธิบายว่าถูกเก็บไว้ในเครื่องขยายเสียง ไม่ใช่เครื่อง Encoder ครับ
เมื่อ A860-0370-T001 เปลี่ยนแปลง เครื่อง Encoder ใหม่จะเริ่มนับจากตําแหน่งมุมที่สุ่มภายใน 1 รอบการนับจํานวนสมบูรณ์แบบหลายรอบของเครื่องขยายเสียงถูกผูกพันกับความสัมพันธ์ทางกลของเครื่องปรับรหัสเก่ากับแกนมอเตอร์.
หลังจากติดตั้งเครื่องรหัสสํารองแกนต้องถูกขับไปยังจุดอ้างอิงของมันและการกลับอ้างอิงมือการดําเนินการเพื่อตั้งค่าตําแหน่งที่แท้จริงในความจําที่รองรับจากแบตเตอรี่ของเครื่องเสริมเสียง.
นี่คือขั้นตอนปกติหลังการเปลี่ยน และไม่ได้ชี้ให้เห็นถึงความผิดพลาดของเครื่องปรับรหัสใหม่
Q3: การจัดการแบตเตอรี่สํารองของ αA1000 เป็นอย่างไร และเกิดอะไรขึ้นถ้าแบตเตอรี่ล้มเหลว?
แบตเตอรี่สํารองตั้งอยู่ในเซอร์โวแอมพลิเฟอร์หรือหน่วยแบตเตอรี่พิเศษ ไม่อยู่ในเอ็นโคเดอร์เอง เมื่อพลังงานของแอมพลิเฟอร์ปิดแบตเตอรี่รักษากระแสไฟฟ้าขนาดเล็กไปยัง SRAM ที่ถือการนับตําแหน่งสมบูรณ์.
เครื่องเตือนแบตเตอรี่ (BAT alarm) บนเครื่อง CNC สัญญาณว่าความดันของแบตเตอรี่ได้ลดลงถึงขั้นขั้นเตือนเปลี่ยนแบตเตอรี่ก่อนการปิดไฟที่วางแผนต่อไป เพื่อหลีกเลี่ยงการสูญเสียข้อมูลตําแหน่ง.
แบตเตอรี่ที่ว่างหมด ทําให้เครื่องขยายเสียงสูญเสียการนับรอบหลายครั้ง ทําให้สัญญาณระวังการสูญเสียอัตราขีดหมายสมบูรณ์ เมื่อเปิดไฟครั้งต่อไปการฟื้นฟูต้องนํามาใช้ใหม่ หลังติดตั้งแบตเตอรี่ใหม่.
Q4: A860-0370-T001 สามารถใช้กับเครื่องควบคุม CNC ซีรีย์ i (0i, 16i, 18i) สําหรับมอเตอร์ alpha i ได้หรือไม่?
เครื่อง Encoder αA1000 ได้ถูกออกแบบมาสําหรับรุ่นแรกของ Alfa Motor Series และรุ่น CNC ที่เข้ากันได้ (รุ่น 15/16/18/21 รุ่น A)
เครื่องควบคุม CNC ซีรีย์ i (0i, 16i, 18i, 21i) ได้ถูกออกแบบมาสําหรับมอเตอร์ alpha i ซึ่งใช้ชนิดเครื่องโคเดอร์ BiA128 หรือ BiA1000 ด้วยโปรโตคอลลําดับที่แตกต่างกัน
โปรต็อกอลลําดับ αA1000 ไม่เข้ากันได้กับอินเตอร์เฟซโคเดอร์ของ i-series CNC
การปรับปรุงเครื่องจากมอเตอร์อัลฟ่าไปอัลฟ่าไอ จะต้องเปลี่ยนทั้งมอเตอร์และเครื่องรหัส
Q5: มีอาการผิดปกติทั่วไปอะไรที่แสดงให้เห็นว่า A860-0370-T001 พลาด?
การนําเสนอที่ทั่วไปที่สุดคือสัญญาณเตือน servo บนแกนที่ได้รับผลกระทบเมื่อเปิดไฟ ̇ โดยทั่วไปคือความผิดพลาดในการสื่อสารของเครื่อง Encoder (สัญญาณเตือนรุ่น SV360 บน CNCs ที่เข้ากันได้)เตือนเครื่องรหัสแบบสับสนที่เคลียร์ในวงจรพลังงาน แต่ซ้ําซ้ําชี้ให้เห็นว่ามีแผ่นออฟติกที่เสื่อมสภาพหรือติดเชื้อภายในเครื่องรหัส, ขณะที่สัญญาณเตือนที่ยังคงอยู่หลังจากตรวจสอบสายและสายเชื่อมชี้ให้เห็นว่าเครื่องรหัสผิดปกติ
อาการทางเครื่องจักรกล ∙ ความหยาบคายหรือความต้านทานเมื่อแกนมอเตอร์หมุนด้วยมือ ∙ ชี้ให้เห็นถึงการเสื่อมสภาพของหักภายในเครื่องรหัสซึ่งจะทําให้สัญญาณผิดพลาด แม้ว่าเครื่องอิเล็กทรอนิกส์จะยังคงไม่เสียหาย.
ในทุกกรณี เครื่องโคเดอร์ไม่สามารถซ่อมแซมได้ในสนาม; การแลกเปลี่ยนคือเส้นทางการบริการ
