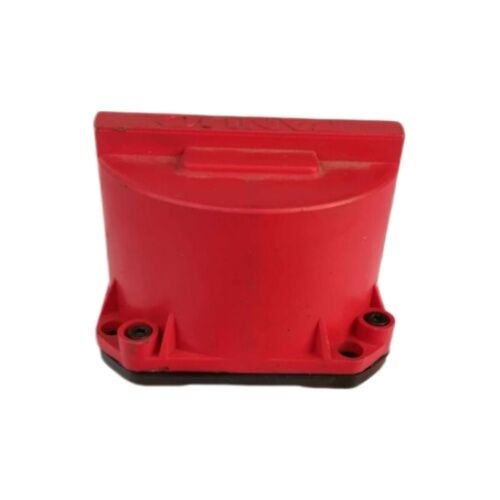

FANUC A860-0347-T001 เครื่องรหัสแรงกระแทกสมบูรณ์

A860-0347-T001 คืออะไร?

FANUC A860-0347-T001 เป็นเครื่องรหัสจังหวะสมบูรณ์แบบประเภทซีเรียล A ที่ออกแบบเป็นเครื่องรหัสสํารองที่ปรับตรงสําหรับเครื่องยนต์ FANUCหน่วยนี้ต่อเนื่องส่งข้อมูลตําแหน่งและความเร็วในเวลาจริงกลับไปที่ระบบควบคุม CNC ̇ ทําให้มันเป็นหนึ่งในองค์ประกอบการตอบสนองที่สําคัญที่สุดในเครื่องมือ FANUC.

ถ้าเครื่องของคุณกําลังส่งสัญญาณเตือนที่เกี่ยวข้องกับเครื่องรหัส หรือเกิดการเคลื่อนย้ายแกน หรือไม่ยอมทํางานได้อย่างถูกต้องA860-0347-T001 เป็นทางออกที่กําหนดโดยผู้ผลิต เพื่อให้แกนกลับมาทํางาน.

ความสอดคล้อง

เครื่องรหัสกระแทกนี้ถูกสร้างมาเพื่อสองรุ่นของเครื่องยนต์ FANUC

• FANUC รุ่น 4-0Sมอเตอร์เซอร์โว
• FANUC รุ่น 3-0Sมอเตอร์เซอร์โว

มันเชื่อมต่อผ่านเครื่องเชื่อมต่ออินเตอร์เฟซ D-SUBและติดตั้งตรงด้านหลังของกระเป๋าเครื่องยนต์ ก่อนสั่งซื้อ ยืนยันว่าป้ายชื่อเครื่องยนต์ของคุณตรงกับหนึ่งของการกําหนดด้านบนการใช้เครื่องปรับรหัสที่ไม่เข้ากันได้ แม้แต่เครื่องที่เข้ากันได้ จะส่งผลให้เกิดความผิดพลาดในการสื่อสารที่เครื่องกระตุ้น.

เหตุ ผล ที่ เครื่อง Encoder มี ความ สําคัญ มาก กว่า ที่ คุณ คิดว่า

ในระบบ CNC ลุปปิด มอเตอร์เซอร์โวไม่ "รู้" ว่ามันอยู่ที่ไหน มันพึ่งพากับเครื่องปรับรังสีทั้งหมดเพื่อรายงานตําแหน่งหมุนกลับไปยังเครื่องขยายเซอร์โวและเครื่องควบคุม CNCขณะที่วงจรผลตอบสนองนั้นแตก เพราะแผ่นโคเดอร์ที่แตกหนาวเข้า, ความเสียหายของสายไฟฟ้า, หรือการใช้งานปกติ

A860-0347-T001 คือประเภทสมบูรณ์encoder ซึ่งหมายความว่ามันยังคงเก็บความทรงจําตําแหน่ง แม้กระทั่งหลังจากที่เครื่องถูกปิด (สนับสนุนโดยแบตเตอรี่สํารองบนด้าน CNC)เมื่อคุณเริ่มต้นเครื่องใหม่ไม่มีความจําเป็นที่จะย้ายแกนข้อมูลตําแหน่งถูกอนุรักษ์และไว้วางใจทันทีเมื่อเปิด

ภาพรวมทางเทคนิค

อาการที่พบบ่อย ที่ชี้ให้เห็นถึงส่วนนี้

คุณไม่ได้รับการเตือนที่สะอาดเสมอ ความล้มเหลว Encoder สามารถแสดงออกในหลายวิธี:

• "ความผิดพลาดเกิน" หรือสัญญาณเตือนเซอร์โวแกนบนแผ่น CNC
• Axis เคลื่อนไหวผิดปกติหรือปฏิเสธที่จะตอบสนองคําสั่ง
• เครื่องล้มเหลวในการสมบูรณ์จักรกล homing
• ความผิดพลาดตําแหน่งระยะสั้นที่เคลียร์แล้วกลับมา
• ความเสียหายทางกายภาพของตัวโคเดอร์หรือเครื่องเชื่อม (ปนเปื้อนของสารเย็น, กระแทก)

หากเครื่องของคุณใช้เครื่องควบคุม FANUC 0 ซีรี่ย์, 15 ซีรีย์, หรือเริ่มต้น 16/18 ซีรีย์คู่กับมอเตอร์แบบ 3-0S หรือ 4-0S, A860-0347-T001 เป็นตัวแทนที่ถูกต้องในการสืบสวน.

หมายเหตุการติดตั้ง

การ แลกเปลี่ยน เครื่อง บันทึก ไพล์ส ต้องการ การ ใช้ อย่าง ระมัดระวัง ดิสก์ ออปติก ใน ภายใน มี การ แปลง ด้วย ความ ละเอียด และ มี ความ รองรับ ต่อ การ กระแทก

1. ปิดพลังงานและล็อคเครื่องทั้งหมดก่อนที่จะถอดเครื่องรหัส
2. พิจารณาเส้นทางสายไฟฟ้าและทิศทางของสายเชื่อม ก่อนตัดอะไรก็ได้
3. หลังการติดตั้ง CNC อาจต้องการการคืนตําแหน่งอ้างอิงหรือตั้งตําแหน่งใหม่โดยใช้แบตเตอรี่ ขึ้นอยู่กับประเภทเครื่องควบคุม
4. ตรวจสอบสายโคเดอร์และปินเชื่อมขณะที่มอเตอร์สามารถเข้าถึงได้

ในกรณีที่มีความสงสัย โปรดดูคู่มือการบํารุงรักษาเครื่องยนต์ FANUC ที่เกี่ยวข้อง (ชุด B-65165E หรือเทียบเท่าสําหรับรุ่นเครื่องยนต์ของคุณ)

คํา ถาม ที่ ถาม บ่อย

Q1: A860-0347-T001 เป็นชิ้นส่วน FANUC ของ OEM หรือเป็นชิ้นส่วนสํารองในตลาดหลังการขาย?

A860-0347-T001 เป็นเบอร์ชิ้นแท้ของ FANUC เมื่อซื้อกอนโดเดอร์นี้ พิสูจน์ว่าผู้จําหน่ายจะให้บริการหน่วย OEM ใหม่ หรือหน่วยที่ได้รับการรับรองหรือเครื่องสํารองที่เข้ากันได้จากฝ่ายที่สามสําหรับเครื่องจักรที่มีความสําคัญต่อการผลิต โดยทั่วไปแนะนําให้ใช้เครื่องใหม่ OEM หรือเครื่องใหม่ที่ได้รับการทดสอบโดยมืออาชีพแผนการสํารองในตลาดหลังการใช้งานมีอยู่ แต่อาจมีความเสี่ยงต่อความสอดคล้องกับเวอร์ชั่นฟอร์มแวร์การควบคุมเฉพาะเจาะจง.

Q2: เครื่องควบคุม FANUC CNC ไหนทํางานกับเครื่อง Encoder นี้?

เครื่องรหัสจังหวะนี้เชื่อมโยงกับ FANUC servo motor รุ่นเก่ากว่า (3-0S และ 4-0S) ซึ่งมักถูกจับคู่กับ FANUC 0 series, 3 series และ 15 series CNC controlsรวมถึงการตั้งค่า 16i/18i บางครั้งก่อนหน้านี้หากคุณกําลังใช้มอเตอร์รุ่น αi หรือ βi ใหม่กว่า คุณต้องการรุ่นโคเดอร์กระแทกที่แตกต่างกัน

Q3: ผมสามารถซ่อมแซมเครื่อง Encoder ที่มีอยู่แทนที่จะเปลี่ยนมันได้หรือไม่?

ในบางกรณี ห้างซ่อมแซมที่เชี่ยวชาญสามารถซ่อมแซมเครื่องรหัสกระแทกที่ล้มเหลวได้ โดยการทําความสะอาดแสงสว่างที่ติดเชื้อ การเปลี่ยนเครื่องเชื่อม หรือการแก้ปัญหาเกี่ยวกับแบตเตอรี่ถ้าแผ่นโคเดอร์ภายในเสียหายทางกายภาพหรือเซ็นเซอร์ออปติกส์ล้มเหลวการซ่อมบํารุงโดยทั่วไปไม่ประหยัดหรือน่าเชื่อถือเมื่อเทียบกับการติดตั้งเครื่องสํารองที่ผ่านการทดสอบสภาพแวดล้อมการผลิตส่วนใหญ่เลือกสําหรับการทดแทนการทํางานที่ยืนยันมากกว่าหน่วยซ่อมแซม.

Q4: เครื่องของผมแสดงสัญญาณ " pulse coder alarm" หมายความว่า coder ล้มเหลวหรือเปล่า?

ไม่จําเป็น ก่อนที่จะเปลี่ยนเครื่องปรับรหัส ตรวจสอบสิ่งต่อไปนี้: สายเคเบิลปรับรหัสสําหรับความเสียหายที่เห็นได้ชัดหรือพินเชื่อมปลด; เครื่องปรับรหัส servo สําหรับรหัสความผิดพลาดแยกแยกและแบตเตอรี่สํารอง CNC (แบตเตอรี่ตายบนระบบโคเดอร์สมบูรณ์จะสร้างสัญญาณเตือนที่เลียนแบบความล้มเหลวของฮาร์ดแวร์โคเดอร์)ผ่านการตรวจสอบเหล่านี้ก่อน พวกเขาสามารถประหยัดเวลาและค่าใช้จ่ายที่สําคัญ

Q5: A860-0347-T001 ควรเก็บไว้อย่างไรถ้าไม่ติดตั้งทันที?

เก็บไว้ในบรรจุของแท้ ที่ป้องกันความสั่นคง ในสภาพแวดล้อมที่แห้งและมีอุณหภูมิคงที่ หลีกเลี่ยงพื้นที่ที่มีความชื้นสูง แสงแดดตรง หรือการสั่นสะเทือนอย่างมากองค์ประกอบทางออนไลน์ภายในมีความรู้สึกต่อฝุ่นและความชื้นผู้จําหน่ายอุตสาหกรรมส่วนใหญ่แนะนําการติดตั้งภายใน 12 ถึง 24 เดือนหลังจากการซื้อเพื่อความน่าเชื่อถือที่ดีที่สุดการเก็บรักษาในชั้นวางสินค้านานกว่านั้น ควรมีการทดสอบการทํางานก่อนการติดตั้งในเครื่องทํางาน.

ตรวจสอบใบแสดงชื่อของมอเตอร์และเอกสารเครื่องจักรเสมอ ก่อนสั่งเครื่องรหัสสํารองเลขรุ่นภายใน FANUC A860 ซีรีส์ที่เกี่ยวข้องกันอย่างใกล้ชิด แต่ไม่สามารถแลกเปลี่ยนกันได้ทั่วไป.
