| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | ELGO |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | EMIX23-000-02.0-0001-11 |

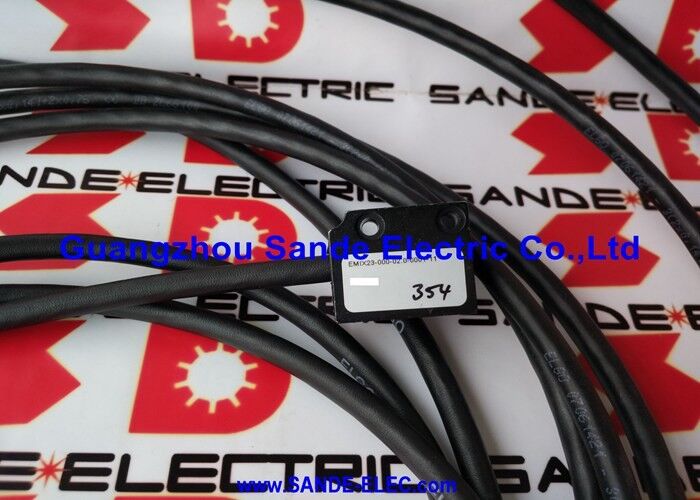

รายการเอลโก้ EMIX23-000-02.0-0001-11เป็นเครื่องปรับรหัสแบบเส้นตรงที่คอมพัคต์ด้วยแม่เหล็กเพิ่มเติมที่นําการวัดตําแหน่งความละเอียด 1μm มาใช้ในแอพลิเคชั่นที่ระดับกระจกจะเปราะบางเกินไป, ขนาดใหญ่เกินไป, หรือแพงเกินไปและเมื่อการออกแบบเฉพาะแบบ quadrature ที่ระดับตรรกะตรรกะ TTL คือความต้องการทั้งหมดของตัวควบคุมด้านล่าง.
ซีรีย์ EMIX23 ของ Elgo รวมหัวเซ็นเซอร์และอิเล็กทรอนิกส์การประเมินในกระเป๋าเดียว ✅ ไม่มีกล่องอิเล็กทรอนิกส์แยกตัว ไม่มีหน่วยการแทรกแซง และไม่ต้องใช้เครื่องขยายเพิ่มเติม2.0m สายเคเบิลที่ประกอบขึ้นล่วงหน้าออกตรงจากหัวเซ็นเซอร์และสิ้นสุดในสายไฟที่เปิดเพื่อเชื่อมต่อกับบัตรเข้าดิจิตอลของระบบรับสัญญาณ
หลักการการวัดคือแม่เหล็ก: หัวเซ็นเซอร์สแกนการสลับกันของขั้วเหนือและใต้บนเทปแม่เหล็ก Elgo MB20-20 (ความยาวขั้ว 2 มม)สร้างสัญญาณไซนูโซอิดล ที่อิเล็กทรอนิกส์อินเทกรีทอเรตเตอร์นําไปสู่ผลิตคลื่นสี่เหลี่ยม.
ที่การตั้งค่าความละเอียด 0.001mm ด้วยการกด 4 ด้าน the 2mm pole pitch of the tape is divided electronically into 500 increments per pole pitch — a level of interpolation that delivers 1µm position granularity from a contact-free magnetic sensing mechanism with no moving parts in the sensor.
สิ้นท้าย -11 ในหมายเลขชิ้นส่วนระบุระดับความดันไฟฟ้า 5V DC และระดับการออก TTL
การออก TTL (0V logic low, 5V logic high) สามารถเข้ากันได้โดยตรงกับวงจรเข้าดิจิตอลของ PLCs ส่วนใหญ่ เครื่องควบคุมการเคลื่อนไหว เครื่องแสดงตําแหน่งและอินเตอร์เฟซ CNC โดยไม่ต้องการการแปลงระดับ.
คู่ผลิตความแตกต่าง (A/A′, B/B′,Z/Z′) สามารถเชื่อมต่อสัญญาณกับทางเข้าของตัวรับความแตกต่างเพื่อการป้องกันเสียงที่ดีที่สุดในอุปกรณ์ที่สายไฟผ่านสภาพแวดล้อมที่มีเสียงเสียงไฟฟ้า.
ความยาวของสายไฟฟ้า 2.0m เป็นมาตรฐานของ Tosoku; สายไฟฟ้าที่ยาวนานขึ้นไปถึง 30m มีให้เลือกในรูปแบบการสั่งซื้อ โดยระบุด้วยสนามความยาวของสายไฟฟ้าในหมายเลขชิ้นส่วนสําหรับการติดตั้งเครื่องจักรส่วนใหญ่ที่หัวเซ็นเซอร์ติดตั้งบนรถขนย้ายและสายไฟฟ้าสิ้นสุดที่ตู้ควบคุมใกล้เคียงกว่า 2 เมตรก็พอแล้ว
สําหรับระยะทางการเดินทางของเครื่องจักรที่ใหญ่กว่าที่ระยะทางระหว่างรถเข็นกับตู้เกิน 2 เมตร ordering the appropriate longer cable variant at specification time is the correct approach — extending the cable after the fact by splicing may degrade signal quality at the 5V TTL levels used by this variant.
| ปริมาตร | มูลค่า |
|---|---|
| การแก้ไข | 0.001mm (1μm) ที่การกระตุ้น 4 ด้าน |
| โลเตชั่นไฟฟ้า | 5V DC |
| ระดับผลิต | ขนาดความแตกต่างของ TTL (A/A′, B/B′, Z/Z′) |
| สายสัญญาณ | 2.0m ประกอบก่อน |
| ช่องว่างเซ็นเซอร์กับเทป | 0.1 ️ 0.8 มิลลิเมตร |
| เทปแม่เหล็ก | MB20-20 (ความยาว 2 มิลลิเมตร) |
| ช่องออก | A, A′, B, B′, Z, Z′ |
| การวัดความยาว | ไม่จํากัด (จํากัดเทป) |
| RoHS | ใช่ |
| สาเหตุ | เยอรมนี |
เครื่อง Encoder เส้นแม่เหล็กมีตําแหน่งที่ชัดเจนในภูมิทัศน์การวัดตําแหน่ง
พวกมันทนต่อการปนเปื้อนมากกว่าเครื่องปรับแสง (ไม่มีกระจกกระจกที่จะขีดขีดข่วนหรือแตก) ง่ายต่อการติดตั้งทางกล (เทปติดต่อแทนวิธีการก่อดินความแม่นยํา)และสามารถใช้ในการวัดระยะทางที่ไกลได้อย่างประหยัด.
EMIX23 ขยายข้อดีเหล่านี้ด้วยความละเอียดเต็มช่วง μm ที่ก่อนหน้านี้สามารถทําได้เพียงแค่กับขนาดกระจกแสง
ภาคการใช้งานหลักคือ เครื่องจักรการผลิตไม้ความแม่นยํา เครื่องจักรการผลิตโลหะแผ่น เครื่องจักรการเจาะและตัดและอัตโนมัติอุตสาหกรรมทั่วไปที่ต้องการความละเอียด 1μm แต่การเผชิญกับสิ่งแวดล้อม, ชิปโลหะ, น้ํายาเย็น, สั่นสะเทือน ทําให้การตรวจจับทางแสงไม่เป็นไปเลย
ความต้านทานทางแม่เหล็กของ EMIX23 ต่อสารปนเปื้อนที่ไม่ใช่แม่เหล็ก หมายความว่ามันยังคงผลิตข้อมูลตําแหน่งที่น่าเชื่อถือได้ ในสภาพแวดล้อมที่จะทําลายระบบขนาดแสงอย่างรวดเร็ว
The Z/Z′ differential output provides one reference pulse per pass across the tape's reference mark — this is the point the controller uses to establish an absolute reference position within the incremental measurement range.
ป้ายท้าย R ของ Elgo เป็นตัวเลือก (ไม่รวมอยู่ในหมายเลขส่วนของตัวแปรนี้) ทําให้สามารถกําหนดตําแหน่งผลักดันมาตรฐานได้อย่างอิสระเวอร์ชั่นมาตรฐาน -000 โดยไม่มีตัวเลือก R ใช้เครื่องหมายอ้างอิงคงที่ของเทป.
การติดตั้งหัวเซ็นเซอร์ต้องรักษาช่องว่าง 0.1 ถึง 0.8 มิลลิเมตรระหว่างหน้าเซ็นเซอร์และพื้นผิวเทปตลอดช่วงการวัดElgo กําหนดความอนุญาตในการติดตั้งสําหรับ EMIX23 ที่ต้องสังเกตในระหว่างการติดตั้งเพื่อรับประกันความละเอียดที่กําหนด.
ช่องว่างที่อยู่นอกช่วงนี้จะผลักดันให้มีปริมาณสัญญาณที่ลดลงหรือสูญเสียสัญญาณ หัวเซ็นเซอร์ควรถูกจัดตั้งขนานกับพื้นผิวเทปเพื่อป้องกันความแตกต่างของช่องว่างในขณะที่รถเดินทาง
Q1: EMIX23-000-02.0-0001-11 สามารถบรรลุความละเอียด 1μm ผ่านความยาวของสายไฟฟ้าทั้งหมด 2.0m โดยไม่เสียสัญญาณได้หรือไม่?
ใช่ การออกแบบความแตกต่าง TTL 5 วอลล์ ถูกออกแบบมาเพื่อรักษาความสมบูรณ์แบบของสัญญาณ
โตโปโลยีสายความแตกต่าง (คู่สัญญาณที่ครบครัน A/A′, B/B′, Z/Z′) ยกเลิกเสียงกระตุ้นแบบสามัญที่เกิดขึ้นบนสายซึ่งเป็นแหล่งหลักของการทําลายสัญญาณในสายเคเบิลโคเดอร์ที่ผ่านตู้เครื่อง.
ให้แน่ใจว่าค่าเข้าที่รับคือเครื่องรับความแตกต่าง (ที่เข้ากันได้กับ RS-422) เพื่อใช้ประโยชน์เต็มที่จากทอปโลยีความแตกต่างการเชื่อมต่อผลิตความแตกต่างกับการเข้าแบบเดียวเป็นไปได้ แต่เสียสละประโยชน์ของการปฏิเสธเสียง.
Q2: เทปแม่เหล็กอะไรที่ต้องใช้กับ EMIX23-000-02.0-0001-11?
EMIX23 ในความละเอียด 0.001mm (1μm) ต้องการเทปแม่เหล็ก MB20-20 ของ Elgo พร้อม EPS (แม่เหล็กขั้วเดียว) สําหรับความละเอียด ≤1μm
สําหรับความละเอียดที่หยาบกว่า 1μm (ตัวอย่างเช่น 0.005mm) เทปมาตรฐาน MB20-20 โดยไม่มีการกําหนด EPS เป็นที่ยอมรับได้
เทป EPS มีขอบขั้วขั้วที่มีความอดทนละเอียดกว่าที่จําเป็นสําหรับอิเล็กทรอนิกส์การแทรกซ้อนเพื่อบรรลุความละเอียด 1μm ที่แม่นยํา
การใช้เทปมาตรฐานกับ EMIX23 ที่ตั้งค่า 1μm จะผลิตผลิต แต่ไม่สามารถรับประกันความแม่นยําของรายละเอียดได้
Q3: การใช้แรงผลักดันมาตรฐานของ EMIX23 ในการติดตั้งจริงอย่างไร?
จักรวาล Z ออกไปครั้งละ 1 ครั้ง ผ่านเครื่องหมายอ้างอิงของเทป
ในการใช้งานของเครื่องจักร เครื่องควบคุมใช้จังหวะ Z ครั้งแรกที่ตรวจพบหลังจากเปิดไฟหรือหลังจากการเคลื่อนไหวค้นหาที่กําหนดไว้ เพื่อกําหนดค่าสัมพันธ์ศูนย์สมบูรณ์ของแกนเครื่องควบคุมรู้ตําแหน่งของมันภายในระบบพิกัดของเครื่อง และสามารถเข้าควบคุมตําแหน่งในวงจรปิด.
ตําแหน่ง Z-pulse เป็นตําแหน่งทางกายภาพที่คงที่บนเทป ดังนั้นการผ่านอ้างอิงจะตั้งตําแหน่งดัตม์เดียวกันทุกครั้ง
หากการเดินทางของเครื่องยนต์นําแกนผ่านตําแหน่งเครื่องหมาย Z ระหว่างการผลิตปกติ, เครื่องควบคุมเพียงแค่บันทึกการกระแทก Z และดําเนินการ
Q4: EMIX23-000-02.0-0001-11 เหมาะสําหรับการใช้งานการเคลื่อนไหวความเร็วสูง และความเร็วสูงสุดในการเคลื่อนไหวคืออะไร?
ความเร็วการเดินสูงสุดในความละเอียด 1μm กับผลิต TTL 5V กําหนดโดยความถี่ผลิตสูงสุดที่อิเล็กทรอนิกส์สามารถผลิตได้
ที่ความละเอียด 1μm ความเร็ว 1m/s ต้องการ 1,000นับ 1,000 ขอบต่อวินาที
The EMIX23 electronics at this resolution are rated for speeds that accommodate typical industrial machine tool and automation traverse velocities — confirm against Elgo's specification sheet for the maximum specified traverse speed at the ordered resolution to verify suitability for the specific application's rapid traverse speed.
Q5: การตั้งค่าช่องว่างเซ็นเซอร์-เทปที่แนะนําระหว่างการติดตั้งคืออะไร และการตรวจสอบมันอย่างไร?
ช่องว่างการติดตั้งเป้าหมายอยู่ที่ระหว่าง 0.1 มิลลิเมตรและ 0.8 มิลลิเมตร โดยมี 0.5 มิลลิเมตรเป็นจุดกลางที่ใช้ได้ ซึ่งให้ความอดทนต่อการเปลี่ยนแปลงทางกลระหว่างการทํางานของเครื่อง
Elgo offers an optional LED distance monitoring function (suffix E in the part number) that signals when the gap is within the acceptable range during installation — this option is not included in the -02.0-0001-11 ตัวแปรมาตรฐาน แต่มีในส่วนที่เกี่ยวข้อง E-suffixed
โดยไม่มีตัวเลือกการติดตาม LED ช่องว่างจะถูกตั้งด้วยการใช้เครื่องวัดการตรวจจับระหว่างการติดตั้ง
หลังการติดตั้ง คุณภาพของสัญญาณออก A/B สามารถสังเกตได้บนออสซิลโลสโกป เพื่อยืนยันการเปลี่ยนแปลงคลื่นสี่เหลี่ยมที่สะอาดซึ่งเป็นการยืนยันเชิงปฏิบัติการว่าช่องว่างอยู่ในระยะปฏิบัติการ.
