TOSOKU แมนูอัลโครซินคอร์ พัลเซอร์เจเนอเตอร์ MPG RE45BA1R5

โทโซคุ RE45BA1R5 | คู่มือเปลี่ยนเครื่องกำเนิดพัลส์แบบแมนนวลของ OEM — 5V DC, 100 PPR, เอาต์พุตแรงดันไฟฟ้า, หน้าปัด 80 มม., ญี่ปุ่น

เมื่อคุณต้องการชิ้นส่วนนี้

วิศวกรซ่อมบำรุงส่วนใหญ่ที่มองหาชิ้นส่วนนี้จะทราบดีอยู่แล้ว: แฮนด์วีลบนศูนย์กลางเครื่องจักรหรือศูนย์กลางการกลึงเริ่มทำงานผิดปกติ — แกนจะลอยไปทางหนึ่งเมื่อคุณหมุนหน้าปัดไปอีกทางหนึ่ง หรือการหมุนบางครั้งไม่ทำให้เกิดการเคลื่อนไหวเลย หรือการเคลื่อนไหวจะกระตุกแม้ในการตั้งค่าการขยายที่ละเอียดที่สุด

เครื่องจักรทำงานมาหลายปี ตัวเข้ารหัส Tosoku ดั้งเดิมสะสมการหมุนหน้าปัดหลายแสนครั้ง และในที่สุดก็แสดงอายุของมัน

RE45BA1R5 คือชิ้นส่วนที่คุณต้องการ

เป็นการเปลี่ยนโดยตรงสำหรับ RE45BA1R5C (รุ่นการผลิตที่อัปเดตด้วยส่วนท้ายปัจจุบันมีตัว C อยู่ท้ายสุด แต่ข้อกำหนดหลักและการติดตั้งเหมือนกับ RE45BA1R5 ดั้งเดิม)

การผสมผสานระหว่างเอาต์พุตแรงดันไฟฟ้า 5V, 100 PPR และหน้าปัด 80 มม. เป็นตัวแปร RE45B ที่ใช้งานอย่างแพร่หลายที่สุดในแผงควบคุมเครื่องมือเครื่องจักร CNC ทั่วเอเชีย ยุโรป และอเมริกาเหนือ — เป็นการกำหนดค่าที่ Fanuc, Mitsubishi, Mazak, Haas และผู้ผลิตเครื่องมือเครื่องจักรอื่นๆ อีกหลายสิบรายได้ระบุไว้ในแผงควบคุมของผู้ปฏิบัติงานมานานหลายทศวรรษ

การจัดหาชิ้นส่วนทดแทนควรจะตรงไปตรงมาหากคุณไปที่เครือข่ายการจัดจำหน่ายที่ได้รับอนุญาตของ Tosoku โดยตรง

ระวังของลอกเลียนแบบราคาถูก — RE45B เป็นหนึ่งในตัวเข้ารหัส MPG ที่ถูกคัดลอกมากที่สุดในตลาด และของลอกเลียนแบบมีตั้งแต่ใช้งานได้เกือบสมบูรณ์ไปจนถึงใช้งานไม่ได้เลยหลังจากผ่านไปสองสามสัปดาห์

ของแท้ Tosoku ได้พิสูจน์แล้วว่ามีความทนทานในสภาพแวดล้อมการผลิตอย่างแม่นยำ เนื่องจากกลไกการตรวจจับด้วยแสง กลไกการล็อค และโครงสร้างทางกลผลิตขึ้นตามความคลาดเคลื่อนที่ของลอกเลียนแบบทั่วไปไม่สามารถเทียบได้

การระบุ RE45BA1R5 บนเครื่องของคุณ

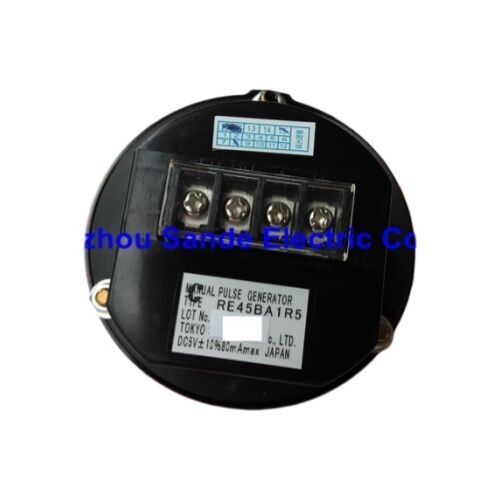

หมายเลขชิ้นส่วนมักจะพิมพ์อยู่บนฉลากที่ด้านหลังของตัวเข้ารหัส ซึ่งมองเห็นได้เมื่อเปิดแผงควบคุมของผู้ปฏิบัติงาน มองหา "RE45BA1R5" หรือ "RE45BA1R5C" (ส่วนท้าย C เป็นการอัปเดตการแก้ไขเล็กน้อย เทียบเท่ากับชิ้นส่วนพื้นฐานอย่างสมบูรณ์)

น็อตยึดสามตัวที่มองเห็นได้จากด้านหน้าของแผงควบคุมของผู้ปฏิบัติงานบ่งชี้ว่าเป็น Type A (ตัวยึด 3 น็อต) และหน้าปัดสีดำพร้อมโลโก้ Tosoku บนปุ่มหมุนสีดำขนาด 15 มม. ยืนยันการกำหนดค่าปุ่มหมุนแบบ B

หากฉลากบนตัวเข้ารหัสของคุณเสียหายหรือหายไป การระบุทางกายภาพคือ:

• หน้าปัดพลาสติกสีดำเส้นผ่านศูนย์กลาง 80 มม. พร้อมเครื่องหมายที่ระบุ
• น็อตยึดแผงสามตัวที่ระยะห่างประมาณ 120° มองเห็นได้จากด้านหน้า
• ทางออกขั้วต่อด้านหลัง (รูปแบบการเดินสายขึ้นอยู่กับว่าเครื่องใช้การเดินสายมาตรฐานของ Tosoku หรือชุดสายไฟแบบกำหนดเองจากผู้ผลิตเครื่อง)
• ผลิตในญี่ปุ่น — ด้านหลังตัวเรือนมักจะแสดงประเทศต้นทางคือญี่ปุ่น

RE45BA1D5 ที่เกี่ยวข้องมีลักษณะเหมือนกันจากด้านหน้า แต่ใช้กระแสไฟ 150mA ที่ 5V และใช้เอาต์พุต Differential Line Driver — ไม่สามารถเปลี่ยนทดแทนกันได้ทางไฟฟ้ากับรุ่นเอาต์พุตแรงดันไฟฟ้า R5 หากไม่ต่อสายอินพุต MPG ของ CNC ตรวจสอบหมายเลขชิ้นส่วนเดิมก่อนสั่งซื้อ

RE45BA1R5 เทียบกับ RE45BA1R5C — เหมือนกันหรือไม่?

ใช่ ส่วนท้าย C บน RE45BA1R5C แสดงถึงการแก้ไขเล็กน้อยภายในรุ่นผลิตภัณฑ์เดียวกัน — Tosoku จะอัปเดตตัวอักษรส่วนท้ายเป็นระยะๆ เพื่อติดตามการเปลี่ยนแปลงการผลิตที่เข้ากันได้แบบย้อนหลังอย่างสมบูรณ์

การติดตั้ง การเชื่อมต่อทางไฟฟ้า แรงดันไฟฟ้าจ่าย ความละเอียด รูปแบบเอาต์พุต และขนาดทางกลไม่เปลี่ยนแปลงระหว่าง RE45BA1R5 และ RE45BA1R5C หมายเลขชิ้นส่วนทั้งสองสามารถใช้แทนกันได้เพื่อวัตถุประสงค์ในการเปลี่ยน

ผู้จัดจำหน่ายที่ได้รับอนุญาตบางรายแสดงเฉพาะรุ่น C (เป็นรุ่นที่จัดส่งในปัจจุบัน) อย่ากังวลว่าคุณจะไม่ได้รับชื่อรุ่นเดิมที่แน่นอน

การรับรู้ MPG ที่กำลังจะเสียก่อนที่จะหยุดทำงานโดยสมบูรณ์

ตัวเข้ารหัส MPG ไม่ค่อยเสียพร้อมกัน แต่มักจะเสื่อมสภาพลงเรื่อยๆ และอาการเหล่านี้สามารถวินิจฉัยผิดพลาดได้ง่ายหากคุณไม่ได้มองหาอาการเหล่านี้โดยเฉพาะ

พัลส์ขาดหายไปที่มุมบางมุมแผ่นดิสก์ออปติคัลเกิดรอยเปื้อนหรือรอยขีดข่วนเล็กน้อยบนแทร็กหนึ่งแทร็กขึ้นไป ทำให้โฟโตดีเทคเตอร์พลาดพัลส์ในส่วนนั้นของการหมุน

ในการตั้งค่าการขยาย ×1 อาการนี้จะปรากฏเป็นการข้ามขั้นเป็นครั้งคราว — แกนจะเคลื่อนที่ 0.001 มม. ต่อการคลิกส่วนใหญ่ แต่บางครั้งก็ไม่ตอบสนอง ที่ ×100 ข้อผิดพลาดเดียวกันนี้อาจไม่สังเกตเห็น เนื่องจากแรงเคลื่อนที่ที่สั่งการต่อพัลส์มีขนาดใหญ่กว่าจะบดบังการข้ามขั้น

ทิศทางย้อนกลับในการหมุนบางส่วนแผ่นดิสก์ที่ปนเปื้อนหรือวงจรโฟโตดีเทคเตอร์ที่สึกหรอทำให้ความสัมพันธ์ของเฟส A/B ถูกอ่านผิดชั่วขณะ ทำให้ CNC นับถอยหลังหนึ่งขั้นก่อนที่จะกลับมานับไปข้างหน้าตามปกติ

สิ่งนี้ดูเหมือนการสั่นเล็กน้อยหรือข้อผิดพลาดแบบระยะคลอนระหว่างการเคลื่อนที่ของแฮนด์วีลช้าๆ

ไม่มีเอาต์พุตในการหมุนครั้งแรกหลังจากการสตาร์ทตัวปล่อยแสง (LED) ภายในตัวเข้ารหัสมีอายุการใช้งานจนถึงจุดที่ต้องใช้เวลาสักครู่เพื่อให้ได้ความเข้มของเอาต์พุตที่เสถียรหลังจากการเปิดเครื่อง ในช่วงไม่กี่วินาทีแรก สัญญาณจะอ่อนเกินไปที่โฟโตดีเทคเตอร์จะอ่านได้อย่างน่าเชื่อถือ

โดยทั่วไปแล้วจะพัฒนาไปสู่ความล้มเหลวถาวรในอีกไม่กี่สัปดาห์หรือหลายเดือน

ความรู้สึกคลิกติดขัดหรือไม่สม่ำเสมอกลไกการล็อคแบบสปริงที่คลิกผ่านแต่ละตำแหน่งสึกหรอ และการตอบสนองทางสัมผัสไม่สอดคล้องกับพัลส์ที่ชัดเจนหนึ่งครั้งต่อการคลิกอีกต่อไป

นี่เป็นอาการสึกหรอทางกลที่แตกต่างจากความล้มเหลวทางแสงข้างต้น และมักจะเกิดขึ้นร่วมกันในหน่วยที่ใช้งานหนัก

อาการใดๆ เหล่านี้เป็นสัญญาณให้เปลี่ยนตัวเข้ารหัสก่อนที่แฮนด์วีลจะเสียโดยสมบูรณ์ระหว่างการทำงานที่สำคัญ

การต่อสายไฟทดแทน — สิ่งที่คาดหวัง

RE45BA1R5 จะส่งสายไฟออกทางด้านหลังของตัวเข้ารหัส Tosoku ไม่ได้ระบุขั้วต่อมาตรฐานสำหรับรุ่นพื้นฐาน RE45BA1R5 — การเดินสายจะสิ้นสุดที่ปลายสายเปลือย และผู้ผลิตเครื่องจะระบุขั้วต่อและชุดสายไฟในการกำหนดค่าเฉพาะของเครื่อง

เมื่อคุณถอดตัวเข้ารหัสเก่าออก ให้ถ่ายรูปการเชื่อมต่อสายไฟก่อนที่จะถอดการเชื่อมต่อใดๆ

การเข้ารหัสสีของสายไฟมักจะเป็นไปตามการกำหนดค่าเอาต์พุตมาตรฐานของ Tosoku:

• เอาต์พุตเฟส A และเฟส B (คู่ควอดราเจอร์)
• A-common และ B-common (ขั้วต่อสำหรับช่องสัญญาณเอาต์พุตทั้งสอง)
• แหล่งจ่ายไฟ +5V และกราวด์ 0V

การกำหนดพินหรือขั้วต่อเฉพาะบนขั้วต่ออินเทอร์เฟซของเครื่องจะถูกกำหนดในแผนภาพไฟฟ้าของเครื่อง ไม่ใช่โดย Tosoku — ตัวเข้ารหัสเองเป็นอุปกรณ์เอาต์พุตควอดราเจอร์มาตรฐาน และอินเทอร์เฟซ MPG ของ CNC จะจับคู่พิน A, B และแหล่งจ่ายไฟตามมาตรฐานการเดินสายของผู้ผลิตเครื่อง

ปรึกษาคู่มือการบำรุงรักษาทางไฟฟ้าของเครื่องสำหรับตำแหน่งขั้วต่อที่แน่นอนก่อนต่อตัวเข้ารหัสทดแทน

รุ่นส่วนท้าย C ในกลุ่ม MPG ของ Tosoku

ส่วนท้าย C บนหมายเลขชิ้นส่วน Tosoku RE45B หมายถึงการแก้ไขภายในเล็กน้อยเสมอ — ไม่เคยบ่งชี้ถึงการเปลี่ยนแปลงอินเทอร์เฟซภายนอก ข้อกำหนดประสิทธิภาพ หรือการกำหนดค่าการติดตั้ง

ธรรมเนียมนี้ใช้ได้กับตระกูล RE45B ทั้งหมด: RE45BD1R5C แทนที่ RE45BD1R5 (ไม่มีหน้าปัด 5V 100PPR), RE45BA2R1C แทนที่ RE45BA2R1 (หน้าปัด 80 มม. 12V 25PPR) และอื่นๆ การซื้อรุ่นส่วนท้าย C ของตัวแปร RE45B ใดๆ เพื่อทดแทนรุ่นพื้นฐานเดิมนั้นถูกต้องเสมอ

ผู้ผลิตเครื่องจักรและทีมบำรุงรักษาไม่ควรกังวลกับการอัปเดตส่วนท้ายเมื่อตรวจสอบหมายเลขชิ้นส่วน BOM ของตนกับสต็อกปัจจุบัน

ข้อมูลจำเพาะหลัก

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องของฉันแสดง "ข้อผิดพลาด MPG" หรือแกนแฮนด์วีลไม่ตอบสนอง — RE45BA1R5 น่าจะเป็นสาเหตุหรือไม่?

ไม่จำเป็น ก่อนเปลี่ยนตัวเข้ารหัส ให้ตรวจสอบการเดินสายจากตัวเข้ารหัสไปยังอินพุต MPG ของ CNC — ขั้วต่อหลวม สายไฟขาดในสายเคเบิลใกล้แผง (ที่สายเคเบิลมีการงอซ้ำๆ) หรือพินขั้วต่อสกปรก สามารถทำให้เกิดอาการเหมือนตัวเข้ารหัสเสียได้

ถอดปลั๊กและเสียบขั้วต่อ MPG ที่บอร์ดอินเทอร์เฟซ CNC อีกครั้ง หากข้อผิดพลาดหายไปชั่วคราวหลังจากการเชื่อมต่อใหม่และกลับมาอีกครั้ง แสดงว่าขั้วต่อหรือสายเคเบิลน่าจะเป็นสาเหตุ ไม่ใช่ตัวเข้ารหัสเอง

ควรเปลี่ยนตัวเข้ารหัสก็ต่อเมื่อสายเคเบิลและขั้วต่อตรวจสอบแล้วว่าทำงานได้ดีทั้งทางกลและทางไฟฟ้า

คำถามที่ 2: RE45BA1R5C ที่เปลี่ยนมามีปลายสายเปลือย — ฉันจะรู้ได้อย่างไรว่าสายไหนเป็นสายไหน?

มาตรฐานสีสายไฟของ Tosoku RE45B: Vcc (+5V) มักจะเป็นสายสีแดง; 0V (กราวด์) เป็นสีดำหรือสีขาว; เอาต์พุตเฟส A เป็นสีเขียว; เอาต์พุตเฟส B เป็นสีเหลือง (หรือรูปแบบสีคู่ที่คล้ายกัน)

อย่างไรก็ตาม รหัสสีอาจแตกต่างกันไปตามชุดการผลิตและผู้ผลิตเครื่องได้ระบุชุดสายไฟแบบกำหนดเองหรือไม่

ตรวจสอบฟังก์ชันของสายไฟกับแบบวาดเครื่องเดิมเสมอ หรือโดยการวัดความสัมพันธ์ของแรงดันไฟฟ้าอย่างระมัดระวังก่อนทำการเชื่อมต่อ เอาต์พุต A และ B จะแสดงการเปลี่ยนแปลงตรรกะ 5V ระหว่างการหมุนตัวเข้ารหัสช้าๆ การสลับ A และ B จะกลับทิศทางแกน แต่ไม่ก่อให้เกิดความเสียหาย

คำถามที่ 3: ผู้ผลิตเครื่องระบุหมายเลขชิ้นส่วนบน BOM ของฉันว่าเป็น RE45BA1R5 โดยไม่มีส่วนท้าย C — RE45BA1R5C สามารถใช้แทนได้โดยตรงหรือไม่?

ใช่ สมบูรณ์ RE45BA1R5C เป็นรุ่นการผลิตปัจจุบันของ RE45BA1R5 — Tosoku ได้เพิ่มส่วนท้าย C เพื่อติดตามการแก้ไขการผลิตที่ไม่เปลี่ยนแปลงข้อกำหนด อินเทอร์เฟซ หรือการติดตั้งของผลิตภัณฑ์

ซัพพลายเออร์ Tosoku ที่ได้รับอนุญาตใดๆ จะยืนยันเรื่องนี้

การใช้ RE45BA1R5C เพื่อทดแทนการติดตั้ง RE45BA1R5 เป็นขั้นตอนที่ถูกต้องและคาดหวังได้

คำถามที่ 4: ฉันสามารถทดสอบชั่วคราวว่าตัวเข้ารหัสมีปัญหาหรือไม่โดยการสลับกับ RE45BA1R5 จากเครื่องอื่นได้หรือไม่?

ใช่ การสลับตัวเข้ารหัสระหว่างเครื่องประเภท CNC เดียวกัน (แรงดันไฟฟ้าจ่ายและรูปแบบอินพุต MPG เดียวกัน) เป็นเทคนิคการวินิจฉัยที่ถูกต้อง โดยมีเงื่อนไขว่าขั้วต่อสายไฟเข้ากันได้หรือคุณสามารถต่อสายได้อย่างถูกต้อง

หากแกนที่ทำงานผิดปกติทำงานได้อย่างถูกต้องด้วยตัวเข้ารหัสที่ยืมมา แสดงว่าตัวเข้ารหัสเดิมมีปัญหา

หากข้อผิดพลาดตามตัวเข้ารหัสไปยังเครื่องอื่น แสดงว่าตัวเข้ารหัสมีปัญหาที่ได้รับการยืนยันแล้ว

หากข้อผิดพลาดยังคงอยู่ที่แกนเดิมด้วยตัวเข้ารหัสที่ยืมมา แสดงว่าปัญหาน่าจะอยู่ที่การเดินสาย อินเทอร์เฟซ MPG ของ CNC หรือการตั้งค่าพารามิเตอร์ของ CNC — ไม่ใช่ตัวเข้ารหัส

คำถามที่ 5: หลังจากติดตั้ง RE45BA1R5 ทดแทนแล้ว แกนจะเคลื่อนที่ผิดทิศทางเมื่อหมุนแฮนด์วีล — เกิดอะไรขึ้น?

สายเฟส A และ B สลับกัน — ไม่ว่าจะเป็นการสลับในสายเดิม หรือการต่อสายทดแทนโดยสลับ A และ B เทียบกับทิศทางของตัวเข้ารหัสเดิม

การสลับการเชื่อมต่อ A และ B จะกลับความสัมพันธ์ทิศทางระหว่างการหมุนแฮนด์วีลและการเคลื่อนที่ของแกนโดยไม่ส่งผลกระทบต่อฟังก์ชันอื่นใด ระบุสายเอาต์พุต A และ B บนตัวเข้ารหัสทดแทนและสลับที่จุดเชื่อมต่อ

อีกทางเลือกหนึ่ง CNC อาจมีพารามิเตอร์เพื่อกลับทิศทางอินพุต MPG — บนคอนโทรล Fanuc สามารถปรับได้ผ่านพารามิเตอร์ทิศทางแกน MPG ที่เหมาะสม (ตรวจสอบคู่มือพารามิเตอร์ของ CNC สำหรับซีรีส์เฉพาะ)

ทั้งการกลับสายฮาร์ดแวร์หรือการปรับพารามิเตอร์จะให้ผลลัพธ์ที่ถูกต้อง
