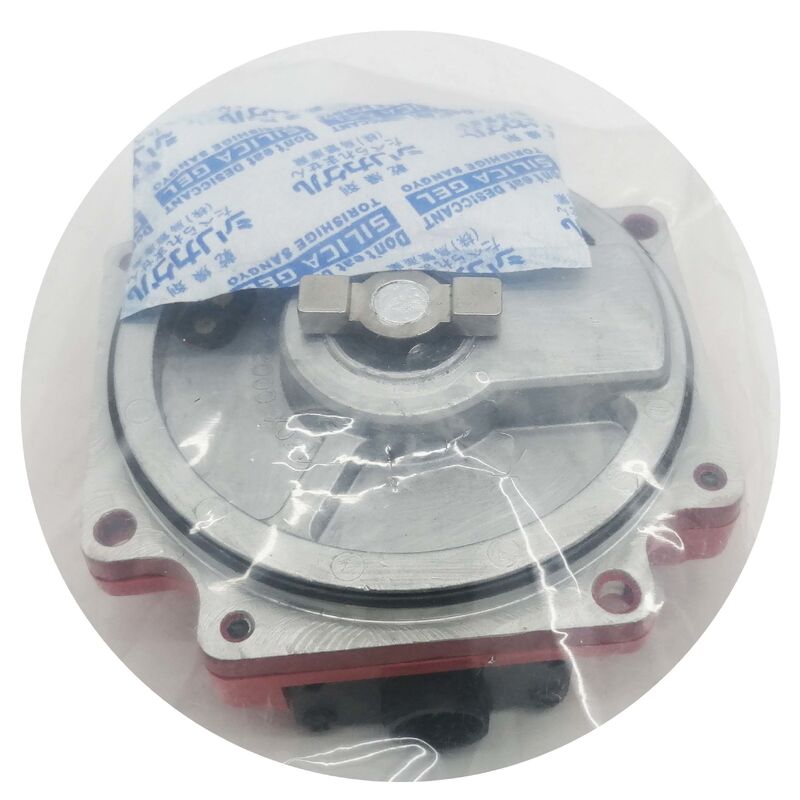

A860-0365-T101 เครื่องเข้ารหัสพัลส์ FANUC A8600365T101 A860-0365-T101

แฟนุค A860-0365-T101 อะฟ่า αi64 เครื่องรหัสกระแทกเพิ่มเติม 64,000P พร้อมเคเบิล แฟนุค แฟนุค แอลฟ่า เอซี เซอร์โม่เตอร์ a3 และใหญ่

ภาพรวม

รายการFanuc A860-0365-T101เป็นตัวโคเดอร์แรงกระแทกเพิ่มเติม αi64 ที่นํามาพร้อมสายไฟฟ้า และติดตั้งในเครื่องยนต์ AC ระดับกลางและขนาดใหญ่ของ Alfa Series ตั้งแต่ประเภท A3 เป็นต้นไป

ในระดับ 64,000 จักรวาลต่อหมุน เป็นตัวแทนเพิ่มเติมของ αA64 Absolute Encoder ของครอบครัว A860-0360แต่มีพฤติกรรมการตอบสนองที่แตกต่างกันอย่างพื้นฐาน: เพิ่มเติมมากกว่าที่สมบูรณ์แบบ หมายถึงแกนต้องการวงจรการกลับมาตรฐานทุกครั้งที่เครื่องทํางาน

การตั้งชื่อ "W/CABLE" เป็นตัวแยกทางปฏิบัติภายในครอบครัว A860-0365.

รุ่น T001 (ไม่มีสาย) มีตัวเชื่อมที่แยกได้ที่ตัวเครื่องโคเดอร์ ทําให้สามารถเปลี่ยนสายการตอบสนองได้อย่างอิสระ; T101 มาพร้อมกับสายที่ประกอบไว้ก่อนกับเครื่องโคเดอร์

ในการใช้งานรูปแบบ W/CABLE ทําให้กระบวนการซ่อมเครื่องยนต์เรียบง่าย ✅ เครื่อง T101 แทนมาเป็นชุดที่สมบูรณ์แบบ พร้อมติดตั้งโดยไม่ต้องก้าวการจัดซื้อสายไฟฟ้าแยก

การจัดตั้งเคเบิลออกมาจากตัวเครื่อง Encoder ด้วยเครื่องเชื่อมที่เหมาะสมสําหรับปลายเครื่องขยายเสียงที่จบไปแล้ว ทําให้การติดตั้งเร็วขึ้นในกรณีเครื่องปิด

เครื่อง Encoder αi64 แตกต่างจาก αA64 เก่ากว่า (A860-0360 ครอบครัว) โดยการตั้งชื่อ "i" which marks it as part of Fanuc's incremental alpha encoder generation — a generation update that brought improved signal quality and compatibility with a wider range of controls compared to the original αA64 absolute series.

สําหรับการใช้งานของเครื่องจักรที่การยึดตําแหน่งสมบูรณ์แบบในขณะปิดไฟ ไม่จําเป็นในการทํางาน either เพราะการกลับมาตรฐานสั้นในการเริ่มต้นเป็นที่ยอมรับหรือเพราะวัฏจักรของเครื่องไม่เคยออกจากภาวะที่การกลับมาของการอ้างอิงเป็นภาระ การเพิ่มเติม αi64 เป็นตัวเลือก encoder ที่มีประหยัดและมีความสามารถทางเทคนิค.

The T101/E variant carries a special designation (/E suffix) and cannot be substituted with the standard T101 — the /E is a purpose-built variant for specific motor and machine configurations and requires exact replacement with another /E unit.

ข้อจํากัดหลัก

เพิ่มเติม vs เสมอ ผลกระทบในการดําเนินงานสําหรับ αi64

ลักษณะเพิ่มของ A860-0365-T101 หมายถึงเครื่องปรับรหัสผลิตกระแทก A/B quadrature และกระแทก Z index เมื่อแกนมอเตอร์หมุนแต่มันไม่ได้เก็บข้อมูลตําแหน่งใด ๆ ระหว่างวงจรพลังงาน.

ทุกครั้งที่ CNC เริ่มทํางาน นับเครื่อง Encoder เริ่มต้นที่ศูนย์ จากตําแหน่งทางกายภาพที่ไม่รู้จักขั้นตอนการคืนมาตรฐาน ∙ การขับเคลื่อนแกนไปยังสวิตช์มาตรฐานฮาร์ดแวร์ที่ตั้ง และการค้นหา Z-pulse ของ Encoder ∙ กําหนดฐานแกนก่อนการเริ่มการผลิต.

สําหรับเครื่องจักรที่ผลตอบมาตรฐานนี้เป็นส่วนหนึ่งของลําดับการเริ่มต้นอย่างเป็นประจํา และไม่สร้างการขัดแย้งในการทํางานอินเตรเมนเตรัล αi64 ทํางานอย่างน่าเชื่อถือเท่ากับโคเดอร์ที่สมบูรณ์แบบสําหรับการผลิตประจําวัน.

ข้อดีเหนือจากชนิดที่สมบูรณ์แบบคือไม่มีแบตเตอรี่ที่จะติดตาม ไม่มีความเสี่ยงของการสูญเสียข้อมูลตําแหน่งจากแบตเตอรี่ที่ล้มเหลว และไม่จําเป็นต้องจัดการตําแหน่งสมบูรณ์

เครื่อง Encoder เพียงแค่นับจังหวะเมื่อมอเตอร์หมุน ง่ายและแข็งแรง

ในเครื่องจักรที่กระบวนการผลิตต้องการให้แกนดําเนินการกลับมาอยู่ในตําแหน่งที่แม่นยําหลังจากวงจรพลังงานที่ไม่ได้วางแผน (หยุดฉุกเฉิน, การหยุดพลังงาน)ความจําตําแหน่งสมบูรณ์แบบที่ขาด ต้องการการกลับอ้างอิงเต็ม ก่อนที่จะดําเนินการต่อ, ซึ่งอาจทําให้ชิ้นส่วนสกร็อปหรือต้องปรับตําแหน่งจากจุดหมายที่รู้จัก สําหรับการใช้งานดังกล่าว, แบบโคเดอร์ที่สมบูรณ์แบบเป็นสิ่งที่ควร.

การจัดตั้งสายเคเบิล

วอร์ด W/CABLE ลดจํานวนอะไหล่ในกรณีซ่อมเครื่องยนต์ เมื่อเครื่องปรับรหัสล้มเหลว เครื่อง T101 แทนนําสายไฟมาพร้อมหรือสอดคล้องกับประเภทเครื่องเชื่อม Encoder.

สายเคเบิลมีขนาดและสิ้นสุดสําหรับการติดตั้งมอเตอร์อัลฟ่าที่ใช้งาน ซึ่งยังกําจัดความเสี่ยงของการติดตั้งความยาวสายเคเบิลที่ผิดพลาดหรือประเภทเครื่องเชื่อม

สําหรับอุปกรณ์ที่การรักษาคลังสินค้าขนาดใหญ่ของสายไฟฟ้า Fanuc ไม่เป็นไปตามความเป็นจริงเครื่องรหัส W/CABLE ทําให้การจัดเก็บอะไหล่ง่ายขึ้นเป็น SKU เดียวที่ครอบคลุมทั้งความต้องการในการรหัสและการเปลี่ยนสายเคเบิลพร้อมกัน.

FAQ

Q1: A860-0365-T101 สามารถแทน αA64 Absolute Encoder (A860-0360-T001) บนมอเตอร์เดียวกันได้หรือไม่?

αi64 T101 และ αA64 T001 ติดกับกรอบมอเตอร์อัลฟ่าขนาดกลางถึงขนาดใหญ่เดียวกันและเข้ากันได้กับรุ่น CNC เดียวกัน

เครื่องรหัสเพิ่มเติมสามารถแทนเครื่องรหัสสมบูรณ์แบบในเครื่องยนต์เดียวกันได้ โดยใช้เครื่องยนต์ทํางานปกติ และสัญญาณรหัสเข้ากันได้

การเปลี่ยนแปลงการทํางานมีความสําคัญ: เครื่องจะไม่มีการรักษาตําแหน่งที่สมบูรณ์แบบต่อไป ผ่านวงจรพลังงาน ทุกการเริ่มต้นจะต้องการการกลับมาตรฐานการยอมรับนี้ขึ้นอยู่กับการใช้งานของเครื่องจักรและการทํางานของผู้ใช้.

หากมีการเปลี่ยนแปลง ปริมาตรการ CNC Servo ต้องอัพเดทเพื่อสะท้อนประเภทของเครื่องรหัสเพิ่มเติม

Q2: T101/E มีลิสต์เป็นตัวแปรพิเศษ

ริมท้าย /E บน A860-0365-T101/E ระบุว่ามันเป็นตัวแปรการตั้งค่าพิเศษ ̇ โดยทั่วไปเกี่ยวข้องกับความยาวของสายเคเบิลเฉพาะเจาะจง การปรับปรุงเครื่องเชื่อมหรือคุณสมบัติไฟฟ้าที่แตกต่างจากมาตรฐาน T101.

เอกสาร FANUC และผู้ผลิตเครื่องจักรสําหรับเครื่องจักรเฉพาะเจาะจงจะระบุว่า /E ตัวแปรที่จําเป็นหรือไม่ การระบุ /E ในสนามถูกทําจากฉลากหมายเลขส่วนของเครื่องหมาย;หากเครื่องปรับรหัสทางกายภาพมีเครื่องหมาย A860-0365-T101/E, มันต้องเปลี่ยนด้วยหน่วย /E อีกหน่วยหนึ่งเท่านั้น

การแทน T101 มาตรฐานด้วย / E (หรือกลับกัน) มีความเสี่ยงที่ไม่ตรงกันของตัวเชื่อม, ปัญหาความยาวของสายไฟฟ้า, หรือความไม่เข้ากันของอินเตอร์เฟซไฟฟ้า

Q3: เกิดอะไรขึ้นกับการนับเพิ่มเติมถ้าเคเบิลการตอบสนอง Encoder เสียสัญญาณในระยะสั้นระหว่างการทํางานของเครื่อง

แม้กระทั่งการสูญเสียสัญญาณเพียงชั่วคราว (เครื่องเชื่อมลอย, สปิก EMI ผ่านไป, หรือความผิดพลาดของสายไฟ) ทําให้ CNC เสียจํานวนตําแหน่งปัจจุบันบนแกนที่ได้รับผลกระทบ

เครื่อง CNC สร้างสัญญาณเตือนเครื่องรหัสทันที (โดยทั่วไป SV-360 ซีรีส์) และแกนหยุด ไม่เหมือนกับเครื่องรหัสสมบูรณ์แบบ ที่สามารถตั้งตําแหน่งใหม่โดยการอ่านจํานวนที่เก็บไว้เครื่องรหัสเพิ่มเติมที่สูญเสียสัญญาณต้องตั้งตําแหน่งใหม่ผ่านการกลับมาตรฐาน ก่อนที่แกนจะสามารถเริ่มการเคลื่อนไหวอีกครั้ง.

This makes reliable cable and connector condition especially important for incremental encoder installations — any degradation in the cable assembly should be addressed before it causes a production interruption.

Q4: ppr 64,000 จาก αi64 ใช้โดย CNC servo loop อย่างไร?

เครื่องเสริมพลังงานเซอร์โวบดักโคดสัญญาณสี่เหลี่ยม A / B จาก αi64 สร้าง 4 × การนับอัมพวาสสดผ่านการตรวจจับขอบ000 ขอบสี่เหลี่ยมต่อหมุนในระดับการนับฮาร์ดแวร์.

ในความเร็วการทํางานที่ระบุของมอเตอร์อัลฟ่าแบบทั่วไป (2000~3000 รอบต่อนาที) มันผลิตการปรับปรุงตําแหน่งเป็นล้านครั้งต่อวินาทีการให้เครื่องเสริมพลังงาน (servo amplifier) มีความหนาแน่นเพียงพอสําหรับการประเมินความเร็วที่มั่นคงและการควบคุมตําแหน่ง.

อัตราการกระแทกของอัตรา Z (หนึ่งต่อรอบ) ให้เครื่องหมายมาตรฐานสําหรับวงจรกลับมาตรฐาน

Q5: วิธีการบริการที่แนะนําเมื่อ A860-0365-T101 สร้างสัญญาณเตือนระยะสั้นแทนความผิดพลาดถาวรคืออะไร?

ระเบิดระยะสั้น ยากกว่าการวินิจฉัย ระเบิดระยะสั้น

เริ่มจากสายไฟflex และสังเกตการทํางานของสายไฟฟ้าขณะที่มอเตอร์ยืนและ CNC อยู่ในสภาวะการติดตามที่ปลอดภัย อุปสรรคระฆังระยะสั้นที่ถูกกระตุ้นโดยการเคลื่อนไหวของสายไฟฟ้าแสดงให้เห็นว่าสายไฟฟ้าเสียหายหรือสายเชื่อม.

ตรวจสอบทั้งปลายเครื่อง Encoder และปลายเครื่องเชื่อมเครื่องเสริมเสียงสําหรับ Pin ที่ถูกตัดบางส่วน และตรวจสอบกลไกล็อคเครื่องเชื่อม

หากสัญญาณเตือนไม่สามารถถูกกระตุ้นโดยการเคลื่อนไหวของสายไฟฟ้า, เชื่อมเครื่องสลับออสไซโลสโกป์กับการออกของเครื่องปรับรหัสระยะ A และ B และสังเกตคุณภาพสัญญาณระหว่างการหมุนมอเตอร์ช้าอัมพลิทูดที่ลดลง, หรือรูปคลื่นที่ไม่สี่เหลี่ยมแสดงว่ามีแผ่นออทติกที่ปรับปรุงภายในเครื่องรหัส

หากปัญหาคุณภาพสัญญาณได้รับการยืนยัน ภายใต้การหมุน แต่สายตรวจสอบสะอาด, แปลงเครื่อง Encoder.
