| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A860-0356-T001 |

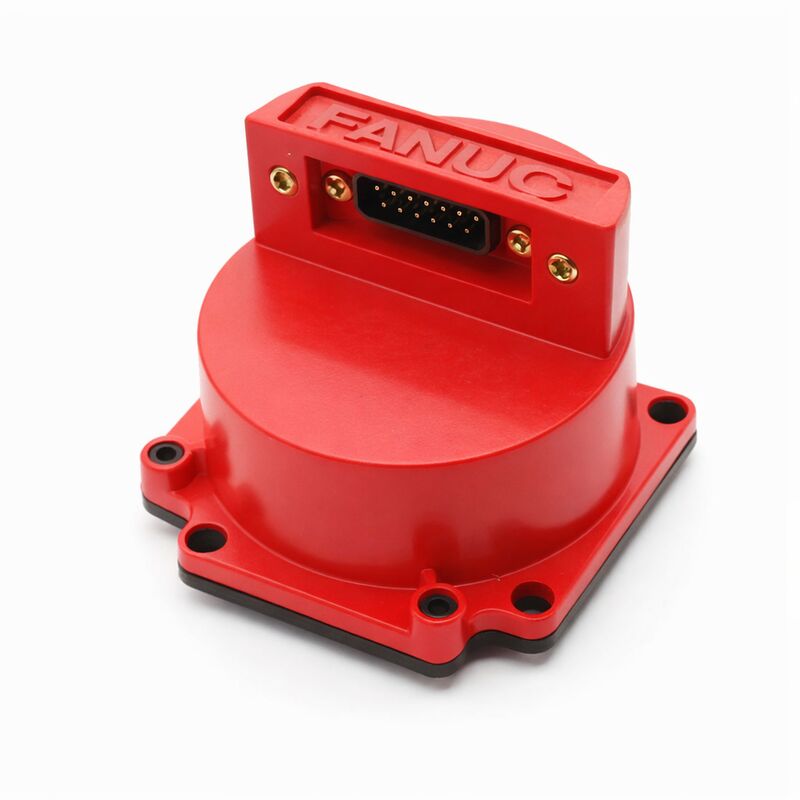

รายการFanuc A860-0356-T001เป็นเครื่องรหัสสัมพันธ์แบบคอมแพคต์ Serial Pulse C ที่ติดตั้งอยู่ในหมวกพลาสติกสีแดงขนาดเล็ก, ออกแบบโดยเฉพาะสําหรับมอเตอร์ขนาดเล็กและความเร็วสูงของ Fanuc S-series.
เครื่องยนต์ที่มันใช้งาน 0-0SP/3000, 1-0SP/3000,2-0SP/3000 และ SP ที่เกี่ยวข้อง (สปินด์เปอร์ชั่น) variants เป็นมอเตอร์คอมแพคต์ความเร็วสูงที่มีมิติทางกายภาพที่จําเป็นต้องมีตัวโคเดอร์ขนาดเล็กกว่า Series C.
ดังนั้นการสร้างกรอบขนาดเล็กของ T001 จึงไม่ใช่แค่ความสะดวกในการใช้ขนาดเท่านั้น มันคือความจําเป็นในการใช้งานในการติดตั้งมอเตอร์เหล่านี้
ถึงแม้จะคอมแพคต์ แต่ A860-0356-T001 ส่งผลให้ได้000,000 ppr การตอบสนองสมบูรณ์แบบของ Serial C เหมือนกับรุ่น Serial C ที่ใหญ่กว่าที่ใช้ในมอเตอร์ S-series มาตรฐานเครื่องยนต์ที่ได้รับการกําหนด SP โดยทั่วไปจะใช้ในแอปพลิเคชั่นที่ต้องการเครื่องขับเคลื่อนความเร็วสูงที่คอมแพคต์, spindles ส่วนสองบน lathes multi-turret, เครื่องขับกระจายเครื่องมือและเครื่องยนต์ความเร็วสูงคล้ายกันตําแหน่งงานที่ค่อนข้างเบา โดยที่แรงหมุนของเครื่องยนต์เซอร์โวโตร์ขนาดใหญ่ไม่ใช่ความต้องการหลัก แต่ความสามารถในการใช้ความเร็วและความแม่นยําในการตั้งตําแหน่ง.
โปรต็อกอลซีเรียลซีบน T001 เหมือนกับที่ใช้โดย A860-0356-T101 มากกว่า ทั้งคู่สื่อสารผ่าน Fanuc's serial encoder bus ที่ความละเอียด 1M pprทั้งคู่เป็นชนิดที่ต้องใช้แบตเตอรี่ในเครื่องขยายเสียง, และทั้งคู่มีความสอดคล้องกับรุ่น CNC เดียวกัน (Zero-C/D, 16A, 18A, 21A)
ความแตกต่างของขนาดทางกายภาพระหว่าง T001 และ T101 ถูกขับเคลื่อนโดยสิ้นเชิงโดยกรอบเครื่องยนต์
ฟานุคได้จัดอันดับ A290-0561-V574 เป็นหมายเลขลําดับอื่นสําหรับเครื่องรหัสนี้
เช่นเดียวกับอ้างอิงข้าม A860 ถึง A290 อื่น ๆ ในช่วงเครื่องปรับรหัส Fanuc ข้อความ A290 แสดงเส้นทางคัดลอกปัจจุบันสําหรับฟังก์ชันเครื่องปรับรหัสเดียวกัน
ความเหมาะสมทางกลและเครื่องเชื่อมระหว่าง A860-0356-T001 ของเดิมกับ A290-0561-V574 ควรได้รับการยืนยัน ก่อนที่จะยึดมั่นในตัวแปร A290 เป็นตัวแทนทางกายภาพโดยตรง
| ปริมาตร | มูลค่า |
|---|---|
| ประเภท Encoder | เครื่องรหัสจังหวะลําดับ C (1M ppr สมบูรณ์) |
| การแก้ไข | 1,000,000 ppr |
| บ้านพัก | หมวกพลาสติกสีแดงขนาดเล็ก |
| มอเตอร์ที่เข้ากันได้ | 0-0SP/3000, 1-0SP/3000, 2-0SP/3000 |
| ประเภทเครื่องยนต์ | รุ่น SP ความเร็วสูง S-series |
| ความเหมาะสมของ CNC | 0-C/D, 16A, 18A, 21A (เซอร์โวดิจิตอล) |
| ส่วนอื่นๆ | A290-0561-V574 |
| สามารถซ่อมแซมได้ | เปลี่ยน/แทนเท่านั้น |
เครื่องยนต์ชนิด SP ที่เครื่องรหัสนี้ใช้ทํางานด้วยความเร็ว 3000 รอบ / นาที ไม่เร็วมากตามมาตรฐาน CNC spindle แต่เร็วสําหรับเครื่องยนต์เซอร์โวการตั้งตําแหน่งในซีรีส์ Sเครื่องปรับรหัส ppr 1M สร้างเหตุการณ์อัพเดทตําแหน่ง 50 ล้านครั้งต่อวินาที, การให้วงจร servo ของ CNC เป็นกระแสข้อมูลตําแหน่งที่หนาแน่นเป็นพิเศษสําหรับการควบคุมความเร็วและตําแหน่ง
เรื่องนี้สําคัญมากในช่วงความเร็วต่ําของวงจรของมอเตอร์ซึ่งความเร็วที่ต่ํากว่าหมายถึงเหตุการณ์ตําแหน่งที่น้อยลงต่อหน่วยเวลา และคุณภาพการประเมินความเร็วจะขึ้นอยู่กับความละเอียดของโคเดอร์มากขึ้น.
รายละเอียด 1M ppr รับประกันว่าแม้กระทั่งในความเร็วต่ํา during ระหว่างการเคลื่อนไหวการตั้งตําแหน่งแม่นยํา, ตัวอย่างเช่น the servo loop มีข้อมูลตําแหน่งที่เพียงพอสําหรับการควบคุมที่เรียบร้อยและแม่นยํา
ความละเอียด 1M ppr ของโปรโตคอลซีเรียล C ยังหมายความว่าเมื่อใช้ฟังก์ชันเกียร์อาหารยืดหยุ่นใน CNC เพื่อตั้งหน่วยการตรวจจับละเอียด (ต่ําไป 0.01μm ระยะ)เครื่องรหัสความละเอียดเต็มของมอเตอร์ SP รองรับการตั้งค่าละเอียดเหล่านี้โดยไม่ต้องจํากัดการปรับปริมาณจากเครื่องรหัสเอง.
การออกแบบกรอบขนาดเล็กของ A860-0356-T001 ทําให้มันเป็นชิ้นส่วนเฉพาะสําหรับชนิดมอเตอร์เฉพาะไม่สามารถแลกเปลี่ยนได้กับ A860-0356-T101 ที่ใหญ่กว่า (ที่เข้ากับมอเตอร์รุ่น S แบบมาตรฐาน)แม้ว่าทั้งคู่จะมีรายละเอียด Serial C 1M ppr เดียวกัน
สําหรับเครื่องจักรที่มอเตอร์ SP ยังคงใช้งาน T001 เป็นเครื่องสํารองโคเดอร์ตรงเดียวสต็อคที่ยืนยันว่ามีอุดหนุนจากโปรแกรมการแลกเปลี่ยนรถยนต์และคลังสินค้าบริการที่บริหารเป็นช่องทางการซื้อกันหลัก; เนื่องจากฐานที่ติดตั้งของเครื่องยนต์ SP เล็กกว่าเมื่อเทียบกับเครื่องยนต์มาตรฐาน S-series, สต็อค T001 มีจํานวนน้อยกว่าสต็อค T101
คําถามที่ 1: อะไรทําให้มอเตอร์ 0-0SP, 1-0SP และ 2-0SP ต่างกันจากมอเตอร์ S-series แบบมาตรฐาน?
การกําหนด SP ในการตั้งชื่อมอเตอร์ของ Fanuc ปกติแสดงให้เห็นถึงมอเตอร์ที่ปรับปรุงให้กับการใช้งานสําหรับจุดประสงค์ของสปินด์.
รุ่น 0SP, 1SP, และ 2SP ในซีรีส์ S เป็นมอเตอร์ขนาดเล็กและความเร็วสูง เหมาะสําหรับสปินด์เลอร์รอง, สปินด์เลอร์เครื่องมือ, และตัวถือเครื่องมือที่ขับเคลื่อนบน lathes CNC หลายแกน,เมื่อพื้นที่ทางกายภาพสําหรับมอเตอร์มีข้อจํากัด และช่วงความเร็วในการทํางานได้รับความสําคัญ.
กรอบร่างกายที่เล็กกว่าเมื่อเทียบกับมอเตอร์ S-series มาตรฐานคือเหตุผลที่พวกเขาต้องการ A860-0356-T001 ที่คอมแพคต์มากกว่า A860-0356-T101 มาตรฐาน
Q2: โปรต็อกอล Serial C บน T001 มีความสอดคล้องกับเครื่องควบคุม CNC เหมือนกับเครื่อง Encoder Serial A (ครอบครัว T101) ไหม?
ครับ ครับ ทั้ง Serial A และ Serial C มีความสอดคล้องกับรุ่น Fanuc CNC เดียวกันคือ Zero-C, Zero-D และรุ่น 16A/18A/21Aอินเตอร์เฟซ servo ของ CNC จัดการโปรโตคอลทั้งสองผ่านพื้นฐานอินเตอร์เฟสเซเรียล Encoder เดียวกัน.
ปริมาตรเซอร์โวของ CNC ต้องตั้งค่าเพื่อระบุชนิดโคเดอร์ที่ถูกต้อง (Serial A หรือ Serial C) และความละเอียดสําหรับแกนแต่ละแกนการผสมผสาน Serial A และ Serial C บนแกนที่แตกต่างกันของเครื่องเดียวกันเป็นการยอมรับในการใช้งาน ตราบใดที่ปริมาตรถูกต้องสําหรับแกนแต่ละตัว.
Q3: เลขอะไหล่สํารอง A290-0561-V574
A290-0561-V574 เป็นเครื่องหมายสอดคล้องของ Fanuc สําหรับเครื่องจักรที่ A860-0356-T001 ไม่สามารถใช้ได้โดยตรงผ่านช่องทางมาตรฐานได้อีกต่อไปภาพยนตร์ขนาดเล็กที่สมบูรณ์แบบ ควรเท่ากับ.
ขนาดของบรรจุภัณฑ์ทางกายภาพ, เครื่องเชื่อม และการติดตั้งอาจแตกต่างกันระหว่างรุ่น A860 และ A290ยืนยันกับการติดตั้งเครื่องยนต์ที่มีอยู่ ก่อนสั่งซื้อ A290 เพื่อให้แน่ใจว่ามันเข้ากันได้.
การไม่เหมาะสมของส่วนเชื่อมหรือมิติการติดตั้ง ต้องการการปรับปรุงที่เพิ่มเวลาในการซ่อม
Q4: วิธีการวินิจฉัยอย่างไรเมื่อเครื่องที่มีมอเตอร์ SP แสดงสัญญาณเตือนการสื่อสาร Encoder บนแกนเดียว
เครื่องเตือนแกนเดียวจะหาจุดผิดพลาดไปยังเครื่องปรับรหัส สายเคเบิล หรือเครื่องกระตุ้นที่ให้บริการแกนนั้นตรวจสอบสายเคเบิลโคเดอร์ทั้งหมดที่ใช้จากตัวโคเดอร์ไปยังสายเชื่อมเครื่องขยายเสียงตรวจสอบทั้งสองปลายของเครื่องเชื่อมเพื่อติดต่อสปินที่สะอาดและติดตั้งอย่างเต็มที่
หากสายไฟฟ้าและสายเชื่อมไม่เสียหาย การเปลี่ยนสายไฟฟ้าการตอบสนอง Encoder ด้วยสายไฟฟ้าที่มีคุณภาพดีจากแกนอื่น
ถ้าสัญญาณเตือนเคลื่อนไปทางแกนอีกด้าน สายไฟผิดปกติ
หากมันยังคงอยู่บนแกนเดิมกับสายใหม่, เครื่อง Encoder หรือวงจรเข้าของเครื่องขยายเสียงของมันล้มเหลว ¢ เครื่อง Encoder ควรเปลี่ยนก่อนสรุปว่าเครื่องขยายเสียงผิดพลาด
Q5: มีความต้องการการเก็บเก็บเฉพาะสําหรับหน่วย A860-0356-T001 ที่เหลือที่ถือเป็นอะไหล่หรือไม่?
เก็บคอนโดเดอร์ที่เหลือไว้ในสภาพแวดล้อมที่สะอาดแห้ง ในอุณหภูมิห้อง (0 °C ถึง + 30 °C เป็นเป้าหมายที่คุ้มกันสําหรับการเก็บอิเล็กทรอนิกส์ทางแสงในระยะยาว)
Humidity below 70% and the absence of condensation are the most important environmental conditions — moisture inside the encoder housing degrades the optical disc and accelerates corrosion on the connector pins.
ให้เก็บเครื่อง Encoder ในบรรจุของเดิมหรือถุงป้องกันที่ปิดไว้จนถึงการติดตั้ง
หลีกเลี่ยงการจัดเก็บใกล้แหล่งสั่นแรงหรือสนามไฟฟ้าแม่เหล็ก ก่อนติดตั้งสํารองที่เก็บไว้นาน ให้หมุนหมุนแกนโคเดอร์ด้วยมือเพื่อตรวจสอบความเรียบของหมุนและตรวจสอบเครื่องเชื่อมสําหรับสัญญาณใด ๆ ของการเกรด ก่อนเชื่อมต่อกับเครื่องเสริมเสียง.
