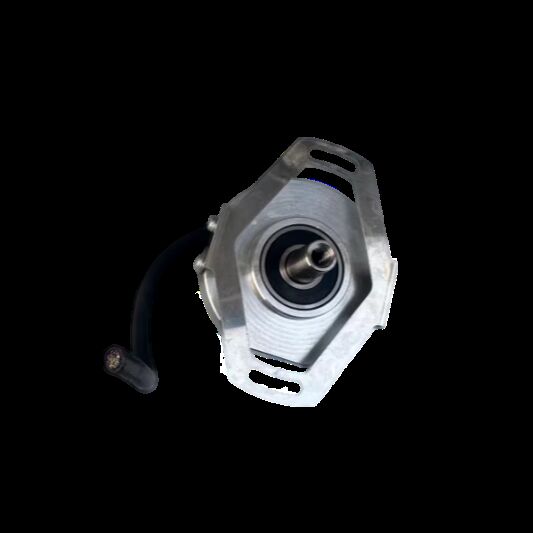

ตัวเข้ารหัสเซอร์โวมอเตอร์
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | HENGSTLER |
| ได้รับการรับรอง | CE / cULus Listed / RoHS 2002/95/EC |
| หมายเลขรุ่น | S21-2048.001 |
ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ –15 °C ถึง +120 °C จึงใช้กำลังมอเตอร์ได้อย่างเหมาะสมที่สุด
ความถี่จำกัดสูงพร้อมคุณภาพสัญญาณที่ยอดเยี่ยม ทำให้สามารถทำงานด้วยความเร็วสูงสุดและลดเวลาสูญเปล่าที่ไม่ก่อให้เกิดประโยชน์
ภูมิคุ้มกันต่อการรบกวนที่ยอดเยี่ยม (EN 61000-4-4, Class 4)
ความปลอดภัยในการทำงานสูงเนื่องจากการควบคุมสัญญาณและการตรวจสอบระบบ (แรงดันไฟฟ้าต่ำ, การปนเปื้อน, ความเสียหายของแผ่นดิสก์, อายุการใช้งานของ LED สิ้นสุด)
คุณภาพสัญญาณสูงผ่านการควบคุมและการชดเชยข้อผิดพลาด
การรับรอง:
CE / cULus Listed / RoHS 2002/95/EC
รายละเอียดผลิตภัณฑ์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางตัวเรือน | 53 มม. |
| เส้นผ่านศูนย์กลางเพลา | ทรงกรวย 1/10 |
| ระดับการป้องกันช่องรับเพลา (EN 60529) | IP40 |
| ระดับการป้องกันตัวเรือน (EN 60529) | IP40 |
| โหลดเพลาแนวแกน / แนวรัศมี | 20 N / 90 N (สำหรับเพลาตันทรงกรวย) |
| การเคลื่อนที่ตามแนวแกนของเพลาที่ติดตั้ง (เพลาฮับ) | ± 0.5 มม. |
| การส่ายตามแนวรัศมีของเพลาที่ประกบ (เพลาฮับ) | ± 0.1 มม. |
| ความเร็วสูงสุด | สูงสุด 12,000 รอบต่อนาที (ต่อเนื่อง), สูงสุด 15,000 รอบต่อนาที (ระยะสั้น) |
| แรงบิด | ≤ 1 Ncm |
| ความทนทานต่อการสั่นสะเทือน (DIN EN 60068-2-6) | ≤ 100 m/s² (10 … 2,000 Hz) |
| ความทนทานต่อแรงกระแทก (DIN EN 60068-2-27) | ≤ 1,000 m/s² (6 ms) |
| อุณหภูมิการทำงาน | –15 °C … +120 °C |
| อุณหภูมิในการจัดเก็บ | –20 °C … +80 °C |
| วัสดุตัวเรือน | อลูมิเนียม |
| น้ำหนัก | ประมาณ 170 กรัม |
| การเชื่อมต่อ | ขั้วต่อ PCB และสายเคเบิล |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| การออกแบบทั่วไป | ตามมาตรฐาน DIN EN 61010-1, ระดับการป้องกัน III, ระดับมลพิษ 2, ระดับแรงดันเกิน II |
| แรงดันไฟฟ้า | DC 5 V ±10 % |
| กระแสสูงสุดเมื่อไม่มีโหลด | 120 mA |
| สัญญาณอ้างอิง R | > 0.4 V (1 พัลส์ต่อรอบ) |
| สัญญาณ Commutation C, D | Sine – Cosine 1 Vpp (1 คาบต่อรอบ) |
| สัญญาณ Incremental (อุปกรณ์เสริม) | Sinus-Cosinus 1 Vpp |
| จำนวนพัลส์ | 2048 |
| ความถี่จำกัด 3 dB | 500 kHz |
| ความแม่นยำสัมบูรณ์ | ±35″ |
