| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | E6C3-AG5C |

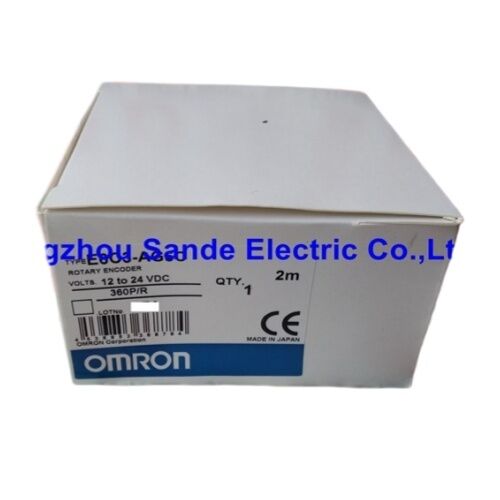

หมายเลขชิ้นส่วน: E6C3-AG5C 360P/R
ผู้ผลิต: Omron (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: Absolute Rotary Encoder
ความละเอียด: 360 PPR (9-บิต)
E6C3-AG5C รู้ตำแหน่งของตัวเองเมื่อเปิดเครื่อง นี่คือความแตกต่างที่ใช้งานได้จริงระหว่างเอนโค้ดเดอร์แบบสัมบูรณ์และแบบเพิ่มค่าในการทำงานของเครื่องจักรในแต่ละวัน เอนโค้ดเดอร์แบบเพิ่มค่าจะนับพัลส์จากจุดอ้างอิง — หากไฟฟ้าดับ การนับจะหายไป เครื่องจักรจะต้องทำการโฮมก่อนที่จะกลับมาผลิตได้ เอนโค้ดเดอร์แบบสัมบูรณ์จะส่งรหัสเฉพาะสำหรับมุมเพลาแต่ละมุม เมื่อเปิดเครื่องอีกครั้ง ตำแหน่งจะพร้อมใช้งานทันที — ไม่ต้องเคลื่อนที่ ไม่ต้องมีรอบการโฮม ไม่ต้องเสียเวลาในการผลิต
ที่ 360 PPR (ความละเอียด 9 บิต) แต่ละตำแหน่งจาก 360 ตำแหน่งรอบเพลาจะมีรหัสเอาต์พุตที่ไม่ซ้ำกัน มุมเพลาจะทราบค่าภายในหนึ่งองศาเสมอ นี่เพียงพอสำหรับการใช้งานที่ E6C3-AG5C มุ่งเป้าไปที่: ตัวกำหนดตำแหน่งลูกเบี้ยว, การจัดตำแหน่งสายพานลำเลียง, โต๊ะหมุน, การลงทะเบียนสายการผลิตบรรจุภัณฑ์ และการซิงโครไนซ์เครื่องอัด — การใช้งานทั้งหมดที่การทราบตำแหน่งเชิงมุมที่แน่นอนในขณะใดขณะหนึ่งมีความสำคัญมากกว่าการทราบความแตกต่างของเศษส่วนองศาภายในตำแหน่งเดียว
รหัส Gray เป็นตัวเลือกที่เหมาะสมสำหรับเอนโค้ดเดอร์แบบสัมบูรณ์ ในระบบไบนารีมาตรฐาน บิตหลายบิตสามารถเปลี่ยนแปลงพร้อมกันได้ที่การเปลี่ยนตำแหน่งบางตำแหน่ง — สร้างหน้าต่างสั้นๆ ที่เอาต์พุตไม่ชัดเจน รหัส Gray จะเปลี่ยนเพียงบิตเดียวในการเปลี่ยนแต่ละครั้ง ทำให้ความไม่ชัดเจนนี้หมดไปโดยสิ้นเชิง สำหรับการตรวจจับเชิงมุมบนเครื่องจักรที่มีรอบการทำงานสูง คุณสมบัติการเปลี่ยนแปลงบิตเดียวต่อขั้นตอนนี้จะช่วยขจัดข้อผิดพลาดตำแหน่งประเภทหนึ่งที่อาจต้องใช้การกรองหรือการตรวจจับข้อผิดพลาดเพื่อจัดการ
E6C3-AG5C ได้รับการออกแบบมาเพื่อทำงานโดยตรงกับ Omron H8PS Cam Positioner สำหรับการควบคุมเอาต์พุตตามตำแหน่งเชิงมุม H8PS จะอ่านเอาต์พุต Gray code ของเอนโค้ดเดอร์และสลับช่องเอาต์พุตได้สูงสุด 8 ช่องที่ตำแหน่งเชิงมุมที่ผู้ใช้ตั้งโปรแกรมไว้ — ควบคุมโซลินอยด์ตั้งเวลา คลัตช์ หรืออุปกรณ์ส่งสัญญาณในเครื่องอัด เครื่องบรรจุภัณฑ์ หรือเครื่องประกอบ การรวมกันนี้ให้การควบคุมลูกเบี้ยวที่ตั้งโปรแกรมได้โดยไม่ต้องใช้ลูกเบี้ยวเชิงกลหรือแผ่นดิสก์ตั้งเวลา
| พารามิเตอร์ | ค่า |
|---|---|
| ความละเอียด | 360 PPR (9-บิต) |
| รหัสเอาต์พุต | รหัส Gray |
| เอาต์พุต | NPN open collector |
| แหล่งจ่ายไฟ | 12–24V DC |
| กระแสสูงสุด | 35 mA |
| ความถี่สูงสุด | 20 kHz |
| ความเร็วสูงสุด | 5,000 rpm |
| เพลา | 8mm SUS303 สแตนเลส |
| โครงสร้าง | อะลูมิเนียม 50 มม. |
| การป้องกัน | IP65 |
| อุณหภูมิการทำงาน | −10°C ถึง +70°C |
คำถามที่ 1: E6C3-AG5C จะเก็บข้อมูลตำแหน่งหลังจากไฟฟ้าดับหรือไม่?
ใช่ เอนโค้ดเดอร์แบบสัมบูรณ์จะส่งรหัสเฉพาะสำหรับมุมเพลาแต่ละมุม — ปิดเครื่อง เปิดเครื่อง และตำแหน่งจะปรากฏที่เอาต์พุตทันที ไม่จำเป็นต้องมีรอบการโฮม นี่คือข้อได้เปรียบในการทำงานพื้นฐานเหนือเอนโค้ดเดอร์แบบเพิ่มค่า
คำถามที่ 2: ความแตกต่างระหว่าง E6C3-AG5C และ E6C3-AG5C-C คืออะไร?
คำต่อท้าย -C บ่งชี้ว่าเป็นการสิ้นสุดด้วยขั้วต่อ แทนที่จะเป็นสายไฟเปล่า ทั้งสองมีคุณสมบัติทางไฟฟ้าและทางกลเหมือนกัน การเลือกขึ้นอยู่กับความชอบในการเดินสายและว่ามีขั้วต่อที่เข้าคู่กันอยู่ในการติดตั้งแล้วหรือไม่
คำถามที่ 3: เอนโค้ดเดอร์นี้สามารถเชื่อมต่อโดยตรงกับโมดูลอินพุตดิจิทัล PLC มาตรฐานได้หรือไม่?
ในกรณีส่วนใหญ่ ใช่ เอาต์พุต NPN open collector เข้ากันได้กับอินพุตดิจิทัลแบบ sourcing (PNP) บน PLC ของ Omron, Siemens และ Mitsubishi ตรวจสอบว่าช่วงแรงดันไฟฟ้าอินพุตของ PLC ตรงกับแหล่งจ่ายไฟ 12–24V และอิมพีแดนซ์อินพุตเข้ากันได้กับพิกัดกระแสเอาต์พุต 35 mA
คำถามที่ 4: จะเกิดอะไรขึ้นเมื่อความเร็วเกิน 5,000 รอบต่อนาที?
การทำงานเกินความเร็วสูงสุดที่กำหนดมีความเสี่ยงต่อปัญหาความสมบูรณ์ของสัญญาณและการสึกหรอของตลับลูกปืนที่เร่งขึ้น หมายเหตุ: ที่ความเร็ว 5,000 รอบต่อนาทีพอดีกับ 360 PPR ความถี่เอาต์พุตจะอยู่ที่ 30 kHz แล้ว — สูงกว่าข้อกำหนดการสลับทางไฟฟ้า 20 kHz ดังนั้นขีดจำกัดความเร็วทางกลจึงเป็นข้อจำกัดที่มีประสิทธิภาพสำหรับความละเอียดนี้
คำถามที่ 5: E6C3-AG5C เหมาะสำหรับสภาพแวดล้อมที่ต้องล้างทำความสะอาดหรือไม่?
IP65 ครอบคลุมฝุ่นและละอองน้ำแรงดันต่ำ — เพียงพอสำหรับการสัมผัสกับน้ำกระเซ็นและการทำความสะอาดทางอ้อม ไม่ได้ให้คะแนนสำหรับการจุ่มหรือการล้างด้วยแรงดันสูง (IP69K) สำหรับสภาพแวดล้อมการแปรรูปอาหารหรือเครื่องดื่มที่มีการทำความสะอาดด้วยแรงดันสูงที่รุนแรง โปรดตรวจสอบว่าแรงดันและสารเคมีในการทำความสะอาดอยู่ในพารามิเตอร์ IP65
