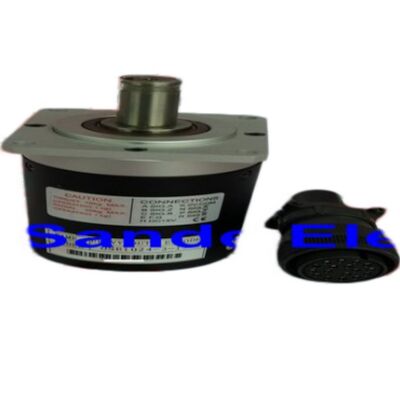

มิตซูบิชิ อิเล็คทริค OSE1024-3-15-8 ออปติคัล ชาฟท์ เอนโค้ดเดอร์ — การป้อนกลับแกนหมุน CNC, 1024 P/R

ยี่ห้อ: มิตซูบิชิ อิเล็คทริค / เนมิคอน (Nidec-Nemicon)

ประเภท: อินครีเมนทัล ออปติคัล ชาฟท์ เอนโค้ดเดอร์

หมายเลขชิ้นส่วน: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

สภาพ: ใหม่

ความพร้อมใช้งาน: มีในสต็อก — จัดส่งรวดเร็วทั่วโลก

เอนโค้ดเดอร์ที่ทำให้แกนหมุน CNC เที่ยงตรง

การป้อนกลับแกนหมุนไม่ใช่เรื่องน่าตื่นเต้น — จนกว่าจะเสีย เมื่อออปติคัลเอนโค้ดเดอร์เริ่มส่งสัญญาณผิดพลาดบนแกนหมุน CNC เครื่องจักรทั้งหมดจะใช้งานไม่ได้: การต๊าปแบบแข็งจะเชื่อถือไม่ได้ วงจรการเกลียวจะเกิดข้อผิดพลาด และการวางตำแหน่งแกน C จะเบี่ยงเบนไปจากค่าที่ยอมรับได้ เครื่องจักรทำงานได้ปกติ ระบบควบคุมทำงานได้ปกติ แต่หากไม่มีสัญญาณตำแหน่งที่ชัดเจนและแม่นยำจากแกนหมุน สิ่งเหล่านั้นก็ไม่มีความหมาย

ระบุ มิตซูบิชิ อิเล็คทริค OSE1024-3-15-8 คือออปติคัล ชาฟท์ เอนโค้ดเดอร์ที่ระบบ CNC ของมิตซูบิชิ — และเครื่องจักร Mazak ที่สร้างขึ้นรอบๆ — พึ่งพาสำหรับการป้อนกลับแกนหมุนนั้น เป็นโรตารีเอนโค้ดเดอร์แบบอินครีเมนทัลที่สร้าง 1024 พัลส์ต่อรอบ ออกแบบมาเพื่อติดตั้งโดยตรงบนเพลาแกนหมุนและส่งเอาต์พุตเฟส A, B และ Z ที่สม่ำเสมอไปยังระบบควบคุม CNC ภายใต้สภาวะการตัดเฉือนอย่างต่อเนื่อง

หากคุณกำลังประสบปัญหาข้อผิดพลาดของเอนโค้ดเดอร์บนศูนย์กลางเครื่องจักรกล เครื่องกลึง หรือศูนย์กลางการหมุนที่ควบคุมด้วยมิตซูบิชิ นี่คือชิ้นส่วนที่คุณน่าจะต้องใช้

ข้อมูลจำเพาะผลิตภัณฑ์

ข้อมูลจำเพาะได้มาจากข้อมูลผลิตภัณฑ์ของ Nemicon / Nidec-Nemicon และเอกสารอ้างอิงไขว้ที่ตรวจสอบแล้ว

เอนโค้ดเดอร์นี้ทำงานอย่างไร — และเหตุใด 1024 P/R จึงมีความสำคัญต่อ CNC

เอนโค้ดเดอร์แบบอินครีเมนทัลจะสร้างชุดพัลส์เมื่อเพลาหมุน OSE1024-3-15-8 สร้างพัลส์ 1,024 พัลส์ที่เว้นระยะเท่ากันต่อการหมุนเต็มรอบผ่านช่องสัญญาณ A และ B ช่องสัญญาณทั้งสองนี้จะเหลื่อมกัน 90 องศา — การกำหนดค่าที่เรียกว่า เอาต์พุตควอดราเจอร์ — ซึ่งช่วยให้ระบบควบคุมสามารถกำหนดทั้งความเร็วและทิศทางการหมุนได้พร้อมกันเอาต์พุตที่สามคือ Z-เฟส (ดัชนีพัลส์)

จะทำงานเพียงครั้งเดียวต่อรอบที่ตำแหน่งเชิงมุมคงที่ นี่คือวิธีที่ระบบควบคุม CNC ค้นหาตำแหน่งอ้างอิงแกนหมุนหลังจากปิดเครื่อง และเป็นสิ่งที่ทำให้คุณสมบัติเช่นการต๊าปแบบแข็งและการเกลียวแบบจุดเดียวทำงานได้อย่างน่าเชื่อถือ หากไม่มี Z-พัลส์ที่ชัดเจน แกนหมุนจะไม่สามารถสร้างความสัมพันธ์เฟสที่สม่ำเสมอกับระบบควบคุมได้ — และการทำงานเหล่านั้นจะล้มเหลวที่ 1,024 พัลส์ต่อรอบ ระบบควบคุมจะได้รับการอัปเดตตำแหน่ง 1,024 ครั้งต่อการหมุนแกนหมุนแต่ละครั้ง

ซึ่งแปลเป็นความละเอียดเชิงมุม 0.352 องศาต่อพัลส์ — ละเอียดเพียงพอสำหรับความต้องการในการซิงโครไนซ์ของการควบคุมแกนหมุน CNC สมัยใหม่เอนโค้ดเดอร์นี้ใช้ที่ไหนOSE1024-3-15-8 ถูกระบุว่าเป็นอุปกรณ์ดั้งเดิมบนเครื่องมือเครื่องจักร CNC ที่ใช้ระบบ CNC ของมิตซูบิชิ และปรากฏอย่างกว้างขวางในฐานการติดตั้งของ

Mazak

ศูนย์กลางเครื่องจักรแนวตั้งและแนวนอน ศูนย์กลางการหมุน และเครื่องจักรแบบมัลติทาสกิ้งที่ติดตั้งระบบควบคุมของมิตซูบิชิคำถามที่ 2: "-8" ที่ท้ายหมายเลขชิ้นส่วนหมายถึงอะไร และมีความสำคัญหรือไม่?การต๊าปแบบแข็ง

— การใช้งานเอนโค้ดเดอร์แกนหมุนที่ต้องการมากที่สุด ระบบควบคุมต้องซิงโครไนซ์การหมุนของแกนหมุนอย่างแม่นยำกับการเคลื่อนที่ของแกน Z ในทุกรอบการเกลียว สัญญาณเอนโค้ดเดอร์ที่เสื่อมสภาพจะทำให้ดอกต๊าปหัก ข้อผิดพลาดของเกลียว หรือข้อผิดพลาดในการติดตามแกน นี่มักจะเป็นอาการแรกที่ช่างสังเกตเห็นเมื่อ OSE1024-3-15-8 เริ่มทำงานผิดพลาด

การวางตำแหน่งแกน C — บนศูนย์กลางการหมุนที่มีเครื่องมือแบบสด แกนหมุนจะทำหน้าที่เป็นแกน C แบบหมุนสำหรับการดำเนินการกัด เจาะ และเจาะไขว้ การวางตำแหน่งที่แม่นยำขึ้นอยู่กับความสามารถของเอนโค้ดเดอร์ในการส่งจำนวนพัลส์ที่สม่ำเสมอและข้อมูลอ้างอิง Z-เฟสที่เชื่อถือได้

การซิงโครไนซ์การเกลียวและการหมุน — การเกลียวแบบจุดเดียวบนเครื่องกลึงต้องการให้เครื่องมือเข้าสู่เส้นทางเกลียวเดียวกันในแต่ละรอบ เอนโค้ดเดอร์แกนหมุนให้การซิงโครไนซ์ตำแหน่งที่ทำให้สิ่งนั้นเป็นไปได้

การตรวจสอบความเร็วแกนหมุน — นอกเหนือจากการวางตำแหน่ง ระบบควบคุมจะใช้การป้อนกลับของเอนโค้ดเดอร์เพื่อตรวจสอบและควบคุมความเร็วแกนหมุนจริงเทียบกับค่าที่สั่ง — สำคัญอย่างยิ่งสำหรับการควบคุมความเร็วพื้นผิวในโหมดการหมุนความเร็วพื้นผิวคงที่

การอ้างอิงไขว้และความเข้ากันได้OSE1024-3-15 ได้รับการยืนยันว่าเข้ากันได้กับการอ้างอิงเทียบเท่าหลายรายการ รวมถึง Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa และ Tamagawa TS1508 รุ่นต่างๆ

การอ้างอิงไขว้มีประโยชน์สำหรับโรงงานที่พบ OSE1024-3-15-8 ที่ระบุภายใต้แคตตาล็อกซัพพลายเออร์ที่แตกต่างกัน ข้อมูลจำเพาะหลัก — 1024 P/R, 5V DC, เอาต์พุตอินครีเมนทัล 3 ช่องสัญญาณ, เพลา 5/8 นิ้ว — ยังคงสม่ำเสมอตลอดการอ้างอิงเทียบเท่าเหล่านี้

การอ้างอิงไขว้

ผู้ผลิต

OSE1024-3-15-8 เป็นอุปกรณ์ออปติคัลที่มีความแม่นยำซึ่งมีอายุการใช้งานขึ้นอยู่กับสภาวะแวดล้อมอย่างมาก: ความร้อน การปนเปื้อน การสั่นสะเทือน และอายุ ล้วนมีส่วนทำให้เกิดการเสื่อมสภาพ นี่คือสัญญาณเตือนที่พบบ่อยที่สุดว่าเอนโค้ดเดอร์กำลังจะเสีย:

ข้อผิดพลาดในการต๊าปแบบแข็งหรือดอกต๊าปหัก

— ระบบควบคุมไม่สามารถรักษาการซิงโครไนซ์แกนหมุนกับฟีดได้เมื่อพัลส์ของเอนโค้ดเดอร์ไม่สม่ำเสมอหรือขาดหายไป

ความล้มเหลวในการวางแนวแกนหมุน — เครื่องจักรหยุดทำงานระหว่างรอบการวางแนว หรือแกนหมุนเกินตำแหน่งเป้าหมายซ้ำๆ ซึ่งมักบ่งชี้ถึงสัญญาณ Z-เฟสที่เสื่อมสภาพหรือมีสัญญาณรบกวน

รหัสแจ้งเตือนบนระบบควบคุม CNC — ระบบ CNC ของมิตซูบิชิจะสร้างการแจ้งเตือนเฉพาะที่เกี่ยวข้องกับเอนโค้ดเดอร์แกนหมุนเมื่อสัญญาณป้อนกลับต่ำกว่าพารามิเตอร์ที่คาดไว้ รหัสแจ้งเตือนที่เกี่ยวข้องกับการเบี่ยงเบนการป้อนกลับแกนหมุนหรือข้อผิดพลาดในการสื่อสารของเอนโค้ดเดอร์เป็นตัวบ่งชี้โดยตรง

ข้อผิดพลาดในการเกลียวเป็นครั้งคราว — ข้อผิดพลาดระยะพิทช์เกลียวเป็นครั้งคราวแต่ไม่สม่ำเสมอระหว่างการหมุนแบบจุดเดียว โดยเฉพาะอย่างยิ่งที่ความเร็วแกนหมุนต่ำซึ่งความสมบูรณ์ของสัญญาณมีความสำคัญสูงสุด

การแสดงผลความเร็วแกนหมุนที่ผิดปกติ — การแสดงผลความเร็วแกนหมุนของระบบควบคุมผันผวนหรือแสดงค่าที่ไม่น่าเชื่อถือแม้ที่ความเร็วที่สั่งคงที่

หากอาการเหล่านี้ปรากฏบนเครื่องจักรที่ใช้เอนโค้ดเดอร์นี้ การเปลี่ยน OSE1024-3-15-8 เป็นขั้นตอนแรกมาตรฐานก่อนที่จะดำเนินการวินิจฉัยที่ซับซ้อนยิ่งขึ้นหมายเหตุเกี่ยวกับการจัดหาและความพร้อมใช้งาน

OSE-1024-3-15-8 ถูกระบุว่าเลิกผลิตโดยผู้ผลิตดั้งเดิม สต็อกในตลาดมีอยู่ส่วนใหญ่ผ่านช่องทางสต็อกส่วนเกินทางอุตสาหกรรมและซัพพลายเออร์ชิ้นส่วน CNC เฉพาะทางที่เก็บสินค้าคงคลังสำหรับฐานการติดตั้งขนาดใหญ่ของเครื่องมือเครื่องจักรที่ควบคุมด้วยมิตซูบิชิซึ่งยังคงให้บริการผลิตอยู่ทั่วโลก

หน่วยที่พร้อมใช้งานผ่านซัพพลายเออร์สต็อกส่วนเกินที่น่าเชื่อถือมักจะได้รับการทดสอบก่อนขายและมาพร้อมกับการรับประกัน — ทางเลือกที่ใช้งานได้จริงและคุ้มค่าแทนชิ้นส่วนทดแทน OEM ซึ่งอาจไม่สามารถหาได้อีกต่อไปผ่านช่องทางการจัดจำหน่ายมาตรฐาน

เมื่อสั่งซื้อ ให้ยืนยันหมายเลขชิ้นส่วนเต็ม รวมถึง

ส่วนต่อท้าย -8

ซึ่งระบุการกำหนดค่าขั้วต่อ 8 พิน มีรุ่นที่มีการกำหนดค่าขั้วต่อที่แตกต่างกัน (เช่น -68 หรือ -68-8) ในตระกูล OSE1024-3-15 และอาจไม่ใช่การเปลี่ยนโดยตรงโดยไม่ต้องตรวจสอบการเดินสายขั้วต่อของเครื่องจักรของคุณการกำหนดค่าขั้วต่อ 8 พินOSE1024-3-15-8 โดยสรุป:

อินครีเมนทัล ออปติคัล เอนโค้ดเดอร์ 1024 P/R, 5V DC, เพลา 5/8", ขั้วต่อ 8 พิน, ความเร็วที่กำหนด 800 RPM, เอาต์พุตควอดราเจอร์ A/B/Z ออกแบบมาสำหรับการป้อนกลับแกนหมุน CNC บนศูนย์กลางเครื่องจักรที่ควบคุมด้วยมิตซูบิชิและเครื่องจักร Mazak ชิ้นส่วน OEM ที่เลิกผลิต — มีสต็อกส่วนเกินสำหรับการบำรุงรักษาและเปลี่ยนทดแทน

คำถามที่พบบ่อยคำถามที่ 1: เครื่องจักร CNC และระบบควบคุมใดที่ OSE1024-3-15-8 ออกแบบมาสำหรับ?

OSE1024-3-15-8 เป็นเอนโค้ดเดอร์แกนหมุนที่ใช้บนเครื่องมือเครื่องจักร CNC ที่ติดตั้ง

ระบบ CNC ของมิตซูบิชิ

รวมถึงระบบควบคุมซีรีส์ M50, M60, M64, M500, M700 และที่เกี่ยวข้อง ปรากฏเป็นอุปกรณ์ดั้งเดิมบนเครื่องจักร Mazak หลากหลายประเภท ทั้งศูนย์กลางเครื่องจักรและศูนย์กลางการหมุนที่สร้างขึ้นด้วยระบบควบคุมของมิตซูบิชิ — โดยเฉพาะรุ่นที่ผลิตตั้งแต่ปลายทศวรรษ 1980 ถึง 2000 หากเครื่องจักร Mazak หรือเครื่องจักรที่ควบคุมด้วยมิตซูบิชิของคุณกำลังสร้างการแจ้งเตือนเอนโค้ดเดอร์แกนหมุน หรือประสบปัญหาการต๊าปแบบแข็ง เอนโค้ดเดอร์นี้เป็นเป้าหมายการวินิจฉัยหลักคำถามที่ 2: "-8" ที่ท้ายหมายเลขชิ้นส่วนหมายถึงอะไร และมีความสำคัญหรือไม่?

ส่วนต่อท้าย -8

ระบุ การกำหนดค่าขั้วต่อ 8 พิน บนเอนโค้ดเดอร์นี้ ในตระกูลผลิตภัณฑ์ OSE1024-3-15 มีการกำหนดค่าขั้วต่อที่แตกต่างกัน — ที่พบบ่อยที่สุดคือ -68 (การกำหนดค่าแบบมัลติพินที่แตกต่างกัน) และ -8 สิ่งเหล่านี้ไม่สามารถใช้แทนกันได้โดยไม่ต้องเดินสายเคเบิลเอนโค้ดเดอร์ของเครื่องจักรใหม่ ตรวจสอบหมายเลขชิ้นส่วนเต็มเสมอ รวมถึงส่วนต่อท้าย ให้ตรงกับเอนโค้ดเดอร์ที่ติดตั้งในเครื่องจักรของคุณก่อนสั่งซื้อ หากคุณกำลังเปลี่ยนหน่วยที่เสีย วิธีที่ปลอดภัยที่สุดคือการจับคู่หมายเลขชิ้นส่วนที่สมบูรณ์ตามที่ปรากฏบนฉลากเอนโค้ดเดอร์คำถามที่ 3: ฉันสามารถใช้ Tamagawa TS1508 หรือ SANSEI NE-1024-2MDa เป็นชิ้นส่วนทดแทนโดยตรงสำหรับ OSE1024-3-15-8 ได้หรือไม่?หน่วยเหล่านี้ได้รับการยืนยันว่าเทียบเท่ากันในแง่ของความละเอียด แรงดันไฟฟ้า และประเภทเอาต์พุต — ทั้งหมดสร้าง 1024 P/R ที่ 5V DC พร้อมเอาต์พุตควอดราเจอร์ A, B, Z อย่างไรก็ตาม

ต้องตรวจสอบการเชื่อมต่อพินของขั้วต่อทางกายภาพและความเข้ากันได้ของสายเคเบิล

ก่อนที่จะแทนที่หน่วยหนึ่งด้วยอีกหน่วยหนึ่ง การอ้างอิงไขว้เทียบเท่ากันในระดับสัญญาณ แต่ความแตกต่างของการเดินสายขั้วต่อระหว่างรุ่นต่างๆ อาจต้องมีการปรับเปลี่ยน หากไม่แน่ใจ ให้ปรึกษากับแผนภาพการเดินสายสำหรับรุ่นเครื่องจักรเฉพาะของคุณก่อนที่จะเปลี่ยนชิ้นส่วนอ้างอิงไขว้คำถามที่ 4: ฉันจะทราบได้อย่างไรว่าเอนโค้ดเดอร์แกนหมุนของฉันเสีย เทียบกับสายเคเบิลเอนโค้ดเดอร์ หรือการ์ดควบคุม CNC?ลำดับการทำงานภาคสนามที่เป็นประโยชน์: ขั้นแรก ตรวจสอบสายเคเบิลเอนโค้ดเดอร์เพื่อหาความเสียหายทางกายภาพ พินงอ การปนเปื้อนที่ขั้วต่อ หรือการป้องกันที่แตก — ข้อผิดพลาดของสายเคเบิลเป็นเรื่องปกติและแก้ไขได้ง่ายกว่าการเปลี่ยนเอนโค้ดเดอร์ จากนั้น ตรวจสอบประวัติการแจ้งเตือนบนระบบควบคุม CNC เพื่อระบุรหัสข้อผิดพลาดเฉพาะ การแจ้งเตือนของระบบ CNC ของมิตซูบิชิจะแยกแยะระหว่างข้อผิดพลาดระดับสัญญาณของเอนโค้ดเดอร์ และข้อผิดพลาดในการสื่อสารหรือพลังงาน หากการแจ้งเตือนเกิดขึ้นซ้ำหลังจากเสียบสายเคเบิลใหม่ และเครื่องจักรแสดงข้อผิดพลาดในการต๊าปแบบแข็ง หรือความล้มเหลวในการวางแนวแกนหมุน เอนโค้ดเดอร์เองเป็นสาเหตุที่เป็นไปได้มากที่สุด การทดสอบด้วยเอนโค้ดเดอร์ทดแทนที่ใช้งานได้ดีเป็นขั้นตอนการยืนยันที่แน่นอน

คำถามที่ 5: เอนโค้ดเดอร์นี้มีจำหน่ายแบบใหม่ในกล่อง หรือเป็นเพียงหน่วยที่ได้รับการปรับปรุงใหม่?

OSE1024-3-15-8 ได้รับการเลิกผลิตโดยมิตซูบิชิ อิเล็คทริค ซึ่งหมายความว่าจะไม่ได้รับการผลิตหรือจำหน่ายผ่านช่องทางการจัดจำหน่าย OEM มาตรฐานอีกต่อไป หน่วยที่พร้อมใช้งานในตลาดในปัจจุบันเป็น

สต็อกเก่าใหม่ (NOS)

— หน่วยที่ยังไม่ได้ใช้จากรอบการผลิตเดิมที่เก็บไว้ในคลังสินค้า หรือ หน่วยที่ได้รับการปรับปรุงใหม่โดยมืออาชีพ ซึ่งได้รับการทำความสะอาด ทดสอบ และตรวจสอบก่อนขายใหม่ ทั้งสองเป็นทางเลือกที่ถูกต้องสำหรับการบำรุงรักษา CNC; สต็อกเก่าใหม่เป็นที่ต้องการเมื่อมีอยู่ แต่หน่วยที่ได้รับการปรับปรุงใหม่ที่ผ่านการทดสอบอย่างสมบูรณ์จากซัพพลายเออร์ที่น่าเชื่อถือเป็นทางเลือกที่สมเหตุสมผลซึ่งได้รับการสนับสนุนจากการรับประกันบริการ ตรวจสอบกระบวนการทดสอบและการรับประกันของซัพพลายเออร์ก่อนซื้อ
