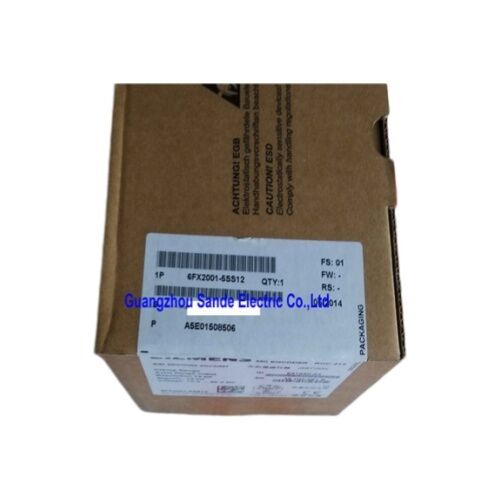

ซีเมนส์ 6FX2001-5SS12 Absolute Value Encoder

หมุนเดียว 13 บิท SSI ริมฟลิ่ง IP67 สร้างขึ้นสําหรับระบบนิเวศการควบคุมการเคลื่อนไหวของซีเมนส์

ความ ชัดเจน ที่ ไม่ จําเป็น ต้อง มี การ เริ่มต้น ก่อน

ทุกครั้งที่เครื่องใช้งานเปิดเครื่อง เครื่อง Encoder เริ่มต้นจากศูนย์ และทํางานกลับไปที่จุดอ้างอิงที่รู้จักและนํามาซึ่งความผิดพลาดการตั้งทางบางครั้ง เมื่อสิ่งที่ผิดพลาดกลางวงจร.

ซีเมนส์ 6FX2001-5SS12 ใช้วิธีการที่แตกต่างกันมันออกรหัสตําแหน่งที่เป็นเอกลักษณ์สําหรับตําแหน่งมุมแต่ละอัน ตลอดช่วง 360 ° ล้วนๆ จากเวลาที่พลังงานถูกใช้ไม่มีการวิ่งอ้างอิง ไม่มีการสูญเสียข้อมูลตําแหน่ง ระบบควบคุมรู้ว่าแกนอยู่ตรงไหน

รายละเอียดเทคนิค

ความละเอียด 13 บิต

13 บิท แปลว่า 8,192 ตําแหน่งแยกต่อการหมุน โดยวิธีอื่นแล้ว เครื่อง Encoder จะแก้ไขการเคลื่อนไหวมุมลงประมาณ 0.044 ° ต่อขั้นตอนรวมกันกับความแม่นยําทางกลของ ± 27 แอร์ควินาที.0074° หน่วยความละเอียดระดับนี้เหมาะกับงานควบคุมการเคลื่อนไหวที่ต้องการซึ่งการซ้ําตําแหน่งมีผลต่อคุณภาพของชิ้นโดยตรง

สําหรับข้อเทียบ: ในรัศมี 100 มิลลิเมตร ± 27 แอร์คเซกอนด์ ตรงกับความไม่แน่นอนทางเส้นตรงประมาณ ± 0.013 มิลลิเมตร นั่นคือความอดทนที่สําคัญในการกําหนดรูปของเครื่องมือระบบควบคุมสานหุ่นยนต์และอุปกรณ์การประกอบความแม่นยํา

อินเตอร์เฟซ SSI ✅ น่าเชื่อถือ, สะท้อนเสียง

อินเตอร์เฟซซีรีย์ซินครอน (SSI) เป็นเครื่องมือที่ใช้ในการตรวจจับตําแหน่งในอุตสาหกรรมมาหลายทศวรรษ และมีเหตุผลดีซึ่งทําให้มันมีภูมิคุ้มกันแรงต่อเสียงเสียงไฟฟ้าในสภาพแวดล้อมที่มีเครื่องขับเคลื่อนความถี่แปร, มอเตอร์ขนาดใหญ่, หรือแหล่ง EMI อื่น ๆ ที่ทํางานใกล้เคียง

SSI ยังเป็นตัวกําหนด: เครื่องควบคุมเริ่มการถ่ายทอดข้อมูลด้วยการขับเคลื่อนจังหวะของนาฬิกา และเครื่อง Encoder ตอบด้วยคําตําแหน่งของมันในระยะเวลาที่ถูกกําหนดและสามารถคาดการณ์ได้ไม่มีการล่าช้าในการตัดสินรถบัส, ไม่มีการจัดการกับความชนกัน เพียงข้อมูลตําแหน่งที่สะอาดและสมองเวลาตามความต้องการ สําหรับวงจรควบคุมการเคลื่อนไหวที่มีความสําคัญต่อเวลา ความสามารถคาดการณ์นั้นมีค่าเท่าความแม่นยําเอง

ออกแบบ เพื่อ อยู่ ภาย ใน เครื่อง อัตโนมัติ ซีเมนส์

6FX2001-5SS12 ไม่ใช่แค่เครื่องรหัส SSI แบบทั่วไป มันคือส่วนประกอบควบคุมการเคลื่อนไหวของซีเมนส์ ที่ผ่านการทดสอบระบบ และได้รับการรับรองสําหรับการบูรณาการโดยตรงกับ:

• ซินูเมอริคระบบ CNC (รวม 840D sl และแพลตฟอร์มที่เกี่ยวข้อง)
• ซินามิคระบบขับเคลื่อน (เชื่อมต่อผ่านโมดูลเซนเซอร์ SMC หรือ SME)
• ซีโมชั่นระบบควบคุมการเคลื่อนไหว
• SIMATICเครื่องควบคุมโลจิกที่สามารถเขียนโปรแกรมได้ พร้อมโมดูลเทคโนโลยี

เรื่องนี้สําคัญในทางปฏิบัติการ ส่วนประกอบที่ผ่านการทดสอบระบบ จะกําจัดการเดาเดาเกี่ยวกับการตั้งค่าพารามิเตอร์ การวางตัวเชื่อม และการกําหนดเวลาสัญญาณ เมื่อมีอะไรที่ต้องการการใช้งานหรือแก้ปัญหาเชือกเอกสารของ Siemens ครอบคลุมเครื่อง Encoder นี้เป็นส่วนหนึ่งของระบบนิเวศ.

IP67 และ -40 °C: หมวดหมู่สิ่งแวดล้อมที่สําคัญ

การจัดอันดับ IP67 ยืนยันการป้องกันจากการดําน้ําชั่วคราวโดยสมบูรณ์แบบ มากกว่าที่เครื่องมือส่วนใหญ่หรือสภาพแวดล้อมการประกอบต้องการสําหรับการใช้งานใกล้สถานีระบายน้ําเย็นหรือเครื่องล้าง, การจัดอันดับนี้ทําให้มีส่วนผลกําไรจริง ไม่ใช่แค่ช่องเช็คความเป็นไปตาม

ขอบเขตการทํางานด้านเย็น -40 ° C ก็น่าสังเกตเช่นกัน. เครื่อง Encoder อุตสาหกรรมส่วนใหญ่จะลดลงที่ -10 ° C หรือ -20 ° C. เครื่อง 6FX2001-5SS12 จัดการสภาพแวดล้อมการเก็บรักษาที่เย็นลึกอุปกรณ์ภายนอกในภูมิอากาศเย็นหรือการใช้งานที่เครื่องนั่งในสถานที่ที่ไม่อุ่นกันทั้งคืน ก่อนการเริ่มต้นการทํางานตอนเช้า

รางลวดลวดลวดลวดลวดลวดลวด

การออกแบบแผ่นลวด (ลวดปัก) ทําให้สามารถติดตั้งแกนได้อย่างปลอดภัยโดยไม่ต้องการการปรับรูระดับความแม่นยํา คอลเลอร์ลวดจะจับลวดได้ด้วยกลไกเมื่อกระชับรวมกับ 10 มิลลิเมตรแกนแข็งและแนวทางการเชื่อมต่อแกน M23, การติดตั้งสับสนและเส้นทางสายเคเบิลออกสะอาดตามแกนแกน, ลดความเสี่ยงของการสกปรกสายเคเบิลในพื้นที่แคบ.

เครื่องเชื่อม M23 เป็นรูปแบบเครื่องเชื่อมวงกลมอุตสาหกรรมมาตรฐานที่ใช้กันอย่างแพร่หลายในผลิตภัณฑ์เครื่องรหัสของ Siemens ดังนั้นการประกอบสายเคเบิลที่มีอยู่จากระบบที่เข้ากันได้มักจะสามารถนําไปใช้ได้อีกครั้ง

คํา ถาม ที่ ถาม บ่อย

Q1: 6FX2001-5SS12 ต้องการจุดอ้างอิงที่ทํางานหลังจากเปิด?

เปล่า เป็นเครื่องปรับรหัสที่สมบูรณ์แบบ มันออกค่าตําแหน่งเป็นพิเศษ สําหรับทุกมุมแกนระบบควบคุมได้รับตําแหน่งปัจจุบันทันที ̇ ไม่มีวงจร homing ต้องการ.

Q2: เครื่อง Encoder นี้เชื่อมต่อกับระบบขับ SINAMICS ได้อย่างไร?

6FX2001-5SS12 เชื่อมต่อกับเครื่องขับ SINAMICS ผ่านโมดูลเซ็นเซอร์ SINAMICS (SINAMICS Sensor Module) หรือ SMC (Cabinet-Mounted) หรือ SME (Motor-Mounted) ซึ่งขึ้นอยู่กับโทปโลยีของเครื่องขับของคุณโมดูลเซนเซอร์จัดการโปรโตคอล SSI และนําเสนอข้อมูลตําแหน่งที่ควบคุมตําแหน่งภายในของยนต์.

Q3: ความแตกต่างระหว่าง 6FX2001-5SS12 และ 6FX2001-5QS12 คืออะไร?

ทั้งคู่เป็นเครื่องรหัสสมบูรณ์แบบแบบ SSI 13 บิท มีคุณสมบัติไฟฟ้าเหมือนกัน ความแตกต่างทางกายภาพที่สําคัญคือแนวโน้มของเครื่องเชื่อม:เครื่อง 6FX2001-5SS12 มีซ็อตฟลานจ์แบบแกน (ทางออกของเคเบิลตามแกนแกน), ขณะที่ 6FX2001-5QS12 มีซ็อตฟลานจ์เรียล (ทางออกสายเคเบิลตั้งตรงกับแกน) เลือกขึ้นอยู่กับกณิตศาสตร์การติดตั้งและข้อจํากัดการนําสายเคเบิลของคุณ

Q4: เครื่อง Encoder นี้เข้ากันได้กับเครื่องควบคุม SSI ของบริษัทอื่น หรือมีเพียงระบบ Siemens เท่านั้น?

โปรต็อกอล SSI เองเป็นมาตรฐานอุตสาหกรรมที่เปิดอยู่ ดังนั้น 6FX2001-5SS12 สามารถเชื่อมต่อกับตัวควบคุมที่เข้ากันได้กับ SSIและความดันไฟฟ้าที่ต้องการถูกตอบสนองทั้งนี้ มันถูกออกแบบ, ทดสอบ และบันทึกไว้เป็นส่วนหนึ่งของระบบระบบอัตโนมัติของซีเมนส์และแพลตฟอร์ม SIMOTION จะเป็นเส้นทางที่ตรงที่สุด.

Q5: ความยาวสายไฟฟ้าสูงสุดที่รองรับด้วย SSI ในความละเอียดนี้คืออะไร?

ความยาวของสายไฟฟ้า SSI ขึ้นอยู่กับความถี่ของนาฬิกา ความเร็วของนาฬิกาที่ต่ํากว่าจะอนุญาตให้สายไฟฟ้าใช้เวลานานกว่าความยาวสายไฟฟ้าสูงถึง 100 เมตร โดยทั่วไปสามารถทําได้โดยใช้สายไฟฟ้าที่ป้องกันได้สําหรับคําแนะนําที่แม่นยํา ดูเอกสาร SINAMICS Sensor Module ที่เกี่ยวข้องกับการติดตั้งของคุณ
