| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIEMENS |
| ได้รับการรับรอง | CE ROHS |

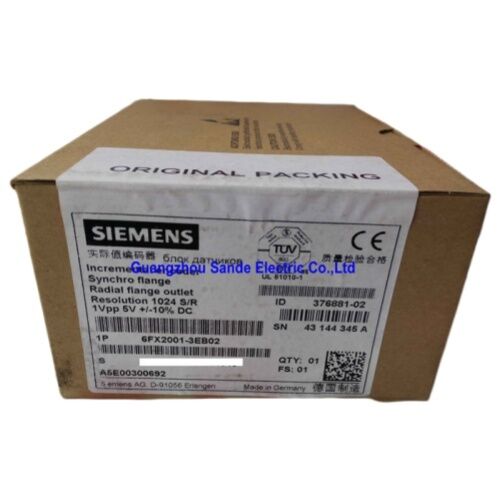

| หมายเลขรุ่น | 6FX2001-3EB02 |
เมื่อเครื่อง CNC หรือ servo drive ของคุณต้องการการตอบสนองที่คุณสามารถเชื่อถือได้จริง, Siemens 6FX2001-3EB02 ส่ง1,024 จันทน์ต่อหมุน, ทําให้มันเป็นตัวเลือกสําหรับวิศวกรที่ใช้ SINUMERIK, SINAMICS, SIMOTION หรือ SIMATIC
ในแกนของมัน 6FX2001-3EB02 ใช้การสแกน optoelectronic ของดิสก์การชี้อัณฑ์ LED ไฟสว่างรูปแบบเส้นของดิสก์และองค์ประกอบ photoelectronic จับการเปลี่ยนแปลงที่เกิดจากแสง-มืด.ผลลัพธ์: สัญญาณเส้นทางสองไซนูโซอิด (A และ B) สับเปลี่ยน 90 ° บวกกับแรงกระแทกอ้างอิง (R) ที่ส่งสัญญาณในระดับ1 Vpp sin/cosไปยังอิเล็กทรอนิกส์ด้านล่าง
อินเตอร์เฟซไซนูโซอิดลิ่งนั้นเป็นตัวแยกที่แท้จริง ไม่เหมือนกับเครื่องรหัส TTL ที่ออกคลื่นสี่เหลี่ยมดิจิตอลสัญญาณ 1 Vpp ขนส่งข้อมูลรูปคลื่นที่สามารถนําเข้าได้ ซึ่งหมายความว่า ระบบควบคุมสามารถแบ่งแต่ละช่วงเป็นร้อยๆ ช่วง, ขยับความละเอียดที่มีประสิทธิภาพไปไกลกว่าพื้นฐาน 1,024 เส้น
| ปริมาตร | มูลค่า |
|---|---|
| อินเตอร์เฟซการออก | ซิน/คอส 1 Vpp |
| อัมพวาลต่อการหมุน | 1,024 P/R |
| โลเตจการทํางาน | 5 V DC ± 10% |
| สูงสุด สูงสุด | 150 mA |
| ความถี่ขั้นต่ํา | ≥ 180 kHz (?? 3 dB) |
| กว้างของแกน | 6 มม. |
| ประเภท flange | เครื่องลวดลวดสynchronous (synchro) |
| เครื่องเชื่อม | โซกิตติดตั้งในแผ่นแฟลนซ์ |
| แม็กซ์ สายเคเบิล | 150 m ไปยังอิเล็กทรอนิกส์ด้านล่าง |
| ความถูกต้อง | ± 18 แอค-วินาที (กลไก) |
เครื่อง Encoder นี้ไม่ใช่แค่เซ็นเซอร์ทั่วไปองค์ประกอบที่ผ่านการทดสอบระบบและได้รับการรับรองปรับปรุงให้เหมาะสมกับครอบครัวอัตโนมัติ Siemens ทั้งหมด
การจับคู่มันกับเครื่องขับ Siemens SIMODRIVE หรือ SINAMICS ที่ประมวลผลสัญญาณความแตกต่าง 1 Vpp เป็นพื้นเมือง หมายความว่าไม่มีฮาร์ดแวร์ปรับปรุงเพิ่มเติมเส้นทางสัญญาณที่ผ่านการรับรองจาก shaft ไปยังตัวควบคุม.
เมื่อใดที่ตําแหน่งมุมที่แม่นยําหรือการตอบสนองความเร็วไม่สามารถต่อรองได้ 6FX2001-3EB02 เหมาะสมกับ:
การออกแบบ flange synchro ทําให้การติดตั้งแกนสะอาดและซ้ําได้ ในขณะที่แนวโน้มของสายเชื่อม radial ให้ความยืดหยุ่นในการนําสายเคเบิลไปในห้องที่แน่น
เครื่อง 6FX2001-3EB02 เป็นส่วนหนึ่งของเครือเครื่องปรับรหัสเพิ่มเติม 6FX2001 ของซีเมนส์ ที่กว้างขวางกว่า ซึ่งครอบคลุมอินเตอร์เฟซผลิตหลายแบบ ¥ 1 Vpp sin/cos, RS 422/TTL และ HTL ¥ ผ่านความละเอียดต่างๆหากตัวควบคุมการขับขี่ของคุณต้องการ TTL / RS 422 ออกแบบดิจิตอล แทนที่จะเป็นรูปแบบ analog sin / cos, การ6FX2001-2EB02ตัวแปรนี้มีรูปแบบทางกลแบบเดียวกัน กับอินเตอร์เฟซไฟฟ้าที่ต่างกัน
Q1: อะไรทําให้ผลิต 1 Vpp sin/cos แตกต่างจากเครื่อง encoder TTL มาตรฐาน?
สัญญาณไซนูโซอิด (sinusoidal signal) ทําให้ตัวควบคุมการขับเคลื่อนสามารถแทรกต่อในแต่ละวงจรจังหวะ (pulse cycle) โดยให้ความละเอียดที่มีประสิทธิภาพสูงกว่าเส้น 1,024 รายการTTL Encoders output discrete pulses with no sub-period data ง่ายต่อการเชื่อมต่อแต่ไม่มีช่องว่างในการแทรก
Q2: เครื่อง Encoder นี้ได้รับการรับรองจาก Siemens สําหรับแพลตฟอร์มไหน?
มีการรับรองระบบสําหรับเครื่องควบคุม CNC SINUMERIK, เครื่องขับ SINAMICS, เครื่องควบคุมการเคลื่อนไหว SIMOTION, และระบบ SIMATIC.มักจะยืนยันว่าพอร์ตการตอบสนองของไดรฟ์ของคุณยอมรับ 1 Vpp อานาล็อก sin / cos ลงในก่อนการติดตั้ง.
คําถามที่ 3: เครื่อง Encoder นี้จะทํางานกับเครื่องขับ servo ของฝ่ายที่ 3 ไหม?
ใช่ ✅ เครื่องขับขี่หรือเครื่องควบคุมใด ๆ ที่ مجهزด้วยการเข้าเครื่องปรับ sin/cos ที่มีความแตกต่าง 1 Vpp สามารถทํางานกับ 6FX2001-3EB02 ได้อินเตอร์เฟซนี้ถูกนํามาใช้อย่างกว้างขวางทั่วยุโรปและเอเชียอุตสาหกรรม servoตรวจสอบข้อมูลการเข้าโคเดอร์ของคอนโทรเลอร์ของคุณ เพื่อยืนยันความสอดคล้อง
คําถามที่ 4: สายโคเดอร์สามารถใช้ได้ไกลแค่ไหน จากโคเดอร์ไปยังไดรฟ์?
เอกสารทางเทคนิคของซีเมนส์ ระบุความยาวสายไฟฟ้าสูงสุด150 เมตรสําหรับ 1 Vpp sin/cos interface เพื่อความสมบูรณ์แบบของสัญญาณที่ดีที่สุดในระยะเวลานาน ใช้สายโคเดอร์คู่บิดที่ป้องกันด้วยการติดดินที่เหมาะสมในทั้งสองปลาย
Q5: ความต้องการการติดตั้งทางกลคืออะไร?
เครื่อง 6FX2001-3EB02 ใช้เครื่องปรับปรุงความเร็วสําหรับการติดตั้งแกนโดยตรงหรือสตับมอเตอร์กว้าง 6 mmคอนเนคเตอร์แฟลนจ์เรียลทําให้สายไฟฟ้าออกได้คอมพัคต์
เลขส่วน:6FX2001-3EB02 ครับผู้ผลิต:ซีเมนส์ เอจีซีรี่ย์:SIMODRIVE / เครื่องรหัสควบคุมการเคลื่อนไหวอินเตอร์เฟซ:ซิน/คอส 1 Vppการแก้ไข:1,024 P/R
