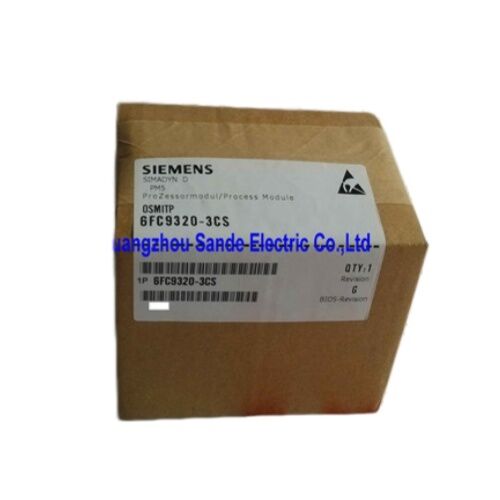

Siemens SINUMERIK SIPOS ซีเนียลโคเดอร์ 6FC9320-3CS

เลขส่วน:6FC9320-3CS

ผู้ผลิต:ซีเมนส์ เอจี

ซีรี่ย์:SINUMERIK อุปกรณ์เสริม

ประเภทSIPOS Incremental Signal Encoder เครื่องบันทึกสัญญาณเพิ่มเติม

การใช้งาน:CNC สถานะและความเร็ว Feedback

การตอบสนองจากตําแหน่งเป็นเพียงแค่ส่วนประกอบที่ส่งมัน ในเครื่องมือที่ขับเคลื่อนโดย SINUMERIKความรับผิดชอบที่ตกอยู่ในตัวบันทึกสัญญาณ หน่วยที่คอมพัคต์ แต่สําคัญ ที่แปลหมุนของแกนกล เป็นข้อมูลการกระแทก ที่การควบคุม CNC ของคุณพึ่งพาสําหรับการเคลื่อนไหวทุกครั้ง.ซีเมนส์ 6FC9320-3CSคือส่วนประกอบนั้นเอง: เครื่อง Encoder SIPOS ที่เป็นพื้นเมืองของซินูเมอริค ที่ถูกสร้างขึ้นเพื่อเป็นอุปกรณ์เสริมที่เหมาะสมกับโพลตฟอร์ม CNC ของซีเมนส์

ความ หมาย ของ "SIPOS" ใน การ ใช้ งาน

ซีพอส รางวัลของซีเมนซ์สําหรับสายเครื่อง Encoder สัญญาณที่บูรณาการด้วย CNC รางวัลนี้ไม่ใช่เพียงแค่การตลาดความหมายของรูปแบบสัญญาณ, พินออทของเครื่องเชื่อม และอินเตอร์เฟซทางกลถูกจับคู่กับเครื่องควบคุม CNC ของซีเมนส์เองและแพลตฟอร์มการขับเคลื่อน SIROTEC แทนที่จะออกแบบเป็นเซ็นเซอร์อุตสาหกรรมที่ใช้ทั่วไป

6FC9320-3CS เป็นส่วนหนึ่งของครอบครัวอุปกรณ์เสริมที่ได้รับการรับรองเครื่องโค้ดตําแหน่งหมุนเพิ่มเติม, สร้างผลิตแรงกระแทกสี่เหลี่ยม (Track A, Track B และแรงกระแทกอ้างอิง R) ที่เครื่องควบคุม SINUMERIK อ่านเพื่อกําหนดมุมแกน ความเร็วและทิศทางการหมุนในเวลาจริง

บทบาท ของ เครื่อง Encoder นี้ ใน ระบบ CNC

ลองคิดดูในทางนี้: เครื่องขับเคลื่อนเซอร์โวรู้ว่าต้องส่งไฟฟ้าขนาดไหนไปยังมอเตอร์ เครื่องควบคุม CNC รู้ว่าตําแหน่งเป้าหมายควรจะเป็นอย่างไรแต่ทั้งคู่ก็ไม่สามารถปิดวงจรนั้นได้ โดยไม่รู้ว่าแกนมอเตอร์อยู่ตรงไหนนั่นเป็นงานของเครื่อง Encoder และมันทํางานอย่างต่อเนื่อง ทุกรอบตลอดชีวิตของเครื่อง

ในอุปกรณ์ SINUMERIK เครื่อง 6FC9320-3CS จัดการนี้สําหรับ:

• การติดตามตําแหน่งแกนอาหารการยืนยันตําแหน่งแกนเส้นตรงบนศูนย์บด, บดและหมุน
• การติดตามความเร็วของสปินด์การให้ผลตอบสนองการหมุนสําหรับการยกเว้น spindle และฟังก์ชันการร่วมกัน
• การหยุดสปินด์ที่ตั้งทิศทาง✅ ทําให้กระบอกสามารถจอดรถได้ในตําแหน่งมุมที่กําหนดไว้สําหรับวงจรเปลี่ยนเครื่องมือ
• การตัดและตัดเส้น✓ ทําให้การหมุนของสปินด์สynchronizing กับ Z-axis feed เพื่อรักษาความแม่นยําของ pitch

ที่มันเข้ากับครอบครัว 6FC9320

ซีเมนส์ 6FC9320 ซีรีส์ครอบคลุมการจําหน่ายของ SINUMERIK Encoder ที่ครอบคลุมความละเอียดการกระแทกต่อการปฏิวัติที่แตกต่างกัน ความกระชับกําลังการทํางานและการจัดตั้งเครื่องเชื่อม3Cซับซีรีส์ภายในครอบครัวนี้เป็นตัวบันทึกข้อมูลเพิ่มเติมที่มีการนับจังหวะเฉพาะเจาะจงและตัวเลือกอินเตอร์เฟซที่ออกแบบมาเพื่อตรงกับความต้องการการใส่ของเครื่องควบคุม SINUMERIK เก่าและเก่ารวมทั้งที่อยู่ใน SINUMERIK 3, 810, และ 840 ครอบครัวและระบบขับเคลื่อนที่ใช้ SIROTEC

ข้อ พิจารณา ที่ ใช้ ได้ สําหรับ การ ติดตั้ง และ การ เปลี่ยน

เครื่องรหัสชุด 6FC9320 เป็นหน่วยที่ติดตั้งโดยตรง พวกเขาเชื่อมต่อกับแกนมอเตอร์หรือแกนเครื่องและเชื่อมต่อกับข้อมูลเข้าวงจรการวัดของ CNC ผ่านสายรหัสรหัสพิเศษSiemens จําหน่ายชุดสายเคเบิลที่ตรงกัน (หมายเลขชิ้นส่วนในชุด 6FC9344) โดยเฉพาะสําหรับใช้กับ 6FC9320 Encoderการกําจัดการเดาประเด็นเกี่ยวกับความสมบูรณ์แบบของสัญญาณและความเข้ากันของเครื่องเชื่อม

มีหลายอย่างที่สําคัญในทางปฏิบัติ

การจัดเส้นทางสายเคเบิล✓ สายสัญญาณโคเดอร์ควรถูกนําไปแยกจากสายไฟฟ้า เพื่อหลีกเลี่ยงเสียงดังที่เกิดจาก EMI ในสัญญาณการตอบสนองแม้แต่เส้นทางคู่ ๆ ใกล้เคียงสายไฟฟ้าของมอเตอร์เพียงไม่กี่มิลลิเมตร ก็สามารถนํามาซึ่งการขัดแย้งที่เพียงพอที่จะทําให้เกิดความผิดพลาดในการตั้งตําแหน่งหรือความผิดพลาดในการขับเคลื่อน.

การเชื่อมแกน- เครื่องโคเดอร์ต้องถูกเชื่อมต่อกับหม้อโดยไม่ใช้เครื่องจักรกล การตอบโต้ใด ๆ ระหว่างหม้อและฮับโคเดอร์จะแปลโดยตรงไปยังความไม่แน่นอนในการตั้งตําแหน่งในระดับการควบคุม

Polarity และการกําหนดช่องทางการสลับช่อง A และ B จะพลิกทิศทางการตอบสนอง ทําให้แกนหนีออกจากตําแหน่งที่สั่ง

ระบบที่ Encoder นี้สนับสนุน

6FC9320-3CS เป็นอุปกรณ์เสริมของ SINUMERIK ซึ่งหมายความว่ามันถูกออกแบบมาเพื่อใช้ในครอบครัวแพลตฟอร์ม CNC ของซีเมนส์เอง ระบบโฮสต์ทั่วไปประกอบด้วย:

• SINUMERIK 840 / 840C / 840Dเครื่องควบคุม CNC
• SINUMERIK 810 / 810Dระบบ
• ซินูเมอริค 3(อุปกรณ์เดิมยังคงทํางานในสนาม)
• SIROTECรวมการขับเคลื่อน / การควบคุม

การออกแบบที่สอดคล้องกับระบบเดิม ทําให้มันเป็นส่วนผสมสํารองสําหรับทีมงานบํารุงรักษาเมื่อเครื่องปรับรหัสเดิมเสื่อมหรือเสียหาย และจําเป็นต้องใช้เครื่องเปลี่ยนแบบเดียวกันเพื่อหลีกเลี่ยงการปรับปรุงระบบควบคุม.

FAQ

Q1: "SIPOS" หมายถึงอะไร และมันแตกต่างจากเครื่องรหัสอุตสาหกรรมมาตรฐานอย่างไร?

SIPOS หมายถึงการตั้งชื่อของ Siemens สําหรับเครื่องปรับสัญญาณตําแหน่งที่พัฒนาโดยเฉพาะอย่างยิ่งเป็นอุปกรณ์เสริมระบบ SINUMERIK,และอินเตอร์เฟซกลกับเครื่องควบคุม CNC ของซีเมนส์ ทําให้การเปลี่ยนง่ายขึ้นและรับประกันความสอดคล้องโดยไม่ต้องปรับปรุงสายไฟเพิ่มเติม

Q2: เครื่อง 6FC9320-3CS สามารถใช้เป็นเครื่องทดแทนตรงในเครื่อง SINUMERIK ที่มีอยู่ได้หรือไม่?

โดยทั่วไปใช่ ✓ โดยเฉพาะการที่เครื่องรหัสสํารองจะตรงกับเครื่องเดิมในเรื่องการนับจังหวะและประเภทอินเตอร์เฟซมักจะสอดคล้องหมายเลขส่วนบนเครื่อง encoder ออกกับเอกสารไฟฟ้าของเครื่อง ก่อนสั่งการยืนยันรายละเอียด.

Q3: สายไฟไหนควรใช้กับเครื่อง Encoder นี้?

ซีเมนส์ให้บริการชุดสายเคเบิลโคเดอร์พิเศษในชุด 6FC9344 สําหรับใช้กับเครื่องโคเดอร์ตําแหน่ง 6FC9320 การใช้สายเคเบิลซีเมนส์ที่ตรงกันและความสมบูรณ์แบบของสัญญาณสายเคเบิลทั่วไปสามารถใช้ได้ในกรณีฉุกเฉิน แต่ต้องถูกป้องกัน, จับคู่,

คําถามที่ 4: เครื่อง 6FC9320-3CS ยังคงถูกผลิตอยู่หรือไม่ หรือเป็นชิ้นส่วนเดิม?

ซีรี่ย์ 6FC9320 เป็นสายสินค้าที่มีความวัยรุ่นที่เกี่ยวข้องกับรุ่น SINUMERIK เก่ากว่าอะไหล่ยังคงมีให้บริการ ผ่านศูนย์ซ่อมแซมที่ได้รับอนุญาต และผู้ขายสินค้าอัตโนมัติอุตสาหกรรมทั่วโลกสําหรับเครื่องจักรที่ไม่สามารถย้ายไปยังประเภทโค้ดเกอร์ใหม่ ๆ การหาหน่วยที่ผ่านการตรวจสอบหรือใช้ใหม่เป็นวิธีปฏิบัติ

Q5: จะเกิดอะไรขึ้นถ้าเครื่อง Encoder ล้มเหลว

ใช่ สัญญาณโคเดอร์ที่ล้มเหลวหรือหายไปจะกระตุ้นการขับเคลื่อนหรือสัญญาณเตือน CNC เกือบทันทีและการสูญเสียสัญญาณโคเดอร์มักจะส่งผลให้เกิดความผิดพลาดเฉพาะแกนหรือหยุดฉุกเฉินซึ่งทําให้การติดตามสภาพของเครื่องรหัส เป็นส่วนสําคัญของตารางการบํารุงรักษาป้องกัน
