| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Omron |
| ได้รับการรับรอง | CE ROHS |

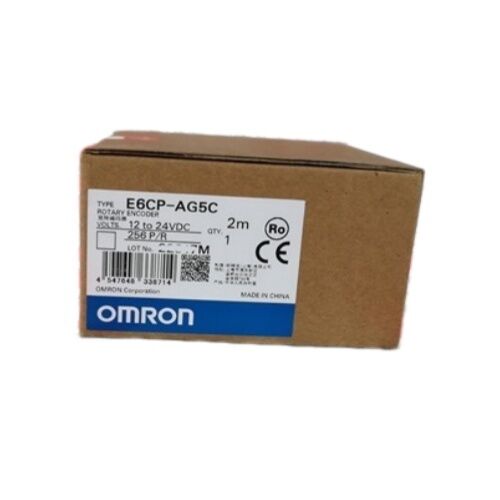

| หมายเลขรุ่น | E6CP-AG5C |
เต็มที่ กล่องเกรดสีเทา 8 บิต 256 PPR กล่อง 50 มิลลิเมตร 1224 VDC H8PS กล้องตั้งตําแหน่ง
เครื่องรหัสเพิ่มเติมนับกระแทกจากจุดอ้างอิง เครื่องรหัสสมบูรณ์ บอกคุณว่าคุณอยู่ที่ไหนหรือดําเนินการอีกครั้งหลังจากการปิดที่วางแผน E6CP-AG5C ออกรหัสตําแหน่งมุมที่เป็นเอกลักษณ์ตั้งแต่ช่วงแรกที่มันได้รับพลังงานโดยไม่มีวงจรการตั้งทาง ไม่มีการวิ่งมาตรฐาน ไม่มีการรอคอย
ส่วนหนึ่งของซีรีส์ E6CP-A ของ OMRON, เครื่องโค้ดหมุนที่คอมพ็อกต์นี้สามารถส่งออกรหัสเกรย์ 8 บิท ได้ตลอด 256 ตําแหน่งต่อรอบและการติดตามตําแหน่งมุมในช่วงงานอัตโนมัติอุตสาหกรรมทั่วไปทั้งหมดหลังคา ABS น้ําหนักเบา กว้าง 50 มมและความสอดคล้องตรงกับ OMRON's H8PS Cam Positioner ทําให้มันเป็นมาตรฐานของการอ้างอิงในปานล์ควบคุมอัตโนมัติและระบบเวลาเครื่องจักร.
| ปริมาตร | มูลค่า |
|---|---|
| ประเภท Encoder | เต็มที่ ออปติก |
| การแก้ไข | 8 บิต (256 อัมพวาต่อรอบ) |
| รหัสการออก | รหัสสีเทา |
| โลเตชั่นไฟฟ้า | 12 ถึง 24 VDC (% 10% ถึง + 15%) |
| ประเภทผลิต | เครื่องสะสมเปิด (NPN) |
| ความดันที่ใช้สูงสุด (Output) | 28 VDC |
| ปัจจุบันปริมาณซิงค์สูงสุด (Output) | 16 mA |
| ความถี่ที่เปลี่ยนได้สูงสุด | 5 kHz |
| ความเร็วหมุนสูงสุด | 1,000 รอบต่อนาที |
| กว้างของแกน | 6 มิลลิเมตร (ปลายเรียบแข็ง) |
| กว้างของบ้าน | 50 มม |
| กว้างของฟลานจ์ | 56 มม. |
| วัสดุบ้าน | ABS (โพลียาเซทัลเสริมกระจก) |
| วัสดุของ shaft | SUS416 สแตนเลส |
| การติดตั้ง | การติดตั้ง Flange |
| ทอร์คการขัดแย้ง | 0.00098 N·m |
| คราวของความเฉื่อย | 1 × 10−6 kg·m2 |
| หน่วยความจาง | 29.4 N |
| การบริโภคปัจจุบัน | สูงสุด 70mA |
| ระดับการคุ้มครอง | IP50 |
| อุณหภูมิการทํางาน | ¥10°C ถึง +55°C |
| น้ําหนัก | ประมาณ 200 กรัม |
| การเชื่อมต่อการออก | 8 สายสัญญาณ + พลังงาน (มีโค้ดสี) |
การออกแบบไบนารีมาตรฐานเปลี่ยนบิตหลายๆ บิตพร้อมกันในช่วงการเปลี่ยนการนับบางครั้ง สร้างหน้าต่างสั้น ๆ ที่การออกแบบอาจถูกอ่านผิดรหัสสีเทากําจัดสิ่งนี้โดยการรับประกันเพียงแค่ 1 บิตที่เปลี่ยนแปลงในขั้นตอนใด ๆ ไม่ว่าจะเป็นตําแหน่งที่เครื่อง Encoder ผ่าน.
สําหรับการใช้งานการกําหนดเวลาของเครื่องจักรและการควบคุมแคมที่พิจารณาจากมุม คุณสมบัติการเปลี่ยนบิตเดียวนั้น ลดความเสี่ยงของการอ่านตําแหน่งที่ผิดพลาดที่อาจทําให้เครื่องทํางานผิดพลาดโดยตรงการออกแบบเกรย์ 8 บิตของ E6CP-AG5C ให้ 256, ตําแหน่งมุมเรียงตามลําดับตลอดการหมุนเต็มครั้ง แต่ละครั้งมีรหัสที่เป็นเอกลักษณ์ที่ไม่สามารถสับสนกับเพื่อนบ้านในระหว่างการทํางานปกติ
เซนเซอร์ตําแหน่งมุมเก่าๆ ใช้สมาชิกแปรง อะลัมเม้นต์ทางกล ที่สวมใส่ สร้างเสียงเสียงไฟฟ้า และผลิตความแตกต่างในผลผลผลิต เมื่อความต้านทานการสัมผัสของพวกมันเคลื่อนไหวไปกับอุณหภูมิ The E6CP-AG5C uses an optical sensing system that eliminates brush noise entirely and keeps output accuracy stable across its full –10°C to +55°C operating temperature range without requiring temperature compensation.
เรื่องนี้สําคัญในสภาพแวดล้อมที่เซ็นเซอร์อยู่ใกล้แหล่งความร้อน มีอาการอัตราการเปลี่ยนแปลงอุณหภูมิต่อวัน หรือทํางานต่อเนื่องระบบออทติกที่ไม่มีแปรงยังไม่มีส่วนติดต่อที่สวมใส่ในเส้นทางสัญญาณซึ่งส่งผลโดยตรงต่ออายุการใช้งานในแอพลิเคชั่นที่มีวงจรสูง
OMRON's H8PS เป็นเครื่องควบคุมตําแหน่งแคมพิเศษ (cam positioner controller) เป็นอุปกรณ์ที่ติดตามการออกตําแหน่งมุมของเครื่อง Encoder และกระตุ้นการออกในตําแหน่งมุมที่กําหนดไว้อย่างแม่นยําการจําลองฟังก์ชันของกลองแคร์กลไกในกลองแคร์แบบโปรแกรมได้อย่างเต็มที่รูปแบบที่สามารถปรับแต่งได้ง่าย
E6CP-AG5C ได้ถูก OMRON รายการโดยเฉพาะอย่างยิ่งว่าเป็นเครื่องรหัสสําหรับการใช้กับ H8PS และตัวแปร -C ของเครื่องรหัสนี้มีตัวเชื่อมที่ออกแบบโดยเฉพาะเจาะจงสําหรับการเชื่อมต่อ H8PS โดยตรงการผสมผสานตรวจจับเวลาการทํางานของเครื่องจักรอัตโนมัติต่าง ๆ ด้วยความแม่นยําสูง, according to OMRON's official product documentation — covering applications from packaging machinery cycle control to press and stamping timing to any process where multiple output events need to occur at defined angular positions within a rotation cycle.
สําหรับระบบที่ไม่ได้ใช้ H8PS ระบบมาตรฐาน E6CP-AG5C (เคเบิลที่ติดสายก่อน, ไม่มีเครื่องเชื่อม) เชื่อมต่อกับตัวควบคุมใด ๆ ที่สามารถอ่านรหัสเกรย์คู่ 8 บิท บนผลิตตัวเก็บที่เปิด
E6CP-AG5C ใช้เคเบิลที่ติดสายก่อนที่มีรหัสสีที่มีการมอบผลิตต่อไปนี้ตามใบข้อมูลอย่างเป็นทางการของ OMRON:
| สีสาย | หน้าที่ |
|---|---|
| สีแดง | 12?? 24 การจําหน่าย VDC |
| สีดํา | 0V (ทั่วไป) |
| สีน้ําตาล | การออก 20 (บิต 0, LSB) |
| ส้ม | ผลิต 21 |
| สีเหลือง | ผลิต 22 |
| สีเขียว | ผลิต 23 |
| สีฟ้า | ผลิต 24 |
| สีม่วง | ผลิต 25 |
| สีเทา | ผลิต 26 |
| สีขาว | Output 27 (MSB) |
สําคัญ:ให้เวลาอย่างน้อย 1 วินาทีหลังจากเปิดเครื่อง ก่อนที่จะอ่านผลิตของเครื่องรหัส. เอกสารของ OMRON ระบุว่าเครื่องรหัสอาจส่งผลิตผลิตที่ไม่ถูกต้องในวินาทีแรกหลังจากการใช้พลังงาน
การผสมผสานของ E6CP-AG5C ของผลิตที่สมบูรณ์แบบ หลังคา 50 มิลลิเมตรที่คอมแพคต์ และการใช้งานแบบตรงข้ามแบบง่ายๆ ของเกรย์โค้ด เหมาะกับภารกิจการตรวจจับตําแหน่งมุมที่หลากหลาย
Q1: ความแตกต่างระหว่าง E6CP-AG5C และ E6CP-AG5C-C คืออะไร?
เครื่องโค้ดหลักเหมือนกัน ราคาออกโค้ดเกรย์ 8 บิทเหมือนกัน รายละเอียดไฟฟ้าเหมือนกัน ห้อง 50 มิลลิเมตรเหมือนกันหน่วย -C หมายเลขรุ่นที่สิ้นสุดด้วยเครื่องเชื่อม โดยเฉพาะเจาะจงสําหรับการเชื่อมต่อโดยตรงกับ OMRON H8PS Cam Positioner. E6CP-AG5C มาตรฐานมีสายบิน (ปลายสายเปล่า) เหมาะสําหรับการเชื่อมต่อทั่วไปกับเครื่องควบคุมที่สอดคล้องได้.
Q2: เครื่อง Encoder นี้สามารถเก็บข้อมูลตําแหน่งของมันได้หรือไม่ หลังจากขาดพลังงาน?
ใช่ เพราะมันคือเครื่องปรับรหัสที่สมบูรณ์แบบ E6CP-AG5C ออกรหัสที่เป็นเอกลักษณ์สําหรับทุกมุมแกนและไม่มีข้อมูลที่เก็บไว้ที่จะสูญเสีย. ถอนพลังงาน, เปลี่ยนหมุนแกนไปยังตําแหน่งใด ๆ, กลับมาพลังงาน: เครื่อง Encoder ทันทีออกรหัสสีเทาที่ถูกต้องสําหรับทุกที่ที่แกนอยู่ในขณะนี้, โดยไม่ต้องมีลําดับการเริ่มต้นที่จําเป็น
Q3: ทําไมความเร็วหมุนสูงสุดถึง 1,000 รอบต่อนาทีเท่านั้น?
ขั้นต่ํา 1,000 รอบ / นาทีสะท้อนผลรวมของผลิตคู่ 8 บิตและความถี่สลับสูงสุด 5 kHz ของผลิตการเก็บเก็บที่เปิดการเปลี่ยนผลิตเกิดขึ้นประมาณ 4.27 kHz ใกล้กับขีดจํากัดการสลับ สําหรับการใช้งานความเร็วสูงกว่า, OMRON นําเสนอครอบครัว Encoder อื่น ๆ ที่มีผลิตความเร็วสูงเพิ่มขึ้นสําหรับการใช้งานตําแหน่งแคมและเวลาเครื่อง E6CP-AG5C ได้ถูกออกแบบเพื่อ, ความเร็วหมุนหายากที่จะเข้าใกล้ 1,000 RPM.
Q4: E6CP-AG5C เหมาะสําหรับการใช้ในสภาพแวดล้อมที่มีน้ํายาตัดหรือล้าง?
การจัดอันดับ IP50 ให้ความคุ้มกันต่อฝุ่นที่เข้าไปในเพียง ✅ มันไม่ให้ความคุ้มกันต่อน้ํา E6CP-AG5C ไม่เหมาะสําหรับการเผชิญหน้าโดยตรงกับสารเย็นหรือการติดตั้งภายนอก โดยไม่มีการป้องกันทางกลเพิ่มเติมสําหรับการใช้งานที่ต้องการความทนทานต่อน้ํา ซีรีย์ E6C3-A ของ OMRON (มีเกรด IP65) เป็นทางเลือกที่เหมาะสมE6CP-AG5C ได้ถูกออกแบบมาเพื่อการติดตั้งแผ่นควบคุมหรือตําแหน่งเครื่องจักรที่คุ้มกัน.
Q5: จํานวนสายออก จําเป็นต้องเชื่อมต่อกับตัวควบคุมรับกี่สาย?
E6CP-AG5C มีสายออกสัญญาณ 8 สาย (หนึ่งต่อบิต, สําหรับการออกแบบคู่ 8 บิต) บวกสายไฟฟ้า 2 สาย (ไฟฟ้าและสามัญ) ให้ 10 สายทั้งหมดเครื่องควบคุมรับหรือ PLC จําเป็นต้อง 8 ช่องทางเข้าดิจิตอลสามารถอ่านการเก็บเปิด (NPN, sinking) สัญญาณเพื่อจับคําตําแหน่งเต็ม 8 บิต หากต้องการบิตน้อยกว่า ณ ตัวอย่างเช่น เพียง 4 บิตสําหรับความละเอียด 16 ตําแหน่งและบิตที่เชื่อมต่อยังคงจะให้ผลิตรหัสสีเทาที่ใช้ได้สําหรับช่องทางที่เชื่อมต่อ.
