TR Electronic CEV65M-01460 Absolute Rotary Encoder — PROFIBUS-DP, 4096 PPR, 11–27V DC

หมายเลขชิ้นส่วน: CEV65M-01460

ผู้ผลิต: TR-Electronic GmbH

ประเภท: Absolute Multiturn Encoder

อินเทอร์เฟซ: PROFIBUS-DP

ความละเอียด: 4,096 สเต็ป/รอบ × 4,096 รอบ

แหล่งจ่ายไฟ: 11–27 V DC

แหล่งกำเนิด: เยอรมนี

ตัวเข้ารหัสบางตัวเพียงแค่นับพัลส์ แต่ TR Electronic CEV65M-01460 ทำสิ่งที่ใช้งานได้มากกว่านั้น: มันจำตำแหน่งของตัวเองได้ ในฐานะที่เป็น absolute multiturn rotary encoder มันจะรักษาข้อมูลตำแหน่งที่แน่นอนไว้ได้แม้ว่าจะปิดแหล่งจ่ายไฟไปแล้ว — ซึ่งหมายความว่าไม่ต้องมีการตั้งค่าจุดอ้างอิง (homing cycle) ไม่มีการสูญเสียข้อมูลอ้างอิง และไม่มีความประหลาดใจเมื่อเครื่องจักรเริ่มทำงานอีกครั้งหลังจากการปิดระบบ

ผลิตในประเทศเยอรมนีโดย TR-Electronic GmbH, CEV65M-01460 เป็นส่วนหนึ่งของซีรีส์ CE-65 ที่ได้รับการยอมรับ — ซึ่งเป็นกลุ่มของตัวเข้ารหัสแบบสัมบูรณ์สำหรับอุตสาหกรรมที่ออกแบบมาสำหรับสภาพแวดล้อมที่เซ็นเซอร์ต้องทำงานต่อไปโดยไม่คำนึงถึงสิ่งที่เกิดขึ้นรอบตัว

Absolute เทียบกับ Incremental — ทำไมจึงสำคัญที่นี่

ตัวเข้ารหัสแบบ Incremental จะบอกคุณว่าเพลาเคลื่อนที่ไปเท่าใดจากจุดเริ่มต้น หากแหล่งจ่ายไฟดับ ข้อมูลอ้างอิงนั้นจะหายไป ในทางตรงกันข้าม ตัวเข้ารหัสแบบ Absolute จะกำหนดรหัสดิจิทัลที่ไม่ซ้ำกันให้กับทุกตำแหน่งเพลาในช่วงการเคลื่อนที่ทั้งหมด — ดังนั้นเมื่อแหล่งจ่ายไฟกลับมา ระบบควบคุมจะทราบตำแหน่งที่แน่นอนของแกนทันที

สำหรับ CEV65M-01460 การครอบคลุมนี้ครอบคลุมถึง 4,096 รอบ × 4,096 สเต็ปต่อรอบ ซึ่งสามารถตั้งโปรแกรมได้ทั้งหมด นั่นคือความละเอียดรวมกว่า 16 ล้านตำแหน่งที่ไม่ซ้ำกัน — เพียงพอสำหรับงานกำหนดตำแหน่งที่ต้องการในเครื่องจักรหนัก

ข้อมูลจำเพาะทางเทคนิค

ข้อได้เปรียบของ PROFIBUS-DP

ตัวเข้ารหัสอุตสาหกรรมจำนวนมากยังคงใช้เอาต์พุตแบบอะนาล็อกหรือสัญญาณดิจิทัลพื้นฐานที่ต้องใช้ฮาร์ดแวร์แปลงเพิ่มเติม CEV65M-01460 สื่อสารโดยตรงผ่าน PROFIBUS-DP — มาตรฐาน fieldbus ที่เป็นแกนหลักของสถาปัตยกรรม PLC และ DCS จำนวนนับไม่ถ้วนในโรงถลุงเหล็ก ระบบเครน และโรงงานแปรรูปหนักทั่วโลก

ซึ่งหมายความว่าในทางปฏิบัติ: ตัวเข้ารหัสจะเชื่อมต่อโดยตรงกับเครือข่าย PROFIBUS ไม่ต้องมีโมดูลปรับสภาพสัญญาณ ไม่ต้องมีฮาร์ดแวร์ตัวกลาง ข้อมูลตำแหน่งและการวินิจฉัยจะส่งไปยังระบบควบคุมในรูปแบบแพ็กเก็ตที่สะอาดและมีโครงสร้าง และด้วยการรองรับอัตราการส่งข้อมูลสูงสุด 12 Mbaud และการปฏิบัติตาม PNO Profile Class 2 จึงสามารถรวมเข้ากับ PROFIBUS-DP master ใดๆ ได้อย่างราบรื่นโดยไม่ต้องมีการกำหนดค่าพิเศษ

อุตสาหกรรมและการใช้งาน

CEV65M-01460 ไม่ใช่ชิ้นส่วนทั่วไป — มันถูกสร้างขึ้นสำหรับสภาพแวดล้อมที่ต้องการมากจากเซ็นเซอร์ ตามคำแนะนำการใช้งานของ TR-Electronic สำหรับซีรีส์ CE-65 พื้นที่การใช้งานทั่วไป ได้แก่:

การผลิตเหล็ก — การติดตามตำแหน่งลูกกลิ้ง มุมคอยล์ และการเคลื่อนที่ของทัพพี ซึ่งการรักษาตำแหน่งสัมบูรณ์มีความสำคัญต่อความปลอดภัย

พลังงานลม — การตรวจสอบตำแหน่งใบพัดและทิศทางลมบนระบบกังหันที่อาจมีการเปิด-ปิดบ่อยครั้ง

ระบบเครนและรอกยก — การติดตามความสูงตะขอและการวัดมุมการหมุนในเครนท่าเรือและเครนเหนือศีรษะ

การต่อเรือและอุปกรณ์ทางทะเล — การกำหนดตำแหน่งทางลาด ประตู และเครื่องจักรบนดาดฟ้าในสภาพแวดล้อมที่มีอากาศเค็ม ซึ่งการซีลระดับ IP65 มีประโยชน์อย่างยิ่ง

บรรจุภัณฑ์และโลจิสติกส์ — ตำแหน่งการเบี่ยงเบนสายพานลำเลียงและการตรวจสอบระบบสะสมสินค้า

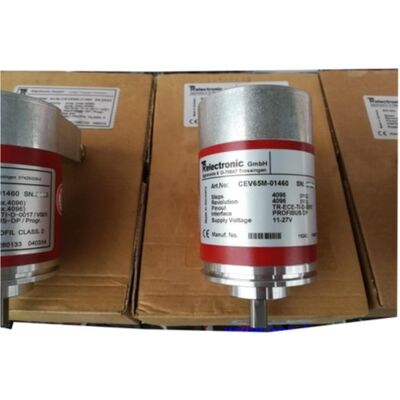

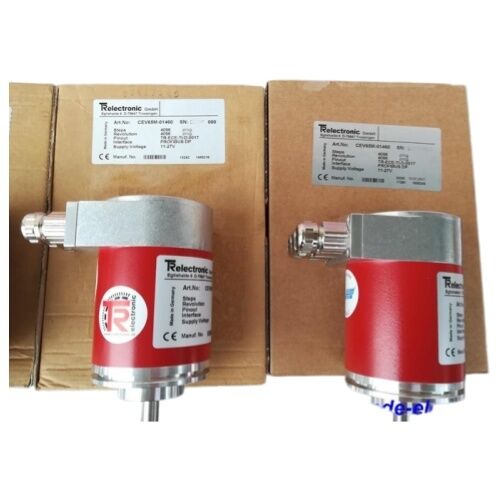

สภาพ: ใหม่ในกล่อง

หน่วยนี้มีจำหน่ายในสภาพ ใหม่ในบรรจุภัณฑ์เดิมของผู้ผลิต — ยังไม่ได้ใช้งาน ปิดผนึกจากโรงงาน พร้อมป้ายกำกับเดิมครบถ้วน สำหรับทีมบำรุงรักษาที่กำลังจัดหาชิ้นส่วนทดแทนแบบเดียวกันสำหรับการติดตั้ง PROFIBUS-DP ที่มีอยู่ การซื้อแบบใหม่ในกล่องจะช่วยหลีกเลี่ยงความไม่แน่นอนของชั่วโมงการทำงานที่ไม่ทราบและประวัติการสึกหรอที่มาพร้อมกับหน่วยที่ได้รับการปรับปรุง

CEV65M-01460 เป็นชิ้นส่วนที่สมบูรณ์และมีจำหน่ายอย่างแพร่หลายในตลาดรองเช่นกัน แม้ว่าสินค้าใหม่จะเป็นตัวเลือกที่ต้องการสำหรับแอปพลิเคชันใดๆ ที่การทำงานผิดพลาดของตัวเข้ารหัสที่ไม่คาดคิดจะทำให้เกิดการหยุดทำงานที่สำคัญ

หมายเหตุเกี่ยวกับการตั้งโปรแกรม

คุณสมบัติหนึ่งที่มักถูกมองข้าม: ทั้งสเต็ปต่อรอบและจำนวนรอบที่ใช้งานได้ สามารถตั้งโปรแกรมได้ทั้งหมดบนตัวเข้ารหัสนี้ผ่าน PROFIBUS master ซึ่งหมายความว่า SKU ฮาร์ดแวร์เดียวสามารถกำหนดค่าให้ตรงกับอัตราทดเกียร์ ช่วงการวัด หรือข้อกำหนดของระบบเดิมได้โดยไม่จำเป็นต้องใช้ชิ้นส่วนที่ผลิตตามสั่ง สำหรับวิศวกรบำรุงรักษาที่สร้างมาตรฐานสินค้าคงคลังอะไหล่ ความยืดหยุ่นนี้มีคุณค่าอย่างแท้จริง

คำถามที่พบบ่อย

คำถามที่ 1: CEV65M-01460 เป็นตัวเข้ารหัสแบบ incremental หรือ absolute?

เป็น absolute multiturn encoder มันจะรักษาตำแหน่งที่แน่นอนได้ถึง 4,096 รอบ แม้ว่าจะปิดแหล่งจ่ายไฟไปแล้ว — ดังนั้นจึงไม่จำเป็นต้องตั้งค่าแกนใหม่หลังจากเปิด-ปิดแหล่งจ่ายไฟหรือหยุดฉุกเฉิน

คำถามที่ 2: ตัวเข้ารหัสนี้ใช้โปรโตคอล fieldbus ใด?

CEV65M-01460 สื่อสารผ่าน PROFIBUS-DP โดยใช้เอาต์พุตไดรเวอร์ RS485 รองรับอัตราการส่งข้อมูลสูงสุด 12 Mbaud และเป็นไปตาม PNO Profile Class 2 ทำให้เข้ากันได้กับ PROFIBUS-DP master มาตรฐานโดยไม่ต้องกำหนดค่าพิเศษ

คำถามที่ 3: สามารถเปลี่ยนความละเอียดได้หลังการติดตั้งหรือไม่?

ใช่ ทั้งสเต็ปต่อรอบ (สูงสุด 4,096) และจำนวนรอบที่ใช้งาน (สูงสุด 4,096) สามารถตั้งโปรแกรมได้ผ่าน PROFIBUS master ซึ่งช่วยให้สามารถกำหนดค่าตัวเข้ารหัสใหม่ให้ตรงกับการตั้งค่าทางกลหรือข้อกำหนดของระบบควบคุมที่แตกต่างกันในสนาม

คำถามที่ 4: ระดับ IP คืออะไร และเหมาะสำหรับสภาพแวดล้อมภายนอกอาคารหรือการล้างทำความสะอาดหรือไม่?

CEV65M-01460 มี ระดับการป้องกัน IP65 — ป้องกันฝุ่นเข้าและป้องกันละอองน้ำจากทุกทิศทาง เหมาะสำหรับการใช้งานภายนอกอาคารในอุตสาหกรรมและสภาพแวดล้อมที่ต้องล้างทำความสะอาดปานกลาง แม้ว่าจะไม่ได้ออกแบบมาสำหรับการจุ่มน้ำเต็มรูปแบบก็ตาม

คำถามที่ 5: หมายเลขชิ้นส่วนทางเลือกสำหรับตัวเข้ารหัสนี้คืออะไร?

หมายเลขชิ้นส่วนทางเลือกจากโรงงานคือ 110-01460 ซึ่งปรากฏในเอกสาร TR-Electronic บางฉบับและบันทึกการจัดซื้อเก่า ทั้งสองหมายเลขหมายถึงผลิตภัณฑ์เดียวกัน: ตัวเข้ารหัส PROFIBUS-DP แบบสัมบูรณ์แบบ multiturn ซีรีส์ CEV65M ที่มีความละเอียดที่ตั้งโปรแกรมได้ 4,096×4,096
