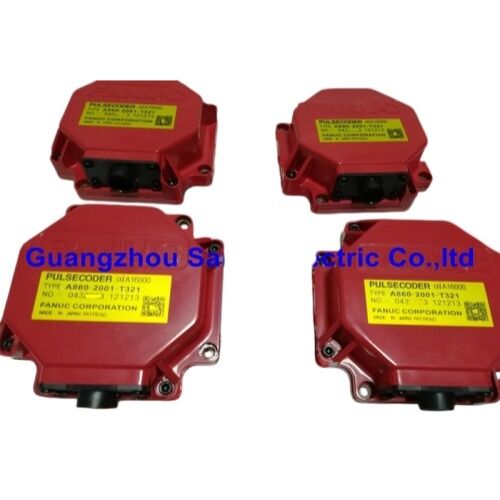

เครื่องปรับรหัสเครื่องยนต์ Fanuc Servo แบบเพิ่มเติมที่ไม่มีแปรง A860-2001-T321 A860-0360-V511

FANUC เครื่องปรับรหัสเครื่องยนต์เซอร์โวไร้แปรงเพิ่มเติม

การตอบสนองที่แม่นยํา ไม่มีข้อเสนอ

เมื่อการวางตําแหน่งแกนลื่น หรือสัญญาณเตือนเซอร์โว ทําให้สายการผลิตหยุดทํางาน โคเดอร์เป็นสถานที่แรกที่จะมองA860-2001-T321 และ A860-0360-V511 ของ FANUC เป็นเครื่องปรับรหัสแบบไม่ใช้แปรงแบบแท้ของโรงงาน, การตอบสนองตําแหน่งความละเอียดสูง ผ่านหมุนเวียนเครื่องจักรล้านๆ ครั้ง โดยไม่ทําให้สัญญาณเสื่อม

ทั้งสองหน่วยถูกสร้างขึ้นบนสถาปัตยกรรมออปติกที่ไม่มีแปรง โดยไม่มีการสัมผัสระหว่างโรเตอร์และสเตเตอร์ ไม่มีพื้นผิวที่สวม ไม่มีซากแปรง และไม่มีการล่มสลายสัญญาณอย่างต่อเนื่องผลคือเครื่องรหัสที่ทํางานในวันที่ 5ราคา 1,000 บาท เหมือนกับวันแรก

มีสองรูปแบบ มีเหตุผลการเลือกที่ชัดเจน

A860-2001-T321ได้ถูกสอดคล้องกับ FANUC αi และ αiS รุ่น servo มอเตอร์ที่แรงหมุนสูงขึ้น, การขับเคลื่อนความเร็วสูงกว่าที่พบในศูนย์แปรรูปขนาดใหญ่, VMC ห้าแกน, และโรงงานเจาะแนวราบเครื่องเชื่อมชนิด T ออกจากด้านหลังของหน่วย, การรักษาเส้นทางเคเบิลสะอาดในกระเป๋า servo ที่แน่น

A860-0360-V511ได้ถูกออกแบบมาสําหรับครอบครัวมอเตอร์ β และ βiS หน่วยขับเคลื่อน servo compact และมีประหยัดที่ขับเคลื่อนส่วนใหญ่ของศูนย์หมุนขนาดเล็กและขนาดกลางและศูนย์แปรรูป CNC ระดับการเริ่มต้นทั่วโลกการเชื่อมต่อทางออกด้านข้างแบบ V สามารถรองรับช่องว่างด้านข้างที่แน่นกว่าที่ลักษณะของตู้เครื่องยนต์ขนาดเล็ก.

ทั้งสองโมเดลสื่อสารผ่านอินเตอร์เฟซซีเรียลพื้นบ้านของ FANUC เชื่อมต่อตรงกับเครื่องขยายเสียง αi และ βi โดยไม่มีเครื่องแปลงสัญญาณหรือเครื่องปรับโปรโตคอลความสอดคล้องได้อย่างง่ายดาย.

รายละเอียดสําคัญในภาพรวม

A860-2001-T321

• ประเภท: ออตติกแบบเพิ่มเติม / ไม่มีแปรง
• รุ่นมอเตอร์ที่เข้ากันได้: αi, αiS, αiF
• เครื่องเสริมเสียงที่เข้ากันได้: αi SV, SVU Series
• อินเตอร์เฟซสัญญาณ: FANUC Serial
• เครื่องเชื่อม: ประเภท T (ทางออกหลัง)
• การปิด: IP65 (ปลายแกน)

A860-0360-V511

• ประเภท: ออตติกแบบเพิ่มเติม / ไม่มีแปรง
• รุ่นมอเตอร์ที่เข้ากันได้: βi, βiS
• เครื่องเสริมเสียงที่เข้ากันได้: βi SV Series
• อินเตอร์เฟซสัญญาณ: FANUC Serial
• เครื่องเชื่อม: ประเภท V (ทางออกข้าง)
• การปิด: IP65 (ปลายแกน)

สร้างขึ้นเพื่อความเป็นจริงของอุตสาหกรรม

ห้างหุ้นไม่ใช่สภาพแวดล้อมที่ควบคุมและอนุภาคในอากาศเป็นข้อเท็จจริงของชีวิตในพื้นที่การผลิต และเครื่องรหัสเหล่านี้ถูกกําหนดให้กับความจริงที่ว่า.

หมุนที่ติดปริมณฑลกันการเข้าของน้ําเย็น และกําจัดการเล่นของหมุนที่ทําให้เกิดความผิดพลาดการนับตําแหน่งภายใต้การสั่นสะเทือนการปรับประปาปลายแกน IP65 ทําให้เหลวตัดออกจากการประกอบแสงระหว่างการตัดแบบเปียกองค์ประกอบภายในถูกเลือกเพื่อความมั่นคงทางความร้อนในช่วงอุณหภูมิการทํางานทั้งหมดของ servo drive อุตสาหกรรมดังนั้นการทํางานจะคงที่ไม่ว่าเครื่องจักรได้รับการอบอุ่นขึ้นสําหรับสามนาทีหรือทํางานต่อเนื่องสําหรับ 12 ชั่วโมง.

ความอดทนทางกลถูกดําเนินการตามรายละเอียดของ OEM ทั่วไป. เครื่อง Encoder เหล่านี้นั่งตรงในสถานที่ของโรงงานเดิม ไม่มีการส่องส่อง, ไม่มีแผ่นปรับปรุง, และไม่มีเครื่องมือพิเศษที่จําเป็น.ในอุปกรณ์ส่วนใหญ่, การแลกเปลี่ยนโคเดอร์ครบถ้วน ใช้เวลาไม่ถึงชั่วโมง

การเข้าใจการตอบสนองเพิ่มเติมใน CNC Applications

เครื่องรหัสเพิ่มเติมผลิตกระแสกระแสกระแทก จํานวนจํากัดของกระแทกต่อหมุน ที่การขับเคลื่อน servo เก็บเป็นทั้งหมดในตําแหน่งการทํางานการนับที่รีเซ็ตเป็นศูนย์ และตั้งค่าค่าพิกัดมาตรฐานใหม่ผ่านวงจรการกลับมาตรฐานมาตรฐาน (G28 หรือเทียบเท่า)กระบวนการใช้เวลาไม่กี่วินาที และถูกสร้างขึ้นในแผนการเริ่มต้นของเครื่องควบคุม CNC ทุกครั้ง

สถาปัตยกรรมนี้มีความเรียบง่ายโดยเจตนา ไม่มีแบตเตอรี่ ไม่มีความจําที่ไม่ลุกลุก ไม่มีการจับมือในการเริ่มต้น ส่วนประกอบน้อยกว่าหมายถึงรูปแบบความล้มเหลวน้อยกว่า และเมื่อความล้มเหลวเกิดขึ้น การวินิจฉัยจะรวดเร็วเครื่อง Encoder จะผลิตสัญญาณ หรือไม่สําหรับสภาพแวดล้อม CNC การผลิตส่วนใหญ่, การตอบสนองเพิ่มเติมให้มีค่าใช้จ่าย, ความเรียบง่าย, และส่วนที่มีประโยชน์ที่ทําให้มันเป็นทางเลือกที่ใช้ได้อย่างชัดเจน

อ้างอิงความเข้ากัน

ตรวจสอบตัวเลขส่วนจากป้ายชื่อเครื่องยนต์ก่อนสั่งซื้อเสมอ

คํา ถาม ที่ ถาม บ่อย

Q1: ความแตกต่างระหว่าง A860-2001-T321 และ A860-0360-V511 คืออะไร และผมจะรู้ว่าเครื่องของผมต้องการเครื่องไหน

เครื่อง Encoder ทั้งสองใช้กับครอบครัวมอเตอร์ที่แตกต่างกัน A860-2001-T321 ได้ถูกออกแบบมาสําหรับ FANUC αi และ αiSอุปกรณ์ที่มีประสิทธิภาพสูงกว่าที่พบได้ทั่วไปในศูนย์แปรรูปและอุปกรณ์หลายแกน. A860-0360-V511 เป็นคู่กับ β และ βiS ซีรีส์ ซึ่งเป็น servo มอเตอร์คอมแพคตทั่วไปใน lathes เล็ก ๆ และศูนย์การแปรรูป CNC ระดับการเริ่มต้นค้นหาป้ายชื่อมอเตอร์บนเครื่องของคุณ. หากการกําหนดมอเตอร์เริ่มด้วย "αiS" หรือ "αi" A860-2001-T321 เป็นเครื่องโคเดอร์ที่ถูกต้อง หากอ่าน "βiS" หรือ "βi" เลือก A860-0360-V511ทั้งสองตัวนี้ไม่สามารถแลกเปลี่ยนกันได้ แม้ว่าทั้งคู่จะเป็นเครื่องรหัสลําดับเพิ่มเติม, อินเตอร์เฟียสทางกล, แนวโน้มของเครื่องเชื่อม, และการตั้งค่าภายในแตกต่างกันระหว่างครอบครัวมอเตอร์ α และ β.

Q2: รหัสเตือน FANUC อะไรมักชี้ให้เห็นถึงความผิดพลาดของเครื่องรหัสในรุ่นเหล่านี้?

เตือนที่พบบ่อยที่สุดที่เกี่ยวข้องกับเครื่องปรับรหัสที่ล้มเหลว ได้แก่ เตือนเซอร์โว 364 และ 365 (ความผิดพลาดในการสื่อสารของเครื่องปรับรหัสลําดับ) เตือนเซอร์โว 369 (ความผิดพลาดของเครื่องปรับรหัส) และ SV-0368 / SV-0447ที่เกี่ยวข้องกับความผิดปกติในการนับจังหวะและการสื่อสารที่ผิดปกติระหว่างเครื่อง Encoder และเครื่องขยายเสียง. Alarms that appear intermittently under load or at specific spindle speeds — and then clear on a power cycle — are a strong indicator of a degrading optical disc or a loose feedback cable rather than a drive-side fault. ก่อนที่จะเปลี่ยนเครื่องปรับรหัส ตลอดเวลาตรวจสอบสายการตอบสนอง ตลอดการทํางานเต็มของความเสียหายและตรวจสอบตัวเชื่อมที่นั่งอย่างเต็มที่เนื่องจากความผิดพลาดในสายไฟฟ้าเป็นส่วนสําคัญของความผิดพลาดในเครื่อง Encoder.

Q3: วิศวกรซ่อมแซมภายในสามารถเปลี่ยนเครื่องรหัสเหล่านี้ได้หรือไม่หรือต้องการการรับรองเชี่ยวชาญ?

การเปลี่ยน Encoder ใน FANUC servo motors เป็นส่วนหนึ่งของความสามารถของช่างบํารุงรักษาที่มีประสบการณ์ โดยไม่มีการรับรองเชี่ยวชาญขั้นตอนสําคัญคือ: ปิดเครื่องให้หมด และปล่อยให้เซอร์โวคอนเทนเซเตอร์อุดก่อนแตะกับสายไฟ; ถ่ายรูปเส้นทางสายไฟและทิศทางของสายเชื่อมก่อนตัด;มือคอนโดเดอร์สํารองโดยบ้านของมันเท่านั้นและไม่เคยสัมผัสแผ่นออฟติกหรือส่วนประกอบภายใน; ทอร์คการติดตั้งสกรูตามรายละเอียดเพื่อหลีกเลี่ยงการไม่ตรงกัน; และดําเนินการรอบย้อนกลับไปมาตรฐานที่สมบูรณ์แบบหลังจากการประกอบใหม่ ก่อนที่จะเริ่มการผลิตอีกครั้งความผิดพลาดในการติดตั้งที่พบบ่อยที่สุดคือ เครื่องเชื่อมที่ไม่ตรงกันเล็กน้อยสําหรับทีมงานที่ไม่ค่อยรู้จักการแยกตัวเครื่องยนต์เซอร์โว การมีช่างที่มีคุณสมบัติในการแทนที่ครั้งแรก เป็นมาตรการป้องกันที่เหมาะสม

Q4: เครื่อง Encoder ของตลาดหลังการจําหน่าย หรือ เครื่อง Encoder ที่ถูกสร้างใหม่ เป็นตัวแทนที่เหมาะสมกับหน่วย FANUC ของแท้หรือไม่?

เครื่องโคเดอร์ที่สร้างใหม่มักมีราคาต่ํากว่าหน่วย OEM ใหม่ 30~60% และสามารถเป็นตัวเลือกที่เหมาะสมสําหรับเครื่องจักรที่มีการใช้งานที่ต่ํากว่าหรือเวลานําเป็นข้อจํากัดความสําคัญความเสี่ยงที่เกี่ยวข้องกับหน่วยที่สร้างใหม่คือส่วนประกอบทางออนไลน์ที่อยู่เบื้องหลังอาจมีการสกัดสภาพสะสมสําหรับเครื่องผลิตขนาดใหญ่ที่ทํางานสองหรือสามชิงต์ค่าใช้จ่ายของเหตุการณ์การหยุดทํางานที่ไม่ได้วางแผนครั้งเดียวที่เกิดจากการล้มเหลวของเครื่องปรับรหัสที่สร้างใหม่เกือบเสมอจะเกินความแตกต่างในราคากับหน่วย OEM ใหม่สําหรับแกนเส้นทางสําคัญบนอุปกรณ์การผลิตประถม เครื่องรหัส FANUC ของแท้ที่มีความสามารถติดตามได้อย่างเต็มที่ยังคงเป็นทางเลือกที่มีความเสี่ยงต่ํากว่า สําหรับเครื่องจักรรองหรือคลังสํารองหน่วยที่สร้างใหม่ที่มีชื่อเสียง และมีรายงานการทดสอบที่มีเอกสารสามารถทําให้เกิดความหมายทางเศรษฐกิจได้.

Q5: เครื่อง Encoder เหล่านี้ควรเก็บไว้อย่างไร ก่อนติดตั้ง เพื่อรักษาอายุการใช้งานของมัน?

เก็บหน่วยในบรรจุสินค้าที่ปิดเดิมในสภาพแวดล้อมที่สะอาดและแห้งระหว่าง 0 °C และ 55 °C (32 °F ถึง 131 °F)ห่างจากแสงอาทิตย์ตรงและแหล่งไฟฟ้าแม่เหล็ก เช่น มอเตอร์ขนาดใหญ่หรืออุปกรณ์ปั่น. หลีกเลี่ยงการสะสมวัสดุที่หนักบนบรรจุภัณฑ์ ความดันที่ต่อเนื่องหรือการกระแทกสามารถแตกแผ่นออปติก ซึ่งเป็นองค์ประกอบภายในที่เปราะบางที่สุดและอะโรโซลภายใต้สภาพการเก็บรักษาที่เหมาะสม เครื่อง Encoder FANUC สามารถรักษารายละเอียดสมบูรณ์แบบได้หลายปีแนวทางที่ดีคือการเปลี่ยนสต็อคและใช้หน่วยเก่าก่อน. ก่อนติดตั้งเครื่องปรับรหัสที่เก็บไว้ ตรวจสอบปินเชื่อมต่อเพื่อตรวจสอบการออกซิเดน และทําความสะอาดให้ดีด้วยผ้าที่แห้งและไม่มีขน หากจําเป็น
