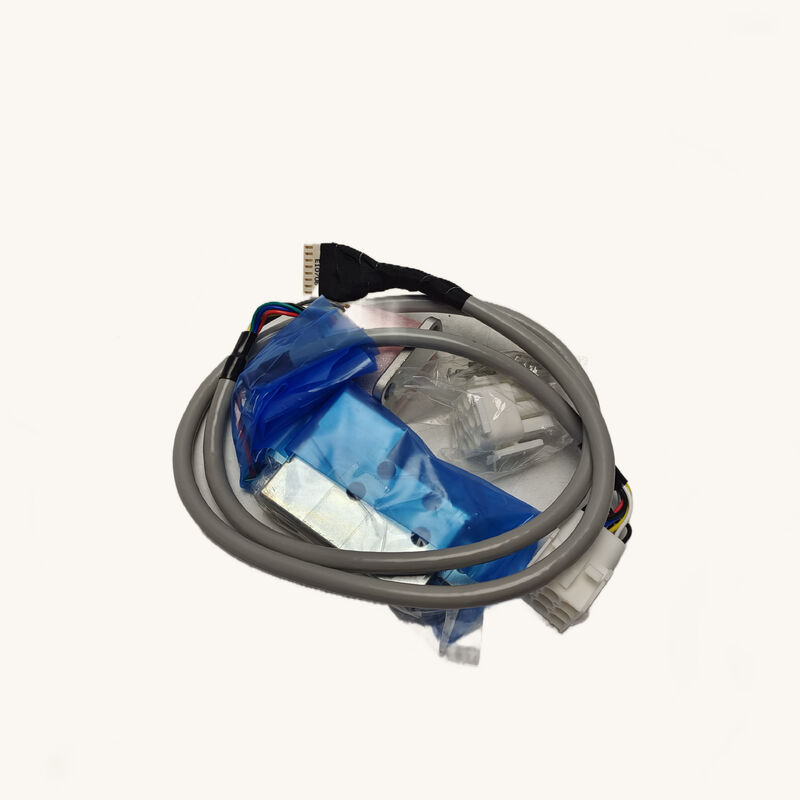

Mitsubishi TS1860N1170 PLG Shaft Encoder — อุปกรณ์ป้อนกลับดั้งเดิมสำหรับระบบแกนหมุน Mitsubishi CNC

เมื่อไดรฟ์แกนหมุน Mitsubishi สูญเสียสัญญาณตำแหน่ง เครื่องจะหยุดทำงาน การหยุดสมบูรณ์ การป้อนกลับแกนหมุนเป็นศูนย์หมายถึงไม่มีการวางแนว ไม่มีเกลียว ไม่มีฟังก์ชันแกน C — มีเพียงสัญญาณเตือนและสายการผลิตที่หยุดนิ่ง Mitsubishi TS1860N1170 คือ PLG shaft encoder ที่ป้องกันสถานการณ์ดังกล่าว โดยทำหน้าที่เป็นอุปกรณ์ป้อนกลับตำแหน่งและความเร็วในระบบแกนหมุน MELDAS CNC ของ Mitsubishi

หน่วยนี้มีจำหน่ายในสภาพ ใหม่ ดั้งเดิม และยังไม่ได้ติดตั้ง — บรรจุภัณฑ์จากโรงงาน Mitsubishi Electric ไม่ใช่ของที่นำกลับมาปรับปรุงใหม่ หรือปรับสภาพ

ความหมายของ "PLG" ในระบบแกนหมุน Mitsubishi

PLG ย่อมาจาก เครื่องกำเนิดพัลส์ ในศัพท์เทคนิค Mitsubishi CNC แม้ว่าอุปกรณ์ซีรีส์ TS รุ่นใหม่จะมีความซับซ้อนมากกว่าตัวนับพัลส์ธรรมดา TS1860N1170 เป็นส่วนหนึ่งของตระกูล PLG encoder แบบเอาต์พุตอนุกรมของ Mitsubishi — อุปกรณ์ที่สื่อสารข้อมูลตำแหน่งและความเร็วไปยังไดรฟ์แกนหมุนซีรีส์ MDS ผ่านอินเทอร์เฟซอนุกรมความเร็วสูง แทนที่จะเป็นรูปคลื่นไซน์/โคไซน์แบบอนาล็อกธรรมดา

สถาปัตยกรรมสื่อสารแบบอนุกรมนี้เป็นไปตามการออกแบบ ไดรฟ์แกนหมุน MDS ของ Mitsubishi จะจัดเก็บพารามิเตอร์มอเตอร์ ประวัติการเตือน และข้อมูลการกำหนดค่าไว้ภายใน encoder เอง ซึ่งหมายความว่า encoder และไดรฟ์จะทำงานเป็นระบบที่จับคู่กันซึ่งจะตรวจสอบความสมบูรณ์ของตัวเองเมื่อเปิดเครื่อง การสลับ encoder ที่ไม่เข้ากัน จะทำให้ไดรฟ์แจ้งเตือนก่อนที่แกนหมุนจะหมุน นี่เป็นเหตุผลหนึ่งที่การใช้ชิ้นส่วน Mitsubishi ดั้งเดิมมีความสำคัญอย่างยิ่งสำหรับส่วนประกอบประเภทนี้

ภาพรวม — ข้อเท็จจริงสำคัญ

วงจรป้อนกลับแกนหมุน — เหตุผลที่ Encoder นี้ไม่สามารถต่อรองได้

แกนหมุนของเครื่องจักรกลไม่ได้ทำหน้าที่เพียงแค่หมุนด้วยความเร็วสูง ในเครื่องจักรที่ควบคุมด้วย MELDAS รุ่นใหม่ แกนหมุนต้อง:

• เร่งและลดความเร็ว ตามคำสั่ง ตอบสนองอย่างแม่นยำต่อโปรไฟล์การเร่งความเร็วที่ตั้งโปรแกรมไว้
• วางแนวที่มุมคงที่ สำหรับการเปลี่ยนเครื่องมืออัตโนมัติ — หยุดภายในเศษส่วนขององศา ทุกครั้ง
• ซิงโครไนซ์กับการป้อน Z-axis ในระหว่างรอบการต๊าปแบบแข็ง โดยจับคู่ RPM ของแกนหมุนกับอัตราการป้อนเพื่อความแม่นยำของเกลียว
• ทำงานเป็นแกน C บนศูนย์กลางการกลึงกัด โดยรักษาตำแหน่งเชิงมุมภายใต้ภาระการตัด

ฟังก์ชันเหล่านี้ไม่มีฟังก์ชันใดทำงานได้หากไม่มีการป้อนกลับที่ต่อเนื่องและแม่นยำจาก encoder แกนหมุน TS1860N1170 ให้การป้อนกลับนั้น โดยสื่อสารโดยตรงกับแอมพลิฟายเออร์แกนหมุน MDS เพื่อปิดวงจรตำแหน่งและความเร็วในการหมุนแกนหมุนทุกรอบ

Encoder ที่ทำงานผิดปกติหรือเสื่อมสภาพไม่ได้ทำให้เกิดสัญญาณเตือนที่ชัดเจนเสมอไป บางครั้งอาจแสดงเป็นความคลาดเคลื่อนของตำแหน่งเป็นครั้งคราว ความล้มเหลวในการวางแนวเป็นครั้งคราว หรือความไม่สม่ำเสมอของระยะพิทช์เกลียว — อาการที่ต้องใช้เวลาในการวินิจฉัยและติดตามย้อนกลับไปยัง encoder Encoder ใหม่จะขจัดตัวแปรนั้นออกไปโดยสิ้นเชิง

จับคู่กับสถาปัตยกรรมไดรฟ์ MDS ของ Mitsubishi

PLG encoder ซีรีส์ TS เป็นส่วนประกอบที่ได้รับการตรวจสอบภายในระบบนิเวศ MELDAS CNC ของ Mitsubishi ได้รับการออกแบบมาให้จับคู่กับ แอมพลิฟายเออร์แกนหมุนซีรีส์ MDS — รวมถึงตระกูล MDS-A, MDS-B, MDS-C, MDS-D และ MDS-DH — ซึ่งพบได้ในเครื่องมือเครื่องจักร CNC หลากหลายประเภทที่สร้างด้วยการควบคุมของ Mitsubishi

เอกสารทางเทคนิคของ Mitsubishi เองกำหนดให้ต้องมี ขั้นตอนการปรับอัตโนมัติ PLG ทุกครั้งที่มีการเปลี่ยน PLG encoder หรือหน่วยไดรฟ์แกนหมุน ขั้นตอนนี้จะปรับเทียบสัญญาณอ้างอิง Z-phase ใหม่และตรวจสอบคุณภาพเอาต์พุตแบบไซน์ — กระบวนการที่สามารถสำเร็จได้ด้วย encoder OEM ที่ถูกต้องและทำงานได้อย่างถูกต้อง อุปกรณ์หลังการขายหรืออุปกรณ์โคลนที่ไม่ผ่านกระบวนการปรับเทียบนี้จะป้องกันไม่ให้เครื่องจักรกลับมาทำงานได้ แม้ว่าจะมีลักษณะภายนอกเหมือนกันก็ตาม

การใช้งานทั่วทั้งอุตสาหกรรมเครื่องมือเครื่องจักร

TS1860N1170 และตัวแปร PLG encoder ที่เกี่ยวข้องปรากฏในเครื่องมือเครื่องจักรหลากหลายประเภทที่ใช้ Mitsubishi MELDAS CNC แพลตฟอร์มทั่วไป ได้แก่:

ศูนย์กลางการตัดแนวนอน — HMC แบบเปลี่ยนพาเลทที่การวางแนวแกนหมุนควบคุมเวลาการเปลี่ยนเครื่องมือและความแม่นยำในการจัดตำแหน่งพาเลท

ศูนย์กลางการตัดแนวตั้ง — VMC ที่ความแม่นยำของความลึกและระยะพิทช์ของการต๊าปแบบแข็งขึ้นอยู่กับการป้อนกลับแกนหมุนต่อการป้อนที่ซิงโครไนซ์

ศูนย์กลางการกลึงกัด — เครื่องจักรแบบมัลติทาสก์ที่แกนหมุนทำหน้าที่เป็นแกน C ที่ควบคุมด้วยเซอร์โวสำหรับการดำเนินการกัด

เครื่องกลึง CNC พร้อมเครื่องมือสด — ศูนย์กลางการกลึงที่ใช้แกน C และการวางแนวแกนหมุนสำหรับการเจาะแบบออฟเซ็ตและการกัดขึ้นรูป

เครื่องเจียระไน — เครื่องเจียระไนทรงกระบอกและพื้นผิวที่ความแม่นยำของความเร็วแกนหมุนส่งผลโดยตรงต่อคุณภาพพื้นผิว

ใหม่ ดั้งเดิม — เหตุใดสภาพจึงมีความสำคัญสำหรับชิ้นส่วนนี้

TS1860N1170 เป็น encoder แบบออปติคัลที่มีความแม่นยำ ดิสก์ภายใน การตั้งค่าพรีโหลดแบริ่ง และวงจรปรับสภาพสัญญาณได้รับการปรับเทียบจากโรงงานเป็นชุดที่จับคู่กัน เมื่อ encoder นี้ถูกถอดออกจากมอเตอร์ที่ใช้แล้ว — ไม่ว่าจะด้วยความระมัดระวังเพียงใด — สถานะการปรับเทียบนั้นจะถูกรบกวน การติดตั้งหน่วยที่ใช้แล้วบนมอเตอร์อื่นต้องมีการปรับ PLG ใหม่ทั้งหมด และถึงกระนั้นประวัติการสึกหรอของแบริ่งของหน่วยที่ถอดออกก็ยังไม่ทราบ

หน่วยใหม่ในกล่องมีการใช้งานแบริ่งเต็มรูปแบบ ชุดออปติคัลที่ไม่ถูกรบกวน และคุณสมบัติทางไฟฟ้าที่ทราบ สำหรับส่วนประกอบที่ควบคุมความแม่นยำของแกนหมุนและเวลาทำงานของเครื่องจักร สิ่งนั้นมีความสำคัญ

คำถามที่พบบ่อย

Q1: PLG encoder คืออะไร และแตกต่างจาก incremental encoder มาตรฐานอย่างไร?

PLG (Pulse Generator) ในศัพท์เทคนิคของ Mitsubishi หมายถึง encoder ป้อนกลับตำแหน่งด้านแกนหมุนที่สื่อสารผ่านโปรโตคอลอนุกรมกับไดรฟ์แกนหมุน MDS ซึ่งแตกต่างจาก incremental encoder แบบ A/B/Z ทั่วไป PLG encoder ซีรีส์ TS จะส่งข้อมูลอนุกรมความละเอียดสูงและจัดเก็บพารามิเตอร์ระบบไว้ภายใน ไดรฟ์จะอ่านข้อมูลนี้เพื่อจัดการการวางแนวแกนหมุน การวางตำแหน่งแกน C และการควบคุมความเร็ว

Q2: TS1860N1170 เข้ากันได้กับไดรฟ์แกนหมุนซีรีส์ MDS ทั้งหมดหรือไม่?

ความเข้ากันได้ขึ้นอยู่กับรุ่นของไดรฟ์ MDS และมอเตอร์แกนหมุนที่ติดตั้งอยู่ PLG encoder ซีรีส์ TS ถูกใช้ในตระกูลแอมพลิฟายเออร์แกนหมุน MDS-A, MDS-B, MDS-C, MDS-D และ MDS-DH แต่ต้องใช้ตัวแปร encoder ที่ถูกต้องเพื่อให้เข้ากับมอเตอร์และไดรฟ์ที่จับคู่กัน ควรตรวจสอบหมายเลขชิ้นส่วน encoder ที่มีอยู่บนป้ายชื่อมอเตอร์และการตั้งค่าพารามิเตอร์ของไดรฟ์แกนหมุนก่อนสั่งซื้อเสมอ

Q3: PLG encoder จำเป็นต้องปรับหลังจากติดตั้งหรือไม่?

ใช่ Mitsubishi กำหนดให้ต้องมี ขั้นตอนการปรับอัตโนมัติ PLG ทุกครั้งที่มีการเปลี่ยน encoder หรือหน่วยไดรฟ์แกนหมุน การปรับเทียบใหม่นี้จะสร้างสัญญาณอ้างอิง Z-phase ใหม่และตรวจสอบคุณภาพสัญญาณ ขั้นตอนนี้จะดำเนินการผ่านหน้าจอพารามิเตอร์บริการของ CNC หรือผ่านอินเทอร์เฟซการวินิจฉัย MELDAS — เอกสารเครื่องมือเครื่องจักรของคุณจะครอบคลุมขั้นตอนที่แน่นอนสำหรับไดรฟ์เฉพาะของคุณ

Q4: สามารถซ่อมแซม TS1860N1170 ได้หรือไม่หากเกิดความเสียหาย หรือต้องเปลี่ยนใหม่?

การซ่อมแซม encoder สามารถทำได้ทางเทคนิคในโรงงานผู้เชี่ยวชาญ แต่ Mitsubishi มีจุดยืนว่าควรใช้เฉพาะชิ้นส่วนอะไหล่ OEM สำหรับ encoder แกนหมุนเท่านั้น เนื่องจากข้อกำหนดในการปรับเทียบและความแม่นยำของชุดออปติคัลภายใน หน่วยที่ซ่อมแซมแล้วยังคงต้องผ่านขั้นตอนการปรับ PLG เต็มรูปแบบเพื่อยืนยันว่าตรงตามข้อกำหนดสัญญาณ — ขั้นตอนเดียวกับที่จำเป็นสำหรับ encoder ใหม่

Q5: ความแตกต่างระหว่าง TS1860N1170 และ TS1860N1171 คืออะไร?

TS1860N1170 และ TS1860N1171 เป็นตัวแปร encoder ที่เกี่ยวข้องกันอย่างใกล้ชิดภายในตระกูล TS1860N เดียวกัน ตัวเลขต่อท้ายโดยทั่วไปบ่งชี้ถึงการแก้ไขเล็กน้อยหรือความแตกต่างในพินเอาต์คอนเนคเตอร์ ความยาวสายเคเบิล หรือการปรับสภาพสัญญาณ ทั้งสองเป็น PLG encoder แบบเพลาสำหรับงานมอเตอร์แกนหมุน Mitsubishi โปรดยืนยันตัวเลขต่อท้ายที่แน่นอนที่ต้องการโดยตรวจสอบป้ายหมายเลขชิ้นส่วนบนมอเตอร์หรือรายการความเข้ากันได้ของไดรฟ์แกนหมุนก่อนที่จะแทนที่อันหนึ่งด้วยอีกอันหนึ่ง
