โมดูล IGBT พลังงานสูง
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A50L-0001-0327 |

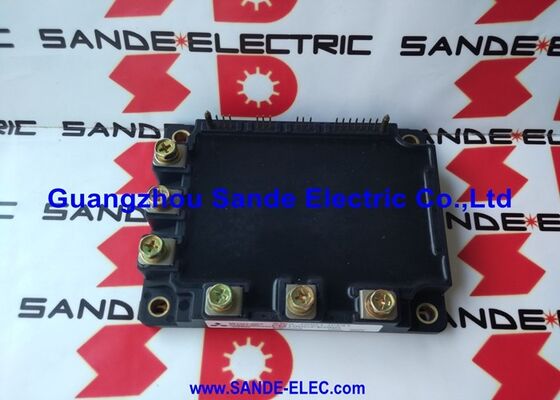

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.
โมดูลนี้ถูกจัดอันดับโดย FANUC เป็น "พาวเวอร์บล็อก" หน่วยสลับพลังงานที่ครอบคลุมตัวเองที่ติดตั้งกับเครื่องระบายความร้อนภายในหน่วยขับเคลื่อนA50L-0001-0327 ทําหน้าที่เปลี่ยนอินเวอร์เตอร์ครบ: รับคําสั่งประตู PWM จากอิเล็กทรอนิกส์ควบคุมของเครื่องขับเคลื่อนและผลิตผลิตสามเฟสความถี่แปรที่ขับเคลื่อนมอเตอร์ AC ที่เชื่อมต่อ
| ปริมาตร | มูลค่า |
|---|---|
| เรตติ้งปัจจุบัน | 50A |
| ระดับความกระชับกําลัง | 600V สูงสุด |
| จํานวน Pin | 16 |
| ประเภทโมดูล | IGBT-IPM (โมดูลพลังงานฉลาด) |
| หลักฐานฟูจิ | 6MBP50RTA060-01 / 6MBP50RTA060AF-51 |
| น้ําหนัก | 0.56 ปอนด์ (~ 254 กรัม) |
| การใช้งาน | FANUC AC servo/spindle drive การขับเคลื่อน |
การตั้งชื่อ "IPM" ระบุ A50L-0001-0327 เป็นมากกว่าการจัดเรียง IGBT ทรานซิสเตอร์แบบปาสิฟ
อิเล็กทรอนิกส์การขับขี่ประตู:วงจรขับประตูที่ติดตั้งกําจัดความต้องการขององค์ประกอบขับประตู IGBT ภายนอก อินเตอร์เฟซ 16 ปินยอมรับสัญญาณ PWM ระดับโลจิกโดยตรง
การป้องกันความแรงเกิน:การตรวจจับกระแสภายในตรวจจับสภาพการกระแสเกิน (หมอบสั้นของมอเตอร์การปิดประตู IGBT ภายในไมโครวินาที ก่อนที่กระแสความผิดพลาดจะทําลายการเชื่อมต่อของทรานซิสเตอร์.
ป้องกันอุณหภูมิเกิน:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.
การป้องกันการตัดสั้น:การตรวจพบความอ่อนเพลียปิด IGBTs ภายในช่วงเวลาต่อรองวงจรสั้น ป้องกันโมดูลจากการทําลายระหว่างวงจรสั้นออก
A50L-0001-0327 ติดตั้งในหน่วยขับเคลื่อน FANUC ทั่วสายสินค้าการขับเคลื่อน servo และ spindle:
เครื่องเสริมพลังงาน FANUC ซีรี่ย์ Alpha:โมดูลอัลฟ่าเซอร์โว (A06B-6079, A06B-6080, A06B-6096 ซีรี่ย์และที่เกี่ยวข้อง) โมดูล IPM 50A ขับเคลื่อนแกนเซอร์โวที่ต้องการแรงหมุนออกระยะกลางสําหรับการปฏิบัติงานแปรรูปแม่นยํา
FANUC เครื่องเสริมเสียงสปินด์แอลซี:หน่วยขับเคลื่อนสปินด์ในชุด 6044, 6062, 6063 และครอบครัวเครื่องขยายที่เกี่ยวข้อง หมวด 50A ครอบคลุมหน่วยขับเคลื่อนสปินด์สําหรับศูนย์แปรรูปในประเภทกําลังกลาง
FANUC เบต้าเซอร์โวนิท:การปรับปรุงเครื่องขยาย servo Beta บางตัวใช้โมดูล IPM ในประเภท 50A / 600V
Q1: เครื่องเตือนขับ FANUC ไหนแสดงให้เห็นว่า A50L-0001-0327 IPM module พลาด?
FANUC เตือน 12 (หรือ เตือน 12)1, 12.2 เป็นต้นสําหรับแกนเฉพาะ) แสดงว่า IPM หรือโมดูลทรานซิสเตอร์ผิดปกติหรือการตัดสั้น) ระหว่างการขับเคลื่อนเปิดหรือการทํางานของมอเตอร์หลังจากการกําจัดความบกพร่องของมอเตอร์และสายไฟฟ้า โมดูล IPM เป็นองค์ประกอบระดับพลังงานหลักสําหรับการเปลี่ยน
Q2: อินเตอร์เฟซ 16 ปินของ A50L-0001-0327 เชื่อมต่อกับบอร์ดวงจรการขับเคลื่อนอย่างไร?
อินเตอร์เฟซ 16 ปินของบล็อกพลังงาน IPM เชื่อมต่อกับบอร์ดสัญญาณของเครื่องขับเคลื่อนผ่านตัวเชื่อมต่อการผสมผสาน โดยทั่วไปคือโซเกต 16 ปินที่ติดตั้ง PCB ที่เชื่อมต่อโดยตรงกับปินสัญญาณของโมดูลเทอร์มิเนลพลังงาน (บัส DC สิทธิ, บัส DC ลบ, ออกของมอเตอร์สามเฟส U / V / W) เชื่อมต่อกับสตาร์บัสของ drive หรือสายไฟขนาดใหญ่ไม่จําเป็นต้องมีส่วนประกอบการขับขี่ประตูภายนอก อินเตอร์เฟซ 16-pin จัดการสัญญาณคําสั่ง PWM ทั้งหมด, การออกป้องกัน, และการเชื่อมต่อไฟฟ้า
Q3: A50L-0001-0327 สามารถเปลี่ยนกับ Fuji 6MBP50RTA060-01 ที่เทียบเท่าได้โดยตรงไหม?
A50L-0001-0327 ใช้ Fuji 6MBP50RTA060-01 (หรือ -AF-51 ตัวแปร) เป็นโมดูลหลักและรายละเอียดตรงกับการสมัคร A50L-0001-0327สําหรับการบํารุงรักษาการขับขี่การผลิต การใช้การกําหนด A50L-0001-0327 ในรายการของ FANUC รับประกันให้มีการจําหน่ายรายละเอียดที่แม่นยํา
Q4: ความต้องการทางความร้อนที่ใช้กับอุปกรณ์ A50L-0001-0327 คืออะไร?
แผ่นฐานของบล็อคพลังงานต้องติดต่อพื้นที่ระบายความร้อนที่เรียบและสะอาดที่มีส่วนผสมอัตราการเชื่อมต่อทางอุณหภูมิ ใช้สกรูการติดตั้งตามรายละเอียดของทอร์คในคู่มือการบํารุงรักษาของ FANUCที่ 50A งานต่อเนื่อง, IPM สร้างความร้อนอย่างมาก สัมผัสความร้อนที่ไม่เพียงพอเพิ่มอุณหภูมิการเชื่อมต่อและลดอายุการใช้งานของโมเดลมองดูว่าพัดลมเย็นของเครื่องขับเคลื่อนทํางานและว่าปีกระบายความร้อนจะสะอาด ก่อนนําไปใช้งานใหม่หลังจากที่เปลี่ยนโมดูล.
Q5: ความสําคัญของน้ําหนักของ A50L-0001-0327 (0.56 ปอนด์) คืออะไร?
น้ําหนัก 0.56 ปอนด์สะท้อนถึงขนาดทางกายภาพและปริมาณทองแดง / อลูมิเนียมของโมดูล IPM 50A / 600V รวม 6 แพคน้ําหนักเบากว่าโมดูลขนาดใหญ่ 75A และปัจจุบันสูงกว่า.ความสม่ําเสมอของน้ําหนักยืนยันคุณสมบัติของโมดูลที่ถูกต้องเมื่อได้รับชิ้นส่วนสํารอง
