| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A50L-0001-0304 |

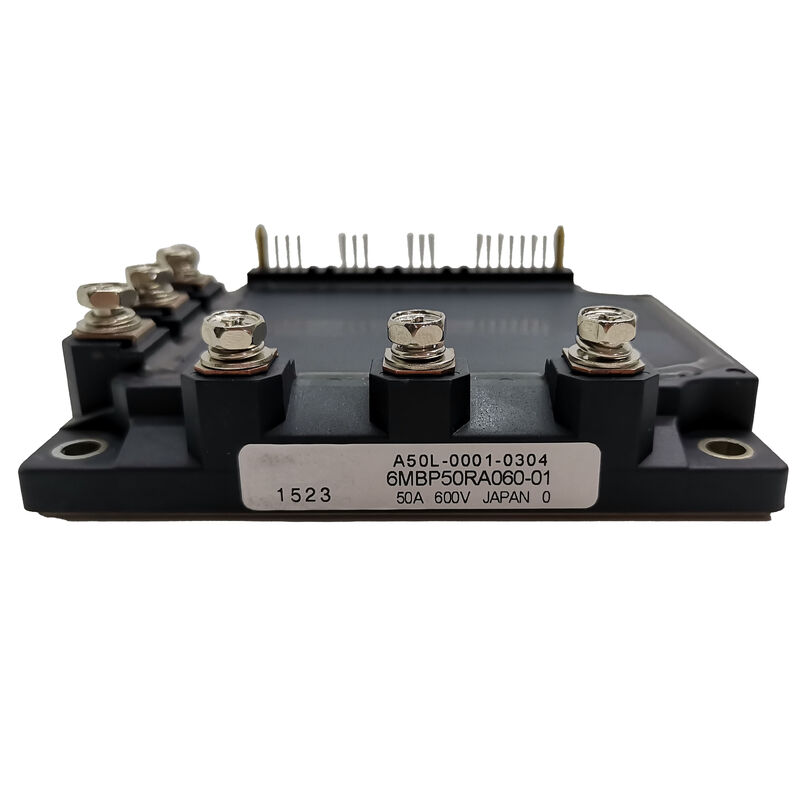

A50L-0001-0304 เป็นการตั้งชื่อของ FANUC สําหรับ Fuji Electric 6MBP50RA060-01 ครับ เป็นโมดูลพลังงานอัจฉริยะรุ่นแรกของรุ่น RA ที่ 50A และ 600Vมันทําหน้าที่เป็นองค์ประกอบการสลับพลังงานใน FANUC AC servo และ spindle แอมพลิเฟอเรอร์ drive หน่วย, ที่มันสร้างสะพานอินเวอร์เตอร์สามเฟสแปลงบัส DC เป็นกระแสมอเตอร์ความถี่แปร
6MBP50RA060-01 ใช้การตั้งค่า 6 แพคของฟูจิ ผสม 6 ทรานซิสเตอร์ IGBT บวก 6 ไดโอเดสที่เคลื่อนไหวได้อย่างอิสระ เพื่อสร้างสะพานสามเฟสที่สมบูรณ์แบบในโครงการติดตั้งแผ่นเดียวการตั้งชื่อ RA ระบุว่านี่คือ IPM รุ่นแรกของ Fuji, ซึ่งภายหลังถูกเปลี่ยนโดย RTA และ RTF รุ่นที่สองและรุ่นที่สามของรุ่น RA.
| ปริมาตร | มูลค่า |
|---|---|
| เรตติ้งปัจจุบัน | 50A |
| ระดับความกระชับกําลัง | 600V |
| หลักฐานฟูจิ | 6MBP50RA060-01 |
| รูปแบบ | สีดํา ติดแผ่น |
| ซีรี่ย์ | รุ่น RA (รุ่นแรก) |
| การสมัคร FANUC | เครื่องขับเคลื่อน servo / spindle CNC |
ผลิตภัณฑ์สองชิ้นของ FANUC A50L มีระดับ 50A / 600V แต่ใช้ Fuji module รุ่นที่แตกต่างกัน
| ปริมาตร | A50L-0001-0304 | A50L-0001-0327 |
|---|---|---|
| โมดูลฟูจิ | 6MBP50RA060-01 | 6MBP50RTA060 ซีรี่ย์ |
| ซีรี่ย์ | RA (รุ่นที่ 1) | รุ่น RTA |
| รูปแบบ | การติดตั้งแผ่น | แบล็อกพลังงาน |
ทั้งคู่มีตําแหน่ง 50A ในเครื่องขับ FANUC แต่ไม่สามารถแลกเปลี่ยนกันได้ ภาพฟิสิกัลที่แตกต่างกัน การวางแผนเครื่องเชื่อม และมิติทางกลยืนยันจากเอกสารการบํารุงรักษาเครื่องขับขี่ FANUC รายละเอียดว่าใช้เบอร์ชิ้นไหน.
เครื่องเสริมพลังงาน FANUC ACอัลฟ่าและหน่วยเสริมพลังงาน FANUC ที่เกี่ยวข้องที่ใช้โมดูล IPM ประเภท 50A สําหรับแกนที่ต้องการแรงหมุนระยะกลาง ∆ การขับเคลื่อนแกนศูนย์การแปรรูป, การขับเคลื่อนศูนย์การหมุนและการขับเคลื่อนหอคอยและเครื่องบดหมุนหัวล้อ.
FANUC เครื่องเสริมเสียงสปินด์แอลซี:อุปกรณ์ขับเคลื่อนหมุน AC ในประเภทพลังงานกลาง หมุนศูนย์การแปรรูปในช่วง 3.7 หมุน 7.5kW ในปริมาณ 200V หรือพลังงานที่สูงขึ้นตามสัดส่วนที่ 400V
ระบบขับเคลื่อนเครื่องมือ CNC:เครื่องจักร CNC FANUC ครบวงจรที่ใช้รายละเอียดโมดูล A50L-0001-0304 จากศูนย์แปรรูปและศูนย์หมุนถึงเครื่องบดและอุปกรณ์ EDM
เครื่องขับเคลื่อนโรบอตอุตสาหกรรม:หน่วยขับเคลื่อนหุ่นยนต์ FANUC โดยใช้ IPM power block ประเภทเดียวกันสําหรับการขับเคลื่อนแกนร่วมในหุ่นยนต์ที่มีภาระประโยชน์ขนาดกลาง
Q1: เครื่องเตือน FANUC ไหนที่แสดง A50L-0001-0304 ต้องการเปลี่ยน?
FANUC drive Alarm 12 (หรือตัวประเภทเฉพาะแกน 12)1, 12.2) แสดงความผิดพลาด IPM หรือโมดูลพลังงานที่เกิดเมื่อระบบป้องกันภายในของโมดูลเปิดใช้งานหรือแผ่นควบคุมของเครื่องขับเคลื่อนตรวจพบความผิดพลาดของฮาร์ดแวร์ในระยะพลังงานก่อนที่จะตัดสิน A50L-0001-0304, ตรวจสอบความต้านทานของเครื่องยนต์และความต่อเนื่องของสายไฟออก
Q2: ความแตกต่างระหว่างรุ่น RA (A50L-0001-0304) และรุ่น RA ล่าสุดคืออะไร?
รุ่น RA (6MBP50RA060-01) เป็นรุ่นแรกของ Fuji RA IPM. รุ่นล่าสุดคือ RH (6MBP50RH060-01 สําหรับตัวแปร #S)และซีรีส์ RTF รวมชิป IGBT ที่มีการปรับปรุงใหม่ ด้วยการเสียการสวิทช์ที่ต่ํากว่า และฟังก์ชันการป้องกันที่ดีขึ้น โดยยังคงมีขนาดแพคเกจและอินเตอร์เฟสเดียวกัน. การกําหนดย้อนหลังที่แตกต่างกัน (# S, # S2, ฯลฯ) บนหมายเลขชิ้นส่วน FANUC ระบุรุ่นโมดูล Fuji ที่ถูกจัดส่ง ยืนยันย้อนหลังที่แม่นยําจากเอกสารของเครื่องขับขี่
Q3: A50L-0001-0304 (50A) เปรียบเทียบกับ A50L-0001-0305 (75A) สําหรับการเลือกไดรฟ์ FANUC ได้อย่างไร?
A50L-0001-0304 (Fuji 6MBP50RA060-01) คือ 50A for สําหรับตําแหน่ง servo และ spindle ที่มีพลังงานต่ํากว่าA50L-0001-0305 (Fuji 7MBP75RA060-01) เป็น 75A ด้วยรูปแบบ 7 แพ็ครวมถึงเบรคอินทิกรีต IGBT for สําหรับตําแหน่งสปินด์และเซอร์โวที่มีความแรงสูงกว่า. ไม่เคยเปลี่ยนระหว่างประเภทกระแสไฟฟ้า; โมดูลกระแสไฟฟ้าที่มีกระแสไฟฟ้าสูงกว่า ไม่ให้ประโยชน์ในการทํางานเพิ่มเติมในตําแหน่งการขับเคลื่อนกระแสไฟฟ้าที่ต่ํากว่าและอินเตอร์เฟซ PCB และการออกแบบความร้อนถูกสอดคล้องกับรายละเอียดจําแนกโมดูลเฉพาะเจาะจง.
Q4: ความต้องการของอินเตอร์เฟซทางความร้อนที่ใช้กับ A50L-0001-0304
แผ่นฐานของโมดูลติดต่อกับเครื่องระบายความร้อนภายในของหน่วยขับเคลื่อน ทําความสะอาดพื้นผิวติดต่อและใช้สารผสมอัตราการใช้งานความร้อนก่อนการติดตั้งการใช้เครื่องแนบติดตั้งที่มีแรงหมุนตามรายละเอียดคู่มือการใช้งาน FANUCใน 50A งานต่อเนื่องในการขับเคลื่อน servoความสัมผัสทางความร้อนที่ไม่เพียงพอเป็นสาเหตุหลักของการล้มเหลว IPM ช่วงเวลาก่อน.
