OEM MITSUBISHI Leistungs ทรานซิสเตอร์ PM100CFE060 A50L-0001-0331

A50L-0001-0331 | โมดูลทรานซิสเตอร์ FANUC — อะไหล่เซอร์โว 100A / 600V / CNC และไดรฟ์สปินเดิล

โมดูลการสลับกำลัง 100A สำหรับระบบขับเคลื่อน FANUC

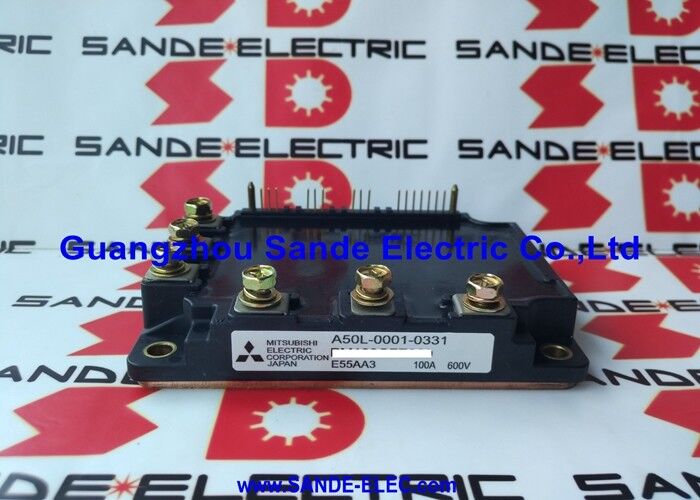

A50L-0001-0331 เป็นโมดูลทรานซิสเตอร์ 100A, 600V สำหรับระบบขับเคลื่อน CNC ของ FANUC ซึ่งเป็นองค์ประกอบการสลับกำลังในขั้นตอนอินเวอร์เตอร์ของไดรฟ์ ที่ 100A โมดูลนี้ใช้ช่วงปลายที่สูงกว่าของกลุ่มโมดูลไดรฟ์ FANUC A50L ซีรีส์ ซึ่งครอบคลุมตำแหน่งไดรฟ์สปินเดิลและเซอร์โวไดรฟ์ที่ต้องการความจุกระแสไฟฟ้ามากกว่าโมดูลคลาส 50A และ 75A ที่ใช้ในการกำหนดค่าไดรฟ์ขนาดเล็ก

โมดูลทรานซิสเตอร์ซีรีส์ FANUC A50L เป็นที่ตั้งของเซมิคอนดักเตอร์สวิตชิ่งกำลัง — IGBT หรืออาร์เรย์ทรานซิสเตอร์ — ซึ่งจะแปลงบัส DC ของไดรฟ์ไปเป็นเอาต์พุตสามเฟสความถี่แปรผันที่ขับเคลื่อนมอเตอร์ AC โมดูลอยู่ในตำแหน่งภายในแชสซีของไดรฟ์ ติดตั้งกับฮีทซิงค์ภายใน และเชื่อมต่อกับแผงสัญญาณของไดรฟ์ผ่านทางอินเทอร์เฟซการควบคุม

ข้อมูลผลิตภัณฑ์ที่สำคัญ

บทบาท Power Stage ในสถาปัตยกรรมไดรฟ์ FANUC

โมดูลทรานซิสเตอร์ A50L-0001-0331 อยู่ที่ขอบเขตการแปลงพลังงานในไดรฟ์ FANUC:

รับ:สัญญาณสวิตช์ PWM จากแผงควบคุมของไดรฟ์ - คำสั่งเกทระดับลอจิกที่กำหนดว่าทรานซิสเตอร์ตัวใดที่เปิดและปิดในทันที

เอาท์พุต:ความถี่แปรผัน, แรงดันไฟฟ้ากระแสสลับสามเฟสแปรผันไปยังมอเตอร์ - ผลลัพธ์จากการแปลรูปแบบ PWM ของแผงควบคุมเป็นกระแสมอเตอร์จริง

การเชื่อมต่อบัสกระแสตรง:ขั้วต่อจ่ายไฟของโมดูลเชื่อมต่อกับบัส DC ภายในของไดรฟ์ (ประมาณ 280V จาก 200V AC หรือ 540V จากแหล่งจ่ายไฟ 400V AC) และเข้ากับขั้วต่อเอาท์พุตของมอเตอร์

การส่งสัญญาณข้อผิดพลาด:วงจรป้องกันภายในโมดูล (กระแสเกิน อุณหภูมิเกิน) จะสร้างสัญญาณความผิดปกติกลับไปยังบอร์ดควบคุม โดยจะกระตุ้นสัญญาณเตือนของไดรฟ์ซึ่งจะแจ้งเตือนผู้ปฏิบัติงาน CNC

การใช้งาน

ศูนย์เครื่องจักรกลซีเอ็นซี:การขับเคลื่อนแกนหมุนและแกนกำลังสูงบนเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง, เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน และเครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกนที่ติดตั้งระบบขับเคลื่อน FANUC

เครื่องกลึง CNC:ไดรฟ์สปินเดิลสำหรับเครื่องกลึง CNC และเครื่องกลึง CNC ที่มีความจุสูง — โดยที่ความต้องการพลังงานของสปินเดิลเกินกว่าความสามารถของโมดูล 75A

เครื่องเจียรซีเอ็นซี:สปินเดิลของหัวล้อขับเคลื่อนบนเครื่องเจียรทรงกระบอกและพื้นผิวในระดับกำลังสูง

หุ่นยนต์อุตสาหกรรม:ตัวควบคุมหุ่นยนต์ FANUC ที่ใช้เซอร์โวไดรฟ์ระดับ 100A สำหรับแกนหลักของหุ่นยนต์น้ำหนักบรรทุกขนาดใหญ่

CNC wire EDM และ EDM แบบจม:ระบบขับเคลื่อนกำลังสูงสำหรับเครื่อง EDM ที่ใช้ระบบขับเคลื่อน FANUC ในระดับกำลังสูง

คำถามที่พบบ่อย

คำถามที่ 1: สัญญาณเตือนไดรฟ์ของ FANUC ใดที่บ่งชี้ถึงความล้มเหลวของโมดูลทรานซิสเตอร์ A50L-0001-0331

สัญญาณเตือน FANUC 12 (ความผิดปกติของโมดูลพลังงาน / กระแสไฟเกิน) เป็นตัวบ่งชี้หลัก — ปรากฏที่ไดรฟ์เปิดใช้งานเมื่อการป้องกันภายในของโมดูลทริกเกอร์ หรือระหว่างการทำงานภายใต้สภาวะโหลดที่ผิดปกติ ตรวจสอบฉนวนของมอเตอร์และความต่อเนื่องของสายเคเบิลเอาท์พุตก่อนที่จะประณามโมดูล A50L-0001-0331 เป็นสาเหตุที่เป็นไปได้เมื่อผ่านการตรวจสอบมอเตอร์และสายไฟ แต่ยังมีสัญญาณเตือนอยู่

คำถามที่ 2: A50L-0001-0331 (100A) เกี่ยวข้องกับโมดูล A50L อื่นๆ ในคลาส 600V อย่างไร

ซีรีส์ A50L-0001 ครอบคลุมคลาสกระแสไฟหลายคลาส: 50A (A50L-0001-0304), 75A (A50L-0001-0305) และรุ่นกระแสสูงกว่า รวมถึง 100A A50L-0001-0331 โมดูลนี้ไม่สามารถใช้แทนกันได้ — แต่ละโมดูลจะถูกจับคู่กับข้อกำหนดด้านพลังงานของชุดขับเคลื่อนเฉพาะ ตรวจสอบโมดูลที่ถูกต้องจากเอกสารการบำรุงรักษาไดรฟ์เสมอ

คำถามที่ 3: สามารถเปลี่ยน A50L-0001-0331 ในระหว่างการทำงานของไดรฟ์ได้หรือไม่

ไม่ — การเปลี่ยนโมดูลทรานซิสเตอร์จำเป็นต้องปิดไดรฟ์ลงจนสุด หลังจากแยกแหล่งจ่ายไฟหลักแล้ว ให้ตรวจสอบว่าตัวเก็บประจุบัส DC ของไดรฟ์คายประจุจนหมด (ต่ำกว่า 50V) ก่อนที่จะเข้าสู่ขั้นจ่ายไฟ บัส 600V DC จะคงแรงดันไฟฟ้าที่เป็นอันตรายไว้เป็นเวลาหลายนาทีหลังจากการถอดแหล่งจ่ายไฟหลัก — ควรใช้มิเตอร์ที่ปรับเทียบแล้วเสมอเพื่อยืนยันแรงดันไฟฟ้าที่ปลอดภัยก่อนจัดการส่วนประกอบภายใน

คำถามที่ 4: ต้องมีการเตรียมการระบายความร้อนอะไรบ้างเมื่อติดตั้ง A50L-0001-0331

ทำความสะอาดพื้นผิวสัมผัสของฮีทซิงค์ และใช้สารประกอบเชื่อมต่อในการระบายความร้อนใหม่กับแผ่นฐานโมดูลอย่างสม่ำเสมอ สกรูยึดแรงบิดตามข้อกำหนดในคู่มือการบำรุงรักษาไดรฟ์ FANUC ที่การทำงานต่อเนื่องที่ 100A การเตรียมการระบายความร้อนที่ถูกต้องถือเป็นสิ่งสำคัญ — การที่หน้าสัมผัสของฮีทซิงค์ไม่เพียงพอจะลดอายุการใช้งานของโมดูลลงอย่างมาก
