โมดูล IGBT พลังงานสูง
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | Infineon |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | FZ1600R17KF6C_B2 |

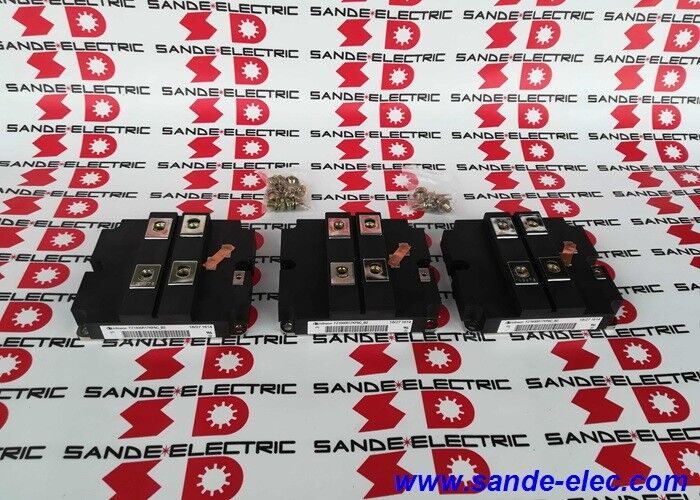

FZ1600R17KF6C-B2 เป็นโมดูล IGBT 6 แพ็คของ Infineon ที่ 1600A และ 1700V ครับ เป็นสะพานอินเวอร์เตอร์สามเฟสที่สมบูรณ์แบบในโฮสติกเดียวทั้งหมดหกตําแหน่งการสลับของสะพานสามเฟสมีอยู่ในแพคเกจ 130 × 140mm: IGBT ทางด้านบนและด้านล่างที่มีไดโอ้ด antiparallel freewheeling สําหรับแต่ละระยะการออกสามระยะ (U, V, W)
ด้วยกระแสไฟฟ้า 1600A และความดันล็อค 1700V นี่คือหนึ่งในโมดูล 6 แพ็คที่มีกระแสไฟฟ้าสูงที่สุด5kW การสูญเสียพลังงานทั้งหมดและ FZ EconoPACK + หมวกกดจําหน่ายจําหน่ายมันเป็นองค์ประกอบสําหรับระบบขับเคลื่อนและการแปลงพลังงานขนาดใหญ่มาก.
| ปริมาตร | มูลค่า |
|---|---|
| การตั้งค่า | แพ็ค 6 ชิ้น |
| VCES | 1700 วอลต์ |
| IC,nom | 1600A |
| IC ที่ TC=25°C | 2600A |
| ICRM (สูงสุด) | 3200A |
| Ptot | 12.5kW |
| VCE ((sat) | 3.1.3.6V @ IC=1600A |
| กรุงเทพมหานคร | 19μC |
| ซีส | 105nF |
| VISOL | 4kV |
| ขนาด | 130 × 140 มม. |
| น้ําหนัก | 2 ปอนด์ 5 ออนซ์ |
VCES 1700V ให้พื้นที่ปิดที่ต้องการสําหรับระบบขับเคลื่อนที่ทํางานจากความแรงดันไฟฟ้า AC ที่สูงขึ้น:
จาก 690V AC สามเฟส:ความดันสูงสุดของสายต่อสาย ≈ 976V DC ความดันปิด 1700V ให้บริการ 74% มากกว่าจุดสูงนี้และไดโอ้ดร่างกายครึ่งประจุบายไฟกลับการฟื้นฟู overshoots โดยไม่เข้าใกล้ IGBT ของขั้นต่ําการปิด.
จาก 480V ACระบบที่ต้องการการป้องกันระยะยาวหรือทํางานในสภาพแวดล้อมการจําหน่ายที่มีความเสี่ยงสูงของความดันเกินระยะยาวIGBT ระดับ 1700V ให้พื้นที่ในการใช้งานมากกว่าระดับ 1200V.
ความสามารถ 1700 วอลต์นี้เป็นเหตุผลที่ FZ1600R17KF6C-B2 ปรากฏใน:
เครื่องขับเคลื่อนอุตสาหกรรม:เครื่องขับเคลื่อนความถี่แปรขนาดใหญ่สําหรับอุตสาหกรรมหนัก ณ โรงงานผลิตเหล็ก โรงงานปูนซีเมนต์ โรงงานเหมืองแร่ และโรงงานแปรรูปเคมี ที่มีเครื่องขับเคลื่อนมอเตอร์ตั้งแต่หลายร้อยกิโลวัตต์ ถึงหลายเมกะวัตต์
พลังงานลม:ระยะอินเวอร์เตอร์ด้านเครื่องกําเนิดในอุปกรณ์เรือนลมหลายเมกะวัตต์แปลงผลิตของเครื่องกําเนิดความเร็วแปรเปลี่ยนเป็น AC ความถี่ของเครือข่ายที่คงที่
การดึง:อินเวอร์เตอร์แรงดึงรถไฟสําหรับรถล็อกโมติวการขนส่งสินค้าความเร็วสูงและหนัก ที่การผสมผสานของกระแสกระแสไฟฟ้าสูง ความดันการกั้นสูง และการบรรจุ compact Six-Pack ลดน้ําหนักระบบขับเคลื่อน
การเก็บพลังงานจากแหล่งพลังงานที่ปรับปรุงได้ระบบเก็บพลังงานจากแบตเตอรี่ที่ติดกับเครือข่าย (BESS) อินเวอร์เตอร์ในขนาดของอุปกรณ์บริการ
การแปลงพลังงานอุตสาหกรรม:ระบบ UPS ขนาดใหญ่ ปลายด้านหน้าที่ทํางานสําหรับสถานประกอบการอุตสาหกรรม และเครื่องขับเคลื่อนมอเตอร์ DC ที่มีพลังงานสูงในระบบที่ผ่านมา
Q1: ความแตกต่างระหว่าง 1600A IC,nom และ 2600A IC ที่ TC = 25 °C รายละเอียดคืออะไร?
IC,nom (1600A) คือกระแสไฟฟ้าคงที่ที่ระบุในอุณหภูมิกรอบที่กําหนดไว้สําหรับวัตถุที่ใช้ในการออกแบบอุณหภูมิIC ที่ TC = 25 ° C (2600A) คือกระแสไฟฟ้า DC สุดยอดโดยเฉพาะกับกรอบที่ถือไว้ที่ 25 ° C ภาวะที่สมบูรณ์แบบที่เกินขอบเขตความร้อนของเครื่องระบายความร้อนจริงใด ๆ ภายใต้การทํางานต่อเนื่องในความเป็นจริง, ตัวเลข 1600A กํากับการออกแบบการขับเคลื่อน; ค่า 2600A แสดงถึงพื้นที่หัวครึ่งตัวนําของโมดูล.
Q2: ทําไมตัวอักษร FZ จะแสดงเทคโนโลยีปลายเครื่องพิมพ์?
การกําหนด "FZ" ในระบบตั้งชื่อโมดูล IGBT ของอินฟินิเออนระบุรูปแบบเรือน EconoPACK + ด้วยปลายไฟหลักที่ติดกับพิมพ์ (PressFIT)ทอร์มิเนล PressFIT ใช้สปริงการติดต่อที่บรรจุด้วยสปริงในแท่นบัส DC แทนการเชื่อมต่อที่พับ"Z" นอกจากนี้ยังแสดงให้เห็นว่า ไดโอเดสฟรีวิลลิ่งที่บูรณาการ พร้อมกับชิป IGBT
Q3: วงจรการขับเคลื่อนประตูใดที่จําเป็นสําหรับ FZ1600R17KF6C-B2 ที่ 1600A?
ที่ 1600A the IGBT gate capacitance is substantial — the 105nF input capacitance (Cies) and 19µC gate charge require a gate driver capable of providing sufficient current to charge and discharge the gate quickly within the required switching time. A dedicated high-current gate driver module is required — the driver must supply the peak current needed to achieve the desired turn-on and turn-off dV/dt rates within the drive's switching timing requirements.
Q4: ความต้านทานทางความร้อนของระบายความร้อนที่ต้องการสําหรับ FZ1600R17KF6C-B2 ในระดับแรงเต็ม?
ที่ 1600A และการสูญเสียพลังงานทั้งหมด 12.5kW โมดูลต้องการเครื่องระบายความร้อนที่มีความต้านทานทางความร้อนต่ํามาก เพื่อรักษาอุณหภูมิการเชื่อมต่ํากว่า 125 °C มากที่สุดในกรณีการทํางานต่อเนื่องระบบความเย็นของของเหลวที่บังคับ หรือ ระบบความร้อนอากาศที่บังคับที่มีประสิทธิภาพสูง เป็นมาตรฐานสําหรับโมดูลในระดับพลังงานนี้การออกแบบความร้อนต้องคํานวณค่า IGBT และไดโอเดส Rth ((j-c) ละตัวที่ได้รับการยืนยันจากใบข้อมูล FZ1600R17KF6C-B2 สําหรับความต้านทานความร้อนเฉพาะเจาะจงต่อสวิทช์ต่อกรณี
