| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FUJI |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6MBP20JB060 |

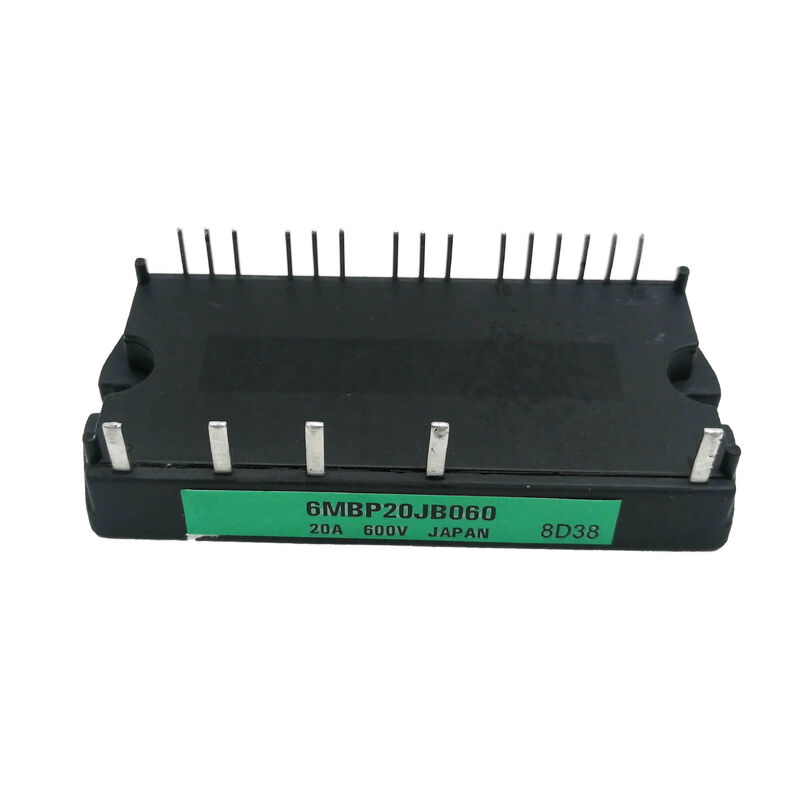

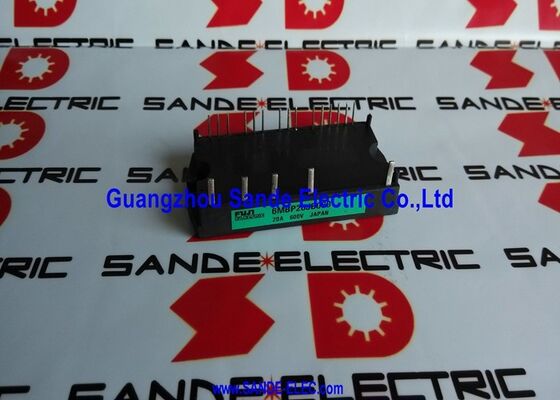

6MBP20JB-060 เป็นโมดูลพลังงานฉลาดขนาดเล็กจากฟูจิ อิเล็คทริก ∙ สมาชิกที่คอมพัคตและกระแสไฟฟ้าต่ําของครอบครัว 6MBP IPM ที่ 20A และ 600V150A) ให้บริการเครื่องขับเคลื่อนมอเตอร์อุตสาหกรรมในช่วงกิโลวัตต์, IPM ขนาดเล็ก 20A เป้าหมายการใช้งานการขับเคลื่อนขนาดเล็ก: ระบบ servo compact, เครื่องขับเคลื่อนมอเตอร์อุปกรณ์, ปั๊มพลังงานต่ําและพัดลม, และการออกแบบ inverter ที่มีพื้นที่จํากัด
"ขนาดเล็ก" ใน Small IPM ระบุรูปแบบแพ็คเกจจับแน่น P633A ที่มีขนาดเล็กกว่ากระเป๋าประกอบ 6MBP ที่ใช้ในระดับกระแสที่สูงกว่า6MBP20JB-060 ยังคงมีลักษณะของโหลดพลังงานที่ฉลาดเต็มที่: ทรานซิสเตอร์ IGBT 6 ตัว สําหรับสะพานสามเฟสที่สมบูรณ์แบบ อิเล็กทรอนิกส์การขับเคลื่อนประตูที่บูรณาการ และการป้องกันหลายฟังก์ชัน
| ปริมาตร | มูลค่า |
|---|---|
| เรตติ้งปัจจุบัน | 20A |
| ระดับความกระชับกําลัง | 600V |
| จํานวน IGBT | 6 (สะพานสามเฟส) |
| การผลิต IGBT | รุ่นที่ 7 |
| แพ็คเกจ | P633A (พับ) |
| ซีรี่ย์ | ซีรี่ย์ JB |
| การคุ้มครอง | เครื่องตรวจจับอุณหภูมิ OC / UV / OT + |
การป้องกันความแรงเกิน (OC):สังเกตการเคลื่อนไหวไฟฟ้าที่เกินระดับ และปิดประตู IGBT ภายในระยะเวลาการรับรองการตัดสายสั้นของโมดูลความผิดพลาดในการขับเคลื่อน PWM.
การล็อคล็อคความดันต่ํา (UV):ติดตามความแรงกดไฟฟ้าการขับขี่ประตู ถ้าการให้บริการตกต่ํากว่าขั้นต่ําขั้นต่ําสําหรับการสลับ IGBT ที่น่าเชื่อถือโมดูลจะยับยั้งการออกของประตูโดยอัตโนมัติ.
การป้องกันความร้อนเกิน (OT):ปฏิบัติการป้องกันความร้อนปิดโมดูลเมื่ออุณหภูมิการเชื่อมข้ามขั้นต่ํา ป้องกันความเสียหายถาวรจากการเย็นที่ไม่เพียงพอหรือความอ้วนอย่างต่อเนื่อง
การออกของเซ็นเซอร์อุณหภูมิ:A separate analog temperature output signal allows the host controller to monitor the module's thermal state in real time — enabling the drive system to reduce output current or PWM frequency proactively before the protection threshold is reached.
เครื่องขับเคลื่อนเซอร์โวขนาดเล็ก:เครื่องเสริมพลังงาน servo compact สําหรับอุปกรณ์เสริมหุ่นยนต์ ระดับการตั้งตําแหน่งแม่นยําและหมุนแกนเครื่องมือเครื่องมือที่ระดับพลังงานต่ํากว่า where the 20A / 600V rating and compact P633A package enable space-efficient servo drive designs.
อินเวอร์เตอร์ปั๊มและพัดลมปั๊มอุตสาหกรรมขนาดเล็ก, เครื่องขับลม HVAC, และเครื่องควบคุมลมระบบเย็นในประเภทที่ต่ํากว่า 5kW โดย IPM ที่คอมแพคท็อตทําให้การออกแบบอินเวอร์เตอร์ง่ายขึ้นด้วยการขับเคลื่อนประตูและการป้องกันที่บูรณาการ
เครื่องขับเคลื่อนมอเตอร์ของอุปกรณ์อินเวอร์เตอร์มอเตอร์เครื่องซักผ้า, เครื่องขับเคลื่อนคอมเพรเซอร์เครื่องปรับอากาศ และเครื่องควบคุมมอเตอร์ตู้เย็น กลุ่ม 600V / 20A เป็นองค์ประกอบการสลับหลักในอินเวอร์เตอร์เครื่องใช้ในบ้าน
แกนอัตโนมัติอุตสาหกรรม:การขับเคลื่อนแกนพลังงานต่ําในอุปกรณ์อัตโนมัติหลายแกน ระบบตั้งตําแหน่งคอนเวียร์ และเครื่องขับเคลื่อนเครื่องประกอบเล็ก
อินเวอร์เตอร์ขนาดเล็กที่ใช้พลังงานที่เกิดใหม่:การออกแบบเครื่องปรับปรุงไฟฟ้าไฟฟ้าขนาดเล็ก ที่เปลี่ยนผลิตไฟฟ้าไฟฟ้าแบบเดี่ยวเป็นไฟฟ้าแบบ AC
Q1: 6MBP20JB-060 "IPM ขนาดเล็ก" ต่างกันอย่างไรกับโมดูล 6MBP มาตรฐานที่กระแสไฟฟ้าสูงกว่า?
การกําหนด "IPM ขนาดเล็ก" ระบุพัสดุ P633A ที่คอมพัคเกจ ✅ ขนาดเล็กกว่าพัสดุ 6MBP ที่ใช้ในระดับ 50A ขึ้นไปการขับเคลื่อนประตูอินเทกรีตเดียวกันและคุณสมบัติการป้องกันใช้ ️ ความแตกต่างคือขนาดของแพคเกจและประเภทกระแส (20A สําหรับการใช้งานคอมแพคต vs. 50A + สําหรับการขับขี่ขนาดใหญ่) แพ็คเกจขนาดเล็กกว่าต้องการการวางแผน PCB อย่างละเอียดเพื่อจัดการกับการระบายความร้อนภายในรอยเท้าที่เล็กกว่า
Q2: ความถี่ตัวนํา PWM ไหนที่ 6MBP20JB-060 สามารถรองรับได้
IPM Fuji รุ่นที่เจ็ดในประเภท 20A รองรับความถี่ตัวนํา PWM สูงถึง 15 ∼ 20 kHz ทําให้การทํางานของมอเตอร์เงียบ (เหนือความถี่ที่ได้ยิน) และการควบคุมการคลื่นของกระแสที่ละเอียดกว่าความถี่ตัวนําที่สูงขึ้นเพิ่มความสูญเสียในการสลับ; ยืนยันว่าการออกแบบความร้อนสามารถจัดการกับการสูญเสียพลังงานที่เพิ่มขึ้นในความถี่ตัวนําที่เลือก. การนําเคลื่อนไหวของมอเตอร์ขนาดเล็กส่วนใหญ่ใช้ความถี่ตัวนํา 816kHz กับ JB-series IPM.
คําถามที่ 3: 6MBP20JB-060 ต้องการปัสดุการขับขี่ประตูอะไร?
JB-series Small IPM ต้องการไฟฟ้าแยกสําหรับการขับเคลื่อนประตู √ ไฟฟ้าบวกสําหรับการเปิด IGBT และไฟฟ้าลบสําหรับการปิดและเครมทํางาน ไฟฟ้าประตูทั่วไปคือ +15V / -8V ถึง -10Vระยะความเข้มข้นไฟฟ้าที่แม่นยําถูกยืนยันจากคู่มือการใช้งาน 6MBP20JB-060การทํางานภายนอกระยะที่กําหนดความเสี่ยง การทําลายผลงานการขับขี่ประตู
Q4: วิธีการรีเซ็ตความผิดพลาดสําหรับ 6MBP20JB-060 หลังจากเกิดเหตุการณ์การป้องกันคืออะไร?
หลังจากการป้องกันของ IPM เริ่มทํางาน (OC, UV, หรือ OT) ปินการออกความผิดพลาดแสดงสถานะความผิดพลาด เพื่อรีเซ็ต:กลับความดันไฟฟ้าประตู, หรืออนุญาตให้โมดูลเย็นต่ํากว่าขั้นต่ํา) จากนั้นใช้แรงกระแทกรีเซ็ต (Re-set pulse) โดยปกติการสลับจากต่ําไปสูงในช่วงสั้น ๆ ในการเข้าการรีเซ็ตความผิดพลาด (Fault Reset) เพื่อเปิดออกการขับประตู (Gate Drive) อีกครั้งความผิดพลาดไม่สามารถเคลียร์โดยการเข้า PWM เท่านั้น; การตั้งค่าใหม่อย่างบวกจําเป็น
