| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIEMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6SE7016-1EA51 |

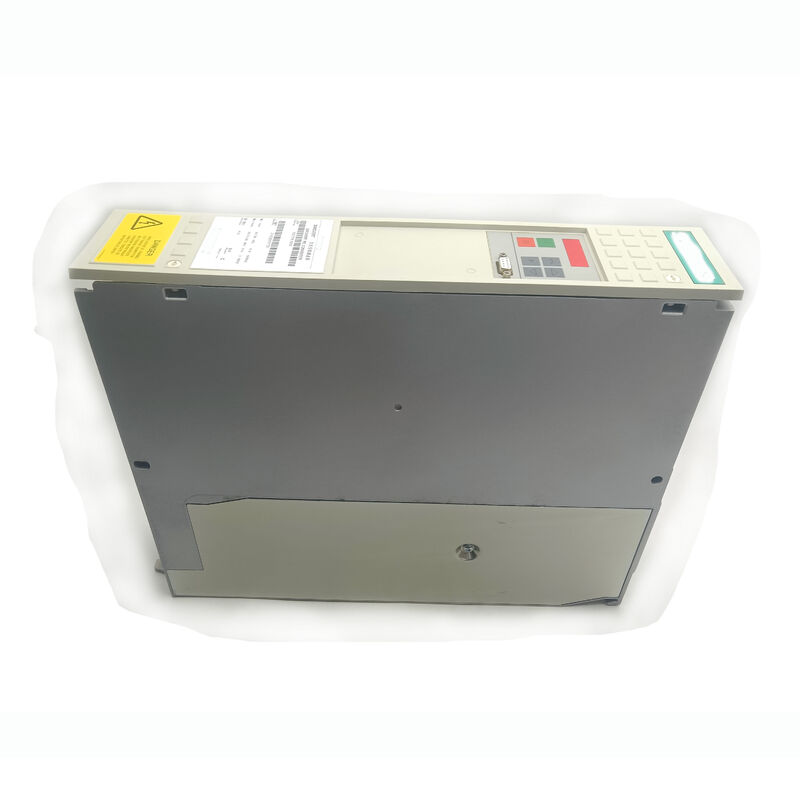

6SE7016-1EA51 เป็นเวอร์ชันแก้ไขก่อนหน้าของตัวแปลงขนาดกะทัดรัด AC-AC 6SE7016-1EA61 ทั้งคู่เป็นยูนิตขนาดกะทัดรัดควบคุมเวกเตอร์ SIMOVERT MASTERDRIVES VC พร้อมอินพุต AC 380–480V ที่ 2.2kW / 6.1A ส่วนต่อท้ายการแก้ไขจะแยกความแตกต่างของรุ่นฮาร์ดแวร์:
| ส่วนหนึ่ง | การแก้ไข | ป้อนข้อมูล | พลัง | ปัจจุบัน |
|---|---|---|---|---|
| 6SE7016-1EA51 | 51 (ก่อนหน้า) | 380–480V AC, 3 เฟส | 2.2kW | 6.1A |
| 6SE7016-1EA61 | 61 (ต่อมา) | 380–480V AC, 3 เฟส | 2.2kW | 6.1A |
การแก้ไข "51" แสดงถึงการผลิต SIMOVERT MASTERDRIVES รุ่นก่อนหน้า ประสิทธิภาพทางไฟฟ้า — กำลังพิกัด กระแสไฟฟ้า ช่วงแรงดันไฟฟ้า และความสามารถในการควบคุม — มีความสอดคล้องกันระหว่างการแก้ไขครั้งที่ 51 และ 61 ความแตกต่างของฮาร์ดแวร์นั้นอยู่ภายในของแต่ละยูนิตขนาดกะทัดรัด
| พารามิเตอร์ | ค่า |
|---|---|
| ป้อนข้อมูล | 3 เฟส, 380–480V AC, 50/60Hz |
| ปัจจุบัน (นาม) | 6.1A |
| พลัง | 2.2kW |
| การแก้ไข | 51 |
| ควบคุม | การควบคุมเวกเตอร์ (VC) |
| สิ่งที่แนบมา | IP20 |
| ชุด | SIMOVERT มาสเตอร์ไดรฟ์ VC |
เช่นเดียวกับ 6SE7016-1EA61 6SE7016-1EA51 เป็นตัวแปลง AC-AC โดยเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟหลัก AC 380–480V และมีวงจรเรียงกระแสภายในและสเตจอินเวอร์เตอร์ของตัวเอง ไม่จำเป็นต้องมีโมดูลจ่ายบัส DC ภายนอก
การกำหนดค่า AC-AC แบบสแตนด์อโลนนี้เป็นข้อได้เปรียบหลักของซีรีส์ 6SE7016-1EA เหนือซีรีส์ DC-AC 1TA สำหรับแอปพลิเคชันแบบไดรฟ์เดี่ยว:
การออกแบบระบบที่เรียบง่ายกว่า:หนึ่งไดรฟ์, หนึ่งการเชื่อมต่อหลัก, หนึ่งสายมอเตอร์ ไม่มี DC บัสที่ใช้ร่วมกันในการกำหนดขนาด ติดตั้ง หรือคอมมิชชั่น
การดำเนินงานอิสระ:ยูนิตขนาดกะทัดรัดซีรีส์ 1EA แต่ละยูนิตทำงานแยกจากกัน ข้อผิดพลาดในไดรฟ์ตัวหนึ่งไม่ส่งผลกระทบต่อไดรฟ์อื่นๆ ในการติดตั้ง
การเปลี่ยนแบบ Like-for-like ในเครื่องรุ่นเก่า:เครื่องจักรในการผลิตที่มีตัวแปลงขนาดกะทัดรัด SIMOVERT ดั้งเดิมที่มีการแก้ไข 51 ฉบับทำให้เกิดข้อผิดพลาดของไดรฟ์ 6SE7016-1EA51 มีการเปลี่ยนทดแทนที่เข้ากันกับฮาร์ดแวร์ — รักษาความสอดคล้องกับรุ่นฮาร์ดแวร์ของการติดตั้งที่มีอยู่
อะไหล่บำรุงรักษาตามแผน:สถานที่ดูแลรักษาอุปกรณ์ SIMOVERT MASTERDRIVES VC จากยุคการผลิตก่อนหน้านี้จะเก็บหน่วย 6SE7016-1EA51 ไว้บนชั้นวางเพื่อการกู้คืนข้อผิดพลาดทันทีโดยไม่ต้องรอเวลาดำเนินการในการจัดหา
คำถามที่ 1: 6SE7016-1EA51 (ฉบับแก้ไข 51) สามารถถูกแทนที่ด้วย 6SE7016-1EA61 (ฉบับแก้ไข 61) ได้หรือไม่
ใช่ในทางไฟฟ้า — ทั้งคู่ใช้อินพุต AC 380–480V, 2.2kW, 6.1A เหมือนกัน ในการติดตั้งส่วนใหญ่ เวอร์ชัน 61 จะใช้แทนระบบไฟฟ้าโดยตรงสำหรับเวอร์ชัน 51 ตรวจสอบความเข้ากันได้ของบอร์ดเสริมก่อนที่จะเปลี่ยนหากมีการติดตั้งบอร์ดเสริม (PROFIBUS ตัวเข้ารหัส บอร์ดเทคโนโลยี) — ยืนยันจากเอกสารประกอบของ SIMOVERT MASTERDRIVES ว่าเวอร์ชันของบอร์ดเสริมเฉพาะเข้ากันได้กับฮาร์ดแวร์รุ่น 61 ก่อนถ่ายโอน
คำถามที่ 2: AC-AC 6SE7016-1EA51 แตกต่างจาก DC-AC 6SE7016-1TA51 อย่างไร
1EA51 มีวงจรเรียงกระแสภายในของตัวเอง — โดยเชื่อมต่อกับแหล่งจ่ายไฟหลัก AC 380–480V โดยตรง และทำงานเป็นไดรฟ์แบบสแตนด์อโลน 1TA51 ไม่มีวงจรเรียงกระแสภายใน และต้องใช้บัส 510–650V DC ที่มีอยู่แล้วจากโมดูลจ่าย SIMOVERT "EA" และ "TA" ในหมายเลขชิ้นส่วนระบุระดับแรงดันไฟฟ้าอินพุต: EA = อินพุตหลัก AC (380–480V AC), TA = อินพุตบัส DC (510–650V DC)
คำถามที่ 3: พิกัดปัจจุบันของ VT และ CT สำหรับ 6SE7016-1EA51 เป็นเท่าใด
เช่นเดียวกับรุ่นที่เทียบเท่ากับการแก้ไข 61 6SE7016-1EA51 ให้คะแนนโอเวอร์โหลดสองระดับ: VT (แรงบิดแปรผัน) ที่ 6.1A ระบุ — รองรับโอเวอร์โหลด 136% เป็นเวลา 1 นาที; CT (แรงบิดคงที่) ที่กระแสลดลงเล็กน้อย — รองรับโอเวอร์โหลด 150% เป็นเวลา 1 นาที พิกัดเหล่านี้กำหนดโดยการกำหนดค่าพารามิเตอร์ P ของชุดขับเคลื่อน (พารามิเตอร์ P072 หรือเทียบเท่า) เพื่อให้ตรงกับโปรไฟล์แรงบิดของการใช้งาน
คำถามที่ 4: มีข้อควรระวังด้านความปลอดภัยอะไรบ้างเมื่อเปลี่ยน 6SE7016-1EA51
แยกและล็อคแหล่งจ่ายไฟหลัก 3 เฟส ตัวเก็บประจุภายใน 1EA51 จะรักษาแรงดันไฟฟ้าที่เป็นอันตรายไว้หลังจากการถอดแหล่งจ่ายไฟหลัก — รอเวลาคายประจุจากเอกสารการบำรุงรักษา SIMOVERT MASTERDRIVES และตรวจสอบแรงดันไฟฟ้ากระแสตรงที่ตัวเก็บประจุต่ำกว่า 50V ก่อนจัดการ ใช้งานยูนิตขนาดกะทัดรัดด้วยข้อควรระวัง ESD ระดับอุตสาหกรรมตามปกติ
