อินเวอร์เตอร์ความถี่ตัวแปร
>
|
| สถานที่กำเนิด | สหรัฐอเมริกา |
| ชื่อแบรนด์ | AB |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 22B-D017N104 |

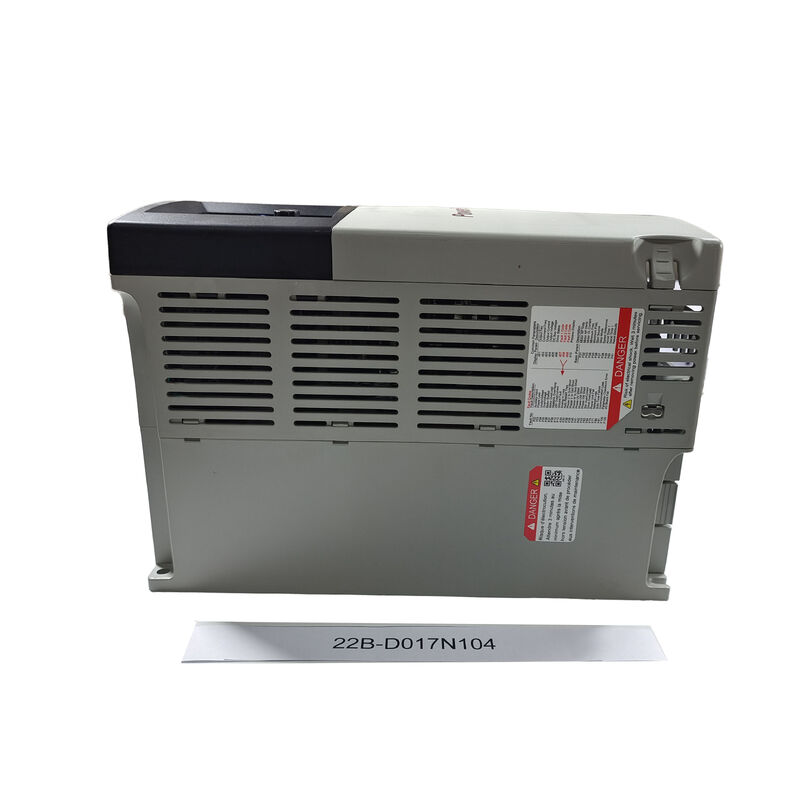

22B-D017N104 เป็นรุ่น 480V ขนาด 7.5kW ในระดับการขับเคลื่อนความถี่ที่ปรับได้ Series 40ซีรีส 40 เป็นแพลตฟอร์มการขับเคลื่อน AC ที่ใช้ได้อย่างแพร่หลาย ซึ่งเป้าหมายการควบคุมความเร็วของมอเตอร์ทั่วไปด้วยผลิต 7.5kW ที่ 480V สามเฟส 22B-D017N104 นั่งในประเภทพลังงานการขับเคลื่อนที่ครอบคลุมส่วนใหญ่ของอุตสาหกรรมและการใช้งานเครื่องมือเครื่องช่วยในสภาพแวดล้อมการจําหน่ายไฟฟ้า 460/480 วอลต์ในอเมริกาเหนือ.
| ปริมาตร | มูลค่า |
|---|---|
| พลัง | 7.5kW (10HP) |
| ความดันทางเข้า | 480V AC 3 ขั้นตอน |
| ปัจจุบันการออกระดับ | 17A |
| รอบ | IP20 |
| การติดตั้ง | การติดตั้งแผ่น |
| คีย์พาด | เซ็นต์คง (รวม) |
| เครื่องกรอง EMC | ไม่รวม |
| เบรก | ทรานซิสเตอร์เบรคมาตรฐาน |
| ซีรี่ย์ | 40 |
22B-D017N104 ประกอบด้วยทรานซิสเตอร์เบรคแบบมาตรฐาน
สิ่งที่ทรานซิสเตอร์เบรกทําเมื่อมอเตอร์ที่ช้าช้าขับเคลื่อนความแรงดันบัส DC มากกว่าขั้นต่ําของทรานซิสเตอร์เบรค (โดยทั่วไป 750 800V สําหรับการขับเคลื่อน 480V)ทรานซิสเตอร์เปิดและเชื่อมต่อตัวต่อต้านเบรคภายนอกผ่านบัส DC dissipating พลังงานที่เกิดใหม่เป็นความร้อนในตัวต่อต้าน.
ทําไมมันสําคัญกับ 7.5kW:ที่ 7.5kW ความอ่อนแอของภาระบกพร่องมักจะมากและเครื่องมือเครื่องจักรในประเภทพลังงานนี้สามารถผลิตพลังงานที่สําคัญในระหว่างการเบิกขั้นทรานซิสเตอร์เบรคมาตรฐานสามารถ:
การขับขี่รถขนส่ง 10 HP พร้อมเบรคแบบไดนามิกเครื่องขนส่งสายการผลิตต้องการการหยุดที่รวดเร็วและซ้ําซ้ํา เพื่อการวางสินค้า 22B-D017N104's standard brake transistor enables controlled deceleration to standstill within the required stopping time — connecting a braking resistor sized for the conveyor's inertia and stopping duty cycle.
เครื่องขับปั๊ม 480V:ปั๊มกระบวนการอุตสาหกรรมที่มีมอเตอร์ 10 HP ต้องการการควบคุมความเร็วแปรจากปั๊มพลังงาน 480V. 22B-D017N104 ให้การควบคุมความถี่ที่ปรับได้ตลอดช่วงทํางานของมอเตอร์.
Q1: แทนความต้านทานเบรคแบบไหนที่จําเป็นกับทรานซิสเตอร์เบรคแบบมาตรฐานบน 22B-D017N104?
ความต้านทานขั้นต่ําและกําลังประเมินของตัวต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้านความต้าน ความต้านความต้านความต้านความต้านความต้าน ความต้านความต้านความต้านความต้าน ความต้านความต้านความต้านความต้าน ความต้านความต้าน ความต้านความต้าน ความต้านความต้าน ความต้าน ความต้าน ความต้าน ความต้าน ความต้าน ความต้าน ความต้าน ความต้าน ความต้าน ความต้านและวาระการทํางานของเหตุการณ์เบรกสําหรับการขับเคลื่อน 7.5kW ที่ 480V, ค่าขัดขวางขั้นต่ําโดยทั่วไปอยู่ในช่วง 4060Ω,ด้วยพลังงานสูงสุดที่ระบุสูงกว่าพลังงานออกเฉพาะของเครื่องขับเคลื่อนคู่มือการติดตั้งซีรีส์ 40 ระบุความต้านทานขั้นต่ําและวงจรการทํางานสูงสุดสําหรับความต้านทานเบรค
Q2: ความแตกต่างระหว่าง "คีย์เพดคง" และตัวเลือกคีย์เพดถอดหรือรีโมทคืออะไร?
คีย์พาน์ดที่ติดตั้งของ 22B-D017N104 ได้ถูกบูรณาการอย่างถาวรในแผ่นด้านหน้าของเครื่องขับขี่ มันไม่สามารถถอดออกหรือขยายบนสายไฟฟ้าไปยังจุดติดตั้งที่อยู่ห่างไกลนี้เหมาะสําหรับการขับเคลื่อนที่ติดตั้งที่จุดที่เข้าถึงในแผ่นควบคุม.บางรุ่นของซีรีส์ 40 รองรับคีย์พาด LCD ที่อยู่ห่างไกลที่เชื่อมต่อผ่านพอร์ตการสื่อสารยืนยันตัวเลือกคีย์พาด จากเอกสารการเลือกสินค้าซีรีส์ 40.
Q3: โปรต็อกอลการสื่อสารอะไรที่ 22B-D017N104 รองรับสําหรับการบูรณาการ PLC?
พลาตฟอร์มซีรีส์ 40 รองรับตัวเลือกการสื่อสารต่าง ๆ สําหรับการควบคุมความเร็ว PLC และการบูรณาการติดตามไดรฟ์มาตรฐานรวมถึงพอร์ต RS485 (โดยทั่วไปรองรับ Modbus RTU หรือโปรโตคอลเฉพาะผู้ผลิต) สําหรับการสื่อสารลําดับพื้นฐาน. Option modules enable DSI peripheral device connection and other network communication — confirm the specific available options and network modules for the 22B-D017N104 variant from the Series 40 product documentation.
Q4: มีมาตรการป้องกันความปลอดภัยใดบ้างที่ใช้ในการเชื่อมต่อตัวต่อต้านเบรกกับ 22B-D017N104?
ความต้านทานเบรคเชื่อมต่อกับปลายบัส DC ของเครื่องขับเคลื่อนที่บรรทุกความแรงดันบัส DC เต็ม (ประมาณ 670 800V ที่ 480V AC input) ระหว่างการทํางานและสําหรับระยะเวลาหลังจากแยกจากสายไฟฟ้าหลบแยกและล็อคไฟฟ้า, ตรวจสอบว่าความดันของบัส DC ต่ํากว่า 50V (หลังจากเวลาการปล่อยที่กําหนด) ก่อนเชื่อมต่อหรือดูแลสายไฟของตัวต่อต้านเบรกหน่วยต่อต้านเบรคเองสามารถบรรลุอุณหภูมิพื้นผิวสูงมากในระหว่างการทํางานเบรคหนัก ลงตั้งหน่วยต่อต้านในสถานที่ที่มีความสะอาดพอเพียงจากบุคลากรและวัสดุที่เผาไหม้.
