| สถานที่กำเนิด | อเมริกา |
| ชื่อแบรนด์ | AB |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 20g11nd011aa0nnnnn |

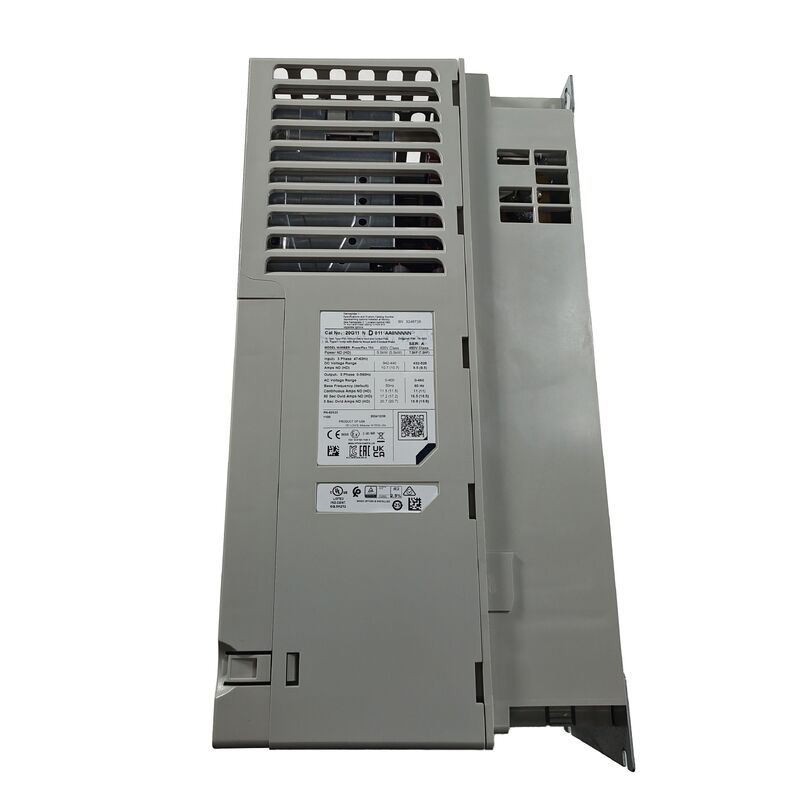

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power rating. การจัดตั้งกระเป๋าสะพายแบบเปิดคือสําหรับการติดตั้งภายในกระเป๋าสะพายที่ให้ความคุ้มครองสิ่งแวดล้อมสูงสุดป้องกันการสัมผัสด้วยนิ้วมือและการเข้าของวัตถุแข็งขนาดใหญ่ แต่ไม่ได้รับการจัดอันดับสําหรับการเผชิญหน้ากับฝุ่นหรือความชื้นโดยตรงภายนอกตู้.
ทรานซิสเตอร์ DB (ดินามิกเบรค) ที่บูรณาการเป็นลักษณะที่สําคัญ this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.
| ปริมาตร | มูลค่า |
|---|---|
| โวลเตชั่น | 480V AC 3 ขั้นตอน |
| กระแสไฟออก | 11A |
| การจัดอันดับพลังงาน | 10 HP |
| ความถี่การเข้า | 50/60Hz |
| รอบ | ประเภทเปิด |
| การจัดอันดับ IP | IP20 |
| การเย็น | การปรับปรุงอากาศ |
| อุณหภูมิการทํางาน | 0°C ถึง 40°C |
| อุณหภูมิเก็บรักษา | -40°C ถึง +70°C |
| ความชื้น | 5~95% ไม่กระชับ |
| น้ําหนัก | 100.00 ปอนด์ (4.54 กิโลกรัม) |
การกําหนด "ชนิดเปิด" กําหนดวิธีการติดตั้งและคุ้มกันในเครื่องจักรหรือแผ่นจริง:
จําเป็นต้องติดตั้งตู้:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, โดยประตูตู้และปุ่มประปา ให้การป้องกันการเข้าที่เหมาะสมกับสภาพแวดล้อมการติดตั้ง
ระดับ IP20:ภายในตู้เครื่องขับเคลื่อนด้วยตัวเองมีประเมิน IP20 ป้องกันจากวัตถุแข็งที่ใหญ่กว่า 12 มม (นิ้วมือปลอดภัย) แต่ไม่ให้การป้องกันจากฝุ่นสะสมหรือการเข้าของความชื้นกล่องรอบ ๆ ต้องให้ความคุ้มครองสิ่งแวดล้อมเพิ่มเติมใด ๆ ที่สถานที่การติดตั้งต้องการ
ข้อดีในเรื่องค่าใช้จ่ายและการใช้งานOpen-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.
การควบคุมความเร็วของมอเตอร์อุตสาหกรรมทั่วไป:ปั๊ม, แฟน, เครื่องขนส่ง, และอุปกรณ์การจัดการวัสดุทั่วไปที่ใช้มอเตอร์ระดับ 3 ขั้นตอนในประเภทพลังงาน 10 HP ที่ต้องการการทํางานด้วยความเร็วแปร
การใช้งานที่ต้องการความช้าเร็วอย่างรวดเร็ว:แกนเครื่องจักร, อุปกรณ์อัตราเบอร์และอุปกรณ์กระบวนการที่เวลาลดความเร็วของเครื่องยนต์เป็นส่วนสําคัญของเวลาวงจร โดยได้รับประโยชน์จากความสามารถในการเบรกแบบไดนามิก
การใช้งานภาระการซ่อม:เครื่องยก, เครื่องยก, สถานที่ปลด/ปลดกลับและการใช้งานอื่น ๆ ที่ภาระสามารถขับเคลื่อนมอเตอร์ได้เร็วกว่าความเร็วที่สั่ง ̇ ต้องการฟังก์ชันเบรกไดนามิกในการจัดการพลังงานการฟื้นฟูที่เกิดขึ้น.
การควบคุมเครื่องจักร OEM ที่ติดตั้งบนแผ่น:กล่องควบคุมเครื่องจักรผู้ผลิต ที่เครื่องขับแบบเปิดถูกรวมเข้ากับการออกแบบห้องที่กําหนดเอง พร้อมกับส่วนประกอบการควบคุมอื่นๆ
Q1: อะไรที่กําหนดว่าเครื่องกระโดด CM ควรติดตั้งหรือถอนออกสําหรับการติดตั้งเฉพาะเจาะจง?
การปรับปรุงเครื่องกระโดด CM ขึ้นอยู่กับประเภทการติดดินระบบกระจายไฟฟ้าของสถานที่. ระบบติดดิน (TN-S, TN-C-S, หรือ TT) โดยทั่วไปใช้การปรับปรุงเครื่องกระโดดที่ติดตั้ง. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault tripsดูคู่มือการติดตั้งของ drive และยืนยันประเภทของระบบกระจายของอํานวยการกับช่างไฟฟ้าของสถานที่ก่อนการใช้งาน
Q2: จะต้องมีตัวต่อต้านเบรคแยกกันหรือไม่หรือเครื่องขับเคลื่อนมีตัวต่อต้านภายใน?
The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.
Q3: เครื่องขับเคลื่อนนี้สามารถติดตั้งในตู้ที่ไม่อากาศ เนื่องจากการออกแบบการเย็นด้วยอากาศแรงได้หรือไม่?
ไม่ ∙ เครื่องขับเคลื่อนที่เย็นด้วยอากาศบังคับต้องการการไหลผ่านอากาศที่เหมาะสมผ่านตู้เพื่อกําจัดความร้อนที่เกิดระหว่างการทํางานตู้ต้องมีช่องอากาศที่มีช่องรับอากาศ/อากาศออกที่กรอง หรือระบบลมเย็น/เครื่องปรับอากาศขนาดสําหรับการระบายความร้อนของเครื่องขับเคลื่อนในภาระเต็มการติดตั้งเครื่องขับเคลื่อนที่ทําความเย็นด้วยอากาศในห้องที่ปิดและไม่มีอากาศจะทําให้เครื่องขับเคลื่อนอุ่นเกินและผิดปกติภายใต้ภาระ หรือทํางานด้วยความน่าเชื่อถือที่ลดลงในเวลา
Q4: ความสําคัญของช่วงอุณหภูมิการทํางาน 0 °C ถึง 40 °C สําหรับการวางแผนการติดตั้งคืออะไร?
ระยะ 0 °C ถึง 40 °C กําหนดอุณหภูมิอากาศรอบตัวโดยตรงที่ตําแหน่งของเครื่องขับเคลื่อน ไม่ใช้อุณหภูมิห้องทั่วไป แต่อุณหภูมิอากาศที่แท้จริงรอบตัวห้องขับเคลื่อนที่สามารถเพิ่มขึ้นในตู้อากาศที่ไม่ค่อยดี หรือตู้ที่มีส่วนประกอบในการผลิตความร้อนหลายส่วนสําหรับอุปกรณ์ที่อุณหภูมิแวดล้อมในตู้อาจเกิน 40 °C ̇ เนื่องจากการบรรจุส่วนประกอบที่หนาแน่นหรือสภาพแวดล้อมอุตสาหกรรมที่ร้อน.
