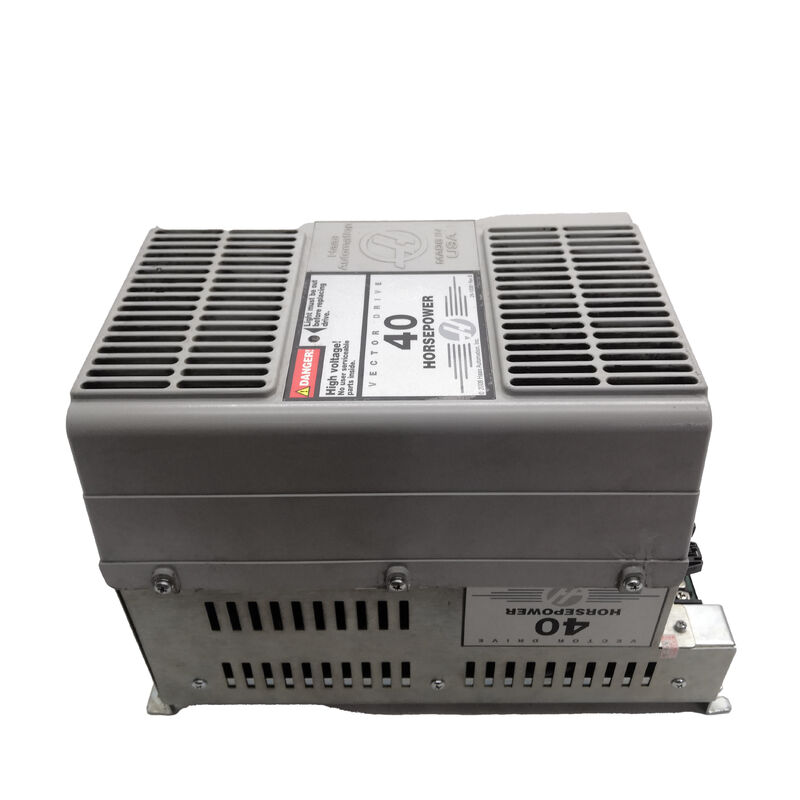

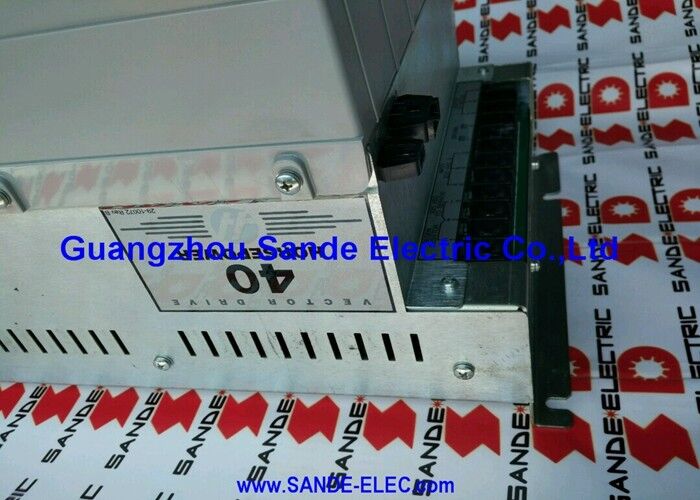

อินเวอร์เตอร์ความถี่แปรผัน 40HP HAAS Vector Drive 29-10081

ฮาส ออโตเมชั่น 29-10081 | ไดรฟ์เวกเตอร์ 40 HP — อินพุต AC 230V / 325V DC ถึงเซอร์โว / ยกเลิกการผลิต

ขับเคลื่อนเวกเตอร์ 40HP — หัวใจอันทรงพลังของ Haas Machining Center

29-10081 เป็นไดรฟ์เวกเตอร์ 40 HP ของ Haas Automation ซึ่งเป็นโมดูลอิเล็กทรอนิกส์กำลังที่รับอินพุตหลัก 230V AC และสร้าง 325V DC เพื่อจ่ายเซอร์โวแอมพลิฟายเออร์ที่ขับเคลื่อนมอเตอร์แกนและสปินเดิล ในเครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ของ Haas ระบบขับเคลื่อนเวคเตอร์คือขั้นตอนการแปลงกำลังส่วนกลาง แกนที่ขับเคลื่อนด้วยเซอร์โวทุกแกนและมอเตอร์สปินเดิลจะดึงกำลังการทำงานจากบัส DC ที่ไดรฟ์นี้สร้างขึ้น

การควบคุมเวกเตอร์ไดรฟ์ (การควบคุมเวกเตอร์ฟลักซ์) รักษาการควบคุมความเร็วและแรงบิดของมอเตอร์สปินเดิลได้อย่างแม่นยำ โดยไม่ต้องใช้อุปกรณ์ป้อนกลับความเร็วบนมอเตอร์ - ตัวขับจะคำนวณเวกเตอร์กระแสที่ต้องการแบบเรียลไทม์จากสมการโมเดลมอเตอร์ ด้วยกำลัง 40 HP เครื่อง 29-10081 ครอบคลุมระดับกำลังของสปินเดิลของเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งระดับกลางของ Haas ซึ่งการตัดหนักอย่างต่อเนื่องที่ความเร็วสปินเดิลสูงต้องการการส่งกำลังที่เชื่อถือได้และควบคุมได้

การกำหนด Rev B ระบุการแก้ไขฮาร์ดแวร์ของการออกแบบฐาน 29-10081 Haas ทำการเปลี่ยนแปลงระดับการแก้ไขเพื่อปรับปรุงความน่าเชื่อถือหรือรวมการอัปเดตส่วนประกอบ ทั้งเวอร์ชันพื้นฐานและ Rev B ให้บริการการติดตั้งเครื่องเดียวกัน ยืนยันว่ามีการติดตั้งรุ่นใดจากฉลากของไดรฟ์เมื่อสั่งซื้อ

ข้อมูลจำเพาะที่สำคัญ

รูปแบบความล้มเหลวและเศรษฐศาสตร์การซ่อมแซม

ไดรฟ์เวคเตอร์ล้มเหลวด้วยกลไกกว้างๆ สองกลไก ความล้มเหลวในขั้นตอนระบบส่งกำลัง เช่น IGBT ที่เสียหาย สะพานเรียงกระแสที่ล้มเหลว หรือตัวเก็บประจุบัส DC ที่ล้มเหลว เป็นข้อบกพร่องระดับส่วนประกอบที่ศูนย์ซ่อมที่ได้รับการฝึกอบรมจะวินิจฉัยและซ่อมแซมโดยตรง ความล้มเหลวของบอร์ดควบคุม เช่น IC ไดรเวอร์เกตที่ล้มเหลว วงจรควบคุม DSP ที่เสียหาย หรือข้อผิดพลาดของแหล่งจ่ายไฟภายในส่วนควบคุมของไดรฟ์ ก็สามารถซ่อมแซมได้เช่นกัน แต่ต้องใช้เครื่องมือพิเศษเพิ่มเติม

เนื่องจาก 29-10081 เลิกผลิตแล้ว การซ่อมแซมจึงมักจะใช้งานได้จริงในเชิงเศรษฐกิจและลอจิสติกส์มากกว่าการจัดหาเครื่องใหม่ เครื่อง Haas ไม่สามารถทำงานได้หากไม่มีเวกเตอร์ไดรฟ์ที่ใช้งานได้ — 29-10081 ที่ล้มเหลวจะหยุดเครื่องโดยสิ้นเชิง ผู้ให้บริการซ่อมไดรฟ์ผู้เชี่ยวชาญของ Haas จะนำอุปกรณ์ทดสอบที่กำหนดค่าไว้สำหรับไดรฟ์เฉพาะนี้ และสามารถตรวจสอบหน่วยที่ซ่อมแซมภายใต้สภาวะโหลดจริงก่อนส่งคืน

เมื่อไดรฟ์ล้มเหลว ให้บันทึกรหัสสัญญาณเตือนทั้งหมดที่แสดงบนส่วนควบคุม Haas สภาวะที่เกิดความล้มเหลว (โหลดระหว่างการตัด รอบเดินเบา เมื่อเปิดเครื่อง) และสถานะของไฟ LED แสดงสถานะใดๆ บนหน้าไดรฟ์ก่อนที่จะถอดออก ข้อมูลนี้ช่วยให้ศูนย์ซ่อมสามารถจำลองข้อผิดพลาดและยืนยันว่าได้รับการแก้ไขแล้วหลังการซ่อมแซม

คำถามที่พบบ่อย

คำถามที่ 1: ไดรฟ์เวกเตอร์ 29-10081 ให้พลังงานอะไรในเครื่อง Haas จริงๆ

ไดรฟ์แปลงแหล่งจ่ายไฟหลัก 230V AC เป็นแรงดันไฟฟ้าบัส 325V DC บัส DC นี้จ่ายไฟโดยตรงให้กับโมดูลเซอร์โวแอมพลิฟายเออร์ที่ขับเคลื่อนมอเตอร์แกนทั้งหมด (X, Y, Z และแกนเพิ่มเติม) และมอเตอร์สปินเดิล การเคลื่อนที่ของเครื่องจักรทั้งหมด — การวางตำแหน่งแกนและการหมุนสปินเดิล — ขึ้นอยู่กับการทำงานของไดรฟ์นี้และการสร้างแรงดันบัส DC ที่ถูกต้อง

คำถามที่ 2: เครื่อง Haas แสดงข้อผิดพลาดของไดรฟ์เวกเตอร์ และจะไม่เคลื่อนที่ ไดรฟ์เป็นสาเหตุเสมอหรือไม่?

ไม่เสมอไป ข้อบกพร่องของไดรฟ์เวคเตอร์ยังสามารถกระตุ้นได้จากมอเตอร์ที่เสียหาย สายเคเบิลมอเตอร์ที่เสียหาย ทำให้เกิดการลัดวงจร แอมพลิฟายเออร์เซอร์โวที่โหลดบัส DC ไม่ทำงาน หรือปัญหากับแหล่งจ่ายไฟอินพุต AC ก่อนถอดชุดขับ ให้ยืนยันแรงดันไฟฟ้าขาเข้า AC ที่ขั้วต่อชุดขับ และตรวจสอบสายไฟของมอเตอร์ทั้งหมดด้วยสายตาว่ามีความเสียหายหรือไม่ หากฟอลต์ปรากฏเฉพาะภายใต้โหลดในแกนใดแกนหนึ่ง แสดงว่ามอเตอร์หรือแอมพลิฟายเออร์ของแกนนั้นน่าจะเป็นสาเหตุมากกว่า

คำถามที่ 3: สามารถซ่อมแซม 29-10081 ได้หรือไม่ หรือต้องเปลี่ยนใหม่

การซ่อมแซมเป็นแนวทางมาตรฐานสำหรับหน่วยที่เลิกผลิตแล้วนี้ ผู้เชี่ยวชาญด้านการซ่อมแซมไดรฟ์เวคเตอร์ที่มีอุปกรณ์ทดสอบเฉพาะของ Haas สามารถวินิจฉัยและซ่อมแซมความล้มเหลวของ IGBT การเสื่อมสภาพของตัวเก็บประจุ ข้อบกพร่องของวงจรเรียงกระแส และข้อบกพร่องของบอร์ดควบคุมในระดับส่วนประกอบ หน่วยซ่อมแซมจากศูนย์ซ่อมที่ผ่านการรับรองพร้อมการทดสอบโหลดการทำงานเป็นทางเลือกที่เชื่อถือได้ในการจัดหาอุปกรณ์ทดแทน

คำถามที่ 4: อะไรคือความแตกต่างระหว่างรุ่นฐาน 29-10081 และรุ่น Rev B?

การกำหนด Rev B บ่งชี้ถึงการแก้ไขฮาร์ดแวร์ Haas ที่เกิดขึ้นระหว่างการดำเนินการผลิตของ 29-10081 โดยทั่วไปการแก้ไขจะเกี่ยวข้องกับการอัพเดตข้อกำหนดส่วนประกอบหรือการปรับปรุงวงจรโดยยังคงรักษาพิกัดทางไฟฟ้าและส่วนต่อประสานทางกายภาพไว้เหมือนเดิม ทั้งสองเวอร์ชันรองรับการติดตั้งเครื่องเดียวกัน ยืนยันการแก้ไขหน่วยที่ติดตั้งจากฉลากเมื่อสั่งเปลี่ยนหรือขอซ่อม

Q5: 29-10081 ถูกยกเลิกแล้ว จะหาแหล่งทดแทนได้ที่ไหน?

ผ่านการขายหลังการขาย CNC ของ Haas — ผู้เชี่ยวชาญด้านการซ่อมแซมไดรฟ์ของ Haas ทดสอบตัวแทนจำหน่ายส่วนเกิน และบริการแลกเปลี่ยนที่ถือหุ้น 29-10081 จากเครื่องจักรที่เลิกใช้งานแล้ว หน่วยแลกเปลี่ยนที่ซ่อมแซมแล้วคือเส้นทางการจัดหาที่พบบ่อยที่สุดสำหรับไดรฟ์ที่เลิกผลิตแล้วนี้ ยืนยันหมายเลขชิ้นส่วนและระดับการแก้ไขตรงกันก่อนยอมรับการเปลี่ยนทดแทน
