เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE ROHS |

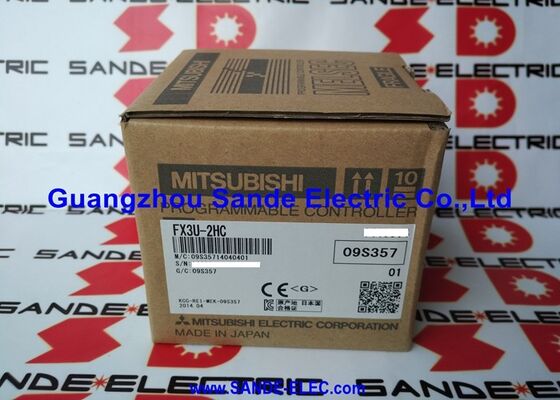

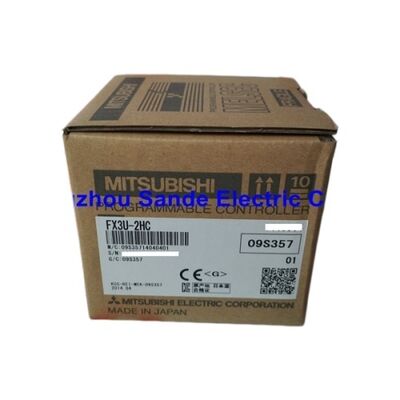

| หมายเลขรุ่น | FX3U-2HC |
โมดูล FX3U-2HC เป็น โมดูลเคาน์เตอร์ความเร็วสูง 2 ช่อง สำหรับแพลตฟอร์ม MELSEC-F FX3U ออกแบบมาสำหรับการนับที่รวดเร็วและการประมวลผลสัญญาณที่เกี่ยวข้องกับเอ็นโค้ดเดอร์ในระบบ PLC ขนาดกะทัดรัด
หน้าข้อมูลจำเพาะอย่างเป็นทางการของ Mitsubishi อธิบายว่าเป็นโมดูลที่มี ช่องสัญญาณเข้า 2 ช่อง, รองรับรูปแบบอินพุต open collector และ differential line driver, แรงดันไฟฟ้าอินพุตที่เลือกได้ 5 VDC, 12 VDC หรือ 24 VDC และความถี่ตอบสนองสูงสุด 200 kHz หรือน้อยกว่า ในโหมดการนับหลายโหมด
คู่มือฮาร์ดแวร์ยังระบุว่าเป็น บล็อกฟังก์ชันพิเศษ และระบุว่ามี เอาต์พุตสองเอาต์พุตต่อช่องสัญญาณ สำหรับการดำเนินการเอาต์พุตตามการเปรียบเทียบ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | FX3U-2HC |
| ผู้ผลิต | Mitsubishi Electric |
| ตระกูลผลิตภัณฑ์ | MELSEC-F FX3U |
| ประเภทผลิตภัณฑ์ | โมดูลเคาน์เตอร์ความเร็วสูง |
| จำนวนช่องสัญญาณเข้า | 2 |
| ประเภทอินพุต | Open collector, differential line driver |
| แรงดันไฟฟ้าอินพุต | เลือกได้ 5 VDC, 12 VDC หรือ 24 VDC |
| ความถี่ตอบสนองสูงสุด (1-phase 1-input) | 200 kHz หรือน้อยกว่า |
| ความถี่ตอบสนองสูงสุด (1-phase 2-input) | 200 kHz หรือน้อยกว่า |
| ความถี่ตอบสนองสูงสุด (2-phase input) | 200 kHz หรือน้อยกว่า (1-edge), 100 kHz หรือน้อยกว่า (2-edge), 50 kHz หรือน้อยกว่า (4-edge) |
| เอาต์พุตเปรียบเทียบ | เอาต์พุต open collector 2 ช่อง, 5 ถึง 24 VDC, 0.5 A |
| แหล่งจ่ายไฟ | 5 VDC, 245 mA จากยูนิตหลัก PLC |
| จุด I/O ที่ใช้ | 8 จุด |
| น้ำหนัก | 0.2 กก. |
| อุณหภูมิการทำงาน | 0 ถึง 55°C |
FX3U-2HC เหมาะอย่างยิ่งสำหรับ ระบบการนับที่ใช้เอ็นโค้ดเดอร์, อุปกรณ์ตัดตามความยาว, การใช้งานการพันและการป้อน, งานตรวจสอบความเร็ว และเครื่องจักรที่เกี่ยวข้องกับการวางตำแหน่งขนาดกะทัดรัดที่ PLC ต้องประมวลผลสัญญาณพัลส์ความเร็วสูงโดยตรง
เนื่องจากรองรับอินพุตทั้ง open collector และ differential line driver จึงมีประโยชน์อย่างยิ่งในเครื่องจักรที่ใช้เอ็นโค้ดเดอร์อุตสาหกรรมและต้องการความน่าเชื่อถือในการนับตามมาตรฐานสัญญาณที่แตกต่างกัน
เอาต์พุตเปรียบเทียบของโมดูลยังทำให้มีประโยชน์สำหรับการดำเนินการควบคุมตามเกณฑ์หรือตำแหน่งอย่างง่ายโดยไม่ต้องเพิ่มฮาร์ดแวร์เพิ่มเติม
นี่คือการอนุมานทางวิศวกรรมตามโหมดอินพุตที่เผยแพร่, ความเร็วในการนับ และความสามารถของเอาต์พุตเปรียบเทียบของโมดูล
สำหรับการเปลี่ยน ควรจับคู่โมดูลนี้ด้วย จำนวนช่องสัญญาณ, ความถี่ในการนับ, ประเภทอินพุตเอ็นโค้ดเดอร์ และความเข้ากันได้กับ FX3Uไม่ใช่แค่ความกว้างของโมดูลเท่านั้น
ในระบบจริง รายละเอียดที่สำคัญคือเครื่องจักรที่ติดตั้งใช้ 2 ช่องสัญญาณ หรือไม่, เอ็นโค้ดเดอร์เป็น open collector หรือ differential line driver หรือไม่ และโหมดการนับต้องการความถี่ตอบสนองสูงที่เผยแพร่หรือไม่
การจับคู่รุ่นเดียวกันมักเป็นวิธีที่ปลอดภัยที่สุดในการรักษาการจัดการสัญญาณและเวลาของเครื่องจักร
คำถามที่ 1: FX3U-2HC เป็นโมดูลประเภทใด?
เป็น โมดูลเคาน์เตอร์ความเร็วสูง 2 ช่อง สำหรับแพลตฟอร์ม Mitsubishi FX3U มีไว้สำหรับการนับพัลส์ความเร็วสูงและการประมวลผลสัญญาณเอ็นโค้ดเดอร์
คำถามที่ 2: แอปพลิเคชันใดที่เหมาะสมที่สุด?
เหมาะสำหรับ การนับความเร็วสูงและแอปพลิเคชันเอ็นโค้ดเดอร์ เช่น การควบคุมการป้อน, ระบบวัด, การตรวจจับความเร็ว และเครื่องจักรที่เกี่ยวข้องกับการเคลื่อนที่ขนาดกะทัดรัด
นี่คือการอนุมานทางวิศวกรรมตามบทบาทการนับความเร็วสูงที่เผยแพร่ของโมดูลและประเภทอินพุตที่เข้ากันได้กับเอ็นโค้ดเดอร์
คำถามที่ 3: ทำไมความถี่ตอบสนอง 200 kHz จึงสำคัญ?
เนื่องจากความถี่ในการนับเป็นตัวกำหนดว่า PLC สามารถประมวลผลสัญญาณพัลส์ที่เข้ามาได้เร็วแค่ไหนโดยไม่สูญเสียความแม่นยำ
ในการใช้งานจริง ความสามารถในการตอบสนองที่สูงขึ้นทำให้โมดูลเหมาะสมยิ่งขึ้นสำหรับกลไกที่เคลื่อนที่เร็วและเอ็นโค้ดเดอร์ที่มีความละเอียดสูงขึ้น
คำถามที่ 4: ทำไมประเภทอินพุตจึงมีความสำคัญในโมดูลนี้?
เนื่องจากเอ็นโค้ดเดอร์หรือเซ็นเซอร์ที่เชื่อมต่ออาจใช้สัญญาณ open collector หรือ differential line driver ก็ได้
การจับคู่ประเภทอินพุตที่ถูกต้องเป็นสิ่งจำเป็นสำหรับการนับที่เชื่อถือได้และการตีความสัญญาณที่เสถียร
คำถามที่ 5: ควรตรวจสอบอะไรก่อนสั่งซื้อ?
ตรวจสอบหมายเลขชิ้นส่วนที่ติดตั้ง, ยืนยันโครงสร้าง 2 ช่องสัญญาณ ที่ต้องการ, ตรวจสอบประเภทสัญญาณเอ็นโค้ดเดอร์ และตรวจสอบให้แน่ใจว่าเครื่องจักรต้องการประสิทธิภาพการนับความเร็วสูงที่เผยแพร่และการติดตั้งที่เข้ากันได้กับ FX3U
