เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |

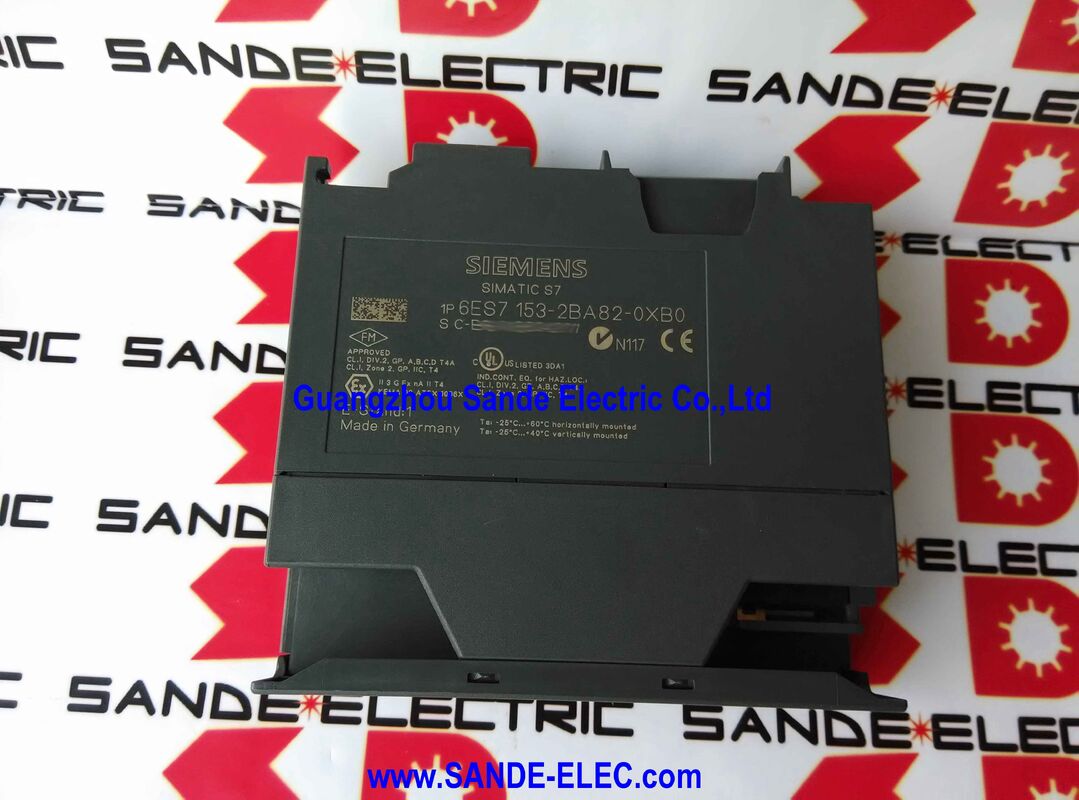

| หมายเลขรุ่น | 6ES7153-2BA82-0XB0 |
ภายในสเตชั่น I/O แบบกระจาย ET 200M โมดูลอินเทอร์เฟซไม่ใช่จุดเชื่อมต่อแบบพาสซีฟ แต่เป็นอัตลักษณ์ของสเตชั่นบนเครือข่าย PROFIBUS DP และเป็นตัวจัดการที่ใช้งานอยู่ของทุกสิ่งที่อยู่เบื้องหลัง 6ES7153-2BA82-0XB0 จัดการการสแกนโมดูลสัญญาณ ฟังก์ชัน และการสื่อสาร S7-300 สูงสุด 12 โมดูล แปลข้อมูล I/O ไปเป็นพื้นที่ที่อยู่อินพุต 244 ไบต์และแอดเดรสเอาต์พุต 244 ไบต์ที่ต้นแบบ PROFIBUS DP อ่านและเขียน และจัดการการรายงานการวินิจฉัยทั้งหมดสำหรับสถานี
การกำหนด "HF" มีความสำคัญสำหรับแอปพลิเคชันนอกเหนือจาก I/O ระยะไกลพื้นฐาน HF ระบุโมดูลอินเทอร์เฟซคุณสมบัติสูง — โมดูลที่ขยายขอบเขตมากกว่าการถ่ายโอนข้อมูลธรรมดาไปสู่การดำเนินการซ้ำซ้อน การประทับเวลาสำหรับการบันทึกลำดับเหตุการณ์ และความสามารถในการโฮสต์โมดูลที่มีความหนาแน่นสูงกว่าด้วย 64 ช่องสัญญาณและ 32 สัญญาณต่อช่อง มาตรฐาน IM 153-2 ที่ไม่มีคุณสมบัติ HF ไม่ได้ให้ความสามารถเหล่านี้
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6ES7153-2BA82-0XB0 |
| พิมพ์ | IM 153-2 HF |
| สูงสุด โมดูล | 12 โมดูล S7-300 |
| ความซ้ำซ้อน | ใช่ |
| การประทับเวลา | ใช่ (โหมดไม่ตรงเวลา) |
| จัดหา | 24V DC |
| พื้นที่ที่อยู่ | 244 ไบต์ I / 244 ไบต์ O |
| อัตรา PROFIBUS | สูงสุด 12 เมกะบิต/วินาที |
| เอาท์พุตแบ็คเพลน | 1.5A @ 5V ดีซี |
| อุณหภูมิโดยรอบ | -25 ถึง +60°C |
| ขนาด | 40 × 125 × 117มม |
ความซ้ำซ้อนในบริบท ET 200M หมายความว่า IM 153-2 HF สามารถทำงานในการกำหนดค่าที่จับคู่กัน — โมดูลอินเทอร์เฟซสองตัวที่ให้บริการในชั้นวางโมดูลเดียวกันผ่านการเชื่อมต่อ PROFIBUS DP อิสระสองตัว หนึ่งตัวต่อ DP ต้นแบบที่ใช้งานอยู่ และอีกตัวหนึ่งไปยังสแตนด์บาย เมื่อตัวควบคุมที่ทำงานอยู่ล้มเหลว การเชื่อมต่อ DP ของการสแตนด์บายกับสถานี ET 200M จะทำงานอยู่แล้ว ฟิลด์ I/O ดำเนินต่อไปโดยไม่มีการหยุดชะงัก
การประทับเวลาบันทึกเวลาของเหตุการณ์การเปลี่ยนแปลงสัญญาณแยกที่ระดับสถานี ET 200M โดยมีความละเอียดที่เหมาะสมสำหรับการบันทึกลำดับเหตุการณ์กระบวนการ ข้อมูลนี้ใช้ในการวิเคราะห์หลังเหตุการณ์สำหรับโรงงานกระบวนการ โดยที่ลำดับของเหตุการณ์ก่อนการเดินทางจะต้องได้รับการสร้างขึ้นใหม่อย่างแม่นยำ โมดูลอินเทอร์เฟซมาตรฐานที่ไม่มีความสามารถในการประทับเวลาไม่สามารถให้ข้อมูลนี้ได้ IM 153-2 HF สามารถทำได้
เมื่อเปลี่ยนโมดูลอินเทอร์เฟซที่ล้มเหลวในสถานี ET 200M ที่มีอยู่ การรักษาการกำหนด IM 153-2 HF จะรักษาโปรไฟล์การสื่อสารดั้งเดิมของสถานี การกำหนดสล็อตโมดูล และการกำหนดค่าความซ้ำซ้อนในการกำหนดค่าฮาร์ดแวร์ของ DP ต้นแบบ การแทนที่ IM ที่มีข้อกำหนดต่ำกว่า — แบบที่ไม่มีความซ้ำซ้อนหรือการประทับเวลา — จะลบความสามารถที่การกำหนดค่าฮาร์ดแวร์ STEP 7 และโปรแกรม PLC อาจต้องพึ่งพา ซึ่งอาจต้องมีการแก้ไขโปรแกรมและการทดสอบการใช้งานใหม่
คำถามที่ 1: IM 153-2 HF ทำหน้าที่อะไรในสถานี ET 200M
โดยเชื่อมต่อสถานี ET 200M กับเครือข่าย PROFIBUS DP ในฐานะทาส DP จัดการการสแกนแบ็คเพลนภายในของโมดูล S7-300 สูงสุด 12 โมดูล และถ่ายโอนข้อมูล I/O ในทั้งสองทิศทาง นอกจากนี้ยังจัดการการวินิจฉัยระดับสถานี การสลับความซ้ำซ้อน และข้อมูลเหตุการณ์ที่ประทับเวลาอีกด้วย หากไม่มีโมดูลอินเทอร์เฟซ สถานีจะไม่มีเครือข่ายและไม่มีวิธีถ่ายโอนข้อมูล I/O ไปยัง DP ต้นแบบ
คำถามที่ 2: เหตุใดการกำหนด HF จึงมีความสำคัญ
IM 153-2 HF มีความสามารถในการสำรอง การประทับเวลาสำหรับโหมด isochronous และการรองรับโมดูลที่มีความหนาแน่นสูงกว่า IM 153-2 รุ่นพื้นฐานมีฟังก์ชันการเชื่อมต่อที่ง่ายกว่า การกำหนด HF ไม่สามารถใช้แทนกันได้กับเวอร์ชันมาตรฐานในสถานีที่การสำรองและการประทับเวลาเป็นส่วนหนึ่งของการออกแบบระบบ
คำถามที่ 3: ความซ้ำซ้อนและการประทับเวลามีส่วนช่วยในทางปฏิบัติอย่างไร
ระบบสำรองช่วยให้สถานีมีความพร้อมใช้งานอย่างต่อเนื่องในระหว่างที่คอนโทรลเลอร์ล้มเหลวใน S7-400H หรือการกำหนดค่าระบบสำรองอื่นๆ — I/O ฟิลด์ ET 200M ยังคงออนไลน์ตลอดการเปลี่ยนแปลง การประทับเวลาให้การทำเครื่องหมายเหตุการณ์ต่ำกว่ามิลลิวินาทีที่ระดับ I/O ซึ่งจำเป็นสำหรับการบันทึกลำดับเหตุการณ์ในโรงงานกระบวนการที่การวิเคราะห์การเดินทางจำเป็นต้องมีลำดับการเปลี่ยนแปลงสัญญาณที่แน่นอน
คำถามที่ 4: โมดูลนี้มีคุณสมบัติการสื่อสารอะไรบ้างนอกเหนือจากพฤติกรรมทาส DP พื้นฐาน
โมดูลรองรับคุณสมบัติ PROFIBUS DP รวมถึงคำสั่ง SYNC และ FREEZE สำหรับการอัพเดตเอาต์พุตแบบซิงโครไนซ์และการแช่แข็งอินพุต รวมถึงการแลกเปลี่ยนข้อมูลโดยตรง (การสื่อสารข้าม) ระหว่างทาส DP โดยไม่ต้องกำหนดเส้นทางผ่านต้นแบบ คุณสมบัติเหล่านี้กำหนดไว้ในข้อกำหนด PROFIBUS DP และช่วยให้มีการประสานงานที่เข้มงวดยิ่งขึ้นระหว่างสถานีแบบกระจายในระบบที่กำหนดค่าในขั้นตอนที่ 7
คำถามที่ 5: สิ่งที่ควรได้รับการตรวจสอบก่อนสั่งซื้อชิ้นส่วนนี้เพื่อทดแทน
ยืนยัน: (1) หมายเลขชิ้นส่วนของโมดูลที่ติดตั้งคือ 6ES7153-2BA82-0XB0 หรือเทียบเท่ากับ IM 153-2 HF (2) สถานี ET 200M; (3) ระบบใช้ PROFIBUS DP ที่มีความซ้ำซ้อนและการประทับเวลาที่ใช้งานอยู่ในการกำหนดค่าฮาร์ดแวร์ STEP 7 (4) สถานีรองรับโมดูล S7-300 ได้สูงสุด 12 โมดูล (5) แหล่งจ่ายไฟคือ 24V DC ประเด็นเหล่านี้ยืนยันว่าโมดูลทดแทนตรงกับการออกแบบสถานีดั้งเดิม
