| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | FX2N-64MT-001 |

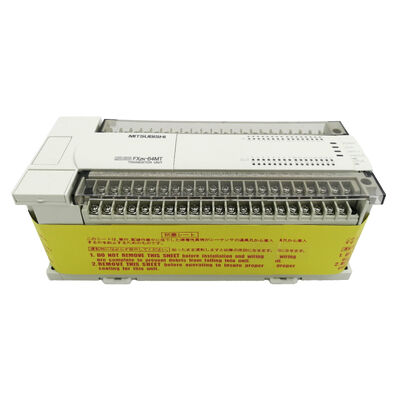

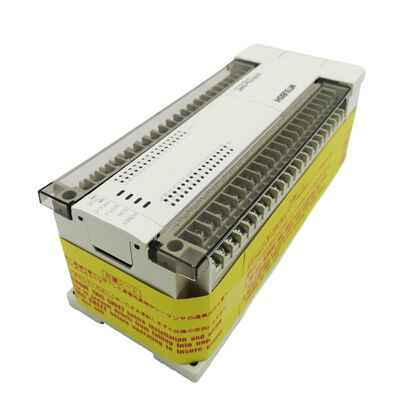

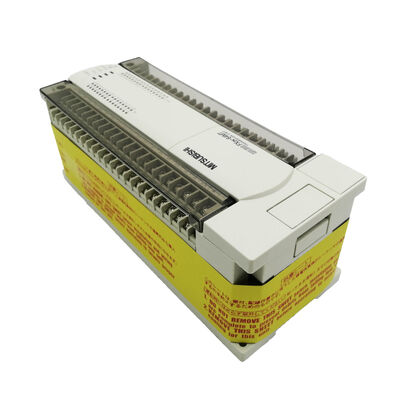

หมายเลขชิ้นส่วน: FX2N-64MT-001
ผู้ผลิต: Mitsubishi Electric (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: หน่วยหลัก PLC — MELSEC-F FX2N Series
รวม I/O: 64 (32 อินพุต / 32 เอาต์พุตทรานซิสเตอร์)
FX2N-64MT-001 เป็นหน่วยหลักเอาต์พุตทรานซิสเตอร์ 64 จุดในซีรีส์ FX2N ของ Mitsubishi — CPU, หน่วยความจำ, แหล่งจ่ายไฟ, I/O และพอร์ตสื่อสาร RS-422 ในโมดูลเดียว ไม่จำเป็นต้องใช้อะไรเพิ่มเติมเพื่อเริ่มโปรแกรม: ต่อแหล่งจ่ายไฟ 24V, ตั้งโปรแกรมด้วย GX Developer หรือ GX Works2 แล้วก็ทำงานได้
ความแตกต่างระหว่างทรานซิสเตอร์กับรีเลย์มีความสำคัญที่นี่ หน่วย FX2N เอาต์พุตแบบรีเลย์ (FX2N-64MR) จัดการโหลดแบบเหนี่ยวนำสูงและวงจร AC แต่สวิตช์ในหน่วยมิลลิวินาทีและสึกหรอตามอายุการใช้งานของหน้าสัมผัส เอาต์พุตทรานซิสเตอร์ของ -MT สวิตช์ในหน่วยไมโครวินาที ไม่มีหน้าสัมผัสสึกหรอ และที่สำคัญที่สุดคือ Y0 และ Y1 สามารถสร้างชุดพัลส์ได้สูงสุด 100 kHz โดยใช้ PLSY ในตัว,
คำสั่งตำแหน่ง PLSR, DRVA และ DRVI สำหรับเครื่องจักรที่ต้องการการควบคุมแกนเซอร์โวหรือสเต็ปเปอร์ควบคู่ไปกับฐาน I/O ขนาดใหญ่ สิ่งนี้จะช่วยขจัดความจำเป็นในการใช้โมดูลตำแหน่ง FX2N-1PG-E แยกต่างหากสำหรับการใช้งานแกนเดียวหรือสองแกน
อินพุต 32 จุดรวมถึง X0–X5 เป็นช่องสัญญาณตัวนับความเร็วสูง (สูงสุด 60 kHz) เหมาะสำหรับการป้อนกลับของตัวเข้ารหัสและการนับเซ็นเซอร์พรอกซิมิตี้อัตราสูง เอาต์พุตทรานซิสเตอร์แบบซอร์สไทป์ 32 จุดแต่ละตัวจัดการได้สูงสุด 0.5A ที่ 5–30V DC
บัสขยาย FX2N เชื่อมต่อโมดูลอินพุตดิจิทัล (FX2N-16EX, FX2N-32EX), โมดูลเอาต์พุตดิจิทัล (FX2N-16EY, FX2N-32EY) และโมดูลอนาล็อก (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) ทางด้านขวาของหน่วยฐาน รวม I/O ที่ขยายได้สูงสุด 256 จุด โมดูลฟังก์ชันพิเศษ — โมดูลตำแหน่ง, การ์ดสื่อสารเพิ่มเติม — ติดตั้งในสายโซ่เดียวกัน
RAM ในตัว 8,000 สเต็ป ครอบคลุมโปรแกรมเครื่องจักรเดี่ยวส่วนใหญ่ เทปหน่วยความจำในช่องเสียบแผงด้านหน้าจะขยายสิ่งนี้เป็น 16,000 สเต็ป (FX2N-EEPROM-16L สำหรับการจัดเก็บแบบไม่ลบเลือนโดยไม่ต้องพึ่งพาแบตเตอรี่)
พอร์ต RS-422 ยังรองรับเครือข่ายแบบเพียร์ทูเพียร์ N:N ระหว่างหน่วย FX2N สูงสุด 8 หน่วย — รีจิสเตอร์ข้อมูลและอุปกรณ์บิตจะถูกแชร์โดยอัตโนมัติ โดยไม่ต้องใช้คำสั่งแลดเดอร์สื่อสารเพิ่มเติม
| พารามิเตอร์ | ค่า |
|---|---|
| รวม I/O | 64 (32 อิน / 32 เอาต์ทรานซิสเตอร์) |
| สูงสุด I/O | 256 จุดพร้อมการขยาย |
| โปรแกรม | 8,000 สเต็ป (16K พร้อมเทป) |
| ความเร็ว | 0.08 μs / คำสั่งพื้นฐาน |
| เอาต์พุตพัลส์ | 2 × 100 kHz (Y0, Y1) |
| ตัวนับความเร็วสูง | 6 × 60 kHz |
| การสื่อสาร | RS-422 |
| แหล่งจ่ายไฟ | 24V DC |
| น้ำหนัก | ~2 กก. |
คำถามที่ 1: กระแสเอาต์พุตสูงสุดต่อช่องสัญญาณทรานซิสเตอร์และทั่วทั้งเอาต์พุตคือเท่าใด?
แต่ละช่องจัดการได้สูงสุด 0.5A ที่ 5–30V DC กระแสเอาต์พุตพร้อมกันทั้งหมดทั่วทั้ง 32 ช่องถูกจำกัดโดยแหล่งจ่ายไฟภายในของหน่วย — โดยทั่วไปประมาณ 8A สำหรับกลุ่มเอาต์พุตทั้งหมด หากเอาต์พุตหลายตัวทำงานพร้อมกันที่หรือใกล้ 0.5A ให้ตรวจสอบว่าโหลดทั้งหมดอยู่ในงบประมาณนี้ระหว่างการออกแบบระบบ
คำถามที่ 2: เอาต์พุตพัลส์ Y0/Y1 ในตัวอยู่ที่ 100 kHz ซึ่งเหมือนกับ FX2N-1PG-E เมื่อใดที่โมดูลตำแหน่งยังคงคุ้มค่าที่จะเพิ่ม?
ทั้งสองสร้างชุดพัลส์ 100 kHz เอาต์พุตในตัวใช้คำสั่งแลดเดอร์ PLSY, PLSR, DRVA และ DRVI ซึ่งครอบคลุมการกำหนดตำแหน่งแบบจุดต่อจุดที่ตรงไปตรงมา FX2N-1PG-E เพิ่มโหมดตำแหน่งเฉพาะ — การกลับสู่ตำแหน่งเริ่มต้น, การเข้าใกล้ด้วยความเร็วสองระดับ, การหยุดที่ถูกกระตุ้นด้วยอินเตอร์รัปต์ — ที่ชุดคำสั่งในตัวไม่สามารถจำลองได้โดยตรง สำหรับการกำหนดตำแหน่งแกนเดียวหรือสองแกนอย่างง่าย เอาต์พุตในตัวก็เพียงพอแล้ว และ -1PG-E ก็ไม่จำเป็น
คำถามที่ 3: FX2N-64MT-001 ยังคงได้รับการสนับสนุนหรือไม่?
ซีรีส์ FX2N เลิกผลิตแล้ว สำหรับการออกแบบใหม่ Mitsubishi แนะนำ FX5U (MELSEC iQ-F) สำหรับการติดตั้ง FX2N ที่มีอยู่ GX Works2 ยังคงรองรับการตั้งโปรแกรมและการตรวจสอบ FX2N-64MT-001 มีจำหน่ายผ่านตลาดสินค้าอุตสาหกรรมมือสอง
คำถามที่ 4: หน่วยความจำโปรแกรมสามารถขยายเกิน 8,000 สเต็ปได้หรือไม่?
ใช่ เทปหน่วยความจำในช่องเสียบแผงด้านหน้าจะขยายความจุเป็น 16,000 สเต็ป FX2N-EEPROM-16L ให้การจัดเก็บแบบไม่ลบเลือนโดยใช้ EEPROM ซึ่งเก็บโปรแกรมไว้ได้โดยไม่ต้องสำรองข้อมูลแบตเตอรี่ — มีประโยชน์ในกรณีที่การเข้าถึงแบตเตอรี่ทำได้ยากหรือคาดว่าจะมีการบำรุงรักษาไม่บ่อย
คำถามที่ 5: FX2N-64MT-001 สามารถควบคุมเซอร์โวแอมพลิฟายเออร์ Mitsubishi MR-J ซีรีส์ได้หรือไม่?
ใช่ — ผ่านเอาต์พุตพัลส์ทรานซิสเตอร์ Y0/Y1 ในตัวที่เชื่อมต่อกับขั้วอินพุตพัลส์ของเซอร์โวแอมพลิฟายเออร์ โดยใช้คำสั่งตำแหน่ง DRVA/DRVI สำหรับแกนสูงสุดสองแกน สำหรับการควบคุมเซอร์โวที่ซับซ้อนยิ่งขึ้น (ลำดับการกลับสู่ตำแหน่งเริ่มต้น, การเข้าใกล้ด้วยความเร็วสองระดับ, โปรไฟล์ลูกเบี้ยว) ให้เพิ่มโมดูลตำแหน่ง FX2N-1PG-E เอกสารแอปพลิเคชันของ Mitsubishi มีตัวอย่างการเดินสายสำหรับแอมพลิฟายเออร์ MR-J2S, MR-J3, MR-JN และ MR-JE
