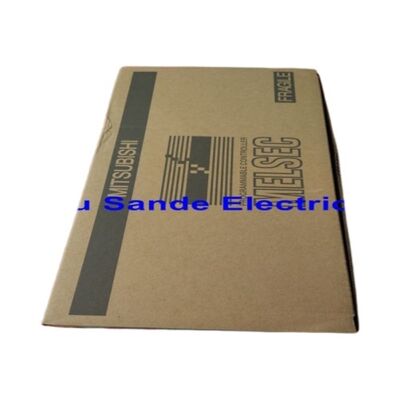

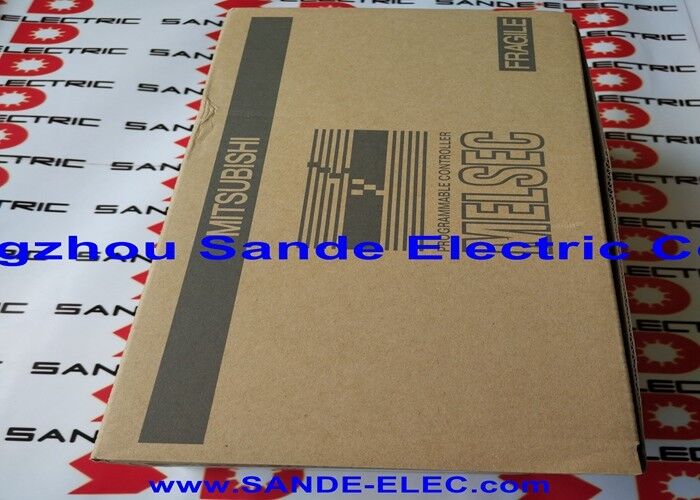

เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | FX2N-48MR-001 |
FX2N-48MR-001 เป็นสมาชิก 48 จุดของครอบครัว MELSEC FX2N ✓ ลดจํานวน I/O หนึ่งขั้นตอนจาก FX2N-64MR 64 จุด และเพิ่มขึ้นหนึ่งขั้นตอนจาก FX2N-32MR 32 จุด24 ทางเข้าดิจิทัลและ 24 ทางออกรีในกระดาษที่ใช้พลังงานแอลซี, ไม่จําเป็นต้องมีโมดูลขยายสําหรับการใช้งานที่เข้ากับจํานวนนี้
การกําหนด "MR" คือตัวชี้วัดประเภทผลิต: M = หน่วยหลัก, R = การออกของรีเล่; ติดต่อของรีเล่สลับทั้งภาระ AC และ DCโคลิปคอนแทคเตอร์มอเตอร์ 230VAC, และไฟชี้วัดในแรงกระหน่ําผสมจากตัวควบคุมเดียวกัน โดยการติดต่อของเรลเล่แต่ละตัวถูกแยกจากโลจิกภายในของ PLCความยืดหยุ่นของความดันนี้คือเหตุผลที่ตัวแปรผลิตรีเล่ยยังคงมีความสําคัญในแผ่นเครื่องจักรที่สายไฟสนามให้บริการภาระที่ความดันที่แตกต่างกันจากปัจจุบันพลังงานที่แตกต่างกัน.
แหล่งพลังงาน AC ยอมรับ 100 ราคา 240VAC ราคาเดียวกันที่ควบคุมพลังงานแพเนล 120VAC ของอเมริกาเหนือหรือแพเนล 230VAC ของยุโรปโดยไม่ต้องเปลี่ยนฮาร์ดแวร์
| ปริมาตร | มูลค่า |
|---|---|
| การเข้าแบบดิจิตอล | 24 × 24V DC |
| การออกแบบดิจิตอล | 24 × ติดต่อตัวเรเล่ |
| จําหน่าย | 100V240V AC |
| การบริโภคพลังงาน | 50VA |
| ความจําโปรแกรม | 8,000 ขั้นตอน |
| Port ซีเรียล | RS-422 |
| เครื่องนับความเร็วสูง | 6 (ฮาร์ดแวร์) |
| การขยาย | โมดูลด้านขวา |
| สถานะ | อุปกรณ์สํารองที่เลิกผลิต |
ครอบครัวหน่วยหลัก FX2N มี 5 ขนาด คือ 32MR, 48MR, 64MR, 80MR และ 128MR ล้วนมีผลิตรีเล่, ทั้งหมดมีพลังงาน AC, ทั้งหมดมีพอร์ตโปรแกรม RS-422 และความจําโปรแกรม 8,000 ขั้นตอนเดียวกัน48MR อยู่ที่ขนาดเล็กที่สุดที่สองสําหรับเครื่องที่ต้องการ 20 ทางเข้าเซนเซอร์ 15 ทางออกของตัวขับเคลื่อน และจุดสํารองจํานวนไม่กี่จุดสําหรับสายไฟในอนาคต 48MR ให้ I/O ที่เพียงพอ โดยไม่ต้องมีผลกระทบและค่าใช้จ่ายที่ใหญ่กว่า 64MR
ริมท้าย -001 ระบุรุ่นนานาชาติของ FX2N-48MR ระดับการเข้าเครือข่ายระดับสากล (100-240VAC) ที่แตกต่างจากรายละเอียดความดันในประเทศญี่ปุ่นมันเป็นตัวเลือกที่เหมาะสมสําหรับอุปกรณ์ที่ไม่ได้อยู่ในตลาดญี่ปุ่น.
ระบบขนส่งและการแยก:24 เซ็นเซอร์ความใกล้ชิด, เซลล์ไฟฟ้าแสง, และปุ่มกดบนอินทุ; เครื่องติดต่อมอเตอร์, โซลโนอิดเลี้ยว, และตัวชี้วัดบนอัตราการออกของรี.
เครื่องบรรจุและบรรจุ:พนูเมติก พิเลตวาล์ว (24VDC), โมเตอร์สตาร์ทโค้ล (230VAC) และหลอดสัญญาณทั้งหมดจากสัมผัสเรเล่เดียวกัน ไม่มีการแปลงเรเล่ระหว่างที่จําเป็นสําหรับภาระภาระสนามความกระตุ้นผสมผสาน
อุปกรณ์สํารองในการบํารุงรักษาเครื่องจักร:เครื่องจักรที่ติดเครื่อง FX2N-48MR มากมายยังคงถูกผลิตอยู่ทั่วโลกการแทนที่ที่มีหมายเลขรุ่นเดียวกันยังคงแผนที่ที่อยู่ I / O ของเดิมและสายไฟออกโดยไม่ต้องการการปรับปรุงโปรแกรมหรือการเปลี่ยนแปลงฮาร์ดแวร์ระยะการออก.
Q1: ความแตกต่างระหว่าง FX2N-48MR-001 และ FX2N-48MR-ES/UL คืออะไร?
ริมท้าย -001 ระบุตัวแปรระดับนานาชาติที่ไม่มีการรับรอง UL/cULคําย้อน -ES/UL ระบุรายละเอียดนานาชาติเดียวกันบวกรายการ UL และ cUL สําหรับตลาดอเมริกาเหนือที่มีความต้องการการรับรอง UL ที่เข้มงวด. ทั้งคู่มีไฟฟ้าเหมือนกัน ระบุ -ES/UL สําหรับอุปกรณ์ในอเมริกาเหนือที่ต้องการองค์ประกอบการควบคุมที่มี UL-001 เหมาะสําหรับตลาดที่การรับรอง CE ตอบสนองความต้องการตามกฎหมาย.
Q2: หน่วยขยายสามารถเพิ่มขึ้นกับ FX2N-48MR-001 ได้หรือไม่?
ใช่. FX2N รองรับโมดูลขยายสูงสุด 8 หน่วยบนบัสขยายด้านขวา (สําหรับ 48MR, รวมไปถึง I / O ของบอร์ด CPU) โมดูลขยายเพิ่ม I / O ดิจิตอลและอานาล็อกด้วยระบบรวมสูงสุด 256 จุด I/Oสําหรับการสื่อสาร, FX2N-232-BD (RS-232), FX2N-485-BD (RS-485 / Modbus), หรือ FX2N-CNV-BD กับโมดูลสื่อสารถัดไปเพิ่มความสามารถของอินเตอร์เฟซซีเรียล.
Q3: โปรแกรมอะไรที่ต้องการ?
GX Developer หรือ GX Works2 รายการสิ่งแวดล้อมโปรแกรมของ Mitsubishi สําหรับครอบครัว FX2Nไม่ GX Works3 (สําหรับชุด iQ-R) หรือการแก้ไข IEC 61131-3 มาตรฐานโดยทั่วไปเชื่อมต่อโดยตรงกับ FX2N โดยไม่มีการตั้งค่าความสอดคล้อง. GX Works2 รองรับแนวคิดบันไดของ FX2N, FBD, และชุดคําสั่ง FX-series รวมถึง PID, Modbus, HSC และ PTO / PWM
คําถามที่ 4: ชีวิตไฟฟ้าที่ติดต่อกับรีเล่บน FX2N-48MR คืออะไร?
มิตซูบิชิกําหนดสายสัมผัสเรลเล่ที่ 100,000 การปฏิบัติงานที่ความอ้วนความต้านทานที่ระบุ (2A / 250VAC)ภาระ DC อินดูคทีฟ (โค้ลโซเลนอยด์) ลดอายุการติดต่อด้วยการกระแทกความแรงดันที่กระบวนกระบวนที่ปิด ∆ ไดโอ้ดที่เคลื่อนไหวได้อิสระผ่านภาระ DC อินดูคทีฟยับยั้งสิ่งนี้และขยายอายุการติดต่ออย่างสําคัญสําหรับผลิตที่วิ่งวิ่งในความถี่สูง, ตัวแปรผลิตทรานซิสเตอร์ (FX2N-48MT) เหมาะสมกว่า
Q5: เส้นทางการอพยพจาก FX2N-48MR ที่เลิกผลิตคืออะไร?
FX5U-48MR/ES ของมิตซูบิชิเป็นเทียบเท่าทางการทํางานตรงใน FX5 ซีรีย์ปัจจุบัน 24DI, 24 การออกเรเล่, 100240VAC การให้บริการและ RS-485การย้ายที่ต้องการการตรวจสอบโปรแกรมใหม่ใน GX Works3 (GX Works2 ส่งออกช่วยกระบวนการ); ชุดคําสั่งเป็นส่วนใหญ่ที่สอดคล้องกัน แต่บางความแตกต่างที่ต้องการความสนใจสําหรับอุปกรณ์ที่โปรแกรม FX2N ต้องไม่เปลี่ยนแปลง, FX3U-48MR/ES เป็นเป้าหมายการย้ายที่ใกล้เคียงกับสิ่งแวดล้อม GX Works2 เดียวกัน
