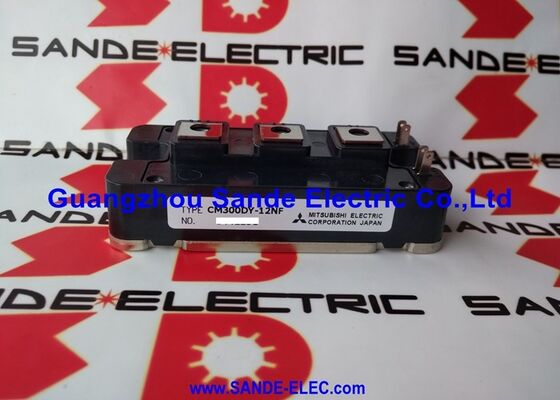

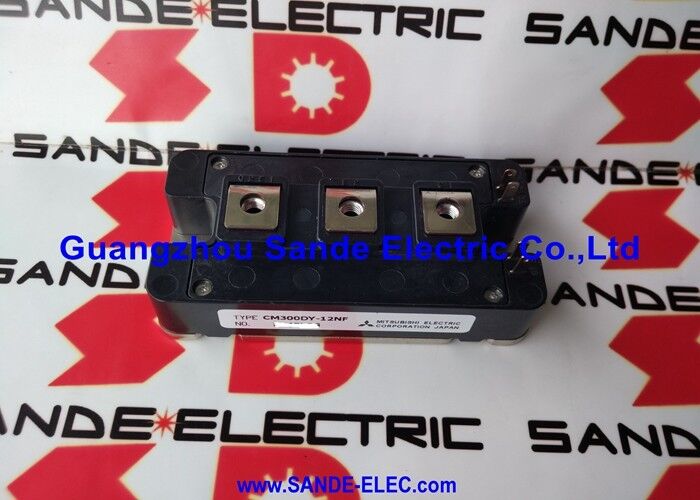

| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | CM300DY-12NF |
CM300DY-12NF เป็นครึ่งสะพาน 2 ทรานซิสเตอร์ IGBT ในระบบชุดที่สร้างขาหนึ่งของอินเวอร์เตอร์สามเฟสเมื่อรูปแบบ 6 แพค (เช่น Fuji 6MBP) รวมทั้งสามขาเฟสในโมดูลหนึ่ง, CM300DY-12NF ให้ขั้นตอนหนึ่งขั้นตอนในเวลาหนึ่ง 3 โมดูล CM300DY-12NF สร้างสะพานสามขั้นตอนที่สมบูรณ์แบบ
IGBT ข้างบน (ด้านสูง):เปลี่ยนการเชื่อมต่อบัส DC เป็นผลิตระยะมอเตอร์
IGBT ด้านล่าง (ด้านล่าง):เปลี่ยนผลิตระยะเครื่องยนต์ เป็นผลิตรถบัส DC ที่กลับกลับลบ
IGBT แต่ละตัวมีไดโอเดสฟรีวอล์ฟรีฟรีไว (FWDi) ที่เชื่อมต่อกลับ (reverse-connected super-fast recovery free-wheel diode) ให้เส้นทางกระแสกลับสําหรับภาระของมอเตอร์อินดูคทีฟ เมื่อ IGBT ติด
| ปริมาตร | มูลค่า |
|---|---|
| กระแสไฟฟ้า (IC) | 300A |
| ความดัน (VCES) | 600V |
| การตั้งค่า | สะพานครึ่งคู่ |
| การ ขาด แรง | ~780W |
| อุณหภูมิการแยก (สูงสุด) | 150 °C |
| Rth ((j-c) | 0.16 °C/W ต่อ IGBT |
| FWDi | การฟื้นฟูที่รวดเร็ว |
| พล็อตฐาน | เฉลียว |
| ซีรี่ย์ | NF-Series |
เครื่องขับเคลื่อนมอเตอร์อุตสาหกรรม:เครื่องขับเคลื่อนความถี่ที่เปลี่ยนแปลงสําหรับมอเตอร์อินดูชั่นในประเภท 3775kW จากอุปทาน 400V หน่วยครึ่งสะพาน 300A / 600V ให้ขั้นตอนหนึ่งต่อหน่วยเครื่องปรับเปลี่ยนไฟฟ้าแบบ 3 ขั้นตอน.
อินเวอร์เตอร์อุตสาหกรรม:การแปลง DC เป็น AC สําหรับเครื่องพลังงานที่ไม่ขาดสาย (UPS) เครื่องกรองพลังงานที่ทํางาน และระบบอินเวอร์เตอร์ที่เชื่อมต่อกับเครือในอุปกรณ์อุตสาหกรรมและการค้า
เครื่องไฟฟ้าสวิตช์โหมดแรงสูง:การออกแบบ SMPS ขนาดใหญ่สําหรับกระบวนการไฟฟ้าเคมีอุตสาหกรรม อุปกรณ์พลาสมาและอุปกรณ์การผลิตครึ่งประสาท ที่กระแสไฟฟ้าแบบต่อเนื่อง 300A ของ CM300DY-12NF ทําให้การแปลงไฟฟ้าแบบต่อเนื่องพลังงานสูง.
อินเวอร์เตอร์การดึง:อินเวอร์เตอร์ผู้ช่วยรถไฟฟ้าและระบบขับเคลื่อนรถอุตสาหกรรมที่ต้องการการสวิทช์ 300A
พลังงานที่เกิดใหม่:ขั้นตอนการแปลงอุปกรณ์เรือนลมและการออกแบบเครื่องปรับแสงอาทิตย์ขนาดใหญ่ที่ต้องการความสามารถในการปรับเปลี่ยน 600V 300A ที่น่าเชื่อถือ
เครื่องปั่นและตัดพลาสมา:พลังงานไฟฟ้าการปั่นที่ใช้อินเวอร์เตอร์ และระบบตัดพลาสมา ̇ โดยการสลับเร็วของโมดูลทําให้อินเวอร์เตอร์ความถี่สูงทํางานได้อย่างมีประสิทธิภาพ
การประยุกต์ใช้แบบแรงดันสูง:ความสามารถในการปิด 600V และ 300A ของ CM300DY-12NF ยังถูกนําไปใช้ในระบบพลังงาน pulsed สําหรับการนําไปใช้ในงานวิจัยวิทยาศาสตร์และอุตสาหกรรม
Q1: จํานวนโมดูล CM300DY-12NF จําเป็นกี่โมดูล เพื่อสร้างอินเวอร์เตอร์สามเฟสครบครัน?
หน่วย 3 หน่วย 1 หน่วยต่อขาระยะ (U, V, W) แต่ละ CM300DY-12NF ให้สวิทช์ IGBT ชั้นบนและชั้นล่างสําหรับระยะออกหนึ่งสามโมดูลเป็นคู่กันที่บัส DC และการเชื่อมต่อระยะการออกของพวกเขาเพื่อสร้างสะพานสามระยะที่สมบูรณ์แบบแนวทางแบบโมดูลนี้ทําให้การเปลี่ยนต่อระยะ เมื่อมีเพียงโมดูลหนึ่งที่ล้มเหลว โดยไม่ต้องเปลี่ยนสะพานทั้งหมด
Q2: ความสําคัญของ FWDi การฟื้นฟูที่รวดเร็วมากใน CM300DY-12NF คืออะไร?
เมื่อ IGBT เปิด the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateสปิกนี้ไหลผ่าน IGBT การสลับ เพิ่มความสูญเสียการสลับและผลิตเสียง EMCFWDi ฟื้นฟูความเร็วสูงสุดของซีรีส์ NF ลดการเพิ่มขึ้นนี้ให้น้อยลง reducing loss and simplifying EMC filtering in motor drive design.
Q3: ทอมปอร์คการติดตั้งที่ใช้กับ CM300DY-12NF
Powerex กําหนดแรงหมุนการติดตั้งสําหรับสกรูแผ่นฐาน CM300DY-12NF โดยทั่วไป 2 N · m สําหรับฮาร์ดแวร์การติดตั้งโมดูล.เพิ่ม Rth ((c-h) และเพิ่มอุณหภูมิการเชื่อมต่อที่กระแสแรงฝนที่ให้. ทอร์คเกินความเสี่ยงที่จะแตกของพื้นฐาน DCB เซรามิค ยืนยันจากใบข้อมูล CM300DY-12NF สําหรับรายละเอียดทอร์คที่แม่นยํา ใช้สารผสมอัตราการเชื่อมต่อทางอุณหภูมิอย่างเท่าเทียมกันก่อนการติดตั้ง
Q4: CM300DY-12NF สามารถทํางานพร้อมกันเพื่อเพิ่มกําลังปัจจุบันได้หรือไม่
การทํางานพร้อมกันเป็นไปได้ แต่ต้องใส่ใจอย่างละเอียดในการแบ่งปันปัจจุบันIGBTs ที่มีปริมาณอุณหภูมิบวกของ VCE ((sat): โมดูลที่ทํางานร้อนกว่ามี VCE ((sat) ที่สูงกว่าและจึงนํากระแสไฟฟ้าน้อยลงในส่วนที่เท่าเทียมกันความแตกต่างในความเข้มข้นที่หายไปในการวางระเบียงบัสระหว่างโมดูลปานกลาง สร้างความไม่สมดุลของกระแสไฟฟ้าแบบไดนามิก ระหว่างการเปลี่ยนการทํางาน IGBT ทิศทางต้องการการจัดวางบัสบาร์ symmetric และโมดูลที่ตรงกันจากชุดเดียวกัน
