| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | LENZE |
| หมายเลขรุ่น | E82EV371K2C |

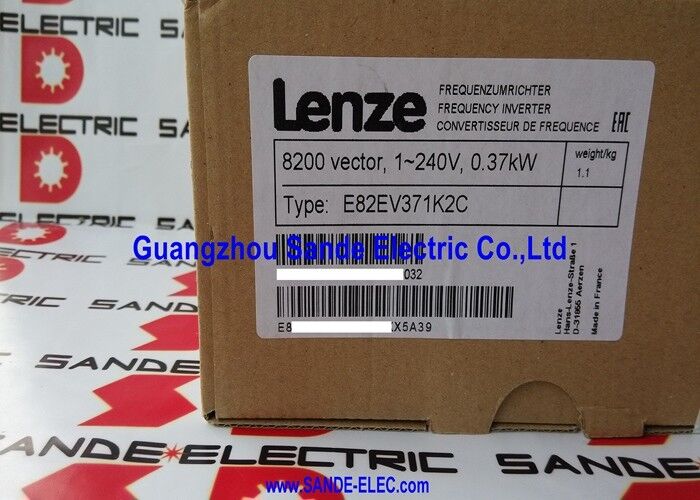

E82EV371K2C คือกลุ่มอินเวอร์เตอร์ความถี่ Vector 8200 ขนาด 0.37 kW ของ Lenze ซึ่งเป็นไดรฟ์ขนาดกะทัดรัดที่ยอมรับไฟ AC เฟสเดียว 230V จากแหล่งจ่ายไฟหลัก และสร้างเอาต์พุตสามเฟสที่ได้รับการควบคุมเพื่อใช้มอเตอร์เหนี่ยวนำสามเฟสมาตรฐาน การแปลงจากหนึ่งเฟสเป็นสามเฟสนี้เป็นข้อได้เปรียบเชิงปฏิบัติที่กำหนดสำหรับการใช้งานเครื่องจักรขนาดเล็กซึ่งมีการจ่ายไฟแบบเฟสเดียวเท่านั้นที่จุดติดตั้ง
การควบคุมแบบเวกเตอร์ช่วยให้การควบคุมความเร็วและแรงบิดมีความแม่นยำมากกว่าการควบคุม V/Hz แบบธรรมดา 8200 Vector ใช้โมเดลฟลักซ์เวกเตอร์ของมอเตอร์แบบเรียลไทม์ โดยจะคำนวณทิศทางปัจจุบันของสเตเตอร์ที่ต้องการเพื่อเพิ่มการผลิตแรงบิดสูงสุดสำหรับความเร็วที่ได้รับคำสั่ง ภายใต้โหลดแบบแปรผัน ระบบขับเคลื่อนที่ควบคุมด้วยเวกเตอร์จะรักษาความเร็วให้ใกล้กับจุดที่ตั้งไว้มากกว่าชุดขับเคลื่อน V/Hz ซึ่งเกี่ยวข้องกับแกนเครื่องจักร การควบคุมความตึงของสายพานลำเลียง และกระบวนการที่แรงบิดของโหลดแปรผันในระหว่างรอบการทำงาน
สถาปัตยกรรมแบบโมดูลาร์ของ 8200 Vector เป็นคุณลักษณะการออกแบบที่สำคัญ โมดูลฟังก์ชันแบบเสียบได้ — สำหรับการสื่อสารฟิลด์บัส (PROFIBUS, DeviceNet, CANopen), การตอบสนองของตัวเข้ารหัส, ตัวสับเบรก และการขยาย I/O — ติดตั้งที่ด้านหน้าของไดรฟ์โดยไม่ต้องเปลี่ยนสายไฟกับกำลังหลักหรือวงจรมอเตอร์ หน่วยฐาน E82EV371K2C เดียวกันรองรับโมดูลฟังก์ชันที่แตกต่างกันเพื่อให้ตรงกับสถาปัตยกรรมระบบอัตโนมัติที่แตกต่างกัน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | E82EV371K2C |
| กำลังไฟพิกัด | 0.37 กิโลวัตต์ |
| ป้อนข้อมูล | 1 เฟส 230/240V AC, 5A, 50/60Hz |
| เอาท์พุต | 3 เฟส 0–230/240V AC, 2.4A |
| ความถี่เอาท์พุต | 0–650 เฮิรตซ์ |
| โหมดการควบคุม | V/Hz / เวกเตอร์ |
| ระดับ IP | IP20 |
| ชุด | 8200 เวกเตอร์ |
| ปุ่มกด | ปุ่มกด XT (ตัวเลือก จำหน่ายแยกต่างหาก) |
| ซอฟต์แวร์ | GDC ง่าย (ฟรี) |
ไดรฟ์ได้รับการตั้งค่าล่วงหน้าสำหรับการทำงานมาตรฐานที่โรงงาน — เวลาเปลี่ยนความเร็วที่กำหนดไว้ล่วงหน้า การกำหนด I/O ที่กำหนดไว้ล่วงหน้า และฟังก์ชันการป้องกันที่ตั้งไว้ล่วงหน้า ช่วยให้แอปพลิเคชันจำนวนมากทำงานได้โดยไม่ต้องปรับแต่งซอฟต์แวร์ สำหรับการใช้งานที่ต้องการช่วงความเร็วที่กำหนดเอง โปรไฟล์การเร่งความเร็ว หรือการกำหนดค่าอินพุตแบบอะนาล็อก พารามิเตอร์จะถูกเปลี่ยนผ่าน Plug-in Keypad XT หรือปลั๊กอินฟรี
ซอฟต์แวร์ GDC easy PC เชื่อมต่อผ่านอินเทอร์เฟซแบบอนุกรมด้านหน้า Keypad XT ยังทำหน้าที่เป็นหน่วยความจำพารามิเตอร์ โดยจะจัดเก็บชุดพารามิเตอร์ทั้งหมดและสามารถถ่ายโอนไปยังหน่วย E82EV371K2C อื่นได้ภายในไม่กี่วินาที
คำถามที่ 1: E82EV371K2C สามารถใช้งานมอเตอร์สามเฟสจากการจ่ายไฟแบบเฟสเดียวได้หรือไม่
ใช่. อินพุตเป็นไฟ AC เฟสเดียว 230V; เอาต์พุตเป็นไฟ AC สามเฟส 0–230V นี่เป็นหนึ่งในการใช้งานที่เป็นประโยชน์มากที่สุดของอินเวอร์เตอร์เฉพาะนี้ — ช่วยให้มอเตอร์เหนี่ยวนำสามเฟสมาตรฐานสามารถทำงานจากแหล่งจ่ายไฟ AC 230V ในบ้านหรืออุตสาหกรรมเฟสเดียวที่ไม่มีไฟสามเฟส กระแสไฟที่กำหนดของมอเตอร์ต้องไม่เกินพิกัดเอาต์พุต 2.4A
คำถามที่ 2: โหมดควบคุม V/Hz และ Vector แตกต่างกันอย่างไร?
โหมด V/Hz จะรักษาอัตราส่วนแรงดันไฟฟ้าต่อความถี่คงที่ตลอดช่วงความถี่เอาต์พุต — ตรงไปตรงมาและเสถียร แต่ความเร็วของมอเตอร์จะแตกต่างกันไปภายใต้โหลด การควบคุมแบบเวกเตอร์จะคำนวณสถานะฟลักซ์ของมอเตอร์แบบเรียลไทม์ และปรับทิศทางกระแสเพื่อเพิ่มแรงบิดสูงสุดตามความเร็วที่ได้รับคำสั่ง ภายใต้โหลดแบบแปรผัน การควบคุมเวกเตอร์จะรักษาความเร็วให้ใกล้กับจุดที่ตั้งไว้และให้แรงบิดที่ความเร็วต่ำที่ดีกว่า เลือกโหมดเวกเตอร์สำหรับสายพานลำเลียง การวางตำแหน่ง และการใช้งานกระบวนการที่ความแม่นยำของความเร็วมีความสำคัญ V/Hz สำหรับการควบคุมความเร็วของปั๊มและพัดลมอย่างง่าย โดยที่ยอมรับการลื่นที่โหลดได้
Q3: โมดูลฟังก์ชันใดบ้างที่เข้ากันได้กับ E82EV371K2C?
8200 Vector ยอมรับช่วงโมดูลฟังก์ชัน E82Z ของ Lenze ซึ่งครอบคลุม PROFIBUS DP, CANopen, DeviceNet และโปรโตคอล fieldbus อื่นๆ โมดูลป้อนกลับตัวเข้ารหัส โมดูลตัวสับเบรก และการขยาย I/O แบบอะนาล็อก/ดิจิทัล ยืนยันความเข้ากันได้ของโมดูลฟังก์ชันจากเอกสารฮาร์ดแวร์ 8200 Vector ของ Lenze เนื่องจากคลาสกำลังและประเภทการเชื่อมต่อจะกำหนดว่าโมดูลใดที่เหมาะกับยูนิตฐาน E82EV371K2C
คำถามที่ 4: E82EV371K2C ใช้งานโดยไม่มี Keypad XT ที่เป็นอุปกรณ์เสริมได้อย่างไร
ไดรฟ์ทำงานจากการตั้งค่าล่วงหน้าจากโรงงานโดยไม่ต้องใช้แผงปุ่มกด สำหรับการปรับพารามิเตอร์แบบกำหนดเองโดยไม่ต้องใช้แผงปุ่มกด ให้เชื่อมต่อพีซีผ่านอินเทอร์เฟซอนุกรมด้านหน้า และใช้ซอฟต์แวร์ GDC easy (Global Drive Control easy) ฟรีจากเว็บไซต์ของ Lenze GDC easy มีอินเทอร์เฟซแบบกราฟิกสำหรับพารามิเตอร์ การวินิจฉัย และประวัติข้อบกพร่องทั้งหมด สะดวกกว่าการนำทางด้วยแป้นพิมพ์สำหรับการทดสอบการใช้งานครั้งแรก
คำถามที่ 5: "K" ใน E82EV371K2C หมายถึงอะไร และมีตัวแปรต่อท้ายอะไรบ้าง
"K" ระบุเวอร์ชันโมดูลฐานของ E82EV371 ที่ 230V (คลาสแรงดันไฟฟ้า 2) รูปแบบคำต่อท้ายที่อยู่ติดกัน ได้แก่ "S" (E82EV371S2C) ที่ติดตั้งตัวเลือกการแทรกเฉพาะไว้ E82EV371K2C ฐานเป็นโมดูลมาตรฐานที่ไม่มีตัวเลือกแทรก ส่วนต่อท้ายตัวแปรระบุโมดูลฟังก์ชันเฉพาะหรือการกำหนดค่าการแทรก ยืนยันส่วนต่อท้ายที่แน่ชัดจากฉลากของเครื่องที่ติดตั้งเมื่อสั่งเปลี่ยนหรือระบุอะไหล่
