เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Versamax |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | IC200UDR164-DKC |

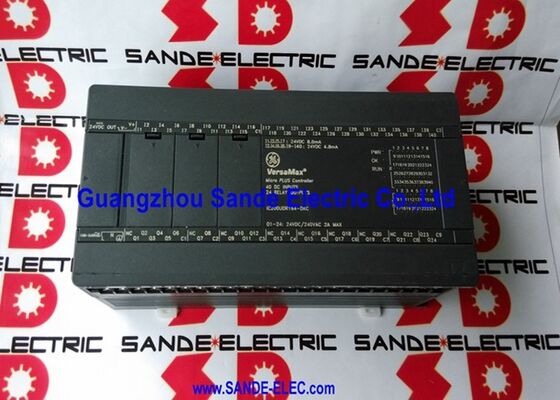

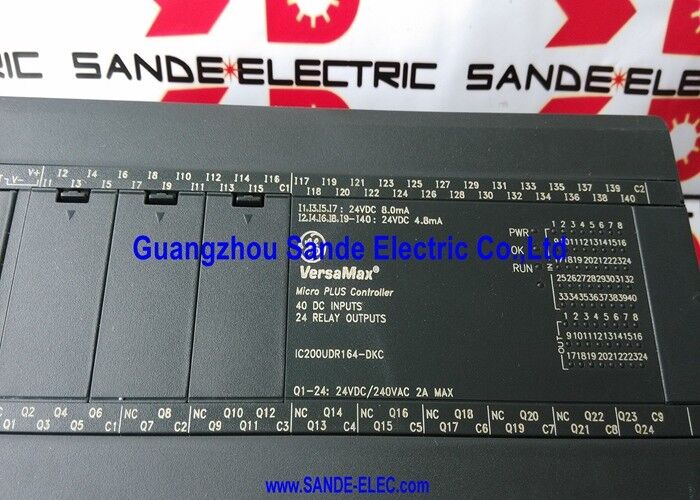

IC200UDR164-DKC เป็นโปรเซสเซอร์ VersaMax Micro PLC ครบถ้วน พร้อมปั๊มพลังงาน, ทางเข้าดิจิทัล และทางออกเรเล่ ทั้งหมดอยู่ในโฮสติกเดียวเป็นตัวควบคุมที่สามารถเขียนโปรแกรมได้เป็นอิสระที่มี CPU ภายใน, การดําเนินการโปรแกรม, และสนาม I / O.
การตั้งชื่อ "UDR164" มีความหมายทางการทํางาน: อุปกรณ์นี้ให้บริการ 40 ทางเข้าดิจิตอล DC และ 24 ทางออกเรเล่ในรูปแบบ 64 จุด (U = VersaMax, D = ทางเข้า DC, R = ทางออกเรเล่164 = 64 จุดกับเครื่องพลังงาน 120/240VAC). ยกท้าย DKC ระบุการปรับปรุงฮาร์ดแวร์ของคอมพิวเตอร์นี้
ที่ 120 วาลต แอนด์ 240 วาลต แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์สําหรับการออกแบบกระเป๋าสตางค์ที่อุปกรณ์ออนไลน์แอลซีเป็นแหล่งพลังงานหลัก, นี้กําจัดส่วนประกอบ
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | VersaMax Micro PLC (เครื่องควบคุมครบ) |
| รวม I/O | 64 คะแนน |
| การเข้าแบบดิจิตอล | 40 × 24VDC |
| การออกของเรเล่ | 24 × แบบ C (SPDT) |
| กระแสไฟเข้า | 8mA ต่อค่าเข้า |
| สินค้าเข้า HSC | สูงสุด 8 (จากธนาคารข้อมูล) |
| พลังงาน | 120V240VAC |
| Port ซีเรียล | RS-232C |
| การขยาย | ขนาดสูงสุด 4 หน่วยขยาย |
| การแก้ไข | DKC |
แต่ละ 24 การออกของเรเล่คือ Form C (SPDT) ติดต่อ (SPDT) เป็นเรเล่การเปลี่ยนที่มีปลายเปิดปกติ ปิดปกติ และสามัญ รูปแบบการติดต่อนี้ให้ความยืดหยุ่นในการเชื่อมต่อมากที่สุด:
เปิดปกติ (NO):การควบคุมภาระแบบมาตรฐาน √ โมเตอร์สตาร์ทโค้ล, วาล์วโซเลโนอิด, เซ็นทรัล
ปิดปกติ (NC):การใช้งานที่ปลอดภัยจากความล้มเหลว วงจรที่ต้องใช้พลังงานเมื่ออัตราการออกเป็น OFF และตัดพลังงานเมื่อเปิด
คอม (COM):ยอมรับความกระชับกําลังไฟฟ้านานใด ๆ ภายในระดับการสัมผัสของเรเล่และภาระ 24VDC เชื่อมต่อกับธนาคารรีเลเดียวกันโดยไม่ต้องใช้ฮาร์ดแวร์ที่ตรงกับความดัน.
แผ่นเครื่องยนต์ขนาดเล็กที่ใช้พลังงานแอลซี:หน่วยเชื่อมต่อโดยตรงกับบัส AC ของแพเนล No 24VDC โมดูลพลังงานที่จําเป็นสําหรับ PLC เอง
การควบคุมรีเล่หลายโซน:24 รีเล่รูปแบบ C ที่ควบคุมเครื่องเริ่มเครื่องยนต์, โซเลนอยด์ซัลเวน, และสมาชิกสัญญาณเตือนได้อย่างอิสระ ณ ความกระชับกําลังสนาม AC และ DC ผสมผสาน ทั้งหมดจากกระเป๋าควบคุมเดียว
การนับการผลิตความเร็วสูง:Encoder หรือเซ็นเซอร์ผลักจากจํานวนสูงสุด 8 เครื่องนับที่ติดตามพร้อมกันในโหมด HSC โปรแกรมอ่านการนับสะสมทุกการสแกนเพื่อควบคุมชุด, การวัดความยาว, หรือการติดตามความเร็ว
คําถามที่ 1: คําย่อการแก้ไข "-DKC" คืออะไร และมันส่งผลกระทบต่อความเข้ากันได้หรือไม่?
ริมท้าย DKC ระบุการปรับปรุงฮาร์ดแวร์เฉพาะของ IC200UDR164การปรับปรุงแสดงให้เห็นถึงส่วนประกอบหรือการปรับปรุงการผลิต โดยยังคงให้ความสอดคล้องกับรายละเอียดการทํางานและโปรแกรมเดียวกันหน่วย DKC ลงแทน IC200UDR164 ที่ผ่านมา (เช่น AD, CB ฯลฯ) โดยไม่ต้องเปลี่ยนแปลงโปรแกรมในอุปกรณ์ส่วนใหญ่ยืนยันกับความต้องการของโปรแกรมที่ติดตั้งในระบบเครื่องมือ ถ้ามีข้อสงสัยเกี่ยวกับความเข้ากันของการแก้ไข.
Q2: โปรแกรมอะไรเชื่อมต่อกับ IC200UDR164-DKC?
ซีรีย์ VersaMax Micro ได้รับโปรแกรมโดยใช้ Proficy Machine Edition (PME) หรือโปรแกรม Logicmaster ก่อนหน้านี้การเชื่อมต่อผ่านพอร์ตลําดับ RS-232C ที่ติดตั้งโดยใช้สายไฟฟ้า IC200CBL001 หรือเทียบเท่า. Proficy Machine Edition รองรับทั้งภาษาการเขียนโปรแกรมบันไดและรายการคําสั่งสําหรับแพลตฟอร์ม VersaMax Micro
Q3: สามารถใช้ออก 24 รีเลย์ได้ทั้ง NO และ NC ติดต่อพร้อมกันจากรีเล่ย์เดียวกัน?
ใช่ แต่ละรีเล่ฟอร์ม C ให้บริการทั้งสามปลายทาง NO, NC และ COM บนสายปลายทางหรือทั้งคู่จะกําหนดว่าวงจรสนามตอบสนองอย่างไรรีเล่หนึ่งสามารถปิดวงจร NO (เปิดไฟ) และเปิดวงจร NC (ปิดไฟ) ด้วยการสั่งออกเพียงครั้งเดียว
Q4: ความแตกต่างระหว่าง IC200UDR164 และ IC200UDR064 คืออะไร?
ทั้งคู่เป็น VersaMax Micro PLC 64 จุดที่มี 40 ทางเข้า DC และ 24 ทางออกรี ความแตกต่างคือการจําหน่ายพลังงาน: IC200UDR064 ใช้พลังงานทางเข้า 24VDC; IC200UDR164 ใช้ 120/240VACรายละเอียดฟังก์ชันอื่น ๆ ทั้งหมด ️ จํานวน I/O, ความสามารถ HSC, ประเภทรีเล่ย, การเชื่อมต่อการขยาย
Q5: การออกของรีถูกป้องกันจากการเปลี่ยนภาระ inductive ไหม?
ติดต่อตัวเรเล่เองไม่ได้รวมการยับยั้งที่สร้างขึ้นสําหรับภาระ inductive (coil starter มอเตอร์, วาล์ว solenoid)หน่วงภายนอกทั่วภาระที่แนะนํา ✓ เครือข่าย snubber สําหรับภาระ AC หรือไดโอเดสสลับฟรีสําหรับภาระ DCถ้าไม่มีการยับยั้ง การกระตุ้น EMF กลับที่ช่องเปิดตัวเรเล่ จะทําให้อายุการติดต่อเสื่อมลงตรวจสอบความต้องการในการดับภาระ inductive จากคู่มือผู้ใช้ IC200UDR164 สําหรับชนิดภาระเฉพาะที่กําลังเปลี่ยน.
