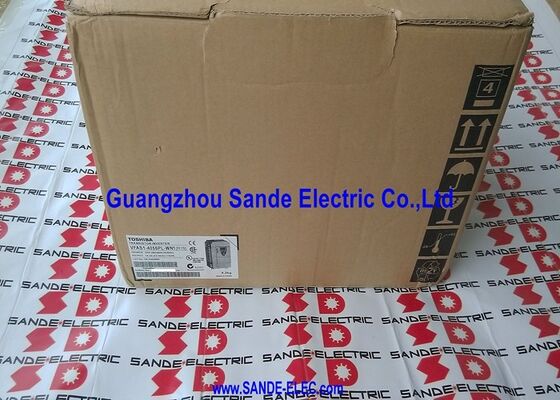

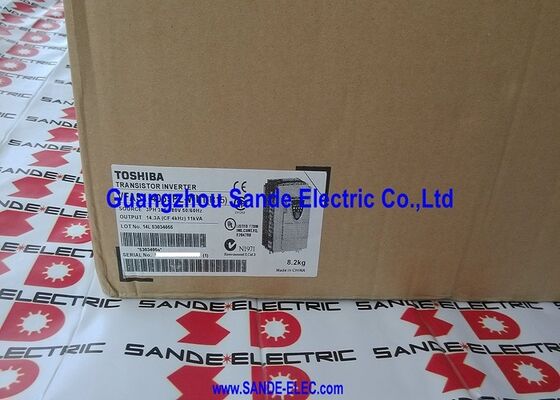

อินเวอร์เตอร์ VFAS1-4055PL-WN1 ((R15) VFAS14055PLWN1 ((R15) VFAS1-4O55PL-WN1 ((R15) VFAS1-4055PL-WN1

VFAS1-4055PL-WN1 | อินเวอร์เตอร์ AC ซีรีส์ Toshiba VFAS1 — 5.5kW / 380–480V 3 เฟส / แผงธรรมดา / สอดคล้องตามมาตรฐาน EMC

Toshiba VFAS1 — ซีรีส์อินเวอร์เตอร์เอนกประสงค์

VFAS1-4055PL-WN1 มาจากซีรีส์อินเวอร์เตอร์อเนกประสงค์ VFAS1 ของโตชิบา ซึ่งเป็นตระกูลไดรฟ์ความถี่แบบแปรผันที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมในวงกว้าง โตชิบาเป็นผู้ผลิตรายใหญ่ของไดรฟ์ความถี่ตัวแปรสำหรับการควบคุมมอเตอร์อุตสาหกรรม โดยให้บริการครบวงจรตั้งแต่ไดรฟ์ย่อยกิโลวัตต์ขนาดกะทัดรัดไปจนถึงระบบอินเวอร์เตอร์กำลังสูงขนาดใหญ่

ซีรีส์ VFAS1 ครอบคลุมคลาสกำลังอุตสาหกรรมมาตรฐาน VFAS1-4055PL-WN1 ที่ 5.5kW จัดการกับคลาสกำลังระดับกลางที่มีการใช้งานกันอย่างแพร่หลาย ซึ่งเป็นขนาดที่ใช้ได้กับพัดลมอุตสาหกรรม ปั๊ม สายพานลำเลียง และไดรฟ์เครื่องจักรมาตรฐานจำนวนมาก

ข้อมูลจำเพาะที่สำคัญ

No Line Reactor — ลดความซับซ้อนในการติดตั้ง

ข้อมูลจำเพาะ "ไม่มีเครื่องปฏิกรณ์" (WN1) ยืนยันว่า VFAS1-4055PL-WN1 ไม่มีเครื่องปฏิกรณ์แบบสายในตัว ในแอปพลิเคชัน VFD:

เครื่องปฏิกรณ์แบบเส้น(เรียกอีกอย่างว่าโช้คอินพุต) ลดการบิดเบือนกระแสฮาร์มอนิกที่ดึงมาจากแหล่งจ่าย ป้องกันแรงดันไฟจ่ายชั่วครู่ และจำกัดอัตราการเพิ่มขึ้นของกระแสจ่ายเข้าไปในวงจรเรียงกระแสอินพุตของชุดขับ มีประโยชน์ในการติดตั้งที่มีแหล่งจ่ายไฟอ่อนหรือในกรณีที่มีปัญหาเรื่องการบิดเบือนฮาร์โมนิค

ที่ 5.5kW การติดตั้งจำนวนมากทำงานได้น่าพอใจโดยไม่ต้องใช้เครื่องปฏิกรณ์แบบเส้นซึ่งมีอิมพีแดนซ์ของแหล่งจ่ายไฟเพียงพอ ตัวเก็บประจุภายในของไดรฟ์และไดโอดเรียงกระแสจะจัดการกับการเปลี่ยนแปลงของแหล่งจ่ายไฟตามปกติ สำหรับการติดตั้งที่มีความต้องการความบิดเบือนฮาร์มอนิกสูง หรือการต่อสายเคเบิลยาวจากหม้อแปลงจ่าย คุณสามารถเพิ่มเครื่องปฏิกรณ์แบบเส้นภายนอกที่แยกจำหน่ายได้

สถานการณ์การใช้งาน

การควบคุมความเร็วพัดลมอุตสาหกรรม:พัดลมดูดอากาศขนาด 5.5kW ต้องใช้ความเร็วหลายระดับเพื่อควบคุมการระบายอากาศในกระบวนการ VFAS1-4055PL-WN1 ให้การปรับความเร็วที่ราบรื่นตั้งแต่ความเร็วพัดลมขั้นต่ำไปจนถึงความเร็วสูงสุด - แผงควบคุมที่เรียบง่ายช่วยให้สามารถตั้งค่าความเร็วได้โดยตรงจากตำแหน่งติดตั้งพัดลม

ไดรฟ์ปั๊มแรงเหวี่ยง:ปั๊มของเหลวสำหรับกระบวนการที่มีมอเตอร์ขนาด 5.5kW ต้องมีอัตราการไหลผันแปรโดยการปรับความเร็ว VFAS1-4055PL-WN1 ให้การทำงานแบบความเร็วตัวแปรที่ประหยัดพลังงาน เมื่อเทียบกับการควบคุมการไหลของวาล์วปีกผีเสื้อ

คำถามที่พบบ่อย

คำถามที่ 1: มอเตอร์ประเภทใดและพิกัดใดบ้างที่เข้ากันได้กับ VFAS1-4055PL-WN1

VFAS1-4055PL-WN1 ขับเคลื่อนมอเตอร์เหนี่ยวนำไฟฟ้ากระแสสลับสามเฟสมาตรฐานพิกัด 380–480V, 5.5kW (หรือมอเตอร์ขนาดเล็กกว่าภายในความสามารถกระแสเอาต์พุตของไดรฟ์) มอเตอร์ต้องตรงกับระดับแรงดันไฟฟ้าเอาท์พุตของชุดขับ — ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่กำหนดของมอเตอร์อยู่ภายในช่วงเอาท์พุตของชุดขับ สำหรับการใช้งานแรงบิดแบบแปรผัน (พัดลม/ปั๊ม) มอเตอร์ที่มีพิกัดสูงกว่า 5.5kW เล็กน้อยอาจยอมรับได้หากกำหนดค่าสำหรับโหมด VT

Q2: VFAS1-4055PL-WN1 มีช่วงความถี่เอาต์พุตเท่าใด

โดยทั่วไปซีรีส์ Toshiba VFAS1 รองรับความถี่เอาท์พุตตั้งแต่ 0Hz (มอเตอร์หยุดนิ่ง) สูงสุด 400Hz โดยมีขอบเขตความถี่พื้นฐาน 50/60Hz มาตรฐานครอบคลุมความเร็วการทำงานของมอเตอร์ปกติ ช่วงความถี่ได้รับการกำหนดค่าผ่านพารามิเตอร์ของไดรฟ์ ยืนยันความถี่ขั้นต่ำและสูงสุดที่ตั้งโปรแกรมได้จากเอกสารประกอบผลิตภัณฑ์ VFAS1 เพื่อดูขีดจำกัดที่แน่นอนที่ใช้กับรุ่นนี้

คำถามที่ 3: VFAS1-4055PL-WN1 สามารถบูรณาการเข้ากับ PLC หรือระบบการจัดการอาคารได้หรือไม่

ซีรีส์ VFAS1 มีความสามารถในการสื่อสารสำหรับ PLC และการรวมระบบการควบคุมดูแล โดยทั่วไปแล้วจะรวมถึงการสื่อสารแบบอนุกรม RS485 (Modbus RTU หรือโปรโตคอลเฉพาะของผู้ผลิต) เป็นมาตรฐาน พร้อมด้วยโมดูลฟิลด์บัสเสริม (PROFIBUS, DeviceNet หรือที่คล้ายกัน) สำหรับการใช้งานร่วมกับแพลตฟอร์ม PLC เฉพาะ ยืนยันตัวเลือกการสื่อสารที่มีจากเอกสาร VFAS1 สำหรับตัวแปรเฉพาะนี้

คำถามที่ 4: VFAS1-4055PL-WN1 มีฟังก์ชันการป้องกันอะไรบ้าง

ไดรฟ์ Toshiba VFAS1 มีฟังก์ชันการป้องกันมาตรฐาน: การป้องกันกระแสไฟเกินของมอเตอร์, การป้องกันโหลดเกินความร้อนทางอิเล็กทรอนิกส์, การป้องกันแรงดันไฟเกินของบัส DC และแรงดันตก, การสูญเสียเฟสเอาท์พุต และการส่งผ่านไฟฟ้าขัดข้องทันที (โดยที่ไดรฟ์รักษาเอาต์พุตไว้สำหรับการขัดจังหวะการจ่ายไฟช่วงสั้นๆ โดยใช้พลังงานบัส DC ที่เก็บไว้) ฟังก์ชันเหล่านี้ปกป้องทั้งฮาร์ดแวร์ของไดรฟ์และมอเตอร์ที่เชื่อมต่อโดยไม่ต้องใช้อุปกรณ์ป้องกันภายนอกที่ครอบคลุม
