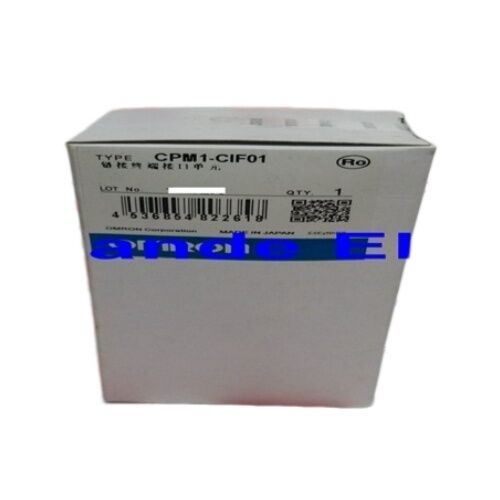

โมดูลการสื่อสาร Omron CPM1-CIF01 CPM1-CIFO1 CPM1CIF01

ออมรอน CPM1-CIF01 | อะแดปเตอร์พอร์ตต่อพ่วง RS-232C — CPM1 / CPM1A / CPM2A / SRM1 / โฮสต์ลิงค์ + การเขียนโปรแกรม / การรวมสายเคเบิล XW2Z

หมายเลขชิ้นส่วน:CPM1-CIF01

ผู้ผลิต:ออมรอน คอร์ปอเรชั่น (ญี่ปุ่น)

ขั้วต่อฝั่งพีซี:D-sub 9 พิน (RS-232C)

การรวมสายเคเบิล:

• XW2Z-200S-CV (2 ม.) / XW2Z-500S-CV (5 ม.) — สำหรับการเชื่อมต่อพอร์ต PC COM มาตรฐาน
• XW2Z-200S-V (2 ม.) / XW2Z-500S-V (5 ม.) — การจัดเรียงการเชื่อมต่อแบบอื่น

CPM1-CIF01 ทำหน้าที่อะไรจริงๆ

PLC CPM1/CPM1A/CPM2A สื่อสารผ่านพอร์ตต่อพ่วงที่ทำงานที่ระดับลอจิก TTL — แรงดันไฟฟ้าผันแปรที่ 0–5V พอร์ตอนุกรมของพีซีมาตรฐานและอะแดปเตอร์ USB เป็นซีเรียลทำงานที่ระดับ RS-232C — แรงดันไฟฟ้าเปลี่ยนแปลงที่ ±3V ถึง ±15V สิ่งเหล่านี้เข้ากันไม่ได้หากไม่มีตัวแปลงระดับ

CPM1-CIF01 เป็นตัวแปลงระดับนั้น โดยเสียบเข้ากับขั้วต่อพอร์ตต่อพ่วงของ PLC แปลงระดับสัญญาณ TTL เป็น RS-232C และแสดงขั้วต่อตัวผู้ D-sub 9 พินที่อินเทอร์เฟซแบบอนุกรมของ PC ยอมรับ หากไม่มีอะแดปเตอร์นี้ (หรือเทียบเท่า) ก็จะไม่มีเส้นทางโดยตรงจากพีซีที่ใช้ CX-Programmer หรือ SYSMAC-CPT ไปยังพอร์ตโปรแกรมของ PLC CPM1-CIF01 เป็นอินเทอร์เฟซทางกายภาพที่ทำให้การเชื่อมต่อเป็นไปได้

ข้อมูลจำเพาะที่สำคัญ

การเลือกสายเคเบิล — สายเคเบิล XW2Z ใดที่จะใช้

สายเคเบิลประเภท CV (XW2Z-xxxS-CV) ระบุไว้ในแผนภาพการเชื่อมต่อมาตรฐานของ Omron สำหรับการเขียนโปรแกรม PC-to-CPM1A/CPM2A ผ่าน CPM1-CIF01 ตรวจสอบชุดสายเคเบิลเฉพาะจากคู่มือการเชื่อมต่อ Omron สำหรับรุ่น PLC ที่ติดตั้งก่อนสั่งซื้อ ชุดที่ถูกต้องจะขึ้นอยู่กับประเภท PLC และอินเทอร์เฟซ PC

สถานการณ์การใช้งาน

การเริ่มใช้งานโปรแกรมเบื้องต้น:เชื่อมต่อ CPM1-CIF01 เข้ากับพอร์ตต่อพ่วง CPM1A ต่อสายเคเบิล XW2Z-200S-CV เข้ากับพอร์ต PC COM (หรืออะแดปเตอร์ USB เป็นอนุกรม) เปิด CX-Programmer เลือกพอร์ต COM ที่ถูกต้องที่อัตรารับส่งข้อมูลที่เหมาะสม และออนไลน์เพื่อดาวน์โหลดโปรแกรม

การวินิจฉัยข้อบกพร่องของสนาม:เครื่องจักรที่ติดตั้ง CPM2A เกิดข้อผิดพลาดที่ไม่คาดคิดระหว่างการผลิต เชื่อมต่อแล็ปท็อปผ่าน CPM1-CIF01 และสายเคเบิล เชื่อมต่อออนไลน์ใน CX-Programmer และตรวจสอบสถานะ I/O และค่าตารางข้อมูลแบบเรียลไทม์โดยไม่ต้องหยุดเครื่อง

การเชื่อมต่อโฮสต์ลิงค์ HMI:แผงควบคุมการทำงานขนาดเล็กสื่อสารผ่าน Host Link CPM1-CIF01 มีอินเทอร์เฟซ RS-232C ระหว่างพอร์ตอนุกรมของแผงควบคุมและพอร์ตต่อพ่วงของ PLC ช่วยให้แผงควบคุมสามารถอ่านและเขียนที่อยู่ข้อมูล PLC ได้

ชุดบำรุงรักษาอะไหล่:ระบบ CPM1A และ CPM2A ยังคงให้บริการทั่วโลก การเก็บ CPM1-CIF01 ไว้ในชุดบำรุงรักษาช่วยลดความล่าช้าในการจัดหาเมื่อจำเป็นต้องเข้าถึงโปรแกรมฉุกเฉินจากที่ตั้งเครื่องระยะไกล

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดจึงต้องใช้อะแดปเตอร์แยกต่างหากแทนที่จะเชื่อมต่อสายเคเบิลเข้ากับ PLC โดยตรง

พอร์ตต่อพ่วง CPM1/CPM1A/CPM2A ใช้ระดับแรงดันไฟฟ้า TTL (ลอจิก 0–5V) พอร์ตอนุกรม RS-232C ของพีซีใช้การส่งสัญญาณ ±3V ถึง ±15V ระดับเหล่านี้เข้ากันไม่ได้ทางไฟฟ้า — การต่อสายเคเบิล RS-232C เข้ากับพอร์ตต่อพ่วง TTL โดยตรงทำให้เกิดการสื่อสารที่ไม่น่าเชื่อถือหรือไม่มีการสื่อสารเลย CPM1-CIF01 ทำการแปลแรงดันไฟฟ้าระหว่างสองมาตรฐาน

คำถามที่ 2: สายเคเบิลใดที่ถูกต้องสำหรับการเชื่อมต่อพอร์ต COM แล็ปท็อปพีซีมาตรฐาน

XW2Z-200S-CV (2 ม.) หรือ XW2Z-500S-CV (5 ม.) ได้รับการระบุไว้ในไดอะแกรมการเชื่อมต่อมาตรฐานของ Omron สำหรับการเชื่อมต่อพอร์ตอนุกรม D-sub 9 พินที่รองรับ PC AT ผ่าน CPM1-CIF01 สำหรับอะแดปเตอร์ USB เป็นอนุกรมที่แสดงพอร์ต COM เสมือน จะใช้สายเคเบิลเดียวกัน — อะแดปเตอร์จะปรากฏต่อพีซีเป็นพอร์ต COM มาตรฐาน เลือกความยาวสายเคเบิลตามเค้าโครงตู้

คำถามที่ 3: ซอฟต์แวร์การเขียนโปรแกรมใดบ้างที่เชื่อมต่อผ่าน CPM1-CIF01

CX-Programmer (ส่วนหนึ่งของชุดซอฟต์แวร์ CX-One ของ Omron) คือสภาพแวดล้อมการเขียนโปรแกรมปัจจุบันสำหรับ PLC CPM1, CPM1A และ CPM2A ในการตั้งค่าการเชื่อมต่อของ CX-Programmer ให้เลือกพอร์ต COM ประเภทลิงก์ RS-232C และตั้งค่าอัตรารับส่งข้อมูลเพื่อให้ตรงกับการกำหนดค่าพอร์ตต่อพ่วงของ PLC (โดยทั่วไปคือ 9600 บอดสำหรับ CPM1A/CPM2A) ซอฟต์แวร์ SYSMAC-CPT รุ่นเก่ายังเชื่อมต่อผ่านอะแดปเตอร์นี้ด้วย

คำถามที่ 4: CPM1-CIF01 เป็นรุ่นเฉพาะของ CPM บางรุ่นหรือเข้ากันได้ในวงกว้างหรือไม่

CPM1-CIF01 เข้ากันได้กับตระกูลคอนโทรลเลอร์ที่เกี่ยวข้องกับ CPM1, CPM1A, CPM2A และ SRM1 ซึ่งทั้งหมดใช้ตัวเชื่อมต่อพอร์ตต่อพ่วงและข้อกำหนดระดับสัญญาณ TTL เดียวกัน ไม่สามารถทำงานร่วมกับซีรีส์ CJ หรือตระกูล Omron PLC อื่นๆ ที่ใช้การกำหนดค่าพอร์ตที่แตกต่างกัน ยืนยันความเข้ากันได้กับรุ่น PLC ที่ติดตั้งเฉพาะจากเอกสารการเชื่อมต่อของ Omron

คำถามที่ 5: CPM1-CIF01 มาจากไหน

ผ่านเครือข่ายการจัดจำหน่ายที่ได้รับอนุญาตของ Omron (สำหรับสต็อกเก่าใหม่) และผ่านทางอุปกรณ์เสริมหลังการขายแบบดั้งเดิมของ Omron — ตัวแทนจำหน่ายชิ้นส่วนระบบอัตโนมัติทางอุตสาหกรรมและซัพพลายเออร์ส่วนเกิน รวมชุดสายเคเบิล XW2Z ที่เหมาะสมตามลำดับ — อะแดปเตอร์เพียงอย่างเดียวที่ไม่มีสายเคเบิลที่ถูกต้องจะไม่ทำให้เส้นทางการสื่อสาร PC-to-PLC สมบูรณ์ ตรวจสอบประเภทสายเคเบิลจากคู่มือการเชื่อมต่อ Omron สำหรับรุ่น PLC ที่ติดตั้ง
