เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE RoHS |

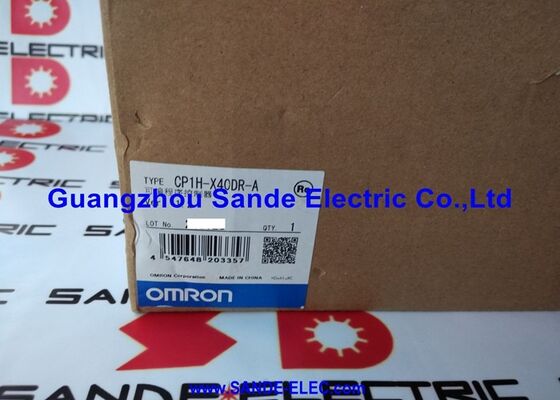

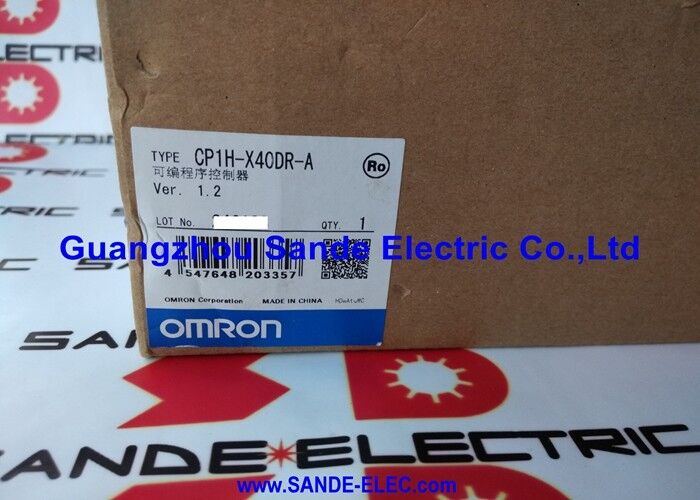

| หมายเลขรุ่น | CP1H-X40DR-A |
CP1H-X40DR-A ผสานรวมช่องตัวนับฮาร์ดแวร์ความเร็วสูงสี่ช่องและช่องเอาต์พุตพัลส์ฮาร์ดแวร์สองช่อง - ไม่ใช่ฟังก์ชันที่เลียนแบบเฟิร์มแวร์ แต่เป็นฮาร์ดแวร์ตัวนับ/ตัวจับเวลาเฉพาะที่ทำงานโดยไม่ขึ้นอยู่กับวงจรการสแกน CPU
HSC (เครื่องนับความเร็วสูง):สี่ช่องสัญญาณยอมรับตัวเข้ารหัสเฟสเดียวหรือพัลส์เซ็นเซอร์ที่สูงถึง 100kHz หรือสัญญาณสองเฟส (การสร้างพื้นที่สี่เหลี่ยมจัตุรัส A/B) ที่สูงถึง 50kHz ตัวนับจะเพิ่มขึ้นทุกพัลส์ที่เข้ามาระหว่างการสแกนโปรแกรม ทำให้มั่นใจว่าไม่มีการนับสูญหายโดยไม่คำนึงถึงเวลาในการสแกน ใช้สำหรับการติดตามตำแหน่งตัวเข้ารหัส การนับการผลิต การรวมการไหล และการวัดความเร็ว
เอาท์พุทพัลส์:สองช่องสัญญาณสร้างพัลส์เทรนที่สูงถึง 100kHz ขับเคลื่อนตัวควบคุมสเต็ปเปอร์มอเตอร์หรือเซอร์โวไดรฟ์ในโหมดตำแหน่งหรือความเร็ว พัลส์เอาท์พุตรองรับการทำงานอิสระ (แต่ละช่องสัญญาณที่ความถี่ของตัวเอง) หรือเอาต์พุตซิงโครไนซ์ (ทั้งสองช่องล็อคไว้ที่การอ้างอิงเดียวกัน) สำหรับการเคลื่อนที่ประสานกันสองแกนโดยไม่ต้องใช้ตัวควบคุมการเคลื่อนไหวภายนอก
| พารามิเตอร์ | ค่า |
|---|---|
| อินพุตดิจิตอล | 24 × กระแสตรง 24V (PNP/NPN) |
| เอาท์พุทดิจิตอล | 16 × รีเลย์, 2A/จุด, 8A/ทั่วไป |
| หน่วยความจำโปรแกรม | 20,000 ขั้นตอน (~20 KB) |
| หน่วยความจำข้อมูล | 32,000 คำ |
| ความเร็วในการสอน | 0.1µs |
| ช่อง HSC | 4 × (100kHz 1 เฟส / 50kHz A/B) |
| เอาท์พุทพัลส์ | 2 × สูงสุด 100kHz |
| พอร์ตยูเอสบี | 1 (การเขียนโปรแกรม) |
| พาวเวอร์ซัพพลาย | ไฟฟ้ากระแสสลับ 100–240V |
| พลัง | ประมาณ 30 เวอร์จิเนีย |
| อุณหภูมิ | 0°ซ ถึง +55°ซ |
| ระดับ IP | IP20 |
| อาร์ทีซี | บิวท์อิน |
อินพุตดิจิตอล 24 ช่องเลือกระหว่างการทำงานของซิงก์ (NPN) และแหล่งที่มา (PNP) โดยการกำหนดค่าการเดินสาย ไม่จำเป็นต้องเปลี่ยนจัมเปอร์ฮาร์ดแวร์หรือรุ่นต่างๆ โดยทั่วไปแล้วมาตรฐานเครื่องจักรของยุโรปจะใช้เซ็นเซอร์ PNP (แหล่งที่มา) การติดตั้งในญี่ปุ่นและอเมริกาเหนือมักใช้เซ็นเซอร์ NPN (ซิงค์) อินพุตแบบเลือกได้ของ CP1H-X40DR-A รองรับรูปแบบใดแบบหนึ่ง ทำให้เหมาะสำหรับผู้สร้างเครื่องจักรที่จัดส่งไปยังตลาดหลายแห่ง
การแยกออปโตคัปเปลอร์ระหว่างช่องอินพุต 24VDC และลอจิกภายในของ PLC ป้องกันไม่ให้กระแสกราวด์กราวด์และแรงดันไฟฟ้าชั่วคราวเข้าถึง CPU - ด้านสนามและลอจิกมีความเป็นอิสระทางไฟฟ้า
เครื่องจักรบรรจุภัณฑ์:การป้อนฟิล์ม การซีลด้วยความร้อน และการนับผลิตภัณฑ์ในเครื่องเดียว CP1H-X40DR-A เอาต์พุตพัลส์ขับเคลื่อนสเต็ปเปอร์มอเตอร์เพื่อความก้าวหน้าของฟิล์ม HSC ติดตามตัวเข้ารหัสบนกลไกการตัด เอาต์พุตรีเลย์จะควบคุมองค์ประกอบการปิดผนึกและตัวกระตุ้นการปฏิเสธ
ระบบคัดแยกสายพานลำเลียง:อินพุตเซ็นเซอร์ 24 ตัว ครอบคลุมการตรวจจับผลิตภัณฑ์ที่ส่วนสายพานลำเลียงหลายส่วน เอาต์พุตรีเลย์ควบคุมประตูเปลี่ยนทิศทาง คอนแทคเตอร์มอเตอร์สายพานลำเลียง และไฟสัญญาณเตือน HSC ในตัวนับผลิตภัณฑ์ในแต่ละสาขา
เครื่องมือกลขนาดเล็กและอุปกรณ์ทดสอบ:การควบคุมตามลำดับ (การหนีบ การตัด การขนถ่าย) ผ่านเอาต์พุตรีเลย์ การตอบสนองของตัวเข้ารหัสผ่าน HSC RS-232C สำหรับการสื่อสารกับเครื่องมือวัด USB สำหรับการเข้าถึงโปรแกรมแล็ปท็อป
สถานีสูบน้ำและ HVAC:อินพุตสวิตช์ระดับและความดันไปที่ 24DI คอนแทคเตอร์ของมอเตอร์ปั๊มและโซลินอยด์วาล์วบนเอาต์พุตรีเลย์ RTC ในตัวสำหรับการดำเนินการตามกำหนดเวลาและการบันทึกเหตุการณ์
คำถามที่ 1: CP1H-X40DR-A สามารถแทนที่ CP1H-X40DT-A (เอาต์พุตทรานซิสเตอร์) ในการติดตั้งที่มีอยู่ได้หรือไม่
ในด้านการใช้งาน CP1H-X40DR-A (เอาต์พุตรีเลย์) แตกต่างจาก CP1H-X40DT-A (เอาต์พุตทรานซิสเตอร์) ในลักษณะการสลับเอาต์พุตเป็นหลัก เอาท์พุทรีเลย์สลับโหลด AC หรือ DC ที่แรงดันไฟฟ้าผสม เอาต์พุตของทรานซิสเตอร์เป็นแบบ DC เท่านั้น แต่เปลี่ยนเร็วขึ้นและไม่มีการสึกหรอทางกล ตรรกะของโปรแกรมจะเหมือนกันระหว่างสองตัวแปร การเดินสายไฟในสนามจะแตกต่างออกไปเนื่องจากเอาต์พุตของทรานซิสเตอร์เป็นแหล่งกำเนิดหรือประเภทซิงค์ ในขณะที่เอาต์พุตรีเลย์เป็นหน้าสัมผัสที่ไม่ขึ้นกับแรงดันไฟฟ้า
คำถามที่ 2: โมดูลส่วนขยายใดบ้างที่เข้ากันได้กับ CP1H-X40DR-A
ซีรีส์ CP1H รองรับยูนิต I/O ส่วนขยายซีรีส์ CJ ที่เชื่อมต่อผ่านตัวเชื่อมต่อ I/O ส่วนขยายของ CP1H และยูนิต I/O ส่วนขยายซีรีส์ CP สามารถเพิ่มยูนิตขยายซีรีส์ CP หรือยูนิต I/O ซีรีส์ CJ ได้สูงสุด 3 ตัว (ผ่านอะแดปเตอร์) ส่วนขยายอนาล็อก อุณหภูมิ และ I/O แบบพิเศษมีให้ใช้งานได้ผ่านตัวเชื่อมต่อส่วนขยาย CJ I/O
คำถามที่ 3: CP1H-X40DR-A รองรับเครื่องมือการเขียนโปรแกรมและภาษาใดบ้าง
CX-Programmer คือสภาพแวดล้อมการเขียนโปรแกรมหลักสำหรับ CP1H รองรับการเขียนโปรแกรม Ladder Diagram (LD) และ Instruction List (IL) ตามมาตรฐาน IEC 61131-3 พอร์ต USB เชื่อมต่อพีซีที่ใช้ CX-Programmer สำหรับการดาวน์โหลดโปรแกรม อัพโหลด และการตรวจสอบออนไลน์ CX-Designer ใช้สำหรับการพัฒนาแผง HMI ที่เชื่อมต่อกับ RS-232C หรือพอร์ตส่วนขยาย
คำถามที่ 4: นาฬิกาเรียลไทม์ (RTC) ในตัวทำงานอย่างไร
RTC ภายในของ CP1H-X40DR-A จะรักษาค่าปี เดือน วัน วันในสัปดาห์ ชั่วโมง นาที และวินาทีไว้ในตำแหน่งหน่วยความจำ DM โดยเฉพาะ โปรแกรมอ่านข้อมูลนาฬิกาและใช้สำหรับการดำเนินการตามกำหนดเวลา (เริ่ม/หยุดตามเวลาที่กำหนด) การประทับเวลาเหตุการณ์ในบันทึกข้อมูล และการจัดการสูตรอาหารที่เปลี่ยนแปลงพารามิเตอร์การผลิตตามกะหรือวัน
คำถามที่ 5: โปรโตคอลการสื่อสารใดบ้างที่รองรับผ่านตัวเลือกการขยาย
CP1H-X40DR-A รองรับ RS-485 (สำหรับ Modbus RTU, CompoWay/F และโปรโตคอลอนุกรมอื่นๆ) และอีเธอร์เน็ต (การสื่อสาร EtherNet/IP, ซ็อกเก็ต TCP/IP) ผ่านช่องเสียบบอร์ดเสริมสองช่อง การเชื่อมต่อ EtherNet/IP ช่วยให้ CP1H-X40DR-A เข้าร่วมในเครือข่าย EtherNet/IP ควบคู่ไปกับคอนโทรลเลอร์ซีรีส์ CJ2 และ NJ เป็นโหนดอุปกรณ์ ตัวเลือก DeviceNet และ PROFIBUS มีจำหน่ายผ่านตัวเลือกเฉพาะหรือแผงการสื่อสาร
