เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | OMRON |
| ได้รับการรับรอง | CE RoHS |

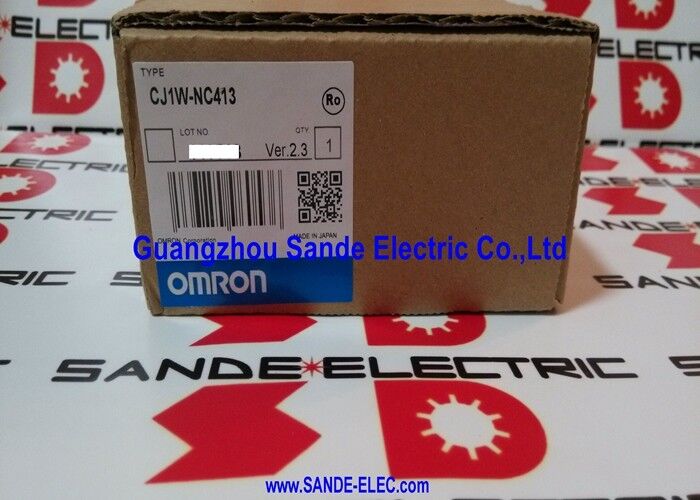

| หมายเลขรุ่น | CJ1W-NC413 |
CJ1W-NC413 คือ ยูนิตควบคุมตำแหน่ง 4 แกน สำหรับ CJ I/O Bus ข้อมูล Omron ที่เผยแพร่ระบุว่าเป็น ยูนิต I/O พิเศษ พร้อม ช่องสัญญาณเอาต์พุตพัลส์ 4 ช่อง, ความถี่เอาต์พุตพัลส์สูงสุด 500 kHz, และรองรับ แกน PTP สูงสุด 4 แกน.
ข้อมูลเดียวกันยังแสดงให้เห็นว่ารับอินพุตดิจิทัลหลายประเภท รวมถึง RS-422 line driver, สัญญาณ NPN, PNP และไม่มีแรงดันไฟฟ้า, ในขณะที่ใช้ เอาต์พุตพัลส์แบบ NPN open-collector.
สิ่งที่ทำให้ยูนิตนี้มีคุณค่าในการควบคุมเครื่องจักรจริงคือบทบาทของมันในฐานะแพลตฟอร์มการวางตำแหน่งแบบพัลส์เทรนที่ตรงไปตรงมา
Omron อธิบายตระกูล CJ1W-NC_3 ว่าเป็น ตัวควบคุมการวางตำแหน่งแบบจุดต่อจุดพร้อมเอาต์พุตพัลส์เทรน, รองรับ การเร่ง/หน่วงแบบขั้นบันไดหรือ S-curve, คำสั่งวางตำแหน่งแบบแลดเดอร์โดยตรง, การควบคุมตำแหน่งและความเร็ว, การประมาณค่าเชิงเส้น และข้อมูลการวางตำแหน่งตามหน่วยความจำ
ซึ่งทำให้มีที่ทางที่ใช้งานได้จริงในเครื่องจักรที่ต้องการการวางตำแหน่งแบบสเต็ปเปอร์หรือเซอร์โวที่กำหนดได้โดยไม่ต้องเปลี่ยนไปใช้สถาปัตยกรรมเครือข่ายการเคลื่อนไหวที่ซับซ้อนกว่า
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | CJ1W-NC413 |
| ผู้ผลิต | Omron |
| ประเภทผลิตภัณฑ์ | ยูนิตควบคุมตำแหน่ง |
| ระบบ I/O | CJ I/O Bus |
| ประเภทของยูนิตขยาย | ยูนิต I/O พิเศษ |
| จำนวนแกน PTP สูงสุด | 4 |
| จำนวนช่องสัญญาณเอาต์พุตพัลส์ | 4 |
| ความถี่เอาต์พุตพัลส์สูงสุด | 500 kHz |
| ประเภทอินพุตดิจิทัล | Line driver (RS-422), NPN, ไม่มีแรงดันไฟฟ้า, PNP |
| ประเภทเอาต์พุตดิจิทัล | NPN, Open collector |
| ประเภทการเชื่อมต่อ I/O | FCN (ไม่รวมปลั๊ก) |
| จำนวนขั้วต่อ I/O | 2 |
| ขนาด (สูง × กว้าง × ลึก) | 90 × 31 × 66.5 มม. |
| น้ำหนัก | 150 กรัม |
CJ1W-NC413 เหมาะอย่างยิ่งสำหรับ เครื่องจักรจัดเรียง, หน่วยถ่ายโอน, อุปกรณ์บรรจุภัณฑ์ขนาดกะทัดรัด, ระบบหยิบและวาง, และการใช้งานแกนประสานแบบง่าย ที่มี PLC ซีรีส์ CJ อยู่แล้ว และการเคลื่อนไหวแบบพัลส์เทรนเป็นวิธีการควบคุมที่ต้องการ
เนื่องจากให้ 4 แกนจากสล็อต I/O พิเศษเพียงช่องเดียว จึงมีประโยชน์อย่างยิ่งในกรณีที่ช่องทางการวางตำแหน่งอิสระหลายช่องต้องการการเชื่อมต่ออย่างใกล้ชิดกับตรรกะของ PLC แทนที่จะแยกออกเป็นฮาร์ดแวร์การเคลื่อนไหวแยกต่างหาก
นี่คือการอนุมานทางวิศวกรรมตามโครงสร้างเอาต์พุตพัลส์ 4 แกน, 500 kHz ที่เผยแพร่ของโมดูล และคำอธิบายตระกูลการเคลื่อนไหวของ CJ
นอกจากนี้ยังมีคุณค่าในการเปลี่ยนทดแทนที่ดีในระบบที่ติดตั้งแล้ว
เมื่อตู้ถูกสร้างขึ้นรอบๆ CJ1W-NC413 การจับคู่โมดูลเดียวกันมักจะรักษาการจัดสรรแกน, รูปแบบขั้วต่อภาคสนาม และแนวทางการเขียนโปรแกรมการเคลื่อนไหวฝั่ง PLC เดิมไว้ได้ง่ายกว่าการออกแบบส่วนการเคลื่อนไหวใหม่มาก
ในการทำงานบำรุงรักษา ความต่อเนื่องนั้นมักจะมีประโยชน์มากกว่าการนำแพลตฟอร์มใหม่มาใช้ในช่วงกลางของการผลิต
นี่คือการอนุมานทางวิศวกรรมที่ได้รับการสนับสนุนจากบทบาทที่กำหนดไว้ของโมดูลในสายผลิตภัณฑ์การเคลื่อนไหวของ CJ
สำหรับการทำงานเปลี่ยนทดแทน CJ1W-NC413 ควรจับคู่โดย จำนวนแกน, ประเภทเอาต์พุตพัลส์, รูปแบบสัญญาณอินพุต และสไตล์ขั้วต่อ, ไม่ใช่แค่ชื่อตระกูล CJ
ข้อมูลจำเพาะที่เผยแพร่แสดง ขั้วต่อ FCN, ขั้วต่อ I/O สองตัว, และ เอาต์พุตพัลส์แบบ open-collector, ดังนั้นรายละเอียดเหล่านั้นจึงมีความสำคัญโดยตรงต่อการเดินสายภาคสนามและความเข้ากันได้ของไดรฟ์
บนระบบการเคลื่อนไหวแบบพัลส์เทรน การจับคู่ที่แม่นยำมักจะหลีกเลี่ยงการเปลี่ยนแปลงการเริ่มต้นที่ไม่จำเป็นและรักษาพฤติกรรมเครื่องจักรเดิมได้อย่างน่าเชื่อถือมากขึ้น
คำถามที่ 1: CJ1W-NC413 เป็นโมดูลประเภทใด?
เป็น ยูนิตควบคุมตำแหน่ง 4 แกน สำหรับแพลตฟอร์ม PLC ซีรีส์ CJ
ในทางปฏิบัติ มันเพิ่มความสามารถในการเคลื่อนไหวแบบพัลส์เทรนให้กับ PLC ซีรีส์ CJ แทนที่จะทำหน้าที่เป็นสไลซ์ I/O ทั่วไป
คำถามที่ 2: แอปพลิเคชันการเคลื่อนไหวประเภทใดที่เหมาะที่สุด?
เหมาะสำหรับ งานวางตำแหน่งแบบจุดต่อจุด เช่น การจัดเรียง, การถ่ายโอน, การเคลื่อนที่ของตัวป้อน และการวางตำแหน่งหลายแกนที่เอาต์พุตพัลส์เป็นวิธีการควบคุมที่ตั้งใจไว้
คำอธิบายตระกูลที่เผยแพร่ของ Omron ยังเน้นการเร่ง/หน่วงแบบขั้นบันไดหรือ S-curve, การวางตำแหน่งแบบแลดเดอร์โดยตรง และฟังก์ชันการประมาณค่า ซึ่งสอดคล้องกับการใช้งานการเคลื่อนไหวของเครื่องจักรขนาดกะทัดรัด
คำถามที่ 3: ทำไมอัตราพัลส์ 500 kHz จึงมีความสำคัญ?
เนื่องจากความถี่พัลส์ส่งผลโดยตรงต่อความละเอียดและความเร็วที่แกนเคลื่อนที่สามารถขับเคลื่อนได้ในระบบพัลส์เทรน
เอาต์พุตระดับ 500 kHz ช่วยให้โมดูลมีพื้นที่เพียงพอสำหรับจัดการงานวางตำแหน่งที่เร็วขึ้นหรือละเอียดขึ้นกว่ายูนิตการเคลื่อนไหวความเร็วต่ำ นี่คือการอนุมานทางวิศวกรรมตามข้อมูลจำเพาะเอาต์พุตพัลส์สูงสุดที่เผยแพร่
คำถามที่ 4: ทำไมประเภทเอาต์พุตที่แม่นยำจึงมีความสำคัญเมื่อเปลี่ยนยูนิตนี้?
เนื่องจากไดรฟ์ที่เชื่อมต่อและการเดินสายภาคสนามถูกสร้างขึ้นรอบๆ อินเทอร์เฟซทางไฟฟ้าเฉพาะ
CJ1W-NC413 ใช้ เอาต์พุตพัลส์แบบ NPN open-collector, ดังนั้นการเปลี่ยนด้วยรูปแบบเอาต์พุตพัลส์ที่ไม่ถูกต้องอาจเปลี่ยนวิธีการรับคำสั่งของฮาร์ดแวร์การเคลื่อนไหว
คำถามที่ 5: ควรตรวจสอบอะไรบ้างก่อนสั่งซื้อ?
ตรวจสอบหมายเลขชิ้นส่วนที่ติดตั้ง, จำนวนแกนที่ควบคุม, ประเภทสัญญาณอินพุต/เอาต์พุตที่ต้องการ และการจัดเรียงขั้วต่อ FCN ที่ใช้ในตู้แล้ว
รายละเอียดเหล่านั้นมักจะสำคัญกว่ารูปลักษณ์ของโมดูลบนฮาร์ดแวร์ควบคุมการเคลื่อนไหว
