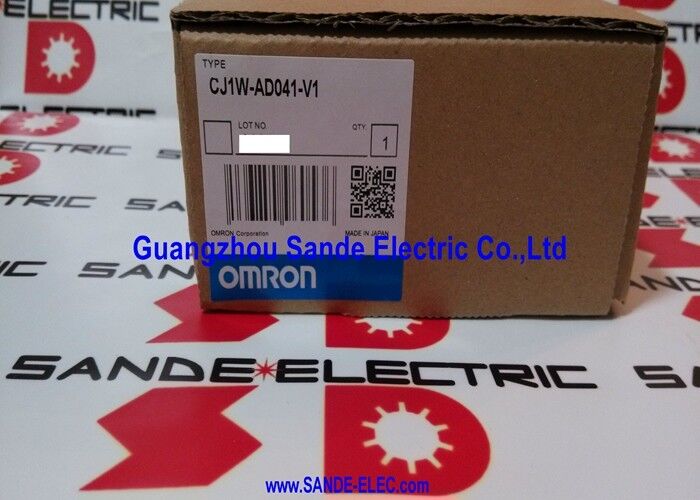

หน่วย A/D OMRON CJ1W-AD041-V1 CJ1W-ADO41-V1 CJ1WAD041V1

ออมรอน CJ1W-AD041-V1 | ยูนิตอินพุตแบบอะนาล็อก 4 ช่อง CJ ซีรีส์ — ความละเอียด 1/8000 / 250µs ต่อจุด / การตรวจจับการขาดของสายไฟ / การคงค่าพีค / ขั้วต่อแบบถอดได้

การเลือกช่วงสัญญาณต่อช่อง — ความยืดหยุ่นสูงสุดในหนึ่งโมดูล

CJ1W-AD041-V1 กำหนดค่าช่องอินพุตทั้งสี่ช่องแยกกัน ช่วงสัญญาณทั้งห้าช่วง — 1–5V, 0–5V, 0–10V, ±10V และ 4–20mA — มีให้ใช้ในทุกช่องสัญญาณโดยไม่ต้องใช้จัมเปอร์หรือสวิตช์ฮาร์ดแวร์ การกำหนดช่วงจะทำในตารางพารามิเตอร์ I/O ของ CJ CPU

ความเป็นอิสระต่อช่องสัญญาณนี้ใช้งานได้จริงสำหรับชั้นวางเครื่องมือวัดสัญญาณผสม: ช่อง 1 อ่านเครื่องส่งสัญญาณความดัน 4–20mA, ช่อง 2 อ่านค่าป้อนกลับของเซอร์โว ±10V, ช่อง 3 อ่านเอาต์พุตเครื่องส่งสัญญาณอุณหภูมิ 0–10V และช่อง 4 อ่านเครื่องส่งสัญญาณระดับ 1–5V ทั้งหมดนี้มาจากโมดูลเดียว ทั้งหมดที่ความละเอียดสูงสุด

ความละเอียด 1/8000 (13 บิต) ให้จำนวนนับ 8,000 ครั้งตลอดช่วงอินพุตทั้งหมด สำหรับช่วง 4–20mA การนับแต่ละครั้งแสดงถึง 2µA ซึ่งเพียงพอสำหรับข้อกำหนดด้านความแม่นยำของเครื่องส่งสัญญาณทางอุตสาหกรรมส่วนใหญ่ การตั้งค่าเสริม 1/4000 ช่วยลดความละเอียดแต่เพิ่มปริมาณการแปลงเมื่อต้องการการวัดแบบหยาบเท่านั้น

ข้อมูลจำเพาะที่สำคัญ

การตรวจจับการขาดของสายไฟ — มีความสำคัญอย่างยิ่งต่อความสมบูรณ์ของลูป 4–20mA

ข้อได้เปรียบที่กำหนดของลูปกระแส 4–20mA เหนือสัญญาณแรงดันไฟฟ้าคือความสามารถในการตรวจจับความผิดปกติของวงจรเปิด - สายไฟขาดหรือเครื่องส่งสัญญาณที่ล้มเหลวจะทำให้กระแสลูปต่ำกว่า 4mA (มักจะเป็นศูนย์) ซึ่งอยู่นอกช่วงสัญญาณที่ถูกต้อง อินพุตแรงดันไฟฟ้ามาตรฐานไม่สามารถแยกความแตกต่างนี้ได้: สายเคเบิลที่ขาดอ่านค่า 0V ซึ่งแยกไม่ออกจากเครื่องส่งสัญญาณที่ส่งออก 0V

การตรวจจับการขาดของสายไฟของ CJ1W-AD041-V1 จะตรวจสอบแต่ละช่องสัญญาณในโหมด 4–20mA เมื่อกระแสอินพุตต่ำกว่าเกณฑ์การตัดสายไฟ โมดูลจะสร้างแฟล็กการวินิจฉัยในพื้นที่ข้อมูล โปรแกรม CJ CPU อ่านแฟล็กนี้และสามารถทริกเกอร์การแจ้งเตือน ยับยั้งเอาต์พุตที่ขึ้นต่อกัน หรือเรียกรูทีนย่อยการจัดการข้อผิดพลาด ทั้งหมดนี้โดยไม่ต้องใช้ฮาร์ดแวร์ภายนอก

สำหรับการติดตั้งที่ต้องตรวจพบความล้มเหลวของลูปตัวส่งสัญญาณ แทนที่จะอ่านค่าผิดโดยไม่แสดงค่าเป็นศูนย์ ฟังก์ชันการหยุดสายไฟคือความแตกต่างระหว่างข้อบกพร่องที่ได้รับการรายงานกับข้อผิดพลาดที่ทำให้เกิดการอ่านค่าผิดพลาดโดยไม่แจ้งให้ทราบ

Peak Hold และ Average — สองฟังก์ชันสำหรับความท้าทายด้านเสียงรบกวนที่แตกต่างกันสองแบบ

การถือครองสูงสุด:บันทึกและรักษาค่าสูงสุดที่เกิดขึ้นในช่องอินพุตนับตั้งแต่การรีเซ็ตครั้งล่าสุด ใช้สำหรับการตรวจจับพีคชั่วคราวที่วงจรการสแกน CPU อาจพลาดไป — แรงดันที่เพิ่มขึ้นชั่วขณะ แรงดันไฟฟ้าเกินช่วงสั้นๆ หรือเหตุการณ์สัญญาณระยะสั้นระหว่างกระบวนการความเร็วสูง

ค่าเฉลี่ย:ปรับมูลค่าที่รายงานให้เรียบขึ้นโดยการเฉลี่ย Conversion หลายๆ รายการติดต่อกัน ลดผลกระทบของสัญญาณรบกวนทางไฟฟ้า ความกระวนกระวายใจของเอาต์พุตของเซนเซอร์ และความแปรผันของแหล่งจ่ายไฟต่อค่าที่วัดได้ ผลลัพธ์โดยเฉลี่ยคือสิ่งที่โปรแกรม CPU อ่าน ในขณะที่โมดูลยังคงแปลงภายในด้วยความเร็วสูงสุด

ฟังก์ชันทั้งสองทำหน้าที่ในสถานการณ์ที่ตรงกันข้าม: การพักค่าสูงสุดจะจับค่าสูงสุดที่แย่ที่สุด การเฉลี่ยจะระงับสัญญาณรบกวนเพื่อเปิดเผยสัญญาณที่ซ่อนอยู่ ทั้งสองได้รับการกำหนดค่าต่อช่องในการตั้งค่าพารามิเตอร์ CJ

สถานการณ์การใช้งาน

อินพุตลูปควบคุมกระบวนการ:เครื่องส่งสัญญาณ 4–20mA สี่ตัว (ความดัน อุณหภูมิ การไหล ระดับ) เชื่อมต่อกับ CJ1W-AD041-V1 หนึ่งเครื่อง โดยมีการตรวจจับการขาดของสายไฟในทุกช่องสัญญาณ สายเคเบิลตัวส่งสัญญาณที่ขาดจะส่งสัญญาณเตือนไปยังผู้ปฏิบัติงานทันทีโดยไม่ต้องมีการตรวจสอบด้วยตนเอง

เครื่องมือวัดเครื่องจักรหลายช่วง:เอาต์พุตเซ็นเซอร์อะนาล็อก ±10V สามช่องและทรานสดิวเซอร์ 4–20mA หนึ่งตัวเชื่อมต่อกับโมดูลเดียวกัน ไม่จำเป็นต้องใช้ฮาร์ดแวร์เพิ่มเติมสำหรับประเภทช่วงแบบผสม — แต่ละช่องจะกำหนดค่าช่วงของตัวเองอย่างอิสระ

การตรวจจับจุดสูงสุดของการตรวจสอบคุณภาพ:เอาต์พุตเซ็นเซอร์วัดแรงในช่วง 0–10V โดยทำงานค้างสูงสุด โมดูลจะรักษาค่าแรงสูงสุดจากแต่ละรอบการกด ไม่ว่าจุดสูงสุดจะสั้นแค่ไหน ทำให้โปรแกรมข้อมูลแรงสูงสุดที่แม่นยำโดยไม่ต้องขัดจังหวะด้วยความเร็วสูง

คำถามที่พบบ่อย

คำถามที่ 1: ทั้ง 4 ช่องสามารถทำงานพร้อมกันในช่วงสัญญาณที่ต่างกันได้หรือไม่?

ใช่. แต่ละช่องได้รับการกำหนดค่าแยกกัน ช่อง 1 สามารถอยู่ในโหมด 4–20mA, ช่อง 2 ใน ±10V, ช่อง 3 ใน 0–5V และช่อง 4 ใน 1–5V ซึ่งทั้งหมดทำงานพร้อมกัน การกำหนดช่วงจะทำในการตั้งค่าหน่วย CX-Programmer หรือเครื่องมือกำหนดค่า NX/NJ ไม่ใช่โดยการเลือกฮาร์ดแวร์

คำถามที่ 2: ความเร็วการแปลง 250µs หมายถึงอะไรในบริบทของระบบ CJ

ค่า 250µs คือเวลาในการแปลง A/D ต่อช่องสัญญาณ ด้วย 4 ช่องที่ใช้งานอยู่ เวลารอบการแปลงโมดูลทั้งหมดจะอยู่ที่ประมาณ 1 มิลลิวินาที ซึ่งไม่ขึ้นอยู่กับวงจรการสแกนของ CJ CPU — โมดูลจะแปลงอย่างต่อเนื่องในพื้นหลัง และ CPU จะอ่านผลการแปลงปัจจุบันในการสแกนแต่ละครั้งผ่านคำ I/O ที่จัดสรรไว้

คำถามที่ 3: สามารถติดตั้ง CJ1W-AD041-V1 ได้กี่ยูนิตในระบบ CJ หนึ่งระบบ

ระบบ CJ อนุญาตให้มียูนิต I/O พิเศษประเภทเดียวกันได้สูงสุด 10 ยูนิต (สูงสุดยูนิตหมายเลข 9, 0–9) ระบบ CJ สามารถเก็บ CJ1W-AD041-V1 ได้หลายยูนิตพร้อมกัน จำนวนทั้งหมดถูกจำกัดโดยการจัดสรรยูนิต I/O พิเศษของ CJ CPU และจำนวนสล็อตฟิสิคัลของแบ็คเพลน

คำถามที่ 4: ซอฟต์แวร์โปรแกรมใดที่ใช้ในการกำหนดค่า CJ1W-AD041-V1

CX-Programmer เป็นซอฟต์แวร์หลักสำหรับการกำหนดค่าระบบซีรีส์ CJ และการเขียนโปรแกรมแลดเดอร์ การตั้งค่ายูนิตของ CJ1W-AD041-V1 (ช่วงช่องสัญญาณ ความละเอียด จำนวนเฉลี่ย การเปิดใช้งานการหยุดสายไฟ) ได้รับการกำหนดค่าในพื้นที่ข้อมูลยูนิต I/O พิเศษภายใน CX-Programmer หรือเทียบเท่าใน Sysmac Studio สำหรับระบบ NJ/NX ที่บริดจ์ผ่านบัส CJ I/O

คำถามที่ 5: มีแผงขั้วต่อแบบถอดได้รวมอยู่ในโมดูลหรือไม่

แผงขั้วต่อสกรูแบบถอดได้คือการเชื่อมต่อภายนอกมาตรฐานสำหรับ CJ1W-AD041-V1 โดยจะแยกออกจากโมดูลโดยไม่ต้องถอดสายไฟสนาม ช่วยให้สามารถเปลี่ยนโมดูลได้ในขณะที่สายสนามยังคงสิ้นสุดบนบล็อกที่แยกออก สิ่งนี้อำนวยความสะดวกในการเปลี่ยนโมดูลแบบ Hot-swap โดยมีเวลาหยุดทำงานน้อยที่สุด
