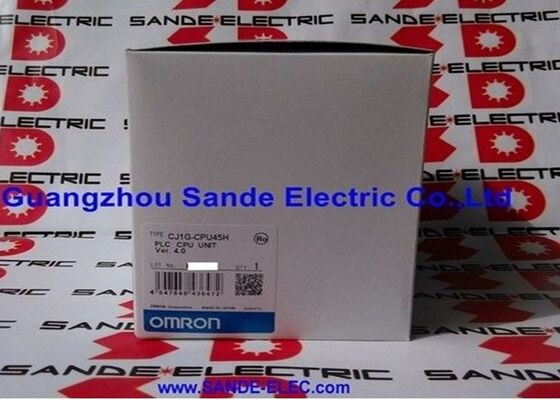

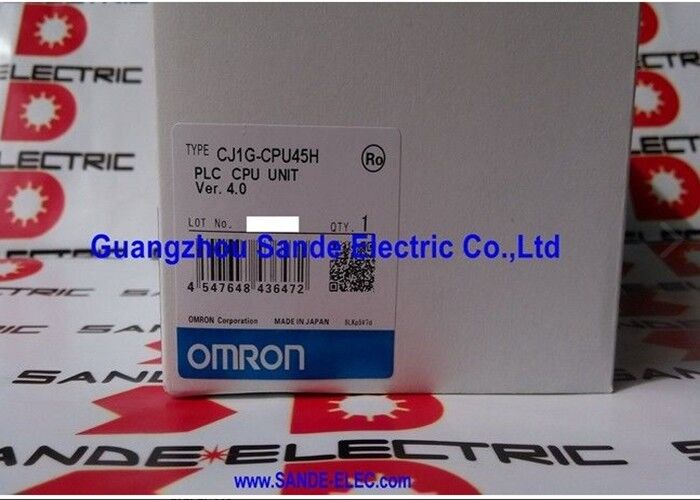

OMRON CJ1G-CPU45H CPU หน่วย CJ1G-CPU45H CJ1GCPU45H

Omron CJ1G-CPU45H. ◎ CJ1 Modular PLC CPU ขั้นตอน 60K / 128K คํา / 1280 I / O บิต / 3 ราคขยาย / 0.91A

CJ1G-CPU45H CPU กลางสูงของ CJ1

CJ1G-CPU45H เป็นหน่วย CPU ในครอบครัว PLC โมดูล CJ1 ของ Omron เป็นแพลตฟอร์มก่อนหน้าของ CJ2M ที่อธิบายในที่อื่นในชุดสินค้านี้การเข้าใจที่มันนั่งในความสําคัญของ CPU ของ Omron สําหรับทั้งรายละเอียดใหม่และงานเปลี่ยน.

ภายในระยะของ CPU CJ1G การกําหนด G ระบุประเภทการทํางานมาตรฐาน (เทียบกับ CJ1H สําหรับการทํางานสูง)960 บิต I/O) กับโปรแกรมขั้นตอน 60K และ 1ความจุของบิต I/O 280 หน่วยที่สูงกว่า เหมาะสําหรับการติดตั้งที่เครื่องต้องการโลจิกที่ซับซ้อนและการเชื่อมต่อสัญญาณมากกว่าที่ CPU ระดับกลางสามารถรองรับ

บิต I/O 1,280 บิต (เทียบเท่า 80 คําของพื้นที่ I/O) กําหนดจํานวนสูงสุดของสัญญาณการเข้าและการออกทางกายภาพที่ CPU สามารถตอบโจทย์ได้ทั่วเรคท้องถิ่นและเรคขยายสําหรับเครื่องจักรหรือระบบที่มี 400 ทางเข้าดิจิตอล, 300 การออกแบบดิจิตอล, และ 32 ช่องทางแบบแอนาล็อกที่ครอบคลุมหลายคํา I / O, CJ1G-CPU45H มีความสามารถในการแก้ไขเพื่อแผนภูมิสัญญาณทั้งหมดโดยไม่ต้องการแก้ไข.

ราคขยาย 3 ราคขยายความกว้างของ CJ1G-CPU45H ได้ถึง 3 ราคเพิ่มเติม ซึ่งแต่ละราคเชื่อมต่อผ่านหน่วยอินเตอร์เฟซ I/O CJ1W-IC101เพิ่มจํานวนโมดูล I/O ทั้งหมดมากกว่าที่ใส่ในห้องเก็บของสําหรับเครื่องจักรที่ I/O แบ่งกระจายไปทั่วส่วนในแผ่นแยกแยกเชื่อมต่อกับ CPU กลางหนึ่งการขยาย rack นี้คือกลไกที่เก็บ I / O ทั้งหมดภายใต้โปรแกรมหนึ่งและโครงสร้างที่อยู่.

ข้อจํากัดหลัก

CJ1G-CPU45H vs CJ2M-CPU14 ✓ สองรุ่นของ Omron Modular PLCs

CJ2M-CPU14 ให้การดําเนินการที่รวดเร็วกว่า, ความจําข้อมูลมากขึ้น, และการขยายมากขึ้น แม้ว่าจะมีขั้นตอนโปรแกรมน้อยกว่า. ทั้งคู่ใช้ครอบครัวโมดูล I / O CJ-series.สําหรับการเปลี่ยนในอุปกรณ์ CJ1G ที่มีอยู่, CJ1G-CPU45H คือการแทนที่ที่เหมือนกัน; การย้ายไป CJ2M ต้องตรวจสอบความเข้ากันของโปรแกรม

สถานการณ์การใช้งาน

การควบคุมเครื่องจักรหลายส่วน:รากขยายสามช่องทําให้โมดูล I/O ในตู้แยกกัน ช่องส่วนการประมวลผลหลัก, สถานีบรรทุกและส่วนการบรรจุ ✅ทั้งหมดถูกแก้ไขภายใต้โปรแกรม CJ1G-CPU45H โดยไม่มี PLC หรือการสื่อสารระหว่าง PLC.

อัตโนมัติกระบวนการที่มี I/O ใหญ่:1,280 บิต I / O สามารถรองรับสภาพแวดล้อมสัญญาณหนาแน่น: ระบบอุปกรณ์สาธารณูปโภคที่มีสวิทช์ตําแหน่งวาล์วหลายร้อย, การเข้าระดับ, และการติดต่อสถานะของมอเตอร์ที่บริหารจาก CPU หนึ่ง

ซองสํารองระบบเก่า CJ1:พลาตฟอร์ม CJ1 ได้ถูกนําไปใช้อย่างแพร่หลายตั้งแต่ต้นปี 2000 เมื่อตู้ที่สร้างขึ้นรอบ CJ1G-CPU45H ต้องการการเปลี่ยน CPU รูปแบบที่เหมือนกันจะอนุรักษ์โปรแกรมและสถาปัตยกรรม rack โดยไม่มีการปรับปรุง.

FAQ

Q1: CJ1G-CPU45H ต่างกันอย่างไรกับ CJ1G-CPU43H และ CJ1G-CPU44H?

CPU43H ให้ 20K ขั้นตอนและ 960 บิต I/O. CPU44H ให้ 40K ขั้นตอนและ 1,024 บิต I/O. CPU45H ให้ 60K ขั้นตอนและ 1,280 บิต I/O. ทั้งสามรองรับ 3 ราคขยายเลือก CPU ขึ้นอยู่กับขนาดโปรแกรมและความต้องการการนับบิต I/Oซึ่งจะป้องกันโครงการที่ใหญ่จากการบรรทุก

Q2: CJ1G-CPU45H สามารถใช้โมดูล I/O CJ2M และกลับกันได้หรือไม่?

CJ1 และ CJ2M แบ่งปันปัจจัยรูปแบบของโมดูล I/O CJ-series ส่วนใหญ่ของโมดูล I/O CJ1W-ID, OD และ AD แบบมาตรฐานมีความสอดคล้องกับ CPU CJ1 และ CJ2Mรายละเอียดการประมวลผลการสื่อสารเฉพาะเจาะจง) อาจมีข้อจํากัดความสอดคล้อง ดูจากตารางความสอดคล้อง CJ-series ของ Omron ก่อนผสม CPU และโมดูลระหว่างรุ่น.

Q3: บิต I/O จํานวน 1,280 บิต เป็นจํานวนจุด I/O จํานวนเท่าไหร่?

1,280 บิต I/O เท่ากับ 1,280 สัญญาณดิจิตอลตัวต่อตัวขั้นต่ําสามารถบรรลุได้ก่อนหน้านี้โดยจํานวนโมดูลทางกายภาพหรือพื้นที่เรคสําหรับช่องแอนาล็อก แต่ละช่องใช้หลายบิต (โดยทั่วไป 16 บิตต่อช่อง) ดังนั้นระบบที่ใช้แอนาล็อกหนักจะใช้งบ 1,280 บิตเร็วกว่าระบบดิจิตอลบริสุทธิ์

Q4: โปรแกรมอะไรเชื่อมต่อกับ CJ1G-CPU45H?

CX-Programmer (ส่วนหนึ่งของ CX-One suite) เป็นเครื่องมือการเขียนโปรแกรมหลักสําหรับครอบครัว CJ1 ซึ่งรองรับแผนภูมิบันได, แผนภูมิบล็อกฟังก์ชัน, ข้อความที่มีโครงสร้าง และการเขียนโปรแกรม SFCการเชื่อมต่อผ่านพอร์ต USB บน CPU หรือผ่าน Ethernet ถ้าหน่วย Ethernet ทางเลือกถูกติดตั้ง. Sysmac Studio ไม่สนับสนุนการเขียนโปรแกรม CJ1

Q5: CJ1G-CPU45H มาจากไหน?

ผ่านตลาดหลังการใช้งานของ Omron CJ1 PLC ̇ ผู้จําหน่ายอัตโนมัติที่ผ่านการทดสอบ ผู้จัดจําหน่ายส่วนเกินที่ผ่านการทดสอบ และผู้จําหน่ายอะไหล่ Omron ที่เชี่ยวชาญCPU45H ปรากฏเป็นประจําในตลาดหลังยืนยันความจุของโปรแกรม (ขั้นตอน 60K) และจํานวนบิต I/O (1,280) ตรงกับระบบที่ติดตั้งก่อนสั่งซื้อ
