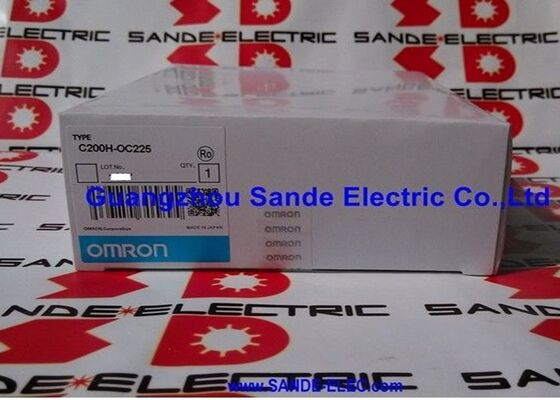

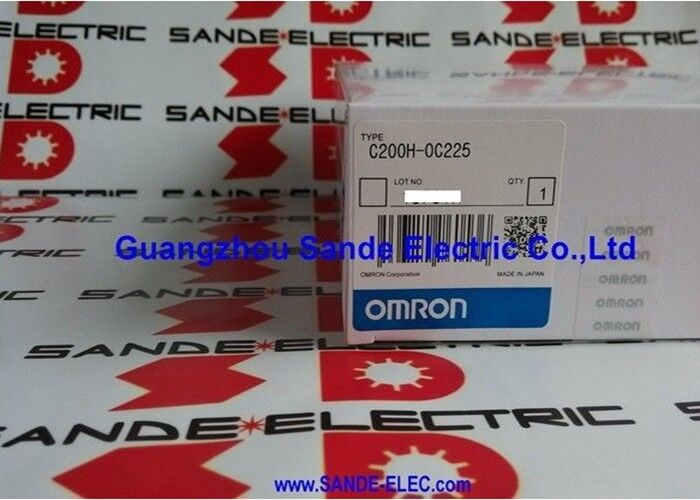

โมดูล OMRON C200H-OC225 C2OOH-OC225 C200HOC225

Omron C200H-OC225 ∙ C200H โมดูลการออกเรเล 16 จุด ∙ 250V AC / 24V DC / 2A ต่อจุด / G6B เรเล

16 การออกเรเล่สําหรับ Rack C200H

C200H-OC225 ขยาย rack PLC C200H ด้วยจุดออกเรเล 16 จุดที่ระบุสําหรับภาระ AC 250V หรือ 24V DC ที่ 2A ต่อผลิตการออกแบบเรเลย์เป็นลักษณะที่นิยามของโมดูลนี้ ช่องทางออกแต่ละช่องเปลี่ยนผ่านการติดต่อทางกล, ทําให้มันมีความสอดคล้องทางไฟฟ้ากับช่วงภาระสนามที่กว้างกว่าทรานซิสเตอร์หรือโมดูลการออกแบบ triac: โหลด AC และ DC ผสมผสาน, โหลด induktive ที่มีความอดทนต่อการกระตุ้นสูงกว่า,และอุปกรณ์ที่ต้องการสัญญาณปิดติดต่อแทนสัญญาณระดับทรานซิสเตอร์.

ประเภทรีเลที่ใช้คือ Omron G6B-1174P-FD-US ราคา 24V DC coil relay ในแต่ละช่องทางการออกซึ่งหมายความว่าโมดูลนี้เหมาะสําหรับผลิตที่เปลี่ยนที่ความถี่ของงานเครื่องแทนที่ความถี่ของแรงผลักดันที่สูง.

ข้อจํากัดหลัก

ขั้นต่ําการบรรทุกต่อจุดและต่อหน่วย

หมวดระดับ 2A ต่อจุดคือกระแสไฟฟ้าสูงสุดที่ออกหน่วยเดียวสามารถเปลี่ยนได้8A ต่อหน่วยการจัดอันดับ ยอดกระแสรวมพร้อมกันผ่านทั้งหมด 16 จุดรวมกัน ̇ แม้แต่จุดแต่ละตัวอยู่ในขอบเขต 2A, วงเงินรวมของผลิตที่ใช้งานทั้งหมดไม่ควรเกิน 8A

ในแง่ปฏิบัติ: การบรรจุทั้งหมด 16 การออกที่ใกล้กับขีดจํากัดส่วนบุคคล 2A ของพวกเขาพร้อมกันจะผลักดันยูนิตรวมไปยัง 32Aในอุปกรณ์ที่หลายผลิตขับเคลื่อนภาระพร้อมกัน, คํานวณกระแสร่วมกันในกรณีที่เลวร้ายที่สุดและตรวจสอบว่ามันตกอยู่ใน 8A ทั้งหมด. การเกินมันจะทําให้เกิดความเสียหายทางความร้อนของโมดูล แม้ว่าไม่มีตัวเรเล่แต่ละตัวจะอ้วน.

ความสามารถในการสลับขั้นต่ํา 10 mA ที่ 5V DC ยืนยันว่าเรลเล่ G6B สามารถสลับวงจรนักทดลองพลังงานต่ําโดยไม่ต้องเสียสติต่อสมาชิก

FAQ

คําถามที่ 1: อะไรทําให้ผลิตของเรเล่ดีกว่าผลิตของทรานซิสเตอร์ในแผ่นเครื่องเดิม?

การออกของเรเล่จะเปลี่ยนอัตราการอัดอัดและอัตราการอัดอัดแบบเท่ากัน และจัดการกับอัตราการอัดอัด (คอนแทคเตอร์, โซเลนอยด์) ด้วยความอดทนต่อการกระตุ้นที่ดีกว่าการออกของทรานซิสเตอร์ประเภทผลิตถูกเลือกให้ตรงกับสายไฟสนามและชนิดภาระในแผ่นเดิมการเปลี่ยนกับโมดูลรีเล่ยรักษาพฤติกรรมออกแบบเดิม ไม่มีการเปลี่ยนแปลงต่อสายไฟสนาม ไม่มีการปรับปรุงฮาร์ดแวร์อินเตอร์เฟซรีเล่ยภายนอก

Q2: ทําไมขั้นต่ํา 8A ต่อหน่วยจึงสําคัญ แม้แต่แต่ละจุดจะมีการจัดอันดับ 2A?

ขั้นต่ํา 8A ต่อหน่วยคือเพดานความร้อนสําหรับโมดูลทั้งหมดพร้อมกัน ถ้าหลายผลิตเปลี่ยนความจุสูงในเวลาเดียวกันกระแสรวมสามารถเกิน 8A แม้แต่เมื่อไม่มีจุดเดี่ยวใด ๆ กว่า 2A.คํานวณผลรวมในกรณีที่เลวร้ายที่สุดของกระแสออกที่ทํางานพร้อมกันทั้งหมดและยืนยันว่ามันคงอยู่ภายใต้ 8A หรือลดภาระต่อจุดเพื่ออยู่ภายในยูนิตทั้งหมด

Q3: อายุการใช้งานของรีเล่คืออะไร และเมื่อใดที่โมดูลควรเปลี่ยนอย่างป้องกัน?

รีเล่ G6B มีอายุการใช้งานที่กําหนดไว้ (จํานวนการปรับเปลี่ยน) ในแอพลิเคชั่นที่มีการปรับเปลี่ยนอัตราการออกระดับความถี่สูง ติดต่อของรีเล่จะเสื่อมเร็วขึ้นโมดูลผลิตรีเล่ยในเครื่องจักรที่ทําวงจรผลิตหลายพันครั้งต่อวัน ควรมีอยู่ในวงจรการบํารุงรักษาป้องกันที่กําหนดไว้.

Q4: C200H-OC225 ยังมีให้ซื้อไหม?

ซีรี่ย์ C200H เป็นแพลตฟอร์มของ Omron ที่ได้รับมรดกจาก Omron และสามารถซื้อผ่านผู้จําหน่ายชิ้นส่วน PLC อุตสาหกรรมของ Omron C200H และผู้จําหน่าย Omron และผู้เชี่ยวชาญในการปรับปรุงยืนยันหมายเลขชิ้น C200H-OC225 โดยเฉพาะอย่างเฉพาะอย่างยิ่ง หน่วยออก C200H ที่อยู่ใกล้เคียงกัน (C200H-OC221), OC222, OC224) ต่างกันในจํานวนจุดหรือการตั้งค่าติดต่อ

Q5: สิ่งที่ควรตรวจสอบเมื่อเปลี่ยน C200H-OC225?

ยืนยันโมดูลสํารองคือ C200H-OC225 โดยเฉพาะ (ชนิดรีเล่ 16 จุด) ยืนยันภาระสนามต่อจุดและยอดของภาระพร้อมกันกับ 2A ต่อจุด / 8A ต่อหน่วยขั้นต่ําตรวจสอบตัวเชื่อม rack backplane สําหรับสภาพ pin. หลังจากการติดตั้ง, ตรวจสอบช่องออกแต่ละตอบสนองถูกต้องที่อยู่ของ PLC ก่อนที่จะกลับมาเครื่องในการผลิต
