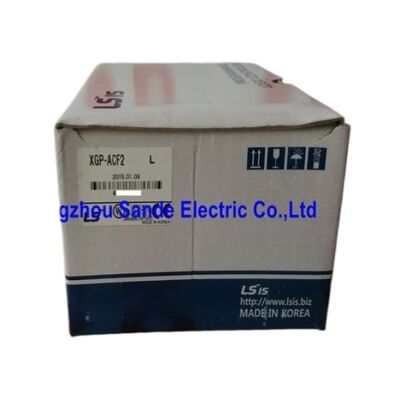

LS PLC XGP-ACF2 Programmable Logic Controller XGT Series โมดูล XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2 | โมดูลจ่ายไฟ PLC ซีรีส์ XGT — 85–264VAC สากล / DC5V 6A / ±2% / ≤20A กระแสพุ่งเข้า / 50/60Hz / 0.4กก.

อินพุตสากล — หนึ่งโมดูลสำหรับแรงดันไฟฟ้าหลักทั้งหมด

ข้อมูลจำเพาะที่กำหนดของ XGP-ACF2 คือช่วงอินพุต 85–264VAC นี่ไม่ใช่แหล่งจ่ายแรงดันไฟฟ้าแบบเลือกได้ซึ่งต้องใช้จัมเปอร์หรือสวิตช์เพื่อกำหนดค่าสำหรับ 100V หรือ 230V แต่เป็นอินพุตสากลอย่างแท้จริงซึ่งจะปรับให้เข้ากับแหล่งจ่ายไฟหลักภายในช่วงโดยอัตโนมัติ 100VAC ของญี่ปุ่น, 120VAC ของอเมริกาเหนือ และ 220–240VAC ของยุโรป ล้วนอยู่ในข้อกำหนด

สำหรับผู้สร้างเครื่องจักรที่จัดส่งแผงควบคุมที่ใช้ XGT ไปยังตลาดหลายแห่ง ความเป็นสากลนี้จะขจัดรูปแบบโมดูลพลังงานเฉพาะตลาด และลดความเสี่ยงที่แรงดันไฟฟ้าไม่ตรงกัน แผงที่สร้างขึ้นในเกาหลีและจัดส่งไปยังเยอรมนี ญี่ปุ่น หรือสหรัฐอเมริกาเปิดเครื่องได้อย่างถูกต้องโดยไม่ต้องเปลี่ยนโมดูลจ่ายไฟหรือปรับการตั้งค่าฮาร์ดแวร์ใดๆ หมายเลขชิ้นส่วนเดียวครอบคลุมทุกตลาด

XGP-ACF2 เปรียบเทียบโดยตรงกับ XGP-AC23 (อินพุต 220V คงที่, เอาต์พุต 8.5A) และ XGP-DC42 (อินพุต 24VDC) AC23 มีความจุกระแสไฟสูงกว่าสำหรับจำนวนโมดูลขนาดใหญ่ แต่ต้องใช้แหล่งจ่ายไฟ 220VAC แบบคงที่ DC42 รองรับการติดตั้งโดยที่ 24VDC เป็นแรงดันไฟฟ้าจ่ายหลักของแผง ACF2 เป็นตัวเลือกที่ถูกต้องเมื่อความเข้ากันได้ของแรงดันไฟฟ้าอินพุตสากลและความจุเอาต์พุต 6A ตรงกับข้อกำหนดของการติดตั้ง

ข้อมูลจำเพาะที่สำคัญ

6A งบประมาณปัจจุบัน — ข้อกำหนดการออกแบบระบบ

เอาต์พุต 6A ของ XGP-ACF2 คือกระแสไฟรวม 5VDC ที่ใช้ได้กับทุกโมดูลที่ติดตั้งในฐาน XGT เดียวกัน โมดูลแต่ละประเภทจะดึงกระแสไฟฟ้าที่กำหนดจากงบประมาณนี้ การจับสลากทั่วไป:

• โมดูลซีพียู XGI-CPUU: ~0.96A
• โมดูล I/O ดิจิทัลมาตรฐาน: ~0.2A
• โมดูล I/O อนาล็อก: ~0.3A
• โมดูลการสื่อสาร: ~ 0.3A

การกำหนดค่าตัวแทน — CPU หนึ่งตัว (0.96A) + โมดูล I/O ดิจิทัลสิบสองโมดูล (2.4A) + โมดูลการสื่อสารสองโมดูล (0.6A) — ดึงกระแสไฟประมาณ 3.96A โดยเหลือพื้นที่ว่างเหนือ 2A อัตรากำไรขั้นต้นนี้รองรับโมดูลเพิ่มเติมและรับรองการควบคุมที่มั่นคงภายใต้โหลดที่แตกต่างกัน

ผลรวมของการดึงกระแสไฟของโมดูลที่ติดตั้งทั้งหมดจะต้องได้รับการคำนวณและตรวจสอบกับขีดจำกัด 6A ก่อนที่จะจ่ายไฟให้กับระบบ การจ่ายไฟที่โอเวอร์โหลดจะทำให้ราง 5VDC ต่ำกว่าแถบควบคุม ±2% ผลลัพธ์ที่ได้คือการรีเซ็ตโมดูลเป็นระยะๆ ข้อผิดพลาดในการสื่อสาร และพฤติกรรมของ CPU ที่คาดเดาไม่ได้ แทนที่จะปิดระบบใหม่ทั้งหมด ทำให้สภาวะการโอเวอร์โหลดยากต่อการวินิจฉัยมากกว่าข้อบกพร่องร้ายแรง

การเลือกกระแสไหลเข้าและการป้องกันวงจร

กระแสพุ่งสูงสุด ≤20A เมื่อเปิดเครื่องคือพารามิเตอร์ที่กำหนดการป้องกันวงจรอัปสตรีมที่ถูกต้อง ฟิวส์ที่ออกฤทธิ์เร็วมาตรฐานซึ่งมีขนาดใกล้เคียงกับกระแสไฟฟ้าในสภาวะคงตัวจะตัดการเชื่อมต่อเมื่อมีไฟกระชากเข้า ทางเลือกการป้องกันที่ถูกต้องคือ:

• ฟิวส์หน่วงเวลา (เป่าช้า):ปล่อยให้กระแสไฟกระชากช่วงสั้นๆ ผ่านไป ในขณะเดียวกันก็มีการป้องกันกระแสเกินสำหรับข้อผิดพลาดที่คงอยู่
• เซอร์กิตเบรกเกอร์ที่มีคุณสมบัติ Type D:ตัดกระแสทันทีที่กระแสไฟพิกัด 10–20× รองรับการไหลเข้าพร้อมทั้งป้องกันการโอเวอร์โหลดอย่างต่อเนื่อง

ในสถานที่ที่ชั้นวาง XGT หลายตู้เปิดพร้อมกันหลังไฟฟ้าดับ จะต้องพิจารณาการไหลเข้ารวมจากโมดูลจ่ายไฟทั้งหมดในระดับแผงกระจายสินค้าด้วย

สถานการณ์การใช้งาน

การใช้งานเครื่องจักรทั่วโลก:แผงควบคุม OEM ที่ใช้ XGT จัดส่งให้กับลูกค้าในญี่ปุ่น (100VAC), เยอรมนี (230VAC) และสหรัฐอเมริกา (120VAC) — ทั้งหมดนี้ใช้ XGP-ACF2 เดียวกันโดยไม่มีการดัดแปลงฮาร์ดแวร์หรือสต็อกเฉพาะตลาด

การติดตั้งระบบ XGT ใหม่:โมดูลพลังงานมาตรฐานสำหรับระบบ XGI และ XGR สร้างขึ้นเมื่อมีแหล่งจ่ายไฟหลัก AC และความจุเอาต์พุต 6A ตรงกับจำนวนโมดูลที่วางแผนไว้

การแทนที่ XGP-ACF2 ในการติดตั้ง XGT ที่มีอยู่:สลับโดยตรงเมื่อโมดูลพลังงานเดิมล้มเหลว ไม่จำเป็นต้องกำหนดค่า — ติดตั้ง เปิดเครื่อง และตรวจสอบว่าเอาต์พุต 5VDC อยู่ภายในข้อกำหนด ±2%

คำถามที่พบบ่อย

คำถามที่ 1: จะเกิดอะไรขึ้นหากกระแสรวมของโมดูลเกิน 6A?

แรงดันไฟเอาท์พุตลดลงต่ำกว่า 4.9V (ขีดจำกัดล่าง ±2%) ทำให้เกิดระดับลอจิกส่วนเพิ่มในโมดูลที่ติดตั้ง แหล่งจ่ายไฟอาจเข้าสู่ขีดจำกัดปัจจุบันหรือปิดเครื่อง ขึ้นอยู่กับความรุนแรง โดยทั่วไปโหมดความล้มเหลวจะเป็นระยะๆ แทนที่จะเป็นแบบฮาร์ด — โมดูลถูกรีเซ็ต เกิดข้อผิดพลาดในการสื่อสาร และพฤติกรรมของ CPU ไม่สามารถคาดเดาได้ ตรวจสอบการดึงกระแสรวมของโมดูลที่ติดตั้งทั้งหมดทุกครั้งก่อนเปิดระบบ

คำถามที่ 2: XGP-ACF2 ต้องใช้สวิตช์เลือกแรงดันไฟฟ้าสำหรับการใช้งาน 100V และ 220V หรือไม่

ไม่ XGP-ACF2 เป็นแหล่งจ่ายไฟอินพุตสากลที่แท้จริง — ไม่มีสวิตช์เลือกเพราะไม่จำเป็นต้องใช้ เชื่อมต่อกับแหล่งจ่ายไฟ AC ระหว่าง 85V ถึง 264VAC ที่ 47–63Hz และทำงานได้อย่างถูกต้อง ระบบอิเล็กทรอนิกส์กำลังภายในจะควบคุมเอาต์พุตโดยอัตโนมัติ โดยไม่คำนึงถึงแรงดันไฟฟ้าอินพุตภายในช่วงที่ระบุ

คำถามที่ 3: กระแสพุ่งเข้า ≤20A เป็นค่าสูงสุดที่รับประกันหรือเป็นค่าปกติหรือไม่

ค่าสูงสุดคือกระแสพุ่งเข้าจริงขึ้นอยู่กับมุมเฟสของแรงดันไฟฟ้าจ่าย ณ ขณะที่มีการเพิ่มพลังงาน อุณหภูมิตัวเก็บประจุ และอิมพีแดนซ์ของเส้น ที่เฟสแรงดันไฟฟ้ากระแสสลับสูงสุด โดยทั่วไปกระแสพุ่งเข้าจะสูงที่สุด ที่การข้ามศูนย์จะมีน้อยมาก ค่า ≤20A เป็นค่ากรณีที่แย่ที่สุดสำหรับวัตถุประสงค์ในการเลือกอุปกรณ์ป้องกัน

คำถามที่ 4: XGP-ACF2 สามารถใช้ในการกำหนดค่า CPU สำรอง XGR ได้หรือไม่

ใช่. ในการกำหนดค่าซ้ำซ้อน XGR แต่ละแชสซีจะมีโมดูลพลังงานแยกกันเป็นของตัวเอง XGP-ACF2 จ่ายไฟให้กับโมดูลของฐานของตัวเองโดยไม่ขึ้นอยู่กับแหล่งจ่ายไฟของแชสซีของพันธมิตร ตรวจสอบข้อกำหนดการกำหนดค่า XGR เฉพาะในเอกสารระบบ LS Electric XGT เพื่อยืนยันตัวแปรโมดูลพลังงานที่เหมาะสมสำหรับแต่ละแชสซี

คำถามที่ 5: ค่าเผื่อ DC5V ±2% หมายถึงอะไรสำหรับการทำงานของโมดูล

รับประกันว่าเอาต์พุตจะอยู่ระหว่าง 4.9V ถึง 5.1V ภายใต้สภาวะการทำงานที่ระบุทั้งหมด โมดูล XGT ทั้งหมดได้รับการออกแบบให้ทำงานได้อย่างถูกต้องภายในช่วงนี้ หากแหล่งจ่ายเบี่ยงเบนไปนอก ±2% — เนื่องจากการโอเวอร์โหลด แรงดันไฟฟ้าอินพุตอยู่นอกช่วง หรือโมดูลทำงานล้มเหลว ขอบแรงดันไฟฟ้าลอจิกในโมดูลที่ติดตั้งจะกลายเป็นส่วนเพิ่ม ทำให้เกิดข้อผิดพลาดเป็นระยะๆ ที่อธิบายไว้ในไตรมาสที่ 1
