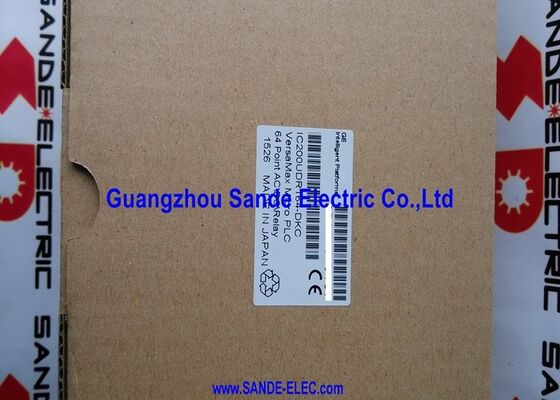

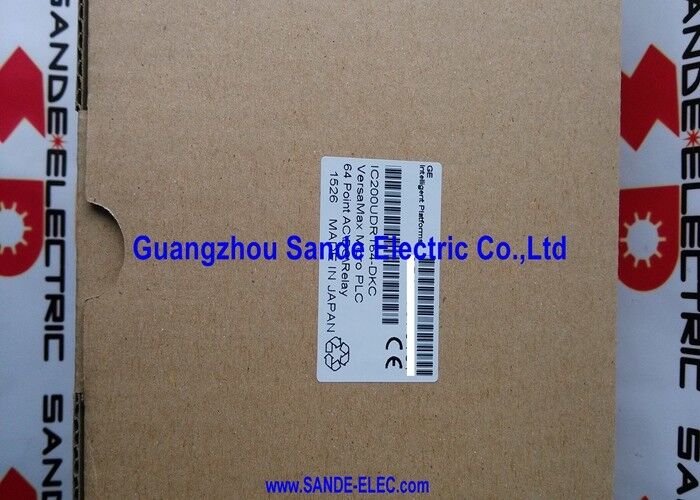

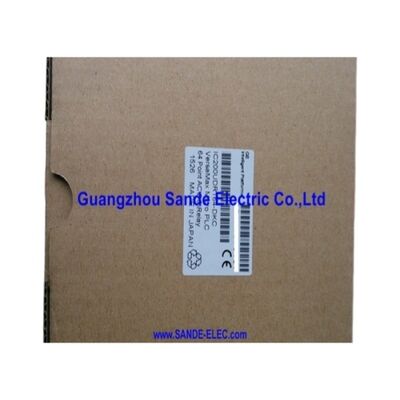

โมดูล IC200UDR164-DKC IC2OOUDR164-DKC IC200UDR164DKC

IC200UDR164-DKC | GE Fanuc VersaMax Micro PLC — รีเลย์ 40 DI + 24 Form C / 120–240VAC / 8 HSC / RS-232C / ยูนิตขยายสูงสุด 4 ตัว / Rev DKC

PLC 64 จุด ใช้ไฟ AC — ตัวเครื่องหนึ่งตัว ไม่มีแหล่งจ่ายไฟแยก

IC200UDR164-DKC คือไมโคร PLC ที่สมบูรณ์แบบ ทั้งโปรเซสเซอร์ แหล่งจ่ายไฟ และจุด I/O ทั้งหมด 64 จุดในตัวเครื่องเดียว ไม่จำเป็นต้องใช้แหล่งจ่ายไฟ 24VDC ภายนอก แหล่งจ่ายไฟหลัก AC (100 ถึง 240V) เชื่อมต่อโดยตรงกับยูนิต ซึ่งจะแปลงและกระจายพลังงานภายในไปยังลอจิก PLC และวงจรอินพุตทั้งหมด 40 วงจร

ตัวเลข "164" ในหมายเลขชิ้นส่วนมีข้อกำหนดสำคัญ: กำลังไฟฟ้าเข้า 120–240VAC IC200UDR064 ที่เทียบเท่ากันนั้นให้ I/O รีเลย์ 40DI + 24 เหมือนกัน แต่ทำงานจากแหล่งจ่ายไฟ 24VDC ทั้งสองรุ่นมีฟังก์ชันการทำงานเหมือนกันทั้งในด้านลอจิกและ I/O แรงดันไฟฟ้าของแหล่งจ่ายไฟเป็นเพียงเกณฑ์ในการเลือกระหว่างกัน

ส่วนต่อท้าย DKC ระบุการแก้ไขฮาร์ดแวร์ของโครงสร้างนี้ เวอร์ชันการแก้ไข (เช่น AD, CB, DKC) สะท้อนถึงการอัปเดตส่วนประกอบหรือการผลิต ในขณะที่ยังคงรักษาความเข้ากันได้ของโปรแกรมและฟังก์ชันกับการแก้ไข IC200UDR164 อื่นๆ

ข้อมูลจำเพาะที่สำคัญ

รีเลย์แบบฟอร์ม C — ขั้วต่อ 3 จุด และจุดเอาท์พุต 1 จุด

เอาท์พุตรีเลย์ทั้ง 24 ช่องเป็นแบบ Form C (SPDT): เทอร์มินัลเปิดตามปกติ (NO), ปิดตามปกติ (NC) และเทอร์มินัลทั่วไป (COM) มีทั้งหมดอยู่ที่แถบเทอร์มินัล

สำหรับผู้สร้างเครื่องจักร แบบฟอร์มติดต่อนี้ให้ความยืดหยุ่นโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม เอาต์พุตหนึ่งตัวสามารถปิดวงจรไฟสถานะ "กำลังทำงาน" (NO) ได้พร้อมๆ กัน และเปิดวงจรประสาน (NC) ที่ "หยุดทำงาน" ได้ เทอร์มินัล COM ยอมรับแรงดันไฟฟ้าใดๆ ภายในอัตราการสลับของรีเลย์ - โหลด 120VAC, โหลด 230VAC และโหลด 24VDC เชื่อมต่อกับแบตเตอรีรีเลย์เดียวกันโดยไม่มีฮาร์ดแวร์แยก เนื่องจากหน้าสัมผัสรีเลย์ถูกแยกทางไฟฟ้าจากการจ่ายลอจิกภายในของ PLC

สถานการณ์การใช้งาน

แผงไฟฟ้ากระแสสลับพร้อมอุปกรณ์สนามแรงดันไฟฟ้าผสม:เครื่องเชื่อมต่อกับบัสจ่ายไฟ AC โดยตรง เอาต์พุตรีเลย์จะสลับคอนแทคเตอร์ของมอเตอร์ 230VAC บนกลุ่มหนึ่งอย่างอิสระ และโซลินอยด์วาล์ว 24VDC บนอีกกลุ่มหนึ่ง — ทั้งหมดนี้มาจากชุดรีเลย์เดียวกันโดยไม่มีฮาร์ดแวร์แยกแรงดันไฟฟ้า

การนับชุดการผลิต:สายพานลำเลียงหลายเส้นแต่ละเส้นป้อนเซ็นเซอร์พัลส์ไปยังอินพุต HSC ตัวนับทั้ง 8 ตัวทำงานพร้อมกัน โดยสะสมจำนวนผลิตภัณฑ์ระหว่างการสแกนโปรแกรมโดยไม่สูญเสีย

ระบบอัตโนมัติแบบกระจาย:IC200UDR164-DKC พื้นฐานพร้อมยูนิตขยาย 4 ยูนิตที่มี I/O รวมสูงสุด 128 I/O ครอบคลุมเครื่องจักรทั้งเครื่องโดยไม่ต้องย้ายไปยังสถาปัตยกรรม PLC ที่ใหญ่กว่า

คำถามที่พบบ่อย

คำถามที่ 1: IC200UDR164-DKC จัดการกับอินพุตลอจิกเชิงบวกและเชิงลบอย่างไร

จุดอินพุตทั้งหมด 40 จุดรองรับตรรกะทั้งเชิงบวกและเชิงลบ (แหล่ง PNP และซิงก์ NPN) โดยการกำหนดค่าการเดินสาย - จุดฮาร์ดแวร์เดียวกันยอมรับแบบแผนอย่างใดอย่างหนึ่ง PNP (ตรรกะเชิงบวก) จะต่อสายอุปกรณ์ภาคสนามเพื่อจ่ายกระแสไฟฟ้าเข้าสู่ขั้วอินพุต NPN (ตรรกะเชิงลบ) ต่อสายเพื่อดึงกระแสจากเทอร์มินัลไปยังส่วนร่วม ไม่จำเป็นต้องตั้งค่าพารามิเตอร์หรือแก้ไขฮาร์ดแวร์ — การเดินสายจะกำหนดขั้ว

คำถามที่ 2: IC200UDR164-DKC รองรับซอฟต์แวร์การเขียนโปรแกรมและภาษาใดบ้าง

Proficy Machine Edition เป็นสภาพแวดล้อมการเขียนโปรแกรมหลักสำหรับ VersaMax Micro PLC การเชื่อมต่อกับ IC200UDR164-DKC ทำได้ผ่านพอร์ตการเขียนโปรแกรม RS-232C โดยใช้สายเคเบิล IC200CBL001 หรือเทียบเท่า Proficy Machine Edition รองรับ Ladder Diagram (LD) และ Instruction List (IL) ซอฟต์แวร์ Logicmaster รุ่นก่อนหน้ายังเข้ากันได้กับเฟิร์มแวร์เวอร์ชันเก่าอีกด้วย

คำถามที่ 3: เอาท์พุตรีเลย์สามารถสลับทั้งโหลด AC และ DC จากเอาท์พุตแบงค์เดียวกันได้หรือไม่

ใช่. เทอร์มินัลทั่วไป (COM) ของรีเลย์ Form C แต่ละตัวจะยอมรับแรงดันไฟฟ้าของแหล่งจ่ายในสนามโดยไม่ขึ้นกับลอจิกภายในของ PLC เอาต์พุตที่แตกต่างกันในแบงค์เดียวกันสามารถเปลี่ยนแรงดันไฟฟ้าของสนามที่แตกต่างกันได้พร้อมกัน — รีเลย์ตัวหนึ่งที่ 120VAC และอีกตัวที่อยู่ติดกันที่ 24VDC — เนื่องจากหน้าสัมผัสของรีเลย์แต่ละตัวแยกออกจากกันทั้งหมด ตรวจสอบให้แน่ใจว่าแรงดันและกระแสโหลดเฉพาะอยู่ภายในความสามารถในการสลับพิกัดของรีเลย์

คำถามที่ 4: ยูนิตขยาย VersaMax Micro ประเภทใดบ้างที่เข้ากันได้

ยูนิตขยาย VersaMax Micro ครอบคลุมอินพุตดิจิทัล เอาต์พุตดิจิทัล (ประเภทรีเลย์และทรานซิสเตอร์) I/O อะนาล็อก และการกำหนดค่าดิจิทัล/อะนาล็อกแบบรวมเข้ากันได้ ยูนิตขยายแบบมิกซ์ใดๆ สูงสุดสี่ยูนิตเชื่อมต่อกับตัวเชื่อมต่อส่วนขยายของยูนิตฐาน โดยทั่วไปแล้ว สายเคเบิล IC200CBL501 ใช้สำหรับการเชื่อมต่อยูนิตส่วนขยาย

คำถามที่ 5: เวลาพักเครื่องสำหรับแหล่งจ่ายไฟ AC บน IC200UDR164-DKC คือเท่าไร?

ส่วนแหล่งจ่ายไฟ AC ให้เวลาคงค้าง 10 มิลลิวินาทีที่แรงดันไฟฟ้าอินพุต 85 ถึง 100VAC — PLC ยังคงทำงานต่อไปเป็นเวลา 10 มิลลิวินาที หลังจากที่แหล่งจ่ายไฟตกที่แรงดันไฟฟ้ากระแสสลับระดับต่ำ ก่อนที่บัส DC ภายในจะพัง ที่แรงดันไฟฟ้าปกติ เวลาค้างเกินค่าต่ำสุดนี้ ซึ่งจะช่วยป้องกันการหยุดชะงักของสายไฟ AC ในช่วงสั้นๆ ซึ่งทำให้โปรแกรมหยุดโดยไม่จำเป็น โดยเฉพาะอย่างยิ่งในสิ่งอำนวยความสะดวกที่มีแหล่งจ่ายไฟฟ้าไม่เสถียร
