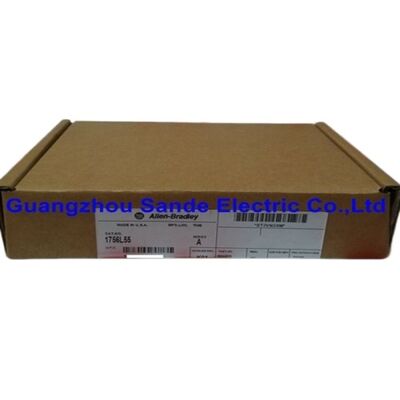

เครื่องประมวลผล ControlLogix 1756L55

1756-L55 | โปรเซสเซอร์ ControlLogix Logix5555 — ไม่มีหน่วยความจำในตัว / เพิ่มบอร์ด 1756-M / 250 I/O ภายใน / EtherNet/IP ControlNet DeviceNet / 0–60°C / 0.34กก.

ไม่มีหน่วยความจำในตัว — คุณลักษณะหลักของ 1756-L55

CPU ControlLogix รุ่นใหม่ส่วนใหญ่จะรวมโปรแกรมและหน่วยความจำข้อมูลเข้ากับโมดูลโปรเซสเซอร์โดยตรง 1756-L55 ไม่มี จำเป็นต้องมีบอร์ดหน่วยความจำซีรีส์ 1756-M แยกต่างหากที่ติดตั้งไว้ข้าง CPU ในช่องแชสซีเดียวกัน

บอร์ดหน่วยความจำติดตั้งอยู่ภายในโมดูล 1756-L55 1756-L55 มีช่องแชสซีหนึ่งช่อง บอร์ดหน่วยความจำเป็นส่วนหนึ่งของชุดประกอบทางกายภาพเดียวกัน ตัวเลือกหน่วยความจำครอบคลุมช่วงความจุที่กว้าง:

สำหรับการใช้งานที่ไม่ต้องการการสำรองแบตเตอรี่ เช่น แผงพื้นที่อันตราย อุปกรณ์เคลื่อนที่ การติดตั้งที่มีรอบการบำรุงรักษาไม่บ่อยนัก บอร์ดหน่วยความจำแบบไม่ลบเลือน 1756-M22/M23/M24 จะคงเนื้อหาโปรแกรมไว้โดยไม่มีแบตเตอรี่ ทำให้ไม่ต้องเปลี่ยนข้อกำหนดในการเปลี่ยนตามกำหนดเวลา

ข้อมูลจำเพาะที่สำคัญ

สเกล — โมดูล I/O ภายใน 250 โมดูล, จุดกระจาย 4800 จุด

1756-L55 ทำงานภายในสถาปัตยกรรม I/O แบบกระจาย ControlLogix โมดูล I/O ภายในสูงสุด 250 โมดูลติดตั้งบนแบ็คเพลนแชสซี ControlLogix ที่โปรเซสเซอร์นี้เข้าถึงได้ สำหรับแอปพลิเคชันแบบกระจาย — I/O ระยะไกลหยดผ่าน EtherNet/IP, ControlNet หรือ DeviceNet — มีจุด I/O แบบกระจายทั้งหมดถึง 4800 จุด การสื่อสารแบ็คเพลนทำงานที่ความเร็วสูงสุด 5Mbps รองรับการอัปเดต I/O แบบเรียลไทม์ผ่านการกำหนดค่า I/O ที่หนาแน่น

เครือข่ายการสื่อสารไม่ได้ถูกสร้างขึ้นใน 1756-L55 เอง การเชื่อมต่อเครือข่ายมาจากโมดูลการสื่อสารซีรีส์ 1756 ที่ติดตั้งในช่องแชสซีที่อยู่ติดกัน:

• อีเธอร์เน็ต/ไอพี:โมดูล 1756-ENET หรือ 1756-ENBT
• คอนโทรลเน็ต:โมดูล 1756-CNB หรือ 1756-CNBR
• ดีไวซ์เน็ต:โมดูล 1756-DNB

วิธีการสื่อสารแบบโมดูลาร์นี้ช่วยให้สามารถกำหนดค่าโปรเซสเซอร์ 1756-L55 เดียวกันสำหรับโทโพโลยีเครือข่ายที่แตกต่างกัน — EtherNet/IP เท่านั้น, วงแหวน ControlNet, ไฮบริดหลายเครือข่าย — โดยการเลือกโมดูลการสื่อสารที่เหมาะสม

สถานการณ์การใช้งาน

สายการประกอบรถยนต์:แชสซี ControlLogix พร้อมบอร์ดหน่วยความจำ 1756-L55 และ 1756-M13 (1.5MB) ที่ใช้ลอจิกลำดับที่ซับซ้อนสำหรับการเชื่อม การหนีบ และการจัดการวัสดุ EtherNet/IP ผ่านโมดูล 1756-ENBT เชื่อมต่อตัวควบคุมหุ่นยนต์และระบบวิชันซิสเต็ม ControlNet ผ่าน 1756-CNB จัดการการอัปเดต I/O ที่กำหนดไว้สำหรับ I/O ระยะไกลที่ตกข้ามสาย

โรงงานบำบัดน้ำ:1756-L55 พร้อม 1756-M12 (750KB) จัดการลำดับปั๊ม การควบคุมวาล์ว และการตรวจสอบลูป PID DeviceNet ผ่าน 1756-DNB ผสานรวมไดรฟ์แบบปรับความเร็วได้ EtherNet/IP เชื่อมต่อระบบ SCADA และแผง HMI

การผลิตอาหารและเครื่องดื่ม:1756-L55 พร้อมด้วย 1756-M22 (NVRAM, ไม่มีแบตเตอรี่) ในแผงสภาพแวดล้อมการชะล้าง หน่วยความจำแบบไม่ลบเลือนช่วยลดกำหนดเวลาการเปลี่ยนแบตเตอรี่ในตำแหน่งที่เข้าถึงยาก

คำถามที่พบบ่อย

คำถามที่ 1: 1756-L55 สามารถทำงานได้โดยไม่ต้องติดตั้งบอร์ดหน่วยความจำหรือไม่

ไม่ หากไม่มีบอร์ดหน่วยความจำ 1756-M 1756-L55 จะไม่มีพื้นที่จัดเก็บโปรแกรมสำหรับผู้ใช้และไม่สามารถดำเนินการตรรกะใดๆ ได้ บอร์ดหน่วยความจำเป็นส่วนประกอบที่จำเป็น โปรเซสเซอร์และบอร์ดหน่วยความจำประกอบกันเป็นชุด CPU ที่สมบูรณ์ — ระบุทั้งบอร์ด 1756-L55 และบอร์ด 1756-M ที่เหมาะสมเมื่อสั่งซื้อหรือเปลี่ยนระบบ

คำถามที่ 2: 1756-L55 รองรับซอฟต์แวร์การเขียนโปรแกรมและภาษาใดบ้าง

RSLogix 5000 คือสภาพแวดล้อมการเขียนโปรแกรมสำหรับ 1756-L55 ที่มีการเชื่อมต่อผ่านพอร์ตการเขียนโปรแกรม RS-232C หรือผ่านโมดูลการสื่อสาร EtherNet/IP หรือ ControlNet RSLogix 5000 รองรับ Ladder Diagram, Function Block Diagram, Structured Text และ Sequential Function Chart ตามมาตรฐาน IEC 61131-3 สำหรับการแก้ไขเฟิร์มแวร์ที่ใหม่กว่า Studio 5000 Logix Designer มอบภาษาการเขียนโปรแกรมเดียวกันพร้อมอินเทอร์เฟซที่อัปเดต

คำถามที่ 3: จำเป็นต้องเปลี่ยนแบตเตอรี่ 1756-BA1 เมื่อใด และจะเกิดอะไรขึ้นหากแบตเตอรี่ล้มเหลว

แนะนำให้เปลี่ยนแบตเตอรี่ทุกๆ 1-2 ปีโดยประมาณ ขึ้นอยู่กับอุณหภูมิแวดล้อมและการใช้งาน ตัวควบคุมจะสร้างการเตือนแบตเตอรี่ใกล้หมดผ่านสถานะความผิดปกติก่อนที่แบตเตอรี่จะหมดประจุถึงขั้นวิกฤติ หากแบตเตอรี่ใช้งานไม่ได้โดยสิ้นเชิงในการกำหนดค่าหน่วยความจำมาตรฐาน (ไม่ใช่ NVRAM) โปรแกรมที่จัดเก็บไว้ใน SRAM แบบระเหยจะสูญหายไปในรอบพลังงานครั้งถัดไป หน่วยความจำแบบไม่ลบเลือน 1756-M22/M23/M24 ไม่จำเป็นต้องใช้แบตเตอรี่ เนื้อหาของโปรแกรมจะยังคงอยู่เนื่องจากการสูญเสียพลังงานโดยไม่มีแบตเตอรี่

คำถามที่ 4: 1756-L55 เข้ากันได้กับแชสซี ControlLogix 5570 หรือ 5580 ในปัจจุบันหรือไม่

1756-L55 เข้ากันได้ทางกายภาพกับแบ็คเพลนแชสซี ControlLogix 1756-series ใดๆ อย่างไรก็ตาม ความเข้ากันได้ของการสื่อสารและเฟิร์มแวร์ระหว่าง 1756-L55 (โปรเซสเซอร์ Logix5555) และโปรเซสเซอร์ L7x หรือ L8x รุ่นใหม่ในแชสซีเดียวกันขึ้นอยู่กับการกำหนดค่าเฉพาะ ในทางปฏิบัติ 1756-L55 ได้รับการบำรุงรักษาในระบบที่ใช้ Logix5555 ที่มีอยู่ แทนที่จะผสมกับโปรเซสเซอร์รุ่นใหม่ ตรวจสอบเมทริกซ์ความเข้ากันได้ของแชสซีและโมดูลการสื่อสารสำหรับการกำหนดค่าหลาย CPU เฉพาะ

คำถามที่ 5: อะไรคือความแตกต่างระหว่าง 1756-L55 (ไม่มีหน่วยความจำ) และยูนิตที่ได้รับการกำหนดค่าแบบสมบูรณ์ เช่น 1756-L55M12

1756-L55M12 เป็นการผสมผสานระหว่างโปรเซสเซอร์ 1756-L55 และบอร์ดหน่วยความจำ 1756-M12 (750KB) ส่วนต่อท้าย "M12" ระบุว่ามีบอร์ดหน่วยความจำตัวใดรวมอยู่ด้วย เมื่อสั่งซื้อหรือเปลี่ยน "1756-L55" เพียงอย่างเดียวคือโปรเซสเซอร์เปล่าที่ไม่มีหน่วยความจำ "1756-L55M12" (หรือ M13, M14, M16, M22, M23, M24) ระบุถึงการติดตั้งบอร์ดหน่วยความจำเฉพาะ เพื่อจุดประสงค์ในการเปลี่ยน ให้ตรวจสอบว่าส่วนประกอบที่เสียหายคือโปรเซสเซอร์ บอร์ดหน่วยความจำ หรือทั้งสองอย่าง
