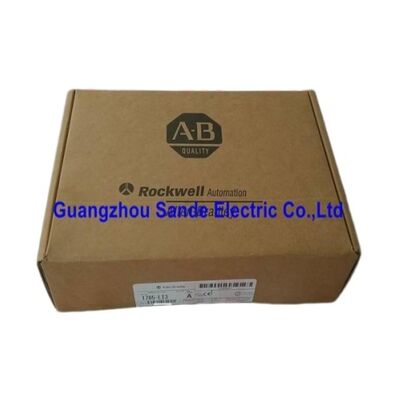

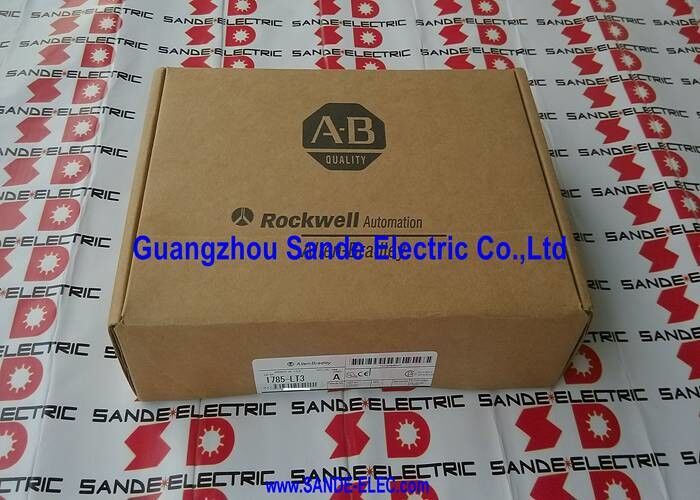

โมดูลประมวลผล 1785-LT3 1785-LT3

1785-LT3 | โปรเซสเซอร์ PLC-5/12 — 6K Word SRAM / 1×DH+ / 1×Remote I/O / 2.5A @ 5VDC / อะไหล่เดิมที่เลิกผลิตแล้ว

PLC-5/12 — ตำแหน่งที่อยู่ในตระกูล PLC-5

ตระกูลโปรเซสเซอร์ PLC-5 ขยายความจุหน่วยความจำและจำนวนช่องทางการสื่อสารที่หลากหลาย ตั้งแต่รุ่น 5/11 และ 5/12 ที่เล็กกว่าที่ทางเข้าไปจนถึง 5/60 และ 5/80 ที่ด้านบน 1785-LT3 (PLC-5/12) อยู่ใกล้กับระดับเริ่มต้น: โปรแกรมและหน่วยความจำข้อมูลขนาด 6K, ช่อง DH+ หนึ่งช่อง และช่อง I/O ระยะไกลหนึ่งช่อง

สำหรับบริบทเทียบกับโปรเซสเซอร์ PLC-5 ที่มีขนาดใหญ่กว่าที่อธิบายในกลุ่มผลิตภัณฑ์นี้ PLC-5/12 มีคำศัพท์ 6K เทียบกับ 64K คำใน PLC-5/60 มีช่อง DH+ หนึ่งช่อง (แชร์กับ RIO) เทียบกับช่อง DH+/RIO อิสระสี่ช่องในวันที่ 5/60 ซึ่งวางตำแหน่ง PLC-5/12 ไว้อย่างมั่นคงในการใช้งานควบคุมเครื่องจักรที่มีขนาดเล็กกว่าและเรียบง่ายกว่า — ส่วนสายพานลำเลียง เซลล์เครื่องจักรแบบสแตนด์อโลน สถานีกระบวนการเฉพาะ — ซึ่งโปรแกรมทั้งหมดและหน่วยความจำข้อมูลมีขนาดไม่เกินขีดจำกัด 6K และช่องทางการสื่อสารเดียวที่ตอบสนองความต้องการด้านเครือข่ายทั้งหมด

กระแสไฟฟ้าของแบ็คเพลน 2.5A ที่ 5VDC คือปริมาณพลังงานที่จ่ายให้กับชั้นวาง I/O การเลือกโมดูล I/O ต้องคำนึงถึงขีดจำกัดนี้ด้วย ชั้นวางที่มีโมดูลอนาล็อกจำนวนมากอาจเข้าใกล้ความสามารถในการจ่ายไฟ

ข้อมูลจำเพาะที่สำคัญ

DH+ และ Remote I/O — หนึ่งช่อง สองบทบาท

1785-LT3 มีช่องทางการสื่อสารหนึ่งช่องที่สามารถทำงานเป็น DH+ หรือ I/O ระยะไกล:

DH+ (ดาต้าไฮเวย์พลัส): PLC-5/12 เชื่อมต่อกับส่วนเครือข่าย DH+ สำหรับการเข้าถึงโปรแกรม การแลกเปลี่ยนข้อมูลแบบเพียร์ทูเพียร์กับตัวควบคุม PLC-5 อื่นๆ และการสื่อสาร HMI (เทอร์มินัล PanelView, SCADA ผ่านเกตเวย์ 1784-KT)

รีโมท I/O:PLC-5/12 สแกนชั้นวาง I/O ระยะไกลที่เชื่อมต่อผ่านสายเคเบิล I/O ระยะไกล ชั้นวางระยะไกลขยายความจุ I/O ของระบบ 1785-LT3 ให้เกินกว่าชั้นวางภายในเครื่อง โดยกระจายโมดูล I/O ไปยังส่วนของเครื่องจักรโดยแยกออกจากแผงควบคุมหลัก

สถานการณ์การใช้งาน

การควบคุมเครื่องจักรแบบสแตนด์อโลน:โปรแกรม 6K เฉพาะจัดการฟังก์ชันเครื่องจักรเพียงเครื่องเดียว ได้แก่ รอบการกด วงจรควบคุมความเร็วสายพานลำเลียง ลำดับสถานีเติม ช่อง DH+ เชื่อมโยง PLC-5/12 กับเวิร์กสเตชันการเขียนโปรแกรมและเทอร์มินัลตัวดำเนินการ PanelView

การขยาย I/O ระยะไกล:แผงควบคุมหลักประกอบด้วยชั้นวาง CPU PLC-5/12; ชั้นวาง I/O ระยะไกลที่เครื่องจะรวบรวมสายไฟเซ็นเซอร์ภาคสนามและแอคชูเอเตอร์ ช่อง I/O ระยะไกลบน 1785-LT3 สแกนชั้นวางระยะไกลโดยเป็นส่วนหนึ่งของรอบการสแกนปกติ

การแทนที่ในระบบ PLC-5/12 ที่ติดตั้ง:1785-LT3 ปรากฏในเครื่องจักรและกระบวนการต่างๆ ที่ติดตั้งในช่วงทศวรรษปี 1990 และ 2000 ที่ยังคงมีการผลิตอยู่ การเปลี่ยนโปรเซสเซอร์โดยตรงจะรักษาสภาพแวดล้อมของโปรแกรม การกำหนดที่อยู่ I/O และพฤติกรรมเครือข่าย DH+ ของระบบที่ติดตั้ง

คำถามที่พบบ่อย

คำถามที่ 1: จำนวน I/O สูงสุดสำหรับ 1785-LT3 PLC-5/12 คือเท่าใด

PLC-5/12 รองรับจำนวนจุด I/O สูงสุดที่กำหนดตามขนาดหน่วยความจำและตารางอิมเมจ I/O ด้วยหน่วยความจำ 6K word ตารางอิมเมจ I/O ที่ใช้งานได้จะมีขนาดเล็กกว่าในรุ่น PLC-5 ที่มีขนาดใหญ่กว่า ควรยืนยันขีดจำกัดความจุ I/O เฉพาะจากเอกสารข้อมูลผลิตภัณฑ์ PLC-5/12 ซึ่งน้อยกว่าความจุ 3072 จุดของ PLC-5/60 อย่างมาก สำหรับการติดตั้งที่ต้องการ I/O แบบขยาย ชั้นวาง I/O ระยะไกลที่เชื่อมต่อผ่านช่อง RIO เดียวจะให้ความจุ I/O เพิ่มเติมภายในขีดจำกัดการกำหนดแอดเดรสของ 1785-LT3

คำถามที่ 2: ซอฟต์แวร์การเขียนโปรแกรมใดบ้างที่ใช้กับ 1785-LT3

RSLogix 5 คือสภาพแวดล้อมการเขียนโปรแกรมสำหรับตระกูล PLC-5 รวมถึง PLC-5/12 การเชื่อมต่อทำได้ผ่านช่อง DH+ โดยใช้อินเทอร์เฟซ 1784-KT, 1784-KTX หรือ DH+ ที่เข้ากันได้ หรือผ่านอะแดปเตอร์ 1784-U2DHP USB-to-DH+ สำหรับแล็ปท็อปการเขียนโปรแกรมสมัยใหม่ โปรแกรมถูกเก็บไว้ใน SRAM 6K-word; แบตเตอรี่สำรองจะรักษาโปรแกรมไว้โดยการสูญเสียพลังงาน

คำถามที่ 3: 1785-LT3 สามารถสื่อสารบนเครือข่าย EtherNet/IP ได้โดยตรงหรือไม่

ไม่ 1785-LT3 มี DH+ และ Remote I/O เป็นช่องทางการสื่อสารดั้งเดิม ไม่รองรับ EtherNet/IP ในตัว การเชื่อมโยงระหว่าง DH+ และ EtherNet/IP ต้องใช้อุปกรณ์เกตเวย์ภายนอก ช่อง DH+ ช่วยให้สามารถเข้าถึงการเขียนโปรแกรมและการสื่อสารแบบเพียร์กับตัวควบคุม PLC-5 และ SLC 500 ที่รองรับ DH+ อื่นๆ บนเซ็กเมนต์เดียวกัน

คำถามที่ 4: แบตเตอรี่ SRAM ใช้งานได้นานเท่าใด และจะเกิดอะไรขึ้นหากเกิดความล้มเหลว

โปรเซสเซอร์ PLC-5 ใช้แบตเตอรี่ลิเธียมเพื่อเก็บรักษาโปรแกรมและข้อมูลใน SRAM ในระหว่างที่ไฟฟ้าดับ โดยทั่วไปอายุการใช้งานแบตเตอรี่จะอยู่ที่ 1–5 ปี ขึ้นอยู่กับสภาวะ ไฟแสดง BATT จะสว่างขึ้นเมื่อแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่าเกณฑ์การเก็บรักษา เมื่อแบตเตอรี่ขัดข้องและสูญเสียพลังงาน เนื้อหา SRAM ทั้งหมด — โปรแกรมและข้อมูล — จะหายไป โมดูลสำรองข้อมูล EEPROM (ในกรณีที่เข้ากันได้กับ 1785-LT3) มอบพื้นที่จัดเก็บโปรแกรมแบบไม่ลบเลือนสำหรับการกู้คืนโปรแกรมอัตโนมัติเมื่อเปิดเครื่อง

คำถามที่ 5: PLC-5/12 (1785-LT3) เปรียบเทียบกับ PLC-5/15 เป็นอย่างไร

PLC-5/12 มีหน่วยความจำผู้ใช้ 6K คำและช่อง DH+/RIO หนึ่งช่อง PLC-5/15 มีหน่วยความจำมากขึ้น (โดยทั่วไปคือ 8K หรือสูงกว่า ขึ้นอยู่กับรุ่น) และอาจมีช่องทางการสื่อสารสองช่องทาง สำหรับการติดตั้งที่ต้องการพื้นที่โปรแกรมเพิ่มเติมหรือการสื่อสารแบบสองช่องทาง PLC-5/15 หรือรุ่น PLC-5 ที่ใหญ่กว่านั้นเหมาะสมกว่า ยืนยันรุ่นโปรเซสเซอร์ที่ติดตั้งก่อนสั่งซื้อการเปลี่ยน — ส่วนต่อท้ายที่เป็นตัวเลข (12, 15, 25, 30) จะระบุหน่วยความจำและคลาสความสามารถโดยตรง
