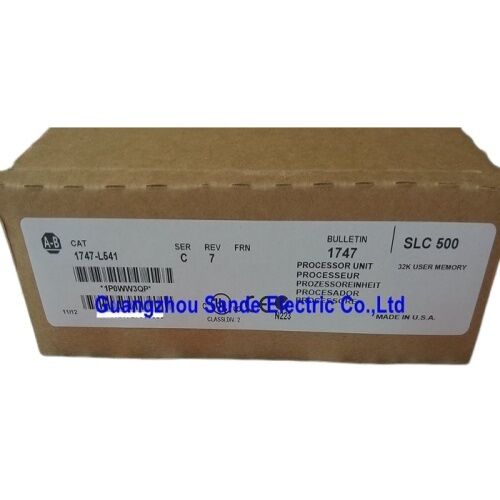

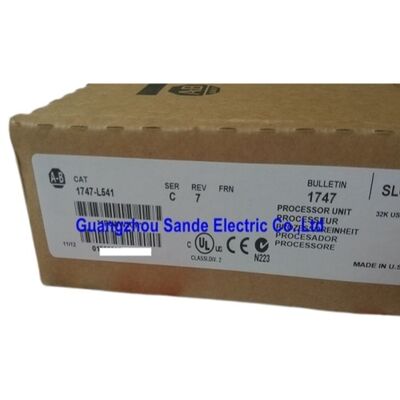

SLC 5/04 16K เครื่องควบคุม 1747-L541 1747L541 1747-L541

Allen-Bradley 1747-L541 SLC 5/04 โปรเซสเซอร์ 16K

ภาพรวมสินค้า

เลขส่วน:1747-L541

ค้นหาเช่นกัน:1747L541, อัลเลน-บราดลี่ย์ 1747-L541, AB SLC 5/04 16K

สายสินค้า:SLC 500

การจัดหมวดหมู่:Allen-Bradley SLC 5/04 CPU Module 16K User Memory, 4096 I/O, DH+ และ RS-232 การสื่อสาร, แรมที่ใช้แบตเตอรี่, 0.9 ms/K เวลาสแกน

รายละเอียดเทคนิค

SLC 5/04 ในการปฏิบัติ ความหมายจริงของความจํา 16K

รายการ1747-L541เป็นตัวแปร 16K ของโปรเซสเซอร์ SLC 5/04 ของ Allen-Bradley และสําหรับส่วนใหญ่ของแอปพลิเคชั่น SLC 500 ความซับซ้อนกลาง ความจําที่มันให้คือความสมดุลที่เหมาะสมระหว่างความสามารถและราคา.

ความจําผู้ใช้ 16,000 คํา สามารถรองรับโปรแกรมที่มีความซับซ้อนอย่างมีสาระและการจัดการการสื่อสาร โดยไม่มีค่าใช้จ่ายของ 32K หรือ 64K เวอร์ชั่น.

สิ่งที่แยก SLC 5/04 จาก SLC 5/03 ภายใต้มันในครอบครัวไม่ใช่แค่ความจดจํา

รายการ0.9 ms ต่อเวลาสแกน Kทําให้โปรเซสเซอร์นี้อยู่ในระดับการทํางาน ที่การตอบสนองในเวลาจริงต่อการเปลี่ยนแปลงของกระบวนการ สามารถทําได้จริง

สําหรับโปรแกรม 16K ที่ใช้ได้เต็มที่ the worst-case full-programme scan sits under 15 milliseconds — fast enough for the vast majority of discrete manufacturing and process control applications where machine cycle times run in the hundreds of milliseconds to seconds, และที่ตอบสนอง I/O รวดเร็วกับความผิดพลาดและ interlock เป็นความต้องการความปลอดภัยและผลิตภาพของเครื่องจักร

รายการ0.225 ms เวลาสแกน I/Oเป็นตัวเลขที่แยกออกไปที่ควรเข้าใจ ในสถาปัตยกรรม SLC 500 การสแกน I/O และการสแกนโปรแกรม ไม่เหมือนกัน

การสแกน I/O อัพเดทตารางภาพ input และ output เป็นอิสระจากระยะสแกนโปรแกรมภาพเข้าจะอัพเดทใหม่เร็วพอที่ หนุนเข้าสั้นๆ หนุนปุ่มพิมพ์เพื่อทดสอบ, เครื่องสวิทช์ใกล้ชิดบนชิ้นส่วนที่เคลื่อนที่เร็ว, หน่วยเข้าคอนเตอร์ความเร็วสูงถูกจับไว้ได้อย่างน่าเชื่อถือภายในวงจรสแกน

สายพานสื่อสาร: DH+ และ RS-232

1747-L541 มีอินเตอร์เฟซการสื่อสารสองตัว และพวกมันมีหน้าที่ที่แตกต่างกันจริง ๆ ในเครือข่ายโรงงาน

การเข้าใจความแตกต่างจะช่วยในการวางแผนการบูรณาการระบบและแก้ปัญหาเกี่ยวกับความเชื่อมต่อ

Data Highway Plus (DH+)เป็นเครือข่ายอุตสาหกรรมแบบ peer-to-peer ของ Allen-Bradley สําหรับระบบ SLC และ PLC-5

มันทํางานที่ 57.6 Kbps, 115.2 Kbps, หรือ 230.4 Kbps (สามารถเลือก) และรองรับการตั้งค่าเครือข่ายที่หลาย SLC โปรเซสเซอร์, ระบบ PLC-5,และเทอร์มินัลการเขียนโปรแกรมใช้ Bus สื่อสารเดียวกัน.

ในเครือข่าย DH+ เครื่องควบคุม 1747-L541 สามารถแลกเปลี่ยนข้อมูลกับเครื่องควบคุมอื่นๆ ผ่านคําสั่ง MSG ∙ การส่งและรับไฟล์ข้อมูลระหว่าง PLC เป็นส่วนหนึ่งของระบบควบคุมอากาศที่ประสาน

นี่คือกระดูกสันหลังของเครือข่ายควบคุมการผลิตระดับสาย ที่ถูกออกแบบขึ้นรอบสถาปัตยกรรม Allen-Bradley DH+ ในช่วงปี 1990 และ 2000ซึ่งหลายอันยังคงอยู่ในการผลิตในวันนี้.

RS-232ในโปรเซสเซอร์เดียวกัน มีบทบาทที่แตกต่างกันไป

ท่าทางนี้มักจะใช้สําหรับการเขียนโปรแกรมการเข้าถึงจากคอมพิวเตอร์ที่ใช้ RSLogix 500 สําหรับการเชื่อมต่อกับเทอร์มิเนลผู้ใช้งานและเครื่องอ่านบาร์โค้ดหรือสําหรับการสื่อสารกับอุปกรณ์ของฝ่ายที่สาม โดยใช้โปรโตคอล DF1.

มันคือการเชื่อมต่อจุดต่อจุด ไม่ใช่เครือข่าย หน่วยหนึ่งต่อหน่วยหนึ่ง และทํางานในอัตรา baud ที่ตั้งค่าให้ตรงกับหน่วยที่เชื่อมต่อ

พอร์ต RS-232 ที่แยกแยกจากพอร์ต DH+ หมายความว่าโปรแกรมเมอร์สามารถเชื่อมต่อและติดตามโปรแกรมได้ ขณะที่ตัวควบคุมกําลังสื่อสารในขณะเดียวกันในเครือข่าย DH+ซึ่งเป็นความจําเป็นเชิงปฏิบัติการระหว่างการใช้งานและการบํารุงรักษาระบบการทํางาน.

ความจุ I/O: 4,096 จุดและ 30 สล็อตโมดูล

1747-L541 รองรับถึง4,096 input discrete และ 4,096 outputs discrete รายการของอัตราผลิตที่แยกแยกณ หลักฐานที่อธิบายความสามารถในการจัดการทางตรรกะของโปรเซสเซอร์ ผ่านพื้นฐาน I/O ของโปรเซสเซอร์

ในสถาปัตยกรรม SLC 500 ความจุนี้ถูกกระจายไปทั่วโมดูลที่ติดตั้ง3 ชาซี I/Oที่มีสูงสุด30 สล็อตโมดูลรวมทั้งหมด

หมายเหตุเชิงปฏิบัติการเกี่ยวกับการปฏิสัมพันธ์ของขีดจํากัดเหล่านี้: ขีดจํากัดสล็อตโมดูล (30) และขีดจํากัดจุด I/O (4,096 in และ 4,096 out) กําหนดขีดจํากัดอิสระโมดูล I/O 32 จุดในแต่ละ 30 สล็อตผลิต 960 ทางเข้าและ 960 ทางออกจาก I/O ที่แยกแยกราคาสูงสุด 1,096 แต้ม

จํากัด 4,096 จะกลายเป็นข้อจํากัดในระบบโมดูลความหนาแน่นสูงเท่านั้น

สําหรับแอปพลิเคชั่นส่วนใหญ่ที่ใช้โหลด I/O มาตรฐาน 16 หรือ 32 จุด จํานวนสล็อตทางกายภาพเป็นข้อจํากัดที่ผูกพัน

รายการ480 อานาล็อก I/Oรูปนี้ควรได้รับความสนใจพิเศษสําหรับการใช้งานกระบวนการ

โมดูลแบบแอนาล็อกในระบบ SLC 500 อาศัยสล็อตโมดูลและบริโภคที่อยู่ I/O แบบแอนาล็อก โมดูลทางเข้าแบบแอนาล็อก 4 ช่อง อาศัยสล็อตหนึ่ง แต่ใช้คําเข้าแบบแอนาล็อก 4 คํา

ขั้นต่ํา 480 ของ I/O อานาล็อก เป็นพื้นที่ที่แยกแยกจากขั้นต่ํา I/O ที่แยกแยกและโครงสร้างไฟล์โปรแกรมต้องคํานวณทั้งสองเมื่อวางแผนระบบความหนาแน่น I/O.

แรมที่ใช้แบตเตอรี่ และโมดูลสํารอง 1747-M13

ความจําผู้ใช้งานของ 1747-L541 คือแรมที่ใช้แบตเตอรี่โปรแกรมและข้อมูลที่เก็บไว้ในโปรเซสเซอร์นี้จะยังคงอยู่เมื่อการควบคุมพลังงานถูกตัดออก แต่เพียงแค่ระยะเวลาที่แบตเตอรี่สํารอง (1747-BA) ยังคงชาร์จ

นี่คือจุดบํารุงรักษาที่สําคัญที่แยก SLC รุ่น 5/04 จากโปรเซสเซอร์ที่ทันสมัยที่มีการเก็บโปรแกรมแฟลชที่ไม่ลุกลุก

รายการแบตเตอรี่ 1747-BAต้องเปลี่ยนตามตารางปกติ โดยทั่วไปทุกปีถึงสามปี ขึ้นอยู่กับสภาพการทํางานและวาระการทํางานสํารอง

เมื่อแบตเตอรี่หมดไปหมด โปรเจสเซอร์จะสูญเสียโปรแกรมในวงจรพลังงานต่อไปและการชุดโปรแกรมใหม่จาก RSLogix 500 หรือโมดูลความจําสํารองที่จําเป็น ก่อนที่ตัวควบคุมจะสามารถดําเนินการต่อ.

ตัวชี้วัดระดับแบตเตอรี่ที่ลดลงบนสัญญาณของ SLC 5/04 เมื่อมีการเปลี่ยน; การรอสัญญาณเตือนตัวชี้วัดเป็นแนวปฏิบัติที่ยอมรับได้แต่การใช้แบตเตอรี่จนหมดก่อนการเปลี่ยน จะทําให้เกิดเหตุการณ์การฟื้นฟูที่ไม่จําเป็น.

รายการโมดูลความจําสํารอง 1747-M13สร้างแนวทางการป้องกันอันดับสอง เพื่อการรักษาโปรแกรม

แคทริจ EEPROM plug-in นี้จะเก็บสําเนาของโปรแกรมที่สามารถอัพโหลดเข้าไปในโปรเซสเซอร์เมื่อเปิดไฟได้ โดยอัตโนมัติ

เครื่องที่ 1747-M13 ได้โปรแกรมให้อัตโนมัติในการชุดเมื่อความจําสูญเสีย สามารถฟื้นตัวจากการหมดแบตเตอรี่โดยสิ้นเชิง โดยไม่ต้องมีโปรแกรมการจัดโปรแกรมและเครื่องจะเริ่มต้นใหม่จากสถานะโปรแกรมที่ทราบว่าดี.

สําหรับสถานที่ผลิตที่ 1747-L541 ควบคุมกระบวนการที่สําคัญและเวลาหยุดทํางานที่ไม่ได้วางแผนมีค่าใช้จ่ายที่สําคัญ การตั้งค่านี้ถูกแนะนําอย่างเข้มงวดมากกว่าการพึ่งพาแบตเตอรี่สํารองเท่านั้น

การใช้งานทั่วไป

สายการผลิตที่แยกแยกกัน ด้วยการประสานงานหลาย PLCสายประกอบ สายโอน และเซลล์การผลิตอัตโนมัติ ที่เครือข่าย DH+ เชื่อมต่อหลายตัวประมวลผล SLC 5/04 ที่ประสานงานการไหลของวัสดุและการแลกเปลี่ยนข้อมูลการผลิต.

การควบคุมกระบวนการด้วยการจัดการวงจรแบบแอนลาจระบบผสมผสาน, ขนส่งและการจัดการของของเหลวที่ 480 จุด I/O อานาล็อกรองรับอุณหภูมิ, ความดัน, กระแสและวงจรระดับพร้อมกับการควบคุมที่แยกแยกและคําสั่ง PID ในชุดคําสั่ง SLC 5/04 บริหารการควบคุมวงจรปิด.

เครื่องมือเครื่องจักรและเครื่องควบคุมเครื่องกดเครื่องจักรการผลิตที่ต้องการการตอบสนอง I/O ที่รวดเร็ว เครื่องพิมพ์สแตมป์ เครื่องพิมพ์ฉีด เครื่อง CNCการสแกนโปรแกรม 9 ms/K รักษาความช้าในการตอบ within the machine's safety and cycle time requirements.

อาคารอัตโนมัติและอุปกรณ์บริการแอร์, เครื่องเย็น and compressed air systems in manufacturing facilities where the SLC 500 platform was specified for control and the 1747-L541's 16K memory handles the sequence and setpoint management logic for a medium-complexity utilities system.

การปรับปรุงและบํารุงรักษาระบบเก่าสิ่งอํานวยความสะดวกใด ๆ ที่ปัจจุบันใช้อุปกรณ์ที่ควบคุมโดย SLC 5/04 โดยที่เครื่องประมวลผล 1747-L541 ที่ล้มเหลวต้องการการเปลี่ยนแบบเหมือนๆ กันเพื่อนําการผลิตกลับมาโดยไม่ต้องปรับปรุงระบบควบคุม

FAQ

Q1: ความแตกต่างระหว่าง 1747-L541 (16K) และตัวแปรความจํา SLC 5/04 อื่น ๆ คืออะไร?

ครอบครัวโปรเซสเซอร์ SLC 5/04 ครอบคลุมขนาดความจําผู้ใช้งานสามขนาด: 8K (1747-L531), 16K (1747-L541) และ 64K (1747-L552). ทั้งสามใช้ชุดคําสั่งเดียวกัน, รองรับความจุ I / O เดียวกัน (4,096 เข้า/ออก), และใช้พอร์ตการสื่อสาร DH + และ RS-232 เดียวกัน

ความแตกต่างคือความทรงจําโปรแกรมที่บริการได้เพียงอย่างเดียว สําหรับโลจิกบันได ตารางข้อมูล และไฟล์โปรแกรมย่อย

16K ของ 1747-L541 เหมาะสําหรับส่วนใหญ่ของเครื่องจักรความซับซ้อนกลางและส่วนของสายการผลิต

เลือก 8K เมื่อการใช้งานง่ายและความจําจะไม่เป็นข้อจํากัดในอนาคต เลือก 64K เมื่อจํานวนมากของโปรแกรมย่อย การใช้งานไฟล์ข้อมูลที่กว้างใหญ่หรือการเติบโตของโปรแกรมในอนาคตทําให้ 16K เป็นข้อจํากัด.

คําถามที่ 2: เครื่อง 1747-L541 สามารถสื่อสารได้โดยตรงกับ PLC แพลตฟอร์ม Logix ที่ทันสมัยหรือไม่?

ไม่เป็นพื้นเมือง. 1747-L541 ใช้ DH + เป็นเครือข่าย peer-to-peer หลักของมัน, ซึ่งไม่สนับสนุนในคอนโทรลล็อกิกซ์หรือคอมแพคต์ล็อกิกซ์โปรเซสเซอร์ที่ไม่มีเกทเวย์หรืออุปกรณ์สะพาน.

A1761-NET-AICหรือ1784-PKTXการ์ด หรือ ControlLogix1756-DHRIOโมดูล, ต้องการที่จะเชื่อม DH + กับ EtherNet / IP หรือเครือข่าย ControlNet ที่ใช้ระบบ Logix ใหม่

สําหรับการแลกเปลี่ยนข้อมูลการอ่าน/การเขียนระหว่าง 1747-L541 และโปรเซสเซอร์ ControlLogix ในอํานวยความสะดวกเดียวกัน คําสั่ง MSG ผ่าน DH+ bridge เป็นวิธีที่กําหนดไว้วางแผนสําหรับฮาร์ดแวร์อินเตอร์เฟซนี้เมื่อการบูรณาการระบบ SLC 5/04 ที่เก่าแก่ในสถาปัตยกรรมเครือข่ายที่ทันสมัย.

Q3: โปรแกรมถูกสํารองอย่างไร และเกิดอะไรขึ้นถ้าแบตเตอรี่ล้มเหลวทั้งหมด?

1747-L541 ใช้แบตเตอรี่ลิธีਅਮ 1747-BAเพื่อรักษาความถี่ของ RAM ระหว่างช่วงเวลาปิดไฟ หากแบตเตอรี่นี้หมดเต็มก่อนการเปลี่ยน โปรแกรมและตารางข้อมูลทั้งหมดจะสูญเสียในวงจรพลังงานต่อไป

การฟื้นฟูต้องการการลดโปรแกรมใหม่จากคอมพิวเตอร์ที่ทํางาน RSLogix 500 หรือจาก1747-M13 โมดูลสํารอง EEPROM.

1747-M13 สามารถตั้งค่าการชุดอัตโนมัติได้ เมื่อการเปิดเครื่องเมื่อการสูญเสียความทรงจําถูกตรวจพบ ซึ่งทําให้การฟื้นฟูอัตโนมัติได้โดยไม่ต้องมีช่างเทคนิคอยู่มักจะรักษาทั้ง รถสํารองโปรแกรม RSLogix 500 ในปัจจุบันบนคอมพิวเตอร์ที่เชื่อมต่อกับเครือข่ายและ 1747-M13 ที่ติดตั้งในสล็อตโปรเซสเซอร์สําหรับการใช้งานที่สําคัญ.

Q4: โปรแกรมอะไรที่ใช้สําหรับ 1747-L541 และมันยังคงได้รับการสนับสนุนหรือไม่

1747-L541 ได้โปรแกรมด้วยโรคเวลล์ ออโตเมชั่น RSLogix 500สภาพแวดล้อมการพัฒนาโลจิกบันไดมาตรฐานสําหรับทั้งครอบครัว SLC 500 และ MicroLogix

RSLogix 500 วิ่งบนระบบปฏิบัติการ Windows และเชื่อมต่อกับโปรเซสเซอร์ผ่านอุปกรณ์ปรับ USB-to-RS-232 (สําหรับพอร์ต RS-232) หรือผ่านเครือข่าย DH+ โดยใช้ 1784-PKTX หรือ USB-to-DH+ bridge

Rockwell ยังคงขายและสนับสนุน RSLogix 500 ตั้งแต่วันที่ปัจจุบัน แม้ว่าแพลตฟอร์มฮาร์ดแวร์ SLC 500 เองจะอยู่ในสถานะวัยรุ่นของวงจรชีวิตสินค้า. ไฟล์โปรแกรม (.RSS) ที่สร้างขึ้นใน RSLogix 500 สามารถอาร์คิฟและฟื้นฟูได้ตลอดเวลา, ทําให้มันง่ายที่จะรักษาโปรแกรมเวอร์ชั่นตลอดชีวิตของเครื่อง

Q5: 1747-L541 สามารถใช้งานได้กับโมดูล I/O SLC 500 ทั้งหมดหรือไม่?

ครับ ครับ ครับ ครับ ครับ ครับ ครับ ครับ ครับ

ความเหมาะสมของโมดูลถูกกําหนดโดยสถาปัตยกรรม Backplane SLC 500 ไม่ใช่โดยตัวแปรโปรเซเซอร์เฉพาะเจาะจง

ข้อจํากัดเพียงอย่างเดียวคือการแก้ไข: เครื่องประมวลผลต้องมีความจําของผู้ใช้งานและพื้นที่ไฟล์ข้อมูลที่เพียงพอเพื่อแก้ไขโมดูลที่ติดตั้งทั้งหมด และจํานวนจุด I/O ทั้งหมดต้องอยู่ในระยะ 4096 การเข้าที่แยกแยก / 4,096 การออกที่แยกแยก / 480 อานาล็อกขั้นต่ํา

โมดูล I/O SLC 500 ทั้งในรูปแบบชาสซี่แบบคงที่และแบบโมดูล มีความสอดคล้องทางอิเล็กทรริกและโลจิกกับ 1747-L541
