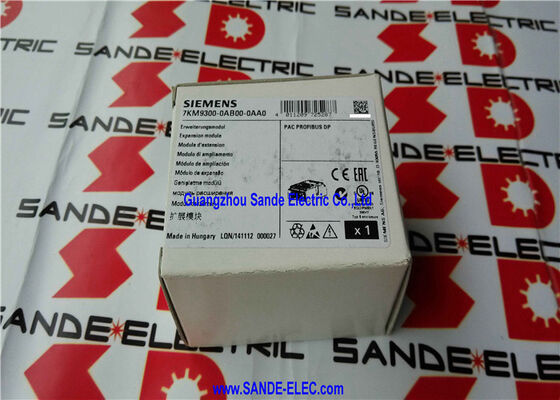

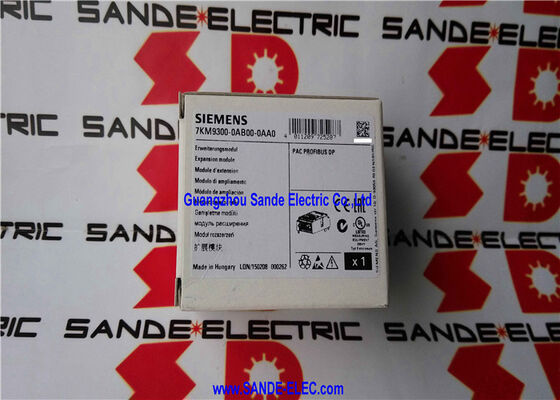

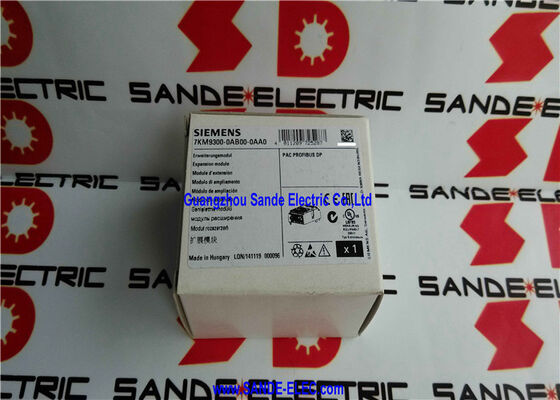

โมดูลการสื่อสารแบบเสียบปลั๊ก 7KM9300-0AB00-0AA0 7KM9 300-0AB00-0AA0 7KM93OO-OABOO-OAAO

Siemens 7KM9300-0AB00-0AA0 | SENTRON PAC PROFIBUS DP Expansion Module — ส่วนเสริมสำหรับมิเตอร์วัดพลังงาน 7KM PAC3200 / PAC4200, 9-Pin Sub-D, 500V Isolation, IP20, 63×43×22mm

ภาพรวม

โมดูล Siemens 7KM9300-0AB00-0AA0 เป็นโมดูลส่วนเสริม PROFIBUS DP สำหรับมิเตอร์วัดพลังงาน Siemens SENTRON PAC — โดยเฉพาะอุปกรณ์วัด 7KM PAC3200 และ PAC4200 โมดูลนี้จะแปลงมิเตอร์วัดพลังงานแบบสแตนด์อโลนให้เป็นสเลฟ PROFIBUS DP ที่เชื่อมต่อเครือข่ายได้อย่างสมบูรณ์ ทำให้พารามิเตอร์ที่วัดได้ทั้งหมดของมิเตอร์ — แรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า พลังงาน ตัวประกอบกำลัง ความถี่ ฮาร์มอนิก — พร้อมใช้งานสำหรับมาสเตอร์ PROFIBUS DP ใดๆ ในเครือข่ายโรงงาน

คุณค่าหลักที่นำเสนอมีความเรียบง่าย: มิเตอร์วัดพลังงานที่ติดตั้งในแผงจ่ายไฟ ตู้สวิตช์ และศูนย์ควบคุมมอเตอร์ จะรวบรวมข้อมูลไฟฟ้าที่มีค่า ข้อมูลนั้นจะมีประโยชน์ก็ต่อเมื่อสามารถส่งไปยังระบบควบคุม ซอฟต์แวร์จัดการพลังงาน หรือแพลตฟอร์ม SCADA ที่ดำเนินการกับข้อมูลนั้นได้

หากไม่มีอินเทอร์เฟซการสื่อสาร มิเตอร์จะแสดงค่าที่วัดได้บนหน้าจอของตัวเอง — ซึ่งสามารถอ่านได้เฉพาะบุคคลที่ยืนอยู่หน้าแผงเท่านั้น เมื่อติดตั้งโมดูล PROFIBUS DP แล้ว ปริมาณที่วัดได้ทั้งหมดจะไหลอย่างต่อเนื่องผ่านเครือข่าย PROFIBUS ของโรงงานไปยังที่ที่ต้องการ

โมดูลนี้ติดตั้งเป็นแบบเสียบเข้าโดยตรงในช่องส่วนเสริมของ PAC3200 หรือ PAC4200 — ไม่ต้องใช้พื้นที่ติดตั้งเพิ่มเติม ไม่ต้องใช้แหล่งจ่ายไฟแยกต่างหาก ไม่ต้องใช้สายไฟภายนอกระหว่างโมดูลกับมิเตอร์

สถาปัตยกรรมส่วนเสริมของ PAC3200 ได้รับการออกแบบโดยคำนึงถึงความเป็นโมดูลาร์นี้: ช่องเดียวสามารถรองรับโมดูล PROFIBUS DP, PROFINET, Modbus RTU หรือ RS485 ได้ ทำให้ฮาร์ดแวร์มิเตอร์เดียวกันสามารถรองรับสถาปัตยกรรมการสื่อสารที่แตกต่างกันได้โดยการสลับโมดูลส่วนเสริม

ข้อมูลจำเพาะหลัก

การแลกเปลี่ยนข้อมูลแบบวัฏจักร — สิ่งที่ถูกส่งผ่าน PROFIBUS

โปรโตคอล PROFIBUS DP ทำงานในรูปแบบการสำรวจแบบมาสเตอร์-สเลฟแบบวัฏจักร: DP มาสเตอร์ (โดยทั่วไปคือ CPU Siemens S7-300 หรือ S7-400 หรือตัวควบคุม DP มาสเตอร์ PROFIBUS ใดๆ) จะส่งคำขอไปยังโมดูล PROFIBUS ของ PAC3200 ในแต่ละรอบบัส และโมดูลจะตอบกลับด้วยข้อมูลที่วัดได้ในปัจจุบัน

ผ่านไฟล์การกำหนดค่า GSDML ที่โหลดเข้าไปในการกำหนดค่าฮาร์ดแวร์ของ DP มาสเตอร์ วิศวกรจะเลือกว่าปริมาณที่วัดได้ใดจาก PAC3200 ที่จะรวมอยู่ในเฟรมข้อมูลแบบวัฏจักร

PAC3200 วัดชุดพารามิเตอร์คุณภาพกำลังไฟฟ้าที่ครอบคลุม — แรงดันไฟฟ้าสามเฟส (L-L และ L-N) กระแสไฟฟ้าสามเฟส กำลังไฟฟ้าใช้งาน กำลังไฟฟ้ารีแอคทีฟ และกำลังไฟฟ้าปรากฏสามเฟส ตัวประกอบกำลังสามเฟส ความถี่ พลังงานไฟฟ้าใช้งานและรีแอคทีฟทั้งหมด (นำเข้าและส่งออกสำหรับการวัดสี่ควอแดรนท์) เนื้อหาฮาร์มอนิก และค่าความต้องการ

ไม่จำเป็นต้องมีทั้งหมดนี้ในทุกข้อความ PROFIBUS — การกำหนดค่า GSDML อนุญาตให้เลือกเฉพาะสิ่งที่ระบบควบคุมต้องการจริงๆ เพื่อเพิ่มประสิทธิภาพการใช้งานรอบบัส

ประโยชน์ในทางปฏิบัติของการกำหนดค่าแบบเลือกได้นี้คือประสิทธิภาพของแบนด์วิดท์: เครือข่าย PROFIBUS ที่ให้บริการมิเตอร์ PAC3200 หลายตัว (แต่ละตัวมีโมดูล PROFIBUS ของตัวเอง) ไม่จำเป็นต้องส่งชุดข้อมูลมิเตอร์ทั้งหมดจากแต่ละโหนดในแต่ละรอบ — เฉพาะปริมาณที่ระบบควบคุมใช้งานเท่านั้นที่จะถูกรวมไว้ ทำให้มีพื้นที่บัสสำหรับอุปกรณ์อื่นๆ

ข้อมูลแบบไม่เป็นวัฏจักร — DPV1 การเข้าถึงชุดพารามิเตอร์ทั้งหมด

นอกเหนือจากช่องทางแบบวัฏจักรแล้ว 7KM9300-0AB00-0AA0 ยังรองรับการแลกเปลี่ยนข้อมูลแบบไม่เป็นวัฏจักรผ่าน PROFIBUS DPV1 — โปรโตคอล PROFIBUS DP ที่ขยายออกไปซึ่งอนุญาตให้อ่านและเขียนระเบียนข้อมูลนอกเหนือจากการสแกนแบบวัฏจักร DPV1 ใช้สำหรับ:

การเข้าถึงการกำหนดค่า: การอ่านและเขียนพารามิเตอร์การกำหนดค่า PAC3200 (อัตราส่วน CT, อัตราส่วน VT, การกำหนดค่าระบบวัด, ขีดจำกัดการเตือน) จาก DP มาสเตอร์ PROFIBUS โดยไม่ต้องเข้าถึงแผงด้านหน้าของมิเตอร์โดยตรง

ข้อมูลการวัดเพิ่มเติม: การอ่านปริมาณที่วัดได้ซึ่งไม่ได้รวมอยู่ในช่องทางแบบวัฏจักร — ค่าพลังงานย้อนหลัง ข้อมูลฮาร์มอนิกเพิ่มเติม หรือพารามิเตอร์ที่ต้องการน้อยกว่า — ตามต้องการ แทนที่จะเป็นทุกรอบบัส

ข้อมูลการวินิจฉัย: ช่อง DPV1 จะส่งข้อมูลการวินิจฉัยอุปกรณ์ — สถานะโมดูล ธงข้อผิดพลาดในการสื่อสาร และผลการทดสอบตัวเอง — ซึ่งให้การตรวจสอบสุขภาพโดยละเอียดของมิเตอร์วัดพลังงานแก่ DP มาสเตอร์ PROFIBUS โดยไม่รบกวนรอบการวัดปกติ

คำถามที่พบบ่อย

คำถามที่ 1: โมดูล 7KM9300-0AB00-0AA0 สามารถใช้กับอินพุตและเอาต์พุตดิจิทัลของ PAC4200 ผ่าน PROFIBUS ได้หรือไม่?

ได้ เมื่อติดตั้งโมดูล PROFIBUS DP ใน PAC4200 (ซึ่งรวมถึงอินพุตและเอาต์พุตดิจิทัลในตัว) สถานะ I/O ของอินพุตและเอาต์พุตเหล่านั้นสามารถเข้าถึงได้ผ่านช่องทางแบบวัฏจักร PROFIBUS และผ่าน DPV1

ไบต์ควบคุมในช่องทางแบบวัฏจักรช่วยให้ DP มาสเตอร์ PROFIBUS สามารถควบคุมเอาต์พุตดิจิทัลของ PAC4200 ได้ — ตัวอย่างเช่น การกระตุ้นเอาต์พุตพัลส์หรือการสลับรีเลย์ควบคุม — ในขณะที่สถานะอินพุตและปริมาณที่วัดได้ทั้งหมดจะถูกอ่านกลับในเฟรมแบบวัฏจักรเดียวกัน

คำถามที่ 2: สามารถเชื่อมต่อมิเตอร์ 7KM PAC3200 พร้อมโมดูล PROFIBUS ได้กี่ตัวต่อหนึ่งส่วน PROFIBUS DP?

ส่วน PROFIBUS DP มาตรฐานรองรับได้สูงสุด 32 สถานี (โหนด) โดยไม่มีรีพีทเตอร์ ด้วยรีพีทเตอร์ สามารถมีที่อยู่สเลฟได้สูงสุด 126 ที่อยู่ในเครือข่าย PROFIBUS DP PAC3200 แต่ละตัวพร้อมโมดูล PROFIBUS จะใช้ที่อยู่สเลฟหนึ่งที่อยู่

ในทางปฏิบัติ จำนวนมิเตอร์ในส่วนเดียวจะถูกจำกัดโดยข้อกำหนดเวลาของรอบบัส — ยิ่งมีสเลฟมากและข้อมูลต่อสเลฟมากเท่าใด รอบการสแกนเต็มแต่ละรอบก็จะยิ่งนานขึ้นที่ความเร็วบัสที่กำหนด (โดยทั่วไปคือ 1.5 Mbit/s สำหรับเครือข่ายอุปกรณ์ผสม)

คำถามที่ 3: ต้องใช้ไฟล์ GSD ใดในการกำหนดค่าโมดูล PROFIBUS ของ PAC3200 ใน STEP 7?

โมดูล PROFIBUS DP ต้องการไฟล์ GSD ที่ Siemens จัดหาให้สำหรับซีรีส์ 7KM PAC ไฟล์ GSD กำหนดรูปแบบข้อมูลของโมดูล ตัวเลือกข้อมูลแบบวัฏจักร (ปริมาณที่วัดได้ใดบ้างที่สามารถเลือกได้) และความสามารถในการวินิจฉัย

ไฟล์จะถูกดาวน์โหลดจาก Siemens Industry Online Support และนำเข้าสู่แคตตาล็อกฮาร์ดแวร์ของ STEP 7 หลังจากนั้น PAC3200 พร้อมโมดูล PROFIBUS จะปรากฏเป็นสเลฟ PROFIBUS DP ที่กำหนดค่าได้ในอินเทอร์เฟซ HW Config

ไฟล์ GSDML รองรับการเลือกปริมาณที่วัดได้แต่ละรายการสำหรับช่องทางแบบวัฏจักรเพื่อเพิ่มประสิทธิภาพการใช้งานแบนด์วิดท์บัส

คำถามที่ 4: เวอร์ชัน -0AB00-0AA0 สามารถใช้แทนที่โมดูลรุ่นต่อมา -0AB01-0AA0 ได้โดยตรงหรือไม่?

รุ่น -0AB01-0AA0 เป็นรุ่นต่อจากรุ่น -0AB00-0AA0 โดยขยายความเข้ากันได้ไปยังอุปกรณ์เพิ่มเติม (PAC3220, 3VA COM100/800) นอกเหนือจาก PAC3200/PAC4200 จากมุมมองของเครือข่าย PROFIBUS ทั้งสองโมดูลทำงานเป็นสเลฟ PROFIBUS DP ด้วยอินเทอร์เฟซข้อมูลเดียวกัน

ในทางกายภาพ ทั้งสองโมดูลติดตั้งในช่องส่วนเสริม PAC เดียวกัน อย่างไรก็ตาม การกำหนดค่า GSD/GSDML อาจแตกต่างกันไปในแต่ละรุ่น และควรตรวจสอบการกำหนดค่าฮาร์ดแวร์ STEP 7 / TIA Portal เมื่อแทนที่โมดูลหนึ่งด้วยอีกโมดูลหนึ่งในโครงการที่มีอยู่

คำถามที่ 5: โมดูล PROFIBUS และหน้าจอในตัวของ PAC3200 สามารถทำงานพร้อมกันได้หรือไม่?

ได้ โมดูล PROFIBUS DP และหน้าจอท้องถิ่นและปุ่มกดที่แผงด้านหน้าของ PAC3200 ทำงานอย่างอิสระและพร้อมกัน

ในขณะที่ข้อมูลที่วัดได้ถูกส่งผ่าน PROFIBUS แบบเรียลไทม์ หน้าจอท้องถิ่นของมิเตอร์จะยังคงแสดงหน้าจอการวัดปกติ — แรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า พลังงาน — และปุ่มที่แผงด้านหน้ายังคงใช้งานได้สำหรับการเปลี่ยนแปลงพารามิเตอร์ในท้องถิ่น

การติดตั้งโมดูล PROFIBUS จะไม่ปิดใช้งานหรือเปลี่ยนแปลงความสามารถในการทำงานในท้องถิ่นใดๆ ของ PAC3200
