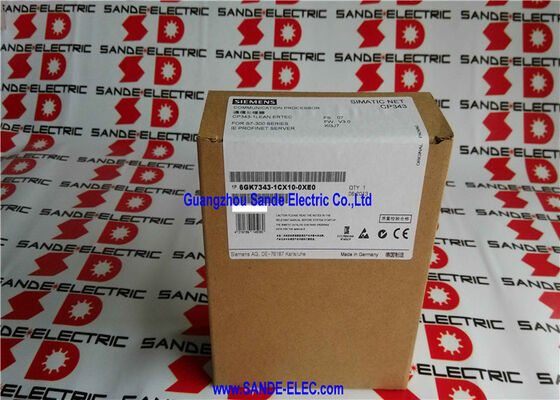

SIMATIC NET LEAN COMMUNICATION PROCESSOR 6GK7343-1CX10-0XE0 6GK7 343-1CX10-0XE0 6GK7343-1CX1O-OXEO การประกอบการ

6GK7343-1CX10-0XE0 | SIMATIC NET CP 343-1 Lean — Industrial Ethernet / PROFINET IO / TCP/IP + UDP + RFC1006 / 2-Port ERTEC 200 Switch / 2×RJ45 10/100 Mbit/s

CP 343-1 Lean — S7-300 อีเธอร์เน็ตอุตสาหกรรมในโมดูลเดียว

CP 343-1 Lean คือโปรเซสเซอร์การสื่อสาร S7-300 แบบสล็อตเดียวที่เพิ่มการเชื่อมต่ออีเธอร์เน็ตอุตสาหกรรมให้กับสเตชั่น SIMATIC S7-300 รวมถึงโปรโตคอลแอปพลิเคชันที่ใช้ TCP/IP, การทำงานของอุปกรณ์ PROFINET IO และบริการสื่อสาร S7 ที่ SCADA, HMI และระบบกำกับดูแลใช้ในการอ่านและเขียนข้อมูล PLC

การกำหนด "แบบ Lean" สะท้อนถึงตัวเลือกการออกแบบโดยเจตนา: ความสามารถของ Ethernet และ PROFINET สูงสุดที่จุดต้นทุนที่ลดลง โดยไม่มีคุณลักษณะเพิ่มเติมของ CP 343-1 Advanced เต็มรูปแบบ (ซึ่งเพิ่มการกำหนดเส้นทาง ISO-on-TCP เลเยอร์ 3 เป็นต้น) สำหรับแอปพลิเคชัน S7-300 ส่วนใหญ่ที่ต้องการการเชื่อมต่ออีเธอร์เน็ต — การเข้าถึง HMI, การรวม SCADA, การทำงานของอุปกรณ์ PROFINET IO หรือการแลกเปลี่ยนข้อมูลกับคอนโทรลเลอร์ที่รองรับอีเธอร์เน็ตอื่นๆ — รุ่น Lean มอบสิ่งที่จำเป็น

สวิตช์ ERTEC 200 แบบ 2 พอร์ตในตัวเป็นคุณสมบัติที่ส่งผลโดยตรงต่อการติดตั้งภาคสนามมากที่สุด พอร์ต RJ45 ทั้งสองพอร์ตเชื่อมต่อกับเครือข่ายอีเธอร์เน็ตอุตสาหกรรมพร้อมกัน แทนที่จะต้องใช้สวิตช์เครือข่ายภายนอกเพื่อสร้างวงแหวนหรือโทโพโลยีเชิงเส้นผ่านสเตชั่น S7-300 นี้ CP 343-1 จะต่อสายเดซี่เชนกับอุปกรณ์ถัดไปในสายโดยตรง สายเคเบิลเข้าหนึ่งเส้น และออกหนึ่งเส้น สถานีอยู่ในวงแหวนโดยไม่มีฮาร์ดแวร์เพิ่มเติม

ข้อมูลจำเพาะที่สำคัญ

ความครอบคลุมของโปรโตคอล — สิ่งที่แต่ละบริการจัดการ

TCP/IP และ UDP:โปรโตคอลการขนส่ง IP มาตรฐาน เปิดใช้งานการสื่อสารมาตรฐานแบบเปิดกับอุปกรณ์ที่ไม่ใช่ SIMATIC — เซิร์ฟเวอร์ SCADA บนพีซี ระบบบันทึกข้อมูล อินเทอร์เฟซ ERP/MES และตัวควบคุมของบริษัทอื่นที่ใช้การสื่อสารซ็อกเก็ต

ส่ง/รับด้วย RFC1006:RFC1006 เป็นมาตรฐานที่แมปการสื่อสาร SIMATIC เลเยอร์ ISO ผ่าน TCP/IP การเชื่อมต่อส่ง/รับ S7-300 ด้วย RFC1006 ช่วยให้สามารถแลกเปลี่ยนข้อมูลแบบเพียร์ทูเพียร์กับตัวควบคุม SIMATIC อื่นๆ หรือกับแอปพลิเคชันพีซีโดยใช้สแต็กการสื่อสาร S7 (เช่น STEP 7 หรือ WinCC)

ส่ง/รับโดยไม่มี RFC1006:การสื่อสารซ็อกเก็ต TCP แบบ Raw สำหรับอุปกรณ์ที่ต้องการสตรีมข้อมูล TCP ล้วนๆ โดยไม่มีการห่อหุ้ม ISO-on-TCP ของ RFC1006

ดึงข้อมูล/เขียน:อนุญาตให้อุปกรณ์ระยะไกล (โดยทั่วไปคือพีซีหรือ SCADA) อ่านหรือเขียนพื้นที่ข้อมูล S7-300 — อินพุต เอาต์พุต แฟล็ก บล็อกข้อมูล โดยไม่จำเป็นต้องมีส่วนร่วมของคอนโทรลเลอร์ S7 CP 343-1 Lean จัดการคำขอดึงข้อมูล/เขียนและเข้าถึงข้อมูล PLC เอง

การสื่อสาร S7 (เซิร์ฟเวอร์):S7-300 ตอบสนองต่อคำขออ่าน/เขียน S7 จากไคลเอนต์ S7 — ฟังก์ชันออนไลน์ในขั้นตอนที่ 7, WinCC, การวินิจฉัยพอร์ทัล TIA CP 343-1 Lean จัดการคำขอเหล่านี้โดยไม่ต้องใช้แบนด์วิธการประมวลผล CPU

อุปกรณ์ PROFINET IO:CP 343-1 Lean เข้าร่วม PROFINET IO ในฐานะอุปกรณ์ IO (สเลฟ) ตัวควบคุม PROFINET IO (เช่น S7-300 หรือ S7-400 อื่นที่มี CPU หรือ CP ที่รองรับ PROFINET) จะแลกเปลี่ยนข้อมูล I/O แบบวนรอบกับ CP 343-1 Lean ซึ่งช่วยให้ชั้นวาง S7-300 สามารถใช้เป็นสถานีทาส PROFINET ในระบบขนาดใหญ่ได้

คำถามที่พบบ่อย

คำถามที่ 1: CP 343-1 Lean และ CP 343-1 Advanced แตกต่างกันอย่างไร

CP 343-1 Lean จัดการบริการการสื่อสารที่ระบุไว้ข้างต้น — TCP/IP, UDP, RFC1006, ดึงข้อมูล/เขียน, เซิร์ฟเวอร์ S7 และอุปกรณ์ PROFINET IO ซึ่งครอบคลุมข้อกำหนดส่วนใหญ่ในการรวมอีเทอร์เน็ต S7-300 CP 343-1 Advanced เพิ่มการกำหนดเส้นทาง ISO-on-TCP เลเยอร์ 3 การเชื่อมต่อพร้อมกันมากขึ้น และคุณสมบัติเพิ่มเติมสำหรับสถาปัตยกรรมเครือข่ายที่ซับซ้อนมากขึ้น สำหรับการเชื่อมต่อ SCADA, HMI และ PROFINET IO มาตรฐาน ตัวแปรแบบ Lean นั้นเพียงพอและคุ้มค่ากว่า

คำถามที่ 2: CP 343-1 Lean สามารถทำหน้าที่เป็นตัวควบคุม PROFINET IO (หลัก) หรือเป็นอุปกรณ์ IO เท่านั้นได้หรือไม่

CP 343-1 Lean รองรับการทำงานของอุปกรณ์ PROFINET IO (สเลฟ) เท่านั้น โดยตอบสนองต่อตัวควบคุม PROFINET IO แต่ไม่ได้ควบคุมอุปกรณ์ PROFINET IO ด้วยตัวมันเอง สำหรับการทำงานของตัวควบคุม PROFINET IO (หลัก) บน S7-300 จำเป็นต้องใช้ CPU ที่มีพอร์ต PROFINET ในตัว (เช่น CPU 315-2 PN/DP) หรือ CP 343-1 Advanced

คำถามที่ 3: CP 343-1 Lean รองรับการเชื่อมต่อ TCP พร้อมกันจำนวนเท่าใด

CP 343-1 Lean รองรับจำนวนการเชื่อมต่อที่กำหนดค่าพร้อมกันตามที่กำหนด — ตรวจสอบจำนวนการเชื่อมต่อที่แน่นอนจากคู่มืออุปกรณ์ CP 343-1 Lean สำหรับเวอร์ชันเฟิร์มแวร์เฉพาะที่ติดตั้ง ประเภทการเชื่อมต่อ (ISO-on-TCP, TCP, UDP, S7) แต่ละประเภทใช้จากงบประมาณการเชื่อมต่อทั้งหมด สำหรับข้อกำหนดการเชื่อมต่อที่มีความหนาแน่นสูง CP 343-1 Advanced ให้ความสามารถในการเชื่อมต่อที่มากขึ้น

คำถามที่ 4: CP 343-1 Lean ต้องใช้แหล่งจ่ายไฟอีเทอร์เน็ตแยกต่างหากหรือไม่

ไม่ CP 343-1 Lean ดึงพลังงานการทำงานจากบัสเพลนแบ็คเพลน S7-300 (แหล่งจ่ายไฟ 5V จากโมดูลแหล่งจ่ายไฟในชั้นวาง) และจากแหล่งจ่ายไฟภายนอก 24V ที่เชื่อมต่อกับขั้วต่อพลังงาน ไม่จำเป็นต้องเดินสายไฟแยกต่างหากไปยังพอร์ต RJ45 โมดูลจ่ายไฟทั้งหมดผ่านอินเทอร์เฟซแร็ค S7-300

คำถามที่ 5: ซอฟต์แวร์โปรแกรมใดที่กำหนดค่า CP 343-1 Lean

ขั้นตอนที่ 7 V5.x (Classic) หรือ TIA Portal (พร้อมแพ็คเกจการสนับสนุนฮาร์ดแวร์ที่เหมาะสม) กำหนดค่าที่อยู่ Ethernet ของ CP 343-1 Lean การเชื่อมต่อ และพารามิเตอร์อุปกรณ์ PROFINET IO หลังจากดาวน์โหลดการกำหนดค่าเริ่มต้น การเปลี่ยนโมดูลโดยไม่มีคุณสมบัติ PG ช่วยให้สามารถกู้คืนการกำหนดค่าในภายหลังผ่าน LAN โดยใช้พารามิเตอร์ที่เก็บไว้ใน CPU S7-300
