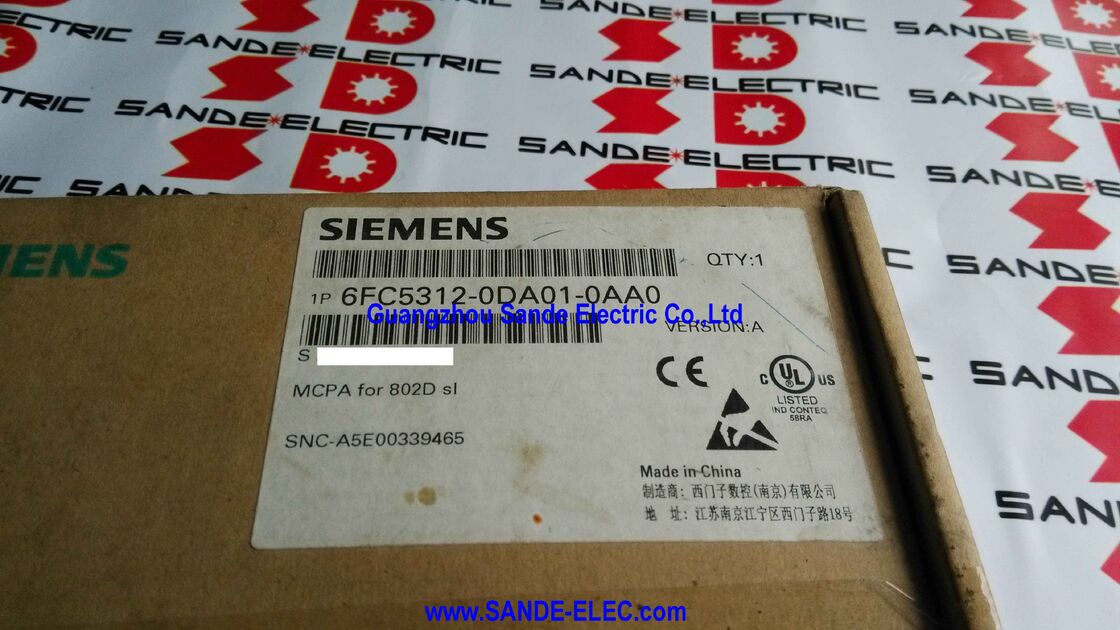

โมดูลอินเตอร์เฟซ Analog 6FC5312-0DA01-0AA0 6FC5 312-0DA01-0AA0 6FC5312-ODA01-OAAO

ซีเมนส์ 6FC5312-0DA01-0AA0

ภาพรวม

รายการซีเมนส์ 6FC5312-0DA01-0AA0คือ MCPA หน่วยที่คอมพัคต์ แต่มีฟังก์ชันสําคัญในระบบ CNC SINUMERIK 802D sl

การตั้งชื่อ MCPA รวมทั้ง 2 ฟังก์ชันของมันในชื่อเดียว: ผิวหน้าแผ่นควบคุมเครื่อง (การเชื่อมต่อ MCP ผ่านสายเทป) และผลิตแบบแอนาล็อก (อ้างอิง spindle ± 10V)

ทั้งสองฟังก์ชันนี้แบ่งปันโหมดฟิสิกอลหนึ่ง เพราะพวกเขาปรากฏด้วยกันในกรณีการติดตั้ง CNC เดียวกัน: 802D sl แผ่นควบคุมเครื่องติดตั้งตรงกับหน่วยแสดงภาพเชื่อมต่อผ่านโมดูลอินเตอร์เฟซนี้, และอุปกรณ์เดียวกันมักจะใช้เครื่องขับกระบอกแบบอานาลอกที่ต้องการผลิตการสั่งการ ± 10 วอลต์ที่ MCPA ให้พร้อมกัน

SINUMERIK 802D sl เป็นเครื่องควบคุม CNC ของซีเมนส์สําหรับเครื่องบดและเครื่องหมุน

ในเครื่องมือหลายเครื่องที่มี 802D slการขับเคลื่อนหมุนเป็นตัวแปลงความถี่แปรแบบแอนาล็อก (VFD) หรือการขับเคลื่อน servo แบบแอนาล็อก.

การออกแบบแบบแอนาล็อกของ MCPA ส่งความหมาย ± 10V นี้โดยตรงจาก 802D sl CNCการแปลงความเร็วของสปินด์ที่โปรแกรม (คําสั่ง S ในโปรแกรม NC) เป็นแรงดันแบบแอนาล็อกที่ขับเคลื่อนสปินด์ดําเนินการ.

โดยไม่มี MCPA มีฟังก์ชันสองประการที่ไม่สามารถใช้ได้พร้อมกัน: สปินด์แบบแอนาล็อกไม่สามารถใช้ได้จาก CNC และ 802D sl MCP (พานีลผู้ใช้เครื่องมือที่มีปุ่มแกนมือระบบควบคุมการควบคุมสปินด์, และ feed override) ไม่สามารถเชื่อมต่อผ่านเส้นทางเคเบิลริบอนที่กําหนดไว้

ดังนั้น MCPA เป็นองค์ประกอบที่จําเป็นในอุปกรณ์ 802D sl ใด ๆ ที่ใช้สปินด์แบบแอนาล็อกและ MCP มาตรฐาน

ข้อจํากัดหลัก

อินเตอร์เฟซ spindle อานาล็อก ± 10 วอลต์ ครับ

สัญญาณ ±10V เป็นภาษาแบบแอนาล็อกทั่วไประหว่างเครื่องควบคุม CNC และเครื่องขับกระบอกแบบแอนาล็อก เมื่อผู้ประกอบการเครื่องจักรหรือโปรแกรม NC สั่งความเร็วกระบอก3000 RPM สําหรับการบด หน่วย 802D sl CNC คํานวณความเข้มข้นออกที่เหมาะสมบนพื้นฐานของความเร็วหมุนสูงสุดที่ตั้งค่า, ขยายขนาดมันตามสัดส่วน และส่งออกความกระชับกําลังจากปลายทางออกแบบแอนลาจของ MCPA

ถ้าความเร็วสูงสุดที่ตั้งค่าคือ 6000 รอบต่อนาที และความเร็วที่สั่งคือ 3000 รอบต่อนาที, ผลิตคือ + 5V. ทิศทางการหมุนของสปินด์ (M03 ต่อไป,M04 สําหรับย้อนหลังใน G-code มาตรฐาน) เป็นตัวแทนของขั้ว: ความดันบวกในทิศทางหนึ่ง, ลบในทิศทางอื่น

เครื่องขับเคลื่อนสปินด์ (spindle drive) ซึ่งอาจเป็น Siemens MICROMASTER, Siemens G120 หรือ VFD ของผู้บริษัทที่สาม (third party VFD) จะรับความตึงเครียดนี้ที่ปลายทางเข้าแบบแอนลาจเปลี่ยนมันให้เป็นความถี่หรือทอร์คคําสั่งสําหรับมอเตอร์ของมัน, และใช้ spindle ในความเร็วที่สั่ง

การควบคุมความเร็วของสปินด์ในวงจรปิดทั้งหมดอยู่ในเครื่องขับเคลื่อนและมอเตอร์; บทบาทของ CNC เพียงแค่ให้จุดตั้งแรงดัน

This analogue spindle interface has been used in machine tool CNC systems for decades and remains entirely practical for machining centres where the spindle speed does not need to change dozens of times per second or require closed-loop speed regulation from the CNC.

สําหรับการควบคุมความเร็วของสปินด์ภายในวงจรควบคุมของ CNC อินเตอร์เฟซการขับเคลื่อนดิจิตอล (เช่น PROFIBUS หรือ DRIVE-CLiQ) ให้ผลงานที่สูงกว่าแต่วิธีการแบบแอนาล็อก ± 10 วอลต์มีประหยัดและน่าเชื่อถือสําหรับส่วนใหญ่ของเครื่องมือทั่วไป.

การเชื่อมต่อ MCP อินเตอร์เฟซสายเทป

SINUMERIK 802D sl แผนควบคุมเครื่องจักร (MCP) คือแถวของปุ่ม, สวิตช์, และการควบคุม override ที่ผู้ประกอบการเครื่องจักรใช้ระหว่างการแปรรูปการเริ่มต้นวงจรในสถาปัตยกรรม 802D sl, MCP (6FC5303-0AF30-1AA0) ติดตั้งแน่นติดกับหน่วยจอ,และเชื่อมต่อกับโมดูล MCPA ผ่านเคเบิลริบบอนแบนที่รวมกับ MCP.

สายสายริบบอนนี้นําสัญญาณจากปุ่มและเครื่องควบคุมทั้งหมดของ MCP ไปยังโมดูล MCPA ซึ่งจะเชื่อมต่อกับอินเตอร์เฟซ X110 ของ PCU sl 802D

PCU อ่านข้อมูลจากพานีผู้ใช้ผ่านการเชื่อมต่อนี้ และนํามันเข้าสู่โลจิกการทํางานของเครื่อง ∙ อ่านปุ่มเริ่มต้นวงจรเป็นคําสั่งการดําเนินโปรแกรมตัวดวงการควบคุมอาหารเป็นตัวปรับระดับความเร็วแกนในเวลาจริง, และคีย์การวิ่งเป็นคําสั่งการเคลื่อนไหวมือ

การออกแบบทางกลของ MCPA รับประกันว่าการเชื่อมต่อสายสายริบอนถูกคุ้มครอง และโมดูลติดตั้งอย่างปลอดภัยในสถาปัตยกรรมระบบของ 802D sl.

โมดูลเชื่อมต่อกับ PCU ในตําแหน่ง X110 สร้างวงจรออกแบบแอนาล็อกและเส้นทางข้อมูล MCP ผ่านบอร์ดอินเตอร์เฟสขนาดเล็กเดียว

การติดตั้งในระบบ SINUMERIK 802D sl

ในการติดตั้ง SINUMERIK 802D sl ครบถ้วน โมดูล MCPA มีตําแหน่งที่กําหนดไว้ในโครงสร้างระบบ802D sl PCU (Panel Processing Unit) เป็นหน่วยฮาร์ดแวร์ CNC กลางที่บรรจุเครื่องประมวลผล NC, PLC, และอินเตอร์เฟซทั้งหมด

MCPA เชื่อมต่อกับอินเตอร์เฟซ X110 ของ PCU. MCP เชื่อมต่อกับ MCPA ผ่านสายสายริบอน. ดรൈവ spindle อานาล็อกเชื่อมต่อกับเทอร์มิเนลการออกแบบอานาล็อกของ MCPA (± 10V,โดยทั่วไปผ่านสายไฟฟ้าที่คัดกรองไปยังทางเข้าแบบแอนาล็อกของ drive).

การปรับปรุงปารามิเตอร์ของ 802D sl กําหนดความสัมพันธ์ระหว่างความเร็วของสปินด์ที่โปรแกรมและความแรงดันออกแบบแอนลาจของ MCPAความเร็วขั้นต่ํา, และขั้วขั้วของแรงดันสําหรับทิศทางของสปินด์แต่ละตัว

ปริมาตรเหล่านี้ถูกกําหนดระหว่างการใช้งานเครื่อง และบันทึกไว้ในข้อมูลสํารองเครื่อง

FAQ

Q1: MCPA สามารถใช้กับเครื่องขับขี่สปินด์แบบแอนลาจใดก็ได้ หรือใช้กับเครื่องขับขี่ของซีเมนส์เท่านั้น?

การออกแบบแบบแอนาล็อก ± 10 วอลต์จาก MCPA เป็นอินเตอร์เฟซอุตสาหกรรมมาตรฐานที่ยอมรับโดยเกือบทุกเครื่องขับความถี่แปรและเครื่องขับ servo แบบแอนาล็อกจากผู้ผลิตใด ๆ

Siemens MICROMASTER, Siemens G120, ABB ACS ซีรีส์, Yaskawa V1000 และ J1000, Mitsubishi FR-A ซีรีส์และหลายๆ แบรนด์ VFD หลักอื่นๆ ยอมรับความเร็วอานาล็อก ± 10V ที่เทอร์มินัล AI (analog input).

MCPA ไม่ดําเนินการโปรโตคอล drive-specific มันออกแบบวอลเตจแบบแอนาล็อกง่ายๆความรู้สึกในทางเข้าแบบแอนาล็อกของเครื่องขับเคลื่อนและอุปสรรคควรถูกตรวจสอบกับรายละเอียดการออกของ MCPA ระหว่างการออกแบบเครื่อง.

Q2: เกิดอะไรขึ้นถ้าโมดูล MCPA พลาดในเครื่องทํางาน?

การล้มเหลวของ MCPA ปกติจะผลิตผลลัพธ์พร้อมกันสอง: การขับเคลื่อน spindle อานาล็อกสูญเสียการควบคุมความเร็ว (ความแรงกดออกลดลงเป็นศูนย์หรือกลายเป็นไม่นิยามซึ่ง VFDs ส่วนใหญ่ตอบสนองด้วยการหยุดหรือผิดพลาด), และปุ่มของ MCP และการเข้า override จะกลายเป็นไม่ทํางาน ( CNC ไม่สามารถอ่าน input ของพานีผู้ประกอบการได้)

802D sl จะผลิตข้อความความผิดพลาดที่ตรงกันไปกับความผิดพลาดของสปินด์ไดรฟ์จากด้านการขับเคลื่อน และอาจมีความผิดพลาดในการสื่อสาร MCP จากด้านการควบคุม การทํางานของเครื่องหยุดการเปลี่ยนด้วยโมดูล MCPA ใหม่หรือปรับปรุงใหม่ และการฟื้นฟูจากสํารองข้อมูลเครื่องยนต์ฟื้นฟูการทํางานปกติ.

Q3: โมดูล MCPA สามารถเขียนโปรแกรมได้ด้วยผู้ใช้ หรือมันทํางานโดยอัตโนมัติจากผลิตคําสั่งของ CNC?

MCPA เองไม่มีโลจิกที่สามารถเขียนโปรแกรมได้โดยผู้ใช้งาน ✅ มันเป็นโมดูลอินเตอร์เฟซฮาร์ดแวร์ที่แปลงอัตราการออกของความเร็วหมุนดิจิตอลของ 802D sl PCU เป็นความดันแบบอนาล็อกและนําสัญญาณ MCP ไป

การคํานวณความเร็วของสปินด์และโลกิกการควบคุมทั้งหมดอยู่ภายในโปรเซสเซอร์ NC ของ 802D sl CNC และถูกตั้งค่าผ่านปารามิเตอร์ข้อมูลเครื่องจักรระหว่างการใช้งาน

MCPA เพียงแค่ดําเนินการผลิตความดันที่ CNC สั่ง

ไม่มีการอัพเดทฟอร์มแวร์หรือการเขียนโปรแกรมของโมดูล MCPA เองที่จําเป็นหรือเป็นไปได้

Q4: 802D sl สามารถทํางานกับ PROFIBUS หรือการขับขี่ spindle ดิจิตอลโดยไม่ต้องใช้ MCPA ได้หรือไม่?

หากเครื่องใช้เครื่องขับกระบอกหมุนดิจิตอลเชื่อมต่อกับ 802D sl ผ่าน PROFIBUS (แทน ± 10V อานาล็อก)คําสั่งความเร็วของ spindle เดินทางผ่าน PROFIBUS fieldbus และไม่จําเป็นต้องมีผลิตแบบแอนาล็อก ± 10V.

อย่างไรก็ตาม, หาก 802D sl MCP (6FC5303-0AF30-1AA0) ยังคงใช้อยู่, MCPA อาจยังคงจําเป็นสําหรับอินเตอร์เฟซเคเบิลริบบอนของ MCP, แม้ว่าผลิต spindle อานาล็อกจะไม่ได้ใช้.

สถาปัตยกรรมของระบบขึ้นอยู่กับการที่ต้องการทั้งการเชื่อมต่อ MCP และผลิตแบบแอนาล็อก

Q5: MCPA มีรายการเป็นอะไหล่ นั่นหมายความว่ามันไม่ได้มีในฐานะสินค้าใหม่หรือไม่?

The designation "spare part" in the Siemens product description reflects that the MCPA is not a standalone purchasable item for new machine builds in the typical sense — machines with 802D sl CNC systems are delivered with the MCPA already installed.

รายการอะไหล่ทําให้ MCPA สามารถเปลี่ยนได้ในกรณีเกิดความล้มเหลวในอุปกรณ์ 802D sl ที่มีอยู่

ซีเมนส์รักษาความพร้อมของอะไหล่สําหรับระบบ CNC ของพวกเขาสําหรับระยะเวลาที่กําหนดหลังจากสิ้นสุดการขายสินค้าที่ทํางานการรับรองว่าเจ้าของเครื่องสามารถหาอะไหล่สําหรับการบํารุงรักษาตลอดอายุการใช้งานของเครื่อง.
