เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE ROHS |

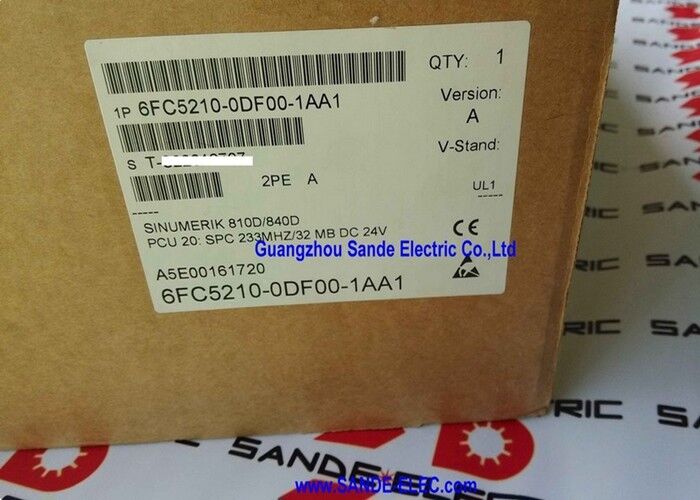

| หมายเลขรุ่น | 6FC5210-0DF00-1AA1 |
SINUMERIK 810D และ 840D เป็นระบบ CNC ที่มีประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในศูนย์แปรรูป, ศูนย์หมุน, เครื่องบด, และสายโอน6FC5210-0DF00-1AA1 PCU 20 (หน่วยควบคุมแพนล์) ให้ชั้นคอมพิวเตอร์แพนล์ผู้ใช้งาน ✅ มันใช้โปรแกรม SINUMERIK HMI, จัดการอินเตอร์เฟซผู้ประกอบการและสื่อสารกับ NCU (หน่วยควบคุมจํานวน) ผ่านด้านหลังภายใน SINUMERIK
PCU เป็นหน่วยที่แตกต่างกันจาก NCU โดย NCU จัดการการคํานวณ CNC ในเวลาจริง การสับเปลี่ยนแกน การดําเนินงาน PLC และการสื่อสาร servoPCU 20 จัดการทุกอย่างผู้ประกอบการเครื่องมองและปฏิสัมพันธ์กับ: การแสดงข้อมูลเครื่องมือ, การแก้ไขโปรแกรม, หน้าจอสถานะ, และการใส่ข้อมูลด้วยมือการแยกทางการทํางานนี้หมายถึงสภาพแวดล้อมคอมพิวเตอร์ HMI สามารถเปลี่ยนหรือปรับปรุงได้ โดยอิสระจากตัวควบคุม CNC เอง.
6FC5210-0DF00-1AA1 เป็นปรสิต 233MHz ของ PCU 20พร้อม DRAM ขนาด 32MB และฟลัชเมมรี่ ขนาด 16MB ราคาที่ใช้ในเครื่องมือ 810D และ 840D รุ่นกลางที่ต้องการการทํางานของ SINUMERIK HMI ที่แผ่นผู้ใช้งาน.
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | PCU 20 หน่วยควบคุมแผ่น |
| CNC ที่เข้ากันได้ | SINUMERIK 810D, 840D |
| เครื่องประมวลผล | 233 MHz |
| แรม | DRAM ขนาด 32 MB |
| แฟลช | 16 MB |
| โลเตชั่นไฟฟ้า | 24V DC |
| ปัจจุบัน | 160 mA |
| ความชื้นสูงสุด | 80% RH (ไม่หมัก) |
| ความสูงสูงสุด | 1000 เมตร |
| น้ําหนัก | 1.28 กิโลกรัม |
DRAM ขนาด 32 MB ของ PCU 20 ให้ความจําในการทํางานในเวลาทํางานสําหรับแอพลิเคชั่น HMI รายการโปรแกรมที่ใช้งาน, ตารางเครื่องมือและปารามิเตอร์ที่เก็บอยู่ใน RAM เพื่อการแสดงไว, และการดําเนินโปรแกรม HMIแฟลชขนาด 16MB เก็บซอฟต์แวร์ปฏิบัติการ, ไฟล์การตั้งค่าเฉพาะเครื่อง และข้อมูลที่เก็บไว้ที่ต้องดํารงชีวิตได้ตลอดระยะเวลาโดยไม่ต้องใช้แบตเตอรี่สํารอง
โปรเซสเซอร์ 233MHz เพียงพอสําหรับงานแสดง HMI SINUMERIK ที่หน่วยนี้ได้รับการออกแบบสําหรับ ผู้ประกอบการเครื่องมือมีปฏิสัมพันธ์กับ PCU 20 ผ่านปานีลผู้ประกอบการ SINUMERIKซึ่งเชื่อมต่อกับอินเตอร์เฟซจอและคีย์บอร์ดของพีซีจู หน่วยพีซีจูประมวลผลเหตุการณ์การใส่ทั้งหมดและอัพเดทจอโดยไม่ขึ้นอยู่กับการประมวลผล CNC ในเวลาจริงของ NCU.
ศูนย์แปรรูป SINUMERIK 840Dศูนย์แปรรูปที่ใช้ระบบ CNC SINUMERIK 840D พัฒนาความผิดปกติของ PCU: จอ HMI ประสบความผิดปกติ, แผ่นมือถือไม่ตอบสนอง, หรือ PCU ไม่สามารถเริ่มต้น.การเปลี่ยน 6FC5210-0DF00-1AA1 กลับคืนการทํางานของพานีโอเนอร์. NCU ยังคงคงการจัดตั้งเครื่อง; PCU แทนถูกจัดตั้งเพื่อเชื่อมต่อใหม่กับ NCU โดยไม่มีการสูญเสียข้อมูลแกนเครื่อง
SINUMERIK 810D หันศูนย์ HMI การฟื้นฟู:ศูนย์หมุนที่มีเครื่องควบคุม SINUMERIK 810D จะสูญเสียความสามารถ HMI เนื่องจากการล้มเหลวของ PCU. 6FC5210-0DF00-1AA1 เป็นตัวแทนตรงของตัวแทน PCU 20 เดียวกันความสามารถในการแก้ไขโปรแกรม, และการตอบสนองสถานะของเครื่องโดยไม่จําเป็นต้องเปลี่ยน NCU
เส้นทางการปรับปรุงแพนเนล:ผู้ใช้เครื่องมือรายงานการตอบสนอง HMI ช้าบนการติดตั้ง 810D เก่าการปรับปรุง PCU 20 จากตัวแปรที่ช้าลงไปยัง 233MHz 6FC5210-0DF00-1AA1 ปรับปรุงการอัพเดทปรับปรุงจอและปริมาตรการตอบสนองโดยไม่ปรับปรุงการตั้งค่า CNC หรือแกนของเครื่อง.
Q1: ความแตกต่างระหว่าง PCU 20 และ PCU 50 ในระบบ SINUMERIK 810D/840D คืออะไร?
ทั้งคู่เป็นหน่วยควบคุมแผ่นสําหรับ SINUMERIK 810D/840D แต่ PCU 50 เป็นหน่วยที่มีสเปคพิชันสูงกว่าและตัวเลือกในการเก็บข้อมูลในฮาร์ดดิสก์ หรือ CompactFlash เมื่อเทียบกับการเก็บข้อมูลในฟลัชของ PCU 20. PCU 50 (6FC5210-0DF01-0AA0 และคล้าย ๆ กัน) รองรับฟังก์ชัน HMI ที่ก้าวหน้ากว่าและความจุข้อมูลที่ใหญ่กว่า.พันธมิตรแบบ flash ที่เหมาะกับความต้องการ HMI ของศูนย์แปรรูปแบบโดยไม่ต้องการความจุที่สูงกว่าที่อ้างถึง PCU 50.
Q2: 6FC5210-0DF00-1AA1 สามารถใช้กับระบบ SINUMERIK 810D และ 840D ได้หรือไม่?
ใช่. PCU 20 เป็นที่เข้ากันได้กับทั้งระบบ CNC SINUMERIK 810D และ 840D.แต่ PCU 20 เชื่อมต่อกับทั้งสองผ่านอินเตอร์เฟซเดียวกันการตั้งค่าโปรแกรม HMI บน PCU 20 ถูกตั้งให้ตรงกับชนิด NCU ที่เชื่อมต่อและการตั้งค่าเครื่อง
Q3: โปรแกรมเครื่องมือและข้อมูลปารามิเตอร์ถูกเก็บไว้ใน PCU 20 ไหม?
ข้อมูลส่วนของโปรแกรมและปารามิเตอร์ CNC ได้ถูกกระจายไปทั่ว PCU และ NCU ปารามิเตอร์ CNC ที่ใช้งานและการตั้งค่าแกนอยู่ใน NCU ข้อมูลระดับ HMI รายการโปรแกรมตารางข้อมูลเครื่องมือที่แสดงผ่านพานิลผู้ใช้งาน, และการตั้งค่า HMI ‡ ถูกบริหารโดย PCU เมื่อเปลี่ยน PCU 20 ปริมาตรแกนของเครื่องใน NCU ไม่ถูกกระทบเพียงการตั้งค่าเฉพาะ HMI บน PCU เท่านั้นที่จําเป็นต้องซ่อมแซมจากสํารอง.
Q4: ปานีลผู้ใช้งานประเภทไหนเชื่อมต่อกับ 6FC5210-0DF00-1AA1?
PCU 20 เชื่อมต่อกับหน่วยหน้าของพานีลผู้ใช้งาน SINUMERIK 810D/840D ครับ โดยเฉพาะอย่างยิ่ง OP 010, OP 012, OP 015,หรือตัวแปรแพนเลอร์ผู้ประกอบการที่เท่าเทียมกันที่สมัยเดียวกันกับ PCU รุ่น 20การเชื่อมโยงจะนําสัญญาณจอ, ผิวหน้าคีย์บอร์ด, และการสื่อสาร USB หรือ MPI ระหว่าง PCU และพานิลผู้ใช้งานประเภทของเครื่องเชื่อมและชี้แจงสายไฟฟ้าถูกกําหนดโดย SINUMERIK 810D/840D เอกสารอุปกรณ์สําหรับแพนลผู้ประกอบการเฉพาะติดตั้งบนเครื่อง.
Q5: โปรแกรมใดที่จําเป็นในการตั้งค่าหรือซ่อม PCU 20 หลังจากเปลี่ยน?
หลังจากเปลี่ยน PCU โปรแกรม SINUMERIK HMI และการตั้งค่าเฉพาะเครื่องจักรต้องถูกบรรจุใน PCU ใหม่ The restore procedure uses a SINUMERIK system software backup — typically created during machine commissioning and stored on the operator panel's USB port or on a PC using SINUMERIK system software tools. ขั้นตอนเฉพาะเจาะจงถูกบันทึกไว้ในคู่มือการใช้งาน SINUMERIK 810D/840D การใช้สํารองที่ได้รับการตรวจสอบจากเครื่องเดิมคือเส้นทางการฟื้นฟูที่น่าเชื่อถือที่สุด
