เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |

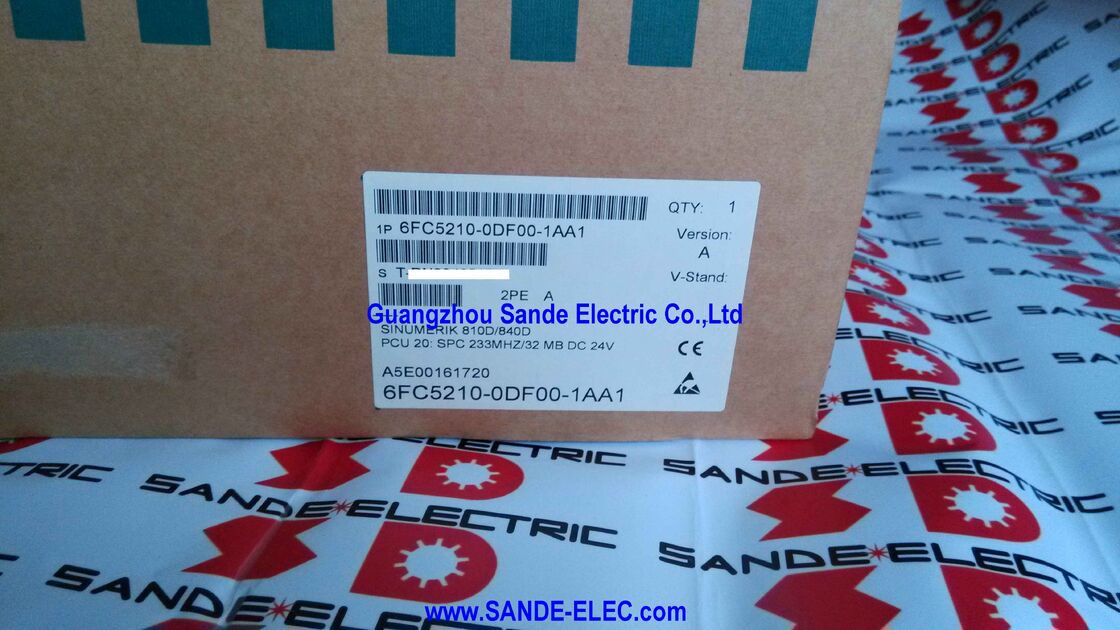

| หมายเลขรุ่น | 6FC5210-0DF00-1AA1 |
ตําแหน่งใน PCU20 ระดับการสร้างฮาร์ดแวร์:
เพื่อเข้าใจว่าซีเมนส์ 6FC5210-0DF00-1AA1มันช่วยให้เห็นว่ามันอยู่ตรงไหนในระบบ SINUMERIK 840D
สถาปัตยกรรม 840D แบ่งฟังก์ชัน CNC ระหว่างสองหน่วยที่แยกแยกกันNCU (หน่วยควบคุมเลข)และPCU (หน่วยควบคุมแผ่น):
รายการNCU(ตั้งอยู่ในกล่องของตัวเอง, โดยทั่วไปในตู้ขับขี่ของเครื่อง) เป็นแกนคํานวณของเครื่อง: มันทํางาน NC คาร์เนล,ปิดวงจรตําแหน่ง servo, บริหาร PROFIBUS fieldbus ไปยังไดรฟ์และโมดูล I / O และทํางาน PLC
NCU ทําคณิตศาสตร์การแปรรูปในเวลาจริง
รายการPCUเป็นคอมพิวเตอร์อินเตอร์เฟซมนุษย์-เครื่อง หน่วยที่ใช้โปรแกรม HMI ที่ใช้ระบบ Windows, ขับจูงจอแสดงตัวผู้ใช้งาน, ตอบสนองการใส่คีย์บอร์ด, บริหารระบบไฟล์ (โปรแกรมส่วน,ข้อมูลเครื่องมือ, ปารามิเตอร์ของเครื่องจักร) และให้บริการเครือข่าย SINDNC และการสื่อสาร RS-232 ไปยังคอมพิวเตอร์ภายนอกและระบบ DNC
PCU เชื่อมต่อกับ NCU ผ่านการเชื่อมต่อ MPI/PROFIBUS และต่อหน้าแผ่นผู้ใช้งานผ่านเครื่องเชื่อมแยก
โดยเฉพาะอย่างยิ่ง PCU 20 เป็นการนําเสนอแบบคอมพัคต์และใช้ Flash ของแนวคิดนี้: ไม่มีฮาร์ดดิสก์หมุนเวียน ระบบปฏิบัติการและโปรแกรม HMI ที่เก็บไว้ในความจํา Flashใช้กับโปรเซสเซอร์ SPC (Siemens PC) แบบแผ่นเดียว.
พีซียู 20 รันHMI ที่ติดตั้ง- สภาพแวดล้อมโปรแกรม HMI ที่ถูกปรับปรุงให้ดีที่สุดสําหรับการเก็บข้อมูลใน Flash ซึ่งให้บริการกับอินเตอร์เฟซผู้ใช้งาน SINUMERIK อย่างสมบูรณ์แบบ (การแก้ไขโปรแกรมชิ้นส่วน การทํางานของเครื่องจักร การจัดการเครื่องมือการเข้าถึงพารามิเตอร์, การวินิจฉัย, การจําลอง) ในการดําเนินงานที่ลดผิวเท้าเมื่อเทียบกับโปรแกรม HMI Advanced ที่ทํางานบน PCU 50 ที่ใหญ่กว่าด้วยฮาร์ดดิสก์ของมัน
บทบาทของ 6FC5210-0DF00-1AA1 บนเครื่องทํางานคือการนําเสนอให้ผู้ใช้บริการกับข้อมูลทั้งหมดที่พวกเขาต้องการในการทํางานของเครื่องโปรแกรมบล็อกที่ใช้งาน, ข้อความเตือน, ข้อมูลเครื่องมือ และการรับข้อมูลทั้งหมดที่เปลี่ยนแปลงวิธีการทํางานของเครื่องจักรอุปกรณ์บอดและไม่สามารถควบคุมได้ ไม่ว่า NCU จะทํางานได้อย่างสมบูรณ์แบบหรือไม่.
| ปริมาตร | มูลค่า |
|---|---|
| เครื่องประมวลผล | SPC 233 MHz |
| DRAM | 32 MB |
| แฟลชเมมรี่ | 16 MB |
| โลเตชั่นไฟฟ้า | 24V DC |
| โปรแกรม HMI | HMI Embedded (อัตราการติดตั้งก่อน) |
| ภาษา (16MB แฟลช) | สูงสุด 6 ครั้งพร้อมกัน |
| อัพเดทซอฟต์แวร์ | แฟลชการ์ด PCMCIA / แฟลชการ์ด CF + แอดป์เตอร์ |
| รูปแบบสํารอง | ไฟล์ ABB (แอพลิเคชั่นสํารอง) |
| ความเหมาะสมของ CNC | SINUMERIK 840D, 810D |
6FC5210-0DF00-1AA1 มี Flash ภายในขนาด 16 MB ครับ ครับ ที่แยกมันกับตัวแปร -1AA0 (CPU 233MHz เดียวกัน แต่มี Flash เพียง 8MB)
ความแตกต่างนี้ไม่ใช่เรื่องทางวิชาการเท่านั้น: ขนาดของ Flash กําหนดว่าสามารถติดตั้งภาษาอินเตอร์เฟซ HMI ใน PCU 20 ได้กี่ภาษาพร้อมกัน
กับ8MB แฟลช, ภาพ Flash ของ PCU 20 สามารถเก็บ 2 ภาษาได้ โดยทั่วไปภาษาอังกฤษบวกกับ 1 ภาษาเพิ่มเติม
ผู้ใช้งานเครื่องสามารถเปลี่ยนระหว่างสองภาษาเหล่านี้ผ่านข้อมูลเครื่อง MD 9003 (FIRST_LANGUAGE) แต่การเพิ่มภาษาที่สามต้องปรับปรุงภาพ Flash และติดตั้งซอฟต์แวร์ใหม่.
กับ16MB แฟลช, สูงสุดหกภาษาสามารถรวมอยู่ในรูปโปรแกรมเดียว
ชุดภาษามาตรฐานครอบคลุมภาษาอังกฤษ, เยอรมัน, ฝรั่งเศส, อิตาลี, สเปน, และภาษาจีนธรรมดา โดยมีภาษาเพิ่มเติมที่สามารถใช้ได้ผ่านซีดีภาษาแบบเลือกได้ (6FC5253-6BX10-_XG0).
สําหรับผู้ผลิตเครื่องจักรที่ขายเครื่องจักรแบบเดียวกันในหลายตลาด หรือสําหรับโรงงานที่ผู้ประกอบการพูดภาษาต่าง ๆตัวแปร Flash ขนาด 16MB เป็นรายละเอียดที่ถูกต้อง เพราะมันรองรับการทํางานหลายภาษาโดยไม่ต้องมีตัวแปรภาพ Flash หลายตัว.
ผลการบํารุงรักษาที่เชิงปฏิบัติการ: เมื่อซื้อเครื่องสํารอง PCU 20 ยืนยันว่าไฟล์สํารอง ABB ที่มีอยู่ของเครื่องถูกสร้างขึ้นจากหน่วย Flash ขนาด 16 MB หรือ 8 MB
ภาพ Flash ขนาด 16MB ไม่สามารถโหลดไปใน PCU Flash ขนาด 8MB ได้แต่ภาพขนาด 8MB สามารถโหลดเข้าไปในหน่วย Flash ขนาด 16MB ครับ ดังนั้นตัวแทนขนาด 16MB จึงเป็นตัวเลือกที่ยืดหยุ่นกว่า หากตัวแทน Flash ที่แม่นยําไม่ได้ยืนยัน.
6FC5210-0DF00-1AA1 เก็บซอฟต์แวร์ปฏิบัติการทั้งหมดของมัน ̇ สิ่งแวดล้อมของระบบปฏิบัติการ, HMI แอพลิเคชันที่ฝัง, การตั้งค่าเฉพาะเครื่อง (ข้อความเตือน, แสดงข้อมูลเครื่อง, การประกอบวงจร,การปรับแต่ง OEM), และไฟล์ภาษา เป็นภาพ Flash ใน Flash ขนาด 16MB
ภาพนี้สามารถส่งออกเป็นไฟล์ ABB (Application Backup) และนําเข้าไปในหน่วยสํารอง, ขนมการตั้งค่าโปรแกรมเฉพาะเครื่องจักรที่สมบูรณ์แบบจาก PCU 20 หนึ่งไปอีกหนึ่ง
สร้างสํารอง ABB:เมื่อ PCU 20 กําลังทํางาน เครื่องมือการติดตั้งโปรแกรม (ดําเนินการจาก CD บน PC ที่เชื่อมต่อผ่านเคเบิลลําดับหรือจากเมนูของ PCU 20 ด้วยการกดคีย์ 6 ในการเริ่มต้น) สร้างไฟล์ ABB และเขียนมันไปยัง PCMCIA แฟลชการ์ดเส้นตรงหรือการ์ด Compact Flash (ใช้ CF-to-PCMCIA adapter).
ชื่อไฟล์ ABB คือ PCU_20.ABB ตามแนวโน้ม
การฟื้นฟูเป็นหน่วยสํารอง:เมื่อพีซีอุปกรณ์ 20 ล้มเหลว และหน่วยสํารองถูกจัดหาบันทึกไฟล์ ABB จากการ์ด CF/PCMCIA ลงในหน่วยใหม่ โดยใช้วิธีการเริ่มต้นเดียวกัน (กดคีย์ 6 เมื่อเลขลําดับปรากฏระหว่างการเริ่มต้น).
หน่วยสํารองได้รับภาพซอฟต์แวร์ที่สมบูรณ์แบบจากเครื่องเดิม รวมถึงการปรับแต่งเฉพาะเครื่องจักร และบูทที่มีการตั้งค่าแบบเดียวกันกับหน่วยที่ล้มเหลว
ไม่จําเป็นต้องเชื่อมต่อ PC สําหรับกระบวนการซ่อมแซมเอง
เส้นทางการปรับปรุงซอฟต์แวร์:ซีเมนส์ได้ปล่อยซอฟต์แวร์ HMI Embedded ที่อัพเดทเป็นระยะเวลาสําหรับ PCU 20 ซีรี่ย์ (การหมายเลขเวอร์ชั่นตาม HMI Embedded, ตัวอย่างเช่น V6.5).แต่ละรุ่นของโปรแกรมเพิ่มฟังก์ชัน, แก้ไขบั๊กของซอฟต์แวร์ และอัพเดทห้องสมุดข้อความสัญญาณเตือน
การปรับปรุงซอฟต์แวร์สามารถนําไปใช้กับ 6FC5210-0DF00-1AA1 ผ่านวิธีการติดตั้งการ์ด CF เดียวกันโดยมีข้อมูลเฉพาะเครื่องใช้ใหม่หลังจากการปรับปรุงตามที่บันทึกไว้ในคําแนะนําการปรับปรุง.
เมื่อเครื่อง SINUMERIK 810D/840D ไม่สามารถเริ่มต้นหรือสูญเสียอินเตอร์เฟซผู้ใช้การแยกแยกความผิดพลาดของ PCU 20 จากความผิดพลาดของ NCU หรือความผิดพลาดของพานีผู้ใช้งานเป็นสิ่งจําเป็น ก่อนสั่งซื้อเครื่องจักรสํารองการล้มเหลวของพีซีอุบาย 20 ปกติจะปรากฏในหนึ่งในหลายวิธี:
ไม่มีจอ ไม่มีบูทจอแสดงผลการทํางานยังคงมืด หรือแสดงให้เห็นว่าไม่มีกิจกรรมหรือความผิดปกติของฮาร์ดแวร์ในพาน PCU 20 เอง.
จอแสดงการเริ่มต้นของ PCU 20 แต่ HMI ไม่บรรจุ:PCU 20 boot ไปยังจุดที่หมายเลขลําดับถูกแสดง (ตัวบอกเมนู boot สําหรับคีย์ 6) แต่ซอฟต์แวร์ HMI ไม่สามารถล็อต
ซึ่งมักจะชี้ให้เห็นถึงความเสียหายของความจํา Flash หรือภาพโปรแกรมที่ไม่เข้ากันได้ ภาพ Flash อาจได้รับความเสียหายบางส่วนจากการขาดไฟฟ้าระหว่างการอัพเดทโปรแกรมก่อนหน้านี้
HMI โหลด แต่การสื่อสาร NCU พลาด:อินเตอร์เฟซ HMI แสดงบนหน้าจอ แต่จอแสดงข้อความเตือนที่เกี่ยวข้องกับการสูญเสียการสื่อสาร NCU หรือความผิดพลาดการเชื่อมโยง MPI
ในกรณีนี้ หาร์ดแวร์ของ PCU 20 อาจทํางานได้ แต่สายสื่อสาร MPI ระหว่าง PCU 20 และ NCU ได้รับความเสียหาย หรือ NCU เองได้ล้มเหลว
การหยุดหรือรีบูทระยะสั้น:HMI ตกเป็นแข็งระหว่างการทํางานหรือเริ่มต้นใหม่เอง
นี่อาจแสดงให้เห็นว่า CPU 20 ผิดปกติ หรือความจําหรือความไม่เสถียรของไฟฟ้า (PCU 20 ต้องการความมั่นคง 24V DC.
Service engineers should use the PCU 20's built-in diagnostic outputs (the LED indicators on the PCU 20 board) and the NCU's own diagnostic status to establish which component is at fault before replacing the PCU 20.
PCU 20 และ PCU 50 ทั้งคู่เป็นหน่วย HMI ที่ใช้ได้สําหรับ SINUMERIK 810D/840D แต่มันแสดงระดับความสามารถที่แตกต่างกัน
รายการPCU 20(หน่วยนี้) ใช้ HMI Embedded: แฟลชอัพเน็ต, ไม่มีฮาร์ดดิสก์หมุน, ความเร็วของโปรเซสเซอร์ต่ํากว่า (สูงสุดถึง 500MHz ในตัวแปรสูงสุด), ออกแบบมาเพื่อฟังก์ชันอินเตอร์เฟซผู้ใช้เครื่องมือมาตรฐาน
มันไม่สามารถทํางาน HMI Advanced ✅ HMI ที่ขยายขึ้นจาก PC ที่เพิ่มคุณสมบัติ เช่น การจําลอง 3 มิติ, โปรแกรมกราฟฟิก ShopMill / ShopTurn และเปิดแอพลิเคชั่น Windows พร้อมกับ CNC HMIPCU 20 ยังไม่สามารถเป็นเจ้าภาพจัดการ MyMachines หรือซองซอฟต์แวร์ตัวเลือกเพิ่มเติมของ Siemens ที่ต้องการ HMI Advanced.
รายการPCU 50(ตัวอย่างเช่น 6FC5210-0DF01-0AA0) ใช้ HMI Advanced บนโปรเซสเซอร์ประเภท Pentium พร้อมกับฮาร์ดดิสก์, Windows NT/2000/XP, และรองรับตัวเลือกโปรแกรม SINUMERIK ทั้งหมด
มันใหญ่กว่า, ราคาแพงกว่า, และต้องการฮาร์ดดิสก์ที่ดูแลอย่างถูกต้อง อะฮาร์ดดิสก์คือจุดความล้มเหลวที่พบบ่อยที่สุดบนหน่วย PCU 50 ในสภาพแวดล้อมการผลิต
สําหรับส่วนใหญ่ของการทํางานของเครื่องมือมาตรฐาน HMI Embedded ของ PCU 20 ให้ทุกอย่างที่ผู้ประกอบการเครื่องจักรและช่างบํารุงรักษาต้องการค่าชําระเครื่องมือ, การเข้าถึงพารามิเตอร์เครื่อง, การแสดงการวินิจฉัย, และการรายงานการผลิต
PCU 50 เหมาะสมเมื่อผู้ผลิตเครื่องได้กําหนด HMI Advanced สําหรับการเขียนโปรแกรมกราฟิก, การจําลอง 3 มิติ, หรือแพคเกจซอฟต์แวร์เฉพาะเจาะจงของ Siemens ที่ไม่ได้ทํางานบน HMI Embedded
เมื่อรายละเอียดของเครื่องเดิมใช้ PCU 20 การเปลี่ยนด้วยแบบ PCU 20 ที่เหมือนกันหรือที่เข้ากันได้ (ใช้ไฟล์ ABB จากเครื่องเดิม) เป็นกลยุทธ์การบํารุงรักษาที่ถูกต้อง
การปรับปรุงขึ้นเป็น PCU 50 เพื่อเปลี่ยน PCU 20 ที่ล้มเหลวเป็นไปได้ในหลักการ แต่ต้องมีการติดตั้งโปรแกรมที่แตกต่างกัน การติดตั้งทางกายภาพที่แตกต่างกันและอาจแตกต่างกัน MPI / แผนผังผู้ประกอบการ.
Q1: -1AA1 มีโปรเซสเซอร์ 233MHz. มันเข้ากันได้กับซอฟต์แวร์ที่มีการปรับปรุงสูงกว่าที่ออกแบบให้กับ PCU 20 แบบที่เร็วกว่า เช่น 333MHz -1AA2?
ทุก PCU 20 รุ่นฮาร์ดเวิร์ด จากเดิม 166MHz -0AA0 ผ่านไปยัง 500MHz -1AA3 ใช้ HMI เอมเบดต์ซอฟต์แวร์ที่เหมือนกัน (จนถึง V6.5 รวม)
ความเร็วของโปรเซสเซอร์ส่งผลต่อความเร็วในการตอบสนองของ HMI ต่อการใส่ข้อมูลของผู้ใช้งานและความเร็วในการอัพเดทหน้าจอ แต่มันไม่จํากัดความสอดคล้องของซอฟต์แวร์
6FC5210-0DF00-1AA1 ที่ 233MHz สามารถใช้ HMI Embedded V6 เดียวกัน5 ซอฟต์แวร์ในแบบ 333MHz -1AA2 ความแตกต่างในผลงานสามารถสังเกตได้ในความตอบสนองของ UI แต่ไม่ส่งผลกระทบต่อความเข้ากันได้.
ความจุของฟลัช 16MB กําหนดจํานวนภาษา ไม่ใช่ความเร็วของโปรเซเซอร์
Q2: เมื่อเปลี่ยน PCU 20 ที่ล้มเหลวด้วย 6FC5210-0DF00-1AA1, NCU ต้องปรับแต่งใหม่หรือไม่?
ไม่ หน่วย NCU เก็บข้อมูลการตั้งค่าของตัวเองเป็นอิสระ หน่วย NC ข้อมูลเครื่อง, ปริมาตรการขับขี่, โปรแกรม PLC และการตั้งค่าแกนอยู่บนหน่วย NCU ไม่ใช่หน่วย PCU 20การเปลี่ยน PCU 20 ไม่ส่งผลกระทบต่อการตั้งค่าที่เก็บของ NCU.
สิ่งที่ต้องถูกฟื้นฟูบน PCU 20 ใหม่คือข้อมูลด้าน HMI: ข้อความเตือนในภาษาที่ถูกต้อง, ข้อมูลเครื่องแสดง (พารามิเตอร์ MD 9000-series ที่ควบคุมพฤติกรรม HMI),การปรับแต่งจอ OEMและการติดตั้งภาษา
ถ้าไฟล์สํารอง ABB ถูกสร้างขึ้นจาก PCU 20 ของเดิม การชะมัดมันขึ้นในหน่วยสํารอง กลับคืนทั้งหมดนี้ในการปฏิบัติการเดียว
Q3: PCU 20 ไม่มีฮาร์ดดิสก์ ที่ไหนโปรแกรมชิ้นส่วนและข้อมูลเครื่องมือที่เก็บไว้บนเครื่องที่ใช้หน่วยนี้?
แฟลชของ PCU 20 เองจะเก็บโปรแกรมปฏิบัติการและการตั้งค่า HMI แต่ไม่ได้กําหนดไว้สําหรับการเก็บโปรแกรมส่วนปกติระหว่างการผลิต
โปรแกรมส่วนหนึ่งโดยทั่วไปถูกเก็บไว้ในความจํา SRAM ของ NCU (สามารถเข้าถึงผ่านผู้จัดการโปรแกรมของ PCU 20) บนบัตร PCMCIA หรือ CF ที่ใส่ใน PCU 20ในเครือข่ายผ่านการเชื่อมต่อ Ethernet ของ PCU 20 (NetworkManager), หรือโอนผ่าน RS-232 DNC ไปยังเซอร์เวอร์ DNC ภายนอก
ห้องสมุดโปรแกรมส่วนใหญ่ที่เกินความจําบน NCU มักถูกจัดการผ่านการเชื่อมต่อเครือข่าย. ข้อมูลเครื่องมือถูกเก็บไว้ในตารางข้อมูลเครื่องจักรและการจัดการเครื่องมือของ NCUไม่อยู่ใน PCU 20.
Q4: เครื่อง 6FC5210-0DF00-1AA1 ถูกหยุดผลิต มีทางเลือกอะไรสําหรับการบํารุงรักษาเครื่องจักรที่ยังใช้มันอยู่?
มีทางเลือกเชิงปฏิบัติการสามอย่างสําหรับการบํารุงรักษาเครื่อง 810D/840D ด้วยหน่วย PCU 20 เครื่อง
อย่างแรก sourcing tested-good 6FC5210-0DF00-1AA1 units (or compatible higher-revision variants such as the -0AA2 or -1AA2) from the industrial electronics surplus market — this is the dominant approach and stock remains available from specialist CNC spares suppliers.
อย่างที่สอง การซ่อมบํารุง PCU 20 ในระดับบอร์ด โดยบริษัทซ่อมบํารุง CNC ที่เชี่ยวชาญ ซึ่งสามารถฟื้นฟูความจําแฟลชการย้ายพื้นฐานไปยัง SINUMERIK 840D sl หรือ 828D (สายสินค้าปัจจุบันของซีเมนส์)ซึ่งรวมถึงการใช้งานใหม่อย่างครบถ้วน และมักถูกพิจารณาเป็นโครงการปรับปรุงเครื่องจักรแทนการซ่อมบํารุงรักษา
Q5: 6FC5210-0DF00-1AA1 สามารถใช้กันได้หรือไม่กับ -0AA1 (166MHz/16MB Flash) หรือ -0AA2 (266MHz/16MB Flash)?
ทั้งสามตัวแปรที่ -0AA1, -1AA1, และ -0AA2 มีความจุของ Flash 16MB และ DRAM 32MB เดียวกัน ทําให้มันเข้ากันได้กับภาพสํารอง ABB 16MB และการตั้งภาษาเดียวกัน
ไฟล์ ABB ที่เกิดจากตัวแปรหนึ่งสามารถล็อดไปในตัวแปร Flash ขนาด 16MB ใดๆ
ปัจจัยรูปแบบของ PCU 20 และพินออทของเครื่องเชื่อมส่วนกายภาพเป็นแบบเดียวกันในทุกรุ่นของเครื่องมือ PCU 20 ทําให้สามารถแลกเปลี่ยนกันได้ในระบบพานิลผู้ใช้งาน
ความแตกต่างทางการปฏิบัติคือความเร็วของโปรเซสเซอร์ (166/233/266MHz) ซึ่งส่งผลต่อเวลาตอบสนองของ HMI แต่ไม่ส่งผลต่อความสอดคล้องทางการทํางาน
-1AA1 (233MHz/16MB) โดยทั่วไปเป็นที่ชอบในการแทนที่ -0AA1 (166MHz/16MB) ที่ล้มเหลวเพราะมันให้ผลงาน UI ที่เร็วขึ้นด้วยความเข้ากันของซอฟต์แวร์ที่เหมือนกัน
