เครื่องควบคุม PLC ที่สามารถเขียนโปรแกรมได้
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE RoHS |

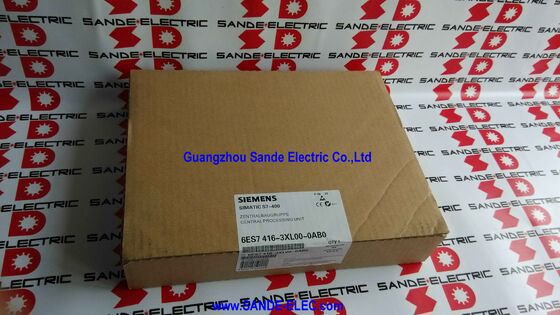

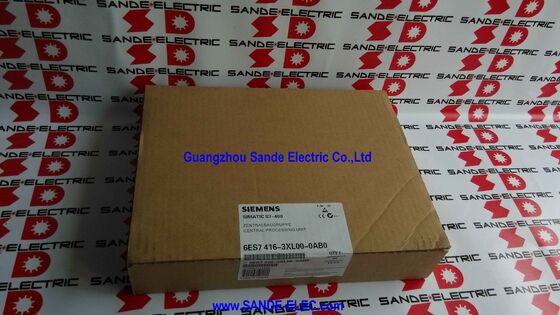

| หมายเลขรุ่น | 6ES7416-3XL00-0AB0 |
CPU 416-3 และ CPU 416-2 เป็น CPU ประสิทธิภาพสูงทั้ง S7-400 แต่ตอบสนองความต้องการทางสถาปัตยกรรมที่แตกต่างกัน CPU 416-2 เพิ่มหน่วยความจำในการทำงานสูงสุดที่ 5.6MB พร้อมอินเทอร์เฟซการสื่อสารสองแบบ CPU 416-3 แลกเปลี่ยนหน่วยความจำบางส่วน (3.2MB) สำหรับอินเทอร์เฟซที่สาม: ตัวเชื่อมต่อ IFM
อินเทอร์เฟซที่สาม — กำหนดไว้สำหรับ IFM (โมดูลอินเทอร์เฟซ) — ให้การเชื่อมต่อทางกายภาพสำหรับการสื่อสารระหว่างชั้นวางโดยตรงในการกำหนดค่าหลายชั้นวาง S7-400 ในกรณีที่คู่โมดูลอินเทอร์เฟซ IM 460/461 มาตรฐานจัดการกับส่วนต่อขยายบัสเพลน อินเทอร์เฟซ IFM เฉพาะของ CPU 416-3 ช่วยให้สามารถสื่อสารแบบซิงโครไนซ์โดยตรงระหว่างแร็คกลางและสถาปัตยกรรมแร็คขยายเฉพาะโดยไม่ต้องใช้สล็อต I/O มาตรฐาน
อินเทอร์เฟซแรก (MPI/DP, 12 Mbit/s) ครอบคลุมการเข้าถึงการเขียนโปรแกรม การเชื่อมต่อ HMI และการทำงานของ PROFIBUS DP หลัก/รอง อินเทอร์เฟซที่สองเพิ่มเครือข่าย PROFIBUS DP อิสระ อินเทอร์เฟซ IFM ที่สามจะปัดเศษสถาปัตยกรรมการเชื่อมต่อสำหรับการติดตั้งที่ต้องการทั้งสามอย่าง
| พารามิเตอร์ | ค่า |
|---|---|
| หน่วยความจำในการทำงาน | 3.2 MB (รหัส 1.6 MB + ข้อมูล 1.6 MB) |
| อินเทอร์เฟซที่ 1 | MPI/DP, 12 เมกะบิต/วินาที |
| อินเทอร์เฟซที่ 2 | โปรฟิบัส DP |
| อินเทอร์เฟซที่ 3 | ไอเอฟเอ็ม |
| แพลตฟอร์ม | SIMATIC S7-400 |
| คุณสมบัติ | ซีพียู 416-2 (XN05) | ซีพียู 416-3 (XL00) |
|---|---|---|
| หน่วยความจำในการทำงาน | 5.6 ลบ | 3.2 ลบ |
| อินเทอร์เฟซ | MPI/DP + DP | MPI/DP + DP + IFM |
| ตัวเชื่อมต่อ IFM | เลขที่ | ใช่ |
CPU 416-3 เป็นข้อกำหนดที่ถูกต้องเมื่ออินเทอร์เฟซ IFM ตัวที่สามเป็นส่วนที่จำเป็นของการออกแบบระบบที่ติดตั้ง โดยทั่วไปในสถาปัตยกรรมแบบหลายแร็คที่ใช้การเชื่อมต่อ IFM สำหรับการสื่อสารระหว่าง CPU-to-expansion-rack โดยตรง CPU 416-2 เป็นตัวเลือกที่ดีกว่าเมื่อความจุของโปรแกรมและข้อมูลเป็นไดร์เวอร์การออกแบบหลัก
ระบบ S7-400 แบบหลายชั้นวางพร้อมการซิงโครไนซ์ IFM:ตัวควบคุมกระบวนการขนาดใหญ่ที่สถาปัตยกรรมการสื่อสาร CPU ถึงชั้นวางต้องใช้อินเทอร์เฟซ IFM ควบคู่ไปกับเครือข่าย PROFIBUS DP คู่
ระบบอัตโนมัติของกระบวนการนับช่องสัญญาณสูง:3.2MB ให้หน่วยความจำเพียงพอสำหรับโปรแกรมควบคุมจำนวนมากที่จัดการจุด I/O หลายร้อยจุดทั่วทั้งส่วน PROFIBUS DP หลายส่วน
การแทนที่ในระบบ CPU 416-3 ที่ติดตั้ง:หมายเลขชิ้นส่วน 6ES7416-3XL00-0AB0 ที่แน่นอนจะรักษาสถาปัตยกรรมสามอินเทอร์เฟซและการกำหนดค่าฮาร์ดแวร์ของระบบที่ติดตั้งไว้
คำถามที่ 1: อินเทอร์เฟซ IFM ที่ใช้สำหรับ CPU 416-3 คืออะไร
อินเทอร์เฟซ IFM (โมดูลอินเทอร์เฟซ) เชื่อมต่อ CPU กับโมดูลการสื่อสารระหว่างแร็คเฉพาะในการกำหนดค่าหลายแร็ค S7-400 โดยให้เส้นทางข้อมูลโดยตรงระหว่าง CPU และฮาร์ดแวร์แร็คส่วนขยายโดยไม่ต้องใช้อินเทอร์เฟซ PROFIBUS DP หรือ MPI มาตรฐาน โมดูล IFM และสถาปัตยกรรมแร็คเฉพาะจะกำหนดการใช้งานอินเทอร์เฟซนี้
คำถามที่ 2: CPU 416-3 สามารถถูกแทนที่ด้วย CPU 416-2 ในระบบที่มีอยู่ได้หรือไม่
ไม่ใช่โดยตรงหากระบบใช้อินเทอร์เฟซ IFM CPU 416-2 ไม่มีอินเทอร์เฟซ IFM ที่สาม การแทนที่จะลบการเชื่อมต่อ IFM ออกจากระบบ และจำเป็นต้องเปลี่ยนแปลงการกำหนดค่าฮาร์ดแวร์ หากอินเทอร์เฟซ IFM ไม่ได้ใช้งานอยู่ในระบบที่ติดตั้ง CPU 416-2 อาจใช้งานได้ แต่ความแตกต่างของหน่วยความจำ (5.6MB เทียบกับ 3.2MB) หมายความว่าโปรแกรมขนาดใหญ่บน 416-2 ทำงานได้โดยไม่มีปัญหา ในขณะที่โปรแกรมขนาดใหญ่มากจะไม่พอดีกับ 416-3
คำถามที่ 3: จำนวนแร็คส่วนขยายสูงสุดสำหรับ CPU 416-3 คือเท่าใด
ตระกูล CPU 416 S7-400 รองรับแร็คขยายได้สูงสุด 21 แร็ค จำนวนเฉพาะขึ้นอยู่กับการกำหนดค่าแร็คและโมดูลอินเทอร์เฟซ เอกสารระบบ S7-400 ระบุขีดจำกัดที่แน่นอนตามประเภทโมดูลอินเทอร์เฟซ IM 460/461 และการจัดการการเชื่อมต่อ IFM
คำถามที่ 4: เครื่องมือการเขียนโปรแกรมใดที่จำเป็นสำหรับ CPU 416-3
ขั้นตอนที่ 7 Classic (V5.x) เป็นเครื่องมือการเขียนโปรแกรมและการกำหนดค่าหลักสำหรับ CPU S7-400 รวมถึง CPU 416-3 การกำหนดค่าฮาร์ดแวร์ การกำหนดเครือข่าย PROFIBUS DP และการดาวน์โหลดโปรแกรมทั้งหมดดำเนินการในขั้นตอนที่ 7 การสนับสนุน TIA Portal สำหรับ CPU S7-400 เฉพาะควรได้รับการตรวจสอบกับเวอร์ชันเฟิร์มแวร์ที่ติดตั้งไว้
คำถามที่ 5: CPU 416-3 มีตัวเลือกการสำรองข้อมูลหน่วยความจำอะไรบ้าง
CPU S7-400 ใช้การ์ดหน่วยความจำแบบ RAM/แฟลช (การ์ดหน่วยความจำ S7-400) ที่จะจัดเก็บโปรแกรมแบบไม่ลบเลือน เมื่อเปิดเครื่อง CPU จะโหลดโปรแกรมจากการ์ดหน่วยความจำไปยัง RAM ที่ใช้งานได้ การ์ดหน่วยความจำจะรักษาโปรแกรมโดยไม่ต้องมีแบตเตอรี่สำรอง แม้ว่าข้อมูลที่เก็บไว้ (ตัวนับ ธง ตัวจับเวลา) จำเป็นต้องใช้แบตเตอรี่สำรองก็ตาม เปลี่ยนแบตเตอรี่ตามรอบการบำรุงรักษาที่กำหนดไว้
